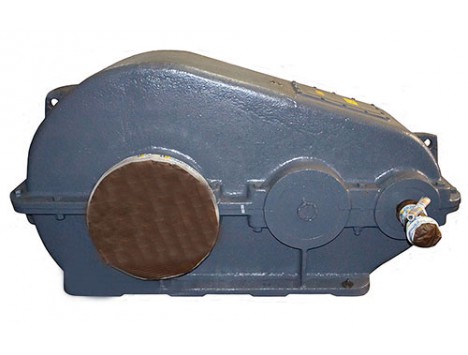

Цилиндрические горизонтальные крановые редукторы. Тип РК-450, РК-500, РК-600



Цилиндрические горизонтальные крановые редукторы

Редукторы специальные крановые РК-450, РК-500, РК-600 предназначены для изменения крутящих моментов и частоты вращения.

Условия применения редукторов РК-500, РК-600, РК-400:

  • Работа в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками, допускается длительная работа с постоянной нагрузкой;
  • Нагрузка одного направления и реверсивная;
  • Вращение валов в любую сторону;
  • Частота вращения входного вала не должна превышать 1500 об/мин;
  • Окружная скорость не должна превышать 12 м/сек;
  • Атмосфера типовI и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • Климатические исполнения:

У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.

Основные технические характеристики редукторов РК - 600, РК - 500, РК - 400

Передаточное число Номинальное
Фактическое		 8
8,23		 10
10,35		 12,5
12,64		 16,0
15,75		 20,0
20,49		 22,4
23,34		 31,5
31,50		 40,0
41,52		 50,0
48,57
Частота вращения, об/мин Режим работы Допускаемый крутящий момент на выходном валу редуктора, кНм
редуктор РК - 450
600 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 25,02
18,43
15,99
13,55		 28,84
19,68
17,09
14,50		 33,19
21,94
19,07
16,21		 38,33
23,44
20,51
17,33		 39,98
23,80
20,75
17,70		 39,99
23,93
20,85
17,77		 42,78
24,51
21,15
18,03		 44,56
23,50
20,45
17,40		 48,83
24,42
21,36
17,93
750 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 22,95
16,41
14,26
12,10		 26,25
17,94
15,62
13,31		 30,52
19,38
16,78
14,34		 35,55
20,90
18,16
15,43		 38,82
23,19
20,26
17,09		 39,10
22,97
19,96
16,95		 32,40
23,07
20,00
17,11		 43,95
23,19
20,02
17,09		 45,78
24,41
21,06
18,01
1000 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		   22,89
15,38
-
-		 26,90
17,05
14,88
12,59		 31,50
17,78
15,53
13,18		 37,54
19,78
17,21
14,65		 37,53
19,89
17,43
14,77		 40,66
20,76
18,17
15,29		 42,53
22,73
19,80
16,86		 44,86
23,35
20,14
16,94
1250 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		     23,81
14,83
13,00
10,99		 28,13
16,17
14,06
11,95		 33,69
18,02
15,82
13,48		 36,10
17,88
15,59
13,13		 39,68
18,46
16,15
13,61		 41,90
21,39
18,75
15,82		 43,58
21,24
18,68
15,75
1500 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		       25,88
14,65
12,70
10,84		 31,13
16,48
14,40
12,21		 33,50
16,41
14,22
12,17		 38,45
16,54
14,42
12,11		 40,28
19,29
16,85
14,40		 43,03
19,84
17,09
14,65
редуктор РК - 500
600 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 51,27
29,54
25,63
21,73		 51,88
30,28
26,86
22,74		 54,36
32,81
28,61
24,22		 57,38
35,16
30,52
25,88		 58,29
32,96
28,69
24,42		 57,77
32,13
28,03
23,58		 59,60
35,09
30,28
25,96		 62,87
32,35
28,08
23,80		 64,85
33,57
29,37
24,80
750 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 48,34
25,78
22,46
19,04		 50,66
28,81
25,02
21,24		 53,41
30,52
33,99
31,98		 56,64
33,99
29,49
23,44		 57,38
31,98
27,83
23,68		 57,42
31,72
27,62
23,52		 60,37
33,84
29,61
25,00		 62,01
32,23
27,83
23,68		 64,70
35,57
28,99
24,27
1000 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		     51,50
27,01
23,46
19,91		 54,20
28,27
24,61
20,95		 55,85
29,66
25,82
21,97		 55,37
30,35
26,46
22,56		 59,12
33,17
28,84
24,51		 61,16
31,49
27,47
23,44		 61,16
31,49
27,47
23,44
1250 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		         54,20
28,71
25,05
21,24		 54,14
28,22
24,61
21,01		 57,58
29,30
25,61
21,92		 60,06
30,76
26,66
22,56		 63,36
32,59
28,57
24,17
1500 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		           52,64
25,43
22,15
18,77		 57,68
26,34
22,88
19,42		 58,60
29,79
25,88
21,97		 62,56
31,43
27,47
23,19
редуктор РК - 600
600 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 51,88
43,34
37,84
31,74		 56,46
46,54
40,44
34,33		 69,62
51,50
44,28
38,15		 80,57
54,93
48,34
41,02		 90,03
56,46
49,13
41,81		 90,58
56,74
49,22
41,70		 96,13
58,16
50,95
42,78		 95,22
55,54
48,22
40,89		 101,47
57,22
49,59
42,73
750 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		   51,88
42,73
37,23
31,74		 64,09
46,54
39,67
33,57		 74,22
49,81
42,97
36,72		 86,67
54,93
47,85
40,53		 88,87
53,60
46,76
39,65		 96,13
55,37
47,68
40,38		 94,73
54,69
47,85
40,53		 99,46
57,38
50,05
42,12
1000 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		       65,92
42,48
36,62
31,50		 77,82
46,69
40,28
34,43		 83,06
48,20
42,04
35,48		 90,85
49,03
42,68
36,34		 91,56
53,47
46,51
39,55		 96,13
53,56
47,61
40,28
1250 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		           73,83
41,84
36,10
31,01		 88,83
43,84
37,84
32,07		 87,89
49,81
43,95
37,21		 93,39
51,27
43,95
37,35
1500 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		             85,56
38,83
33,84
28,65		 85,45
45,90
39,80
33,69		 91,56
46,08
40,28
34,18
  • при длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%;
  • допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.

Редуктор РК-500/РК-600/РК-400 обладает габаритными и присоединительными размеры

Редуктор Межосевые расстояния L L1 L2 l l1 l2 l3 l4 l5
awт awб
редуктор РК - 450 300 450 1500 450 475 1030 620 275 230 491 525
редуктор РК - 500 350 500 1640 510 550 1120 610 300 205 546 530
редуктор РК - 600 400 600 1900 550 595,5 1360 870 350 250 639 645



Редуктор B B1 B2 B3 H H1 H2 h d Масса, кг
редуктор РК 450 510 450 510 356 743 320 130 35 25 1030
редуктор РК 500 580 520 580 408 875 400 105 35 32 1230
редуктор РК 600 660 590 660 472 965 400 200 40 32 2130



Размеры концов быстроходных валов редукторов РК


Редуктор d1 d2 d3 d4 l1 l2 b h t
РК-450 60 54,75 M42 x 3 94 140 105 16 10 6
РК-500 90 83,50 M64 x 4 130 170 130 22 14 9
РК-600 90 83,50 M64 x 4 130 170 130 22 14 9



Размеры тихоходных валов редукторов РК-500 (РК-400, РК-600) – под муфты


Редуктор d d1 d0 b l t
редуктор РК - 450
110 +0.035
-0.013
130 M16 28 165 120
редуктор РК - 500 130 m 6 150 M20 32 200 141
редуктор РК - 600 150 m 6 170 M20 36 200 162



Размеры тихоходных валов редукторов (рк-500/рк-600/рк-400) – в виде зубчатой муфты


Редуктор Зацепление L, не менее l K B d (пред. откл. по F7) d1 (пред. откл. по e8)
m z b
РК-450 6 56 40 75 16 32 68 170 260
РК-500 8 54 50 73 22 40 78 190 260
РК-600 10 48 60 70 16 50 85 200 280
8 54 50 22 40 78 190 260



Варианты сборки редуктора рк-600, редуктора рк-500, редуктора рк-400

С концами валов под муфты, в виде части зубчатой муфты С концами валов под муфты



Условное обозначение редуктора РК при заказе

редуктор РК-600-50-12М-У1-48, где
РК – тип редуктора;
600 – межосевое расстояние;
50 – номинальное передаточное число;
12 – вариант сборки;
М – исполнение конца выходного вала ;
У1 – климатическое исполнение и категория размещения;
48 – число зубьев зубчатой муфты (указывается только для РК-600).
