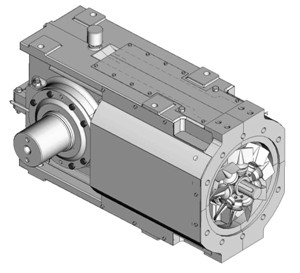

Коническо-цилиндрические трехступенчатые редукторы. Тип 7КЦ2Ф-450, 7КЦ2Ф-635, 7КЦ2Ф-705, 7КЦ2Ф-920

 Назначение: Редукторы коническо-цилиндрические трехступенчатые серии 7КЦ2Ф используются  в приводах ленточных конвейеров  для изменения крутящих моментов и частоты вращения.

Редукторы имеют следующие конструктивные особенности:
- литой оребренный корпус из высокопрочного чугуна с увеличенной термической мощностью;
- комбинированный корпус (с возможностью установки как на основании, так  и навесного исполнения),
- допускает переворот вокруг продольной оси для изменения схемы монтажа;
- применены твердые шлифованные зубчатые пары  - конические и цилиндрические эвольвентного зацепления
- установлены импортные подшипники качения фирм SKF, FAG;
- установлены  комбинированные уплотнения: лабиринтные + резиновые уплотнения фирмы Simrit;
- оснащен осевым воздушным вентилятором фирмы Wingfan,
- оснащен внутренним трубопроводом охлаждения;
- прибором внешнего визуального контроля уровня и температуры масла;
- оснащен датчиком температуры масла в корпусе;
- есть возможность установки датчиков вибрации.
Такое исполнение редукторов обеспечивает повышенную нагрузочную способность, снижение шумовых характеристик и увеличенный ресурс эксплуатации привода.

Основные технические данные
Номинальный крутящий момент на тихоходном валу приведен в таблицах в двух вариантах:
- Тf с учетом выбора типоразмера редуктора с использованием эксплуатационного коэффициента Kf (сервис-фактора) (см. раздел “Методика выбора редуктора с учетом эксплуатационного коэффициента”);
- Т при непрерывном (ПВ 100%) нереверсивном режиме работы.
При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
Допускаемое отклонение передаточного отношения редуктора  от номинального - 5 %.

Технические характеристики

Типоразмер редуктора

7КЦ2Ф-450

7КЦ2Ф-635

7КЦ2Ф-705

7КЦ2Ф-920

Номинальный крутящий момент на тихоходном валу Тf, Н´м, с учетом сервис-фактора Kf

33000

90000

110 000

230 000

Номинальный крутящий момент на тихоходном валу Т, Н´м, (ПВ 100%)

20000

48 000

58 000

95 000

Номинальная частота вращения быстроходного вала, об/мин

1000

1500

1000

1500

1000

1500

1000

1500

Номинальные передаточные отношения, i

20; 25; 31,5;  40

Номинальная мощность электродвигателя
(ПВ 100%), кВт

90
(приi=20)

132
(приi=20, 25)

250
(приi=20)

315
(приi=20, 25)

315
(приi=20)

400
(приi=20, 25)

500
(приi=20)

500
(приi=25, 31,5)

630
(приi=20, 25)

Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н, (ПВ 100%)

32000

50000

56000

80000

Масса, кг

900

2300

2800

5050



Габаритные и присоединительные размеры

7kc2f

7kc2f
