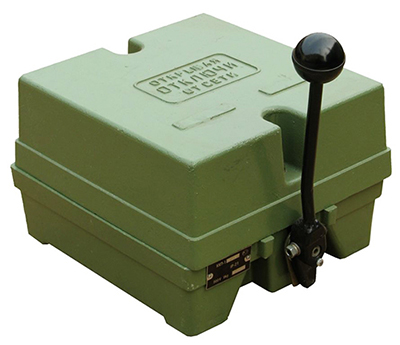

Командоконтроллер ККП

Командоконтроллер - это серии ККП это кулачковый коммутационный аппарат, использующийся как один из основных элементов управления работой электрических двигателей переменного и постоянного тока.

Серия ККП это современное изделие, которое пришло на смену, снятым с производства, командоконтроллерам серии КП.

Описание

Все командоконтроллеры серии ККП можно разделить на 3 основные группы:

1. ККП 1100. Эти контроллеры оснащены прямой рукояткой, а фиксация рукоятки происходит в каждом положении.

2. ККП 1200. У этих контроллеров рукоятка изогнутая и фиксируется также в каждом положении.

3. ККП 1300. Отличительной особенностью этих командоконтроллеров является то, что они оснащены специальными пружинами, которые возвращают рукоятку в «нейтральное» положение. Контроллеры ККП этой серии еще называют само возвратными.

Габаритные размеры командоконтроллера ККП серии 1100        Габаритные размеры командоконтроллера ККП серии 1200

















                                                        Схемы переключения контактных групп серии ККП

Модификация аппарата

Количество контактных груп

Количество положений рукоятки

Особенности

Командоконтроллер ККП 1163

10

5-0-5

Прямая рукоятка, фиксация в каждом положении

Командоконтроллер ККП 1164

10

5-0-5

Командоконтроллер ККП 1165

9

4-0-4

Командоконтроллер ККП 1166

6

3-0-3

Командоконтроллер ККП 1167

12

5-0-5

Командоконтроллер ККП 1168

6

5-0-5

Командоконтроллер ККП 1169

12

5-0-5

Командоконтроллер ККП 1170

11

5-0-5

Командоконтроллер ККП 1171

12

4-0-4

Командоконтроллер ККП 1172

11

4-0-4

Командоконтроллер ККП 1173

11

4-0-4

Командоконтроллер ККП 1206

12

3-0-4

Рукоятка фигурная, фиксация в каждом положении

Командоконтроллер ККП 1207

12

4-0-4

Командоконтроллер ККП 1222

12

5-0-5

Командоконтроллер ККП 1257

12

1-0-1

Командоконтроллер ККП 1258

12

4-0-4

Командоконтроллер ККП 1319

10

1-0-1

Прямая рукоятка с устройством самовозврата в нейтральное положение

Командоконтроллер ККП 1102

12

5-0-5

Прямая рукоятка, фиксация в каждом положении

Командоконтроллер ККП 1104

6

3-0-3

Командоконтроллер ККП 1108

11

4-0-4

Командоконтроллер ККП 1109

12

5-0-5

Командоконтроллер ККП 1110

12

5-0-5

Командоконтроллер ККП 1112

12

5-0-5

Командоконтроллер ККП 1113

12

4-0-4

Командоконтроллер ККП 1114

6

4-0-4

Командоконтроллер ККП 1116

6

3-0-3

Командоконтроллер ККП 1120

12

4-0-4

Командоконтроллер ККП 1121

12

4-0-4

Командоконтроллер ККП 1122

12

5-0-5

Командоконтроллер ККП 1124

12

4-0-4

Командоконтроллер ККП 1125

12

4-0-4

Командоконтроллер ККП 1126

10

4-0-4

Командоконтроллер ККП 1127

10

4-0-4

Командоконтроллер ККП 1128

12

5-0-5

Командоконтроллер ККП 1129

12

5-0-5

Командоконтроллер ККП 1130

12

4-0-4

Командоконтроллер ККП 1131

6

2-0-2

Командоконтроллер ККП 1132

6

3-0-3

Командоконтроллер ККП 1133

12

5-0-5

Командоконтроллер ККП 1135

10

5-0-5

Командоконтроллер ККП 1136

6

4-0-4

Командоконтроллер ККП 1137

12

4-0-4

Командоконтроллер ККП 1139

12

4-0-4

Командоконтроллер ККП 1140

12

4-0-4

Командоконтроллер ККП 1141

10

2-0-2

Командоконтроллер ККП 1143

6

1-0-1

Командоконтроллер ККП 1146

12

4-0-4

Командоконтроллер ККП 1147

11

4-0-4

Командоконтроллер ККП 1150

9

3-0-3

Командоконтроллер ККП 1152

12

5-0-5

Командоконтроллер ККП 1154

10

1-0-1

Командоконтроллер ККП 1155

12

4-0-4

Командоконтроллер ККП 1159

12

5-0-5

Командоконтроллер ККП 1160

12

4-0-4

Командоконтроллер ККП 1161

12

4-0-4

Командоконтроллер ККП 1162

10

5-0-5
