Крюковая подвеска (обойма)

Крюковая подвеска (она же крюковая обойма) - это главный механизм для захвата, подъема и перемещения груза который должен быть установлен на любом грузоподъемном механизме свыше 3 тонн. Подъем крюковой подвеской осуществляется посредством натяжения стального троса, который надет на канатные блоки подвески, натяжение происходит вследствие его намотки на барабан грузовой лебедки крана. Данный механизм в обязательном порядке используется в составе автомобильных, гусеничных, башенных и мостовых кранов.

Поставляем сертифицированные крюковые подвески в соответствии ГОСТ и индивидуально по чертежам/требованиям заказчика. Гарантируем высокое качество.

Наименование
Крюковая подвеска 3,2 тонны ПК 3,2-12А-1-Ø400
Крюковая подвеска 5 тонн ПК 5-14А-1-Ø500
Крюковая подвеска 5 тонн ПК 5,0-14А-2-Ø400
Крюковая подвеска 10 тонн ПК 10,0-17А-2-Ø500
Крюковая подвеска 10 тонн ПК 10,0-17А-3-Ø400
Крюковая подвеска 12,5 тонны ПК 12,5-17А-3-Ø400
Крюковая подвеска 20 тонн ПК 20,0-19А-4-Ø400
Крюковая подвеска 32 тонны ПК 32,0-22А-4-Ø610
Крюковая подвеска 50 тонн ПК 50,0-24А-5-Ø810

Маркировка

Аббревиатура крюковых подвесок расшифровывается следующим образом,

Например: ПК 10,0-17А-3-Ø400-16,5 где

ПК-10,0 – это подвеска крюковая грузоподъемностью в 10 тонн.

17  – тип грузового крюка

А  – тип А используется в нормальных подвесках, Б - в укороченных

3  – количество используемых канатных блоков.

400  – общий диаметр канатных блоков.

16,5  – диаметр используемого стального каната.

В стандартный комплект поставки входит – крюковая обойма, паспорт, раздельный сертификат на подвеску и крюк, сертификат качества на сталь.

Гарантия

Срок гарантии – составляет 30 месяцев со дня ввода в эксплуатацию, исчисляется не позднее 1 месяцем со дня ее приобретения. Претензии не применяются при наличии механических повреждений.

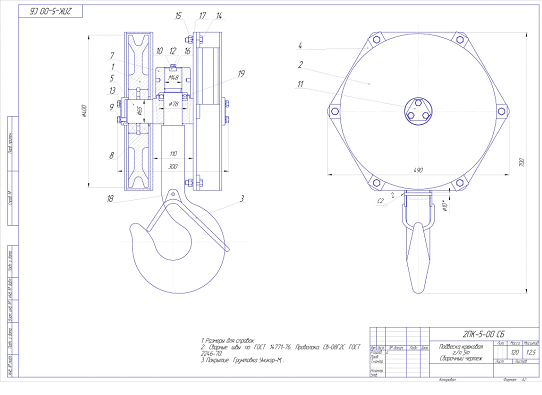

Образец чертежа

В нашей компании работаю только опытные и высококвалифицированные специалисты, которые располагают необходимыми знаниями и навыками производства подобных изделий. Мы в состоянии гарантировать высокое качество производимой нами продукции, ее высокую прочность и долговечность.

Файлы для скачивания

 gost.pdf
