Цилиндрические соосные мотор-редукторы (Цилиндрические двухступенчатые соосные мотор-редукторы 1МЦ2С (4МЦ2С))

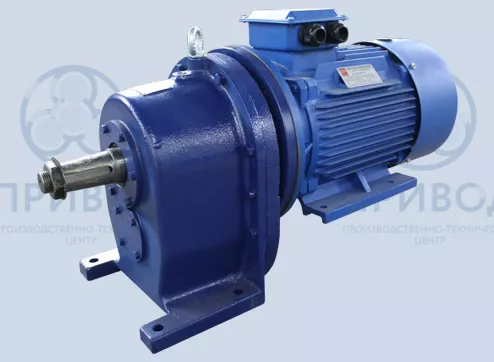

Цилиндрические двухступенчатые соосные мотор-редукторы 1МЦ2С (4МЦ2С) 1МЦ2С-63 1МЦ2С-80 1МЦ2С-100 1МЦ2С-125

Категория: Цилиндрические соосные мотор-редукторы

Контактные телефоны

Условное обозначение:

1МЦ2С 63 условное обозначение.png

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Вариант исполнения выходного вала (Ц - цилиндрический выходной вал
      К - конический выходной вал).
8. Дополнительные опции.





Габаритные и присоединительные размеры

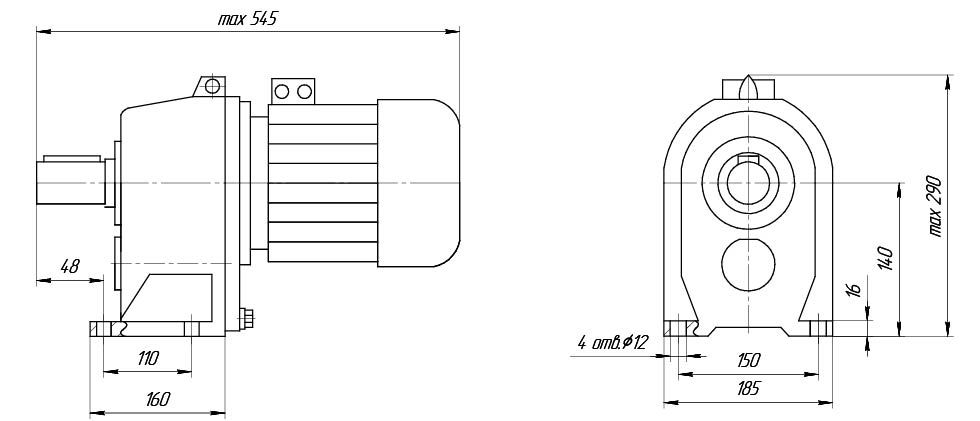

Исполнение на лапах

Мотор-редуктор 4МЦ2С 63-на лапах.jpg

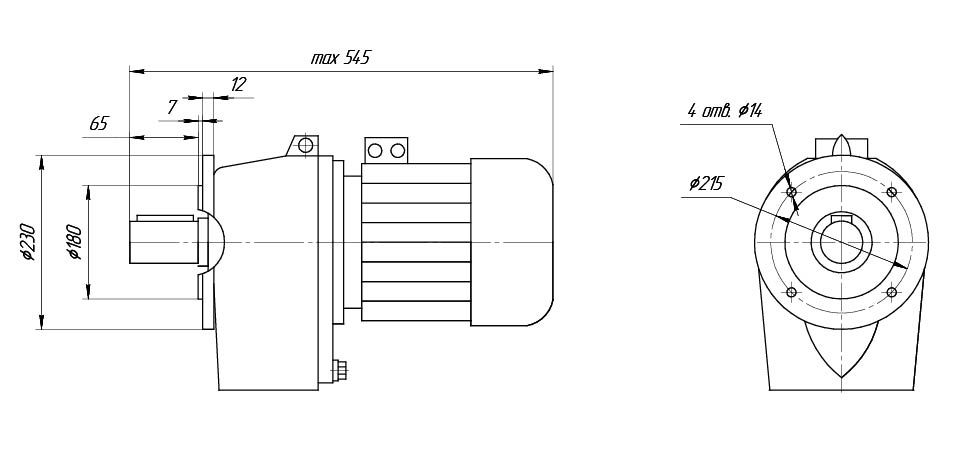

Исполнение с фланцем

Мотор-редуктор 4МЦ2С 63-фланец.jpg

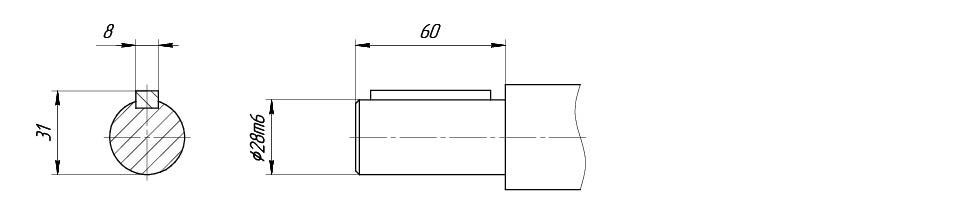

Цилиндрический выходной вал



Мотор-редуктор 4МЦ2С 63-цилиндрический вал.jpg

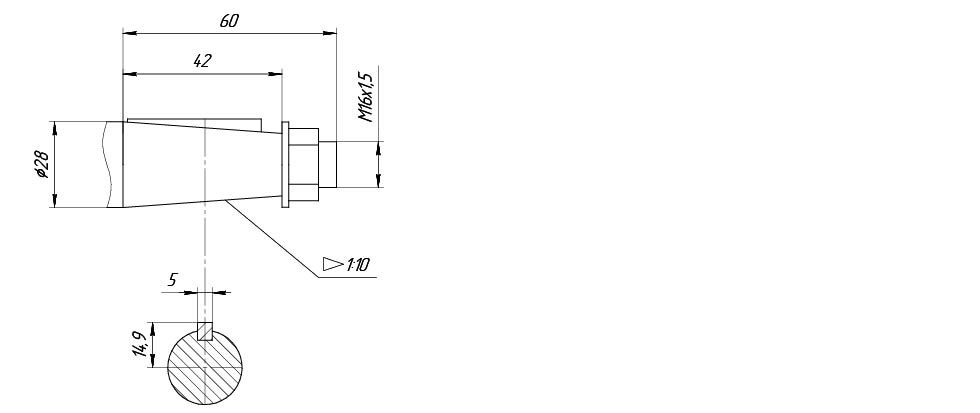

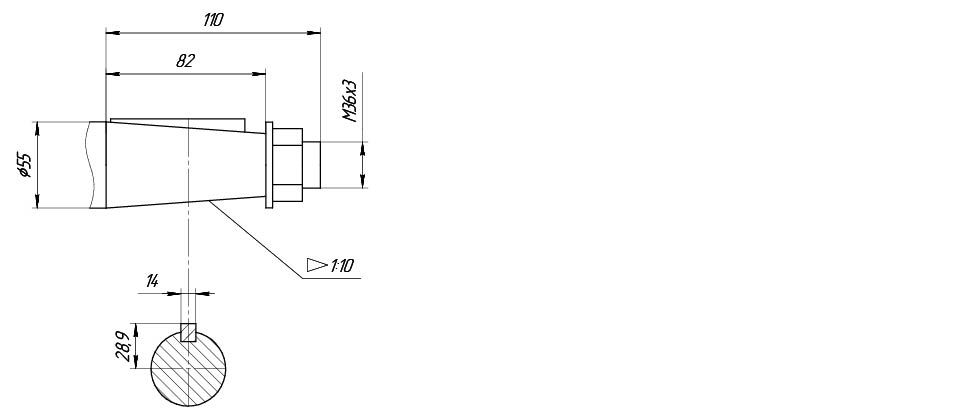

Конический выходной вал

Мотор-редуктор 4МЦ2С 63-конический вал.jpg



Таблица подбора редуктора


Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, Н•м Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н Масса мотор-редуктора, без смазки, не более, кг Электродвигатель КПД мотор-редуктора, % не менее
Типоразмер Мощность, кВт Частота вращения, об/мин
28 175 3300 21 АИР71В6РЗ 0,55 1000 66
31,5 162 3200 27 АИР80В8РЗ 0,55 750 62
35,5 140 3000 21 АИР71В6РЗ 0,55 1000 66
190 3500 27 АИР80А6РЗ 0,75 1000 68
40 123 2800 21 АИР71В6РЗ 0,55 1000 66
168 3200 27 АИР80А6РЗ 0,75 1000 68
45 113 2600 21 АИР71В6РЗ 0,55 1000 66
154 3100 27 АИР80А6РЗ 0,75 1000 68
50 140 3000 27 АИР80А6РЗ 0,75 1000 68
102 2500 21 АИР71В6РЗ 0,55 1000 66
206 3600 27 АИР80А6РЗ 1,1 1000 72
56 96 2400 21 АИР71А4РЗ 0,55 1500 72
140 3000 21 АИР71В4РЗ 0,75 1500 73
206 3400 27 АИР80А4РЗ 1,1 1500 73
63 81 2200 21 АИР71А4РЗ 0,55 1500 72
113 2600 21 АИР71В4РЗ 0,75 1500 73
162 3200 27 АИР80А4РЗ 1,1 1500 73
71 75 2100 21 АИР71А4РЗ 0,55 1500 72
105 2600 21 АИР71В4РЗ 0,75 1500 73
148 3000 27 АИР80А4РЗ 1,1 1500 73
80 65 2000 21 АИР71А4РЗ 0,55 1500 72
89 2300 21 АИР71В4РЗ 0,75 1500 73
128 2800 27 АИР80А4РЗ 1,1 1500 73
174 3300 27 АИР80В4РЗ 1,5 1500 75
90 57 1800 21 АИР71А4РЗ 0,55 1500 72
78 2200 21 АИР71В4РЗ 0,75 1500 73
112 2600 27 АИР80А4РЗ 1,1 1500 73
153 3100 27 АИР80В4РЗ 1,5 1500 75
100 51 1800 21 АИР71А4РЗ 0,55 1500 72
71 2100 21 АИР71В4РЗ 0,75 1500 73
102 2500 27 АИР80А4РЗ 1,1 1500 73
138 2900 27 АИР80В4РЗ 1,5 1500 75
112 47 1700 21 АИР71А4РЗ 0,55 1500 72
65 2000 21 АИР71В4РЗ 0,75 1500 73
92 2300 27 АИР80А4РЗ 1,1 1500 73
128 2400 27 АИР80В4РЗ 1,5 1500 75
187 3400 32 АИР90А4РЗ 2,2 1500 78
125 43 1600 21 АИР71А4РЗ 0,55 1500 72
59 1900 21 АИР71В4РЗ 0,75 1500 73
84 2300 27 АИР80А4РЗ 1,1 1500 73
114 2600 27 АИР80В4РЗ 1,5 1500 75
159 3100 27 АИР80В2РЗ 2,2 3000 80
140 37 1500 21 АИР71А4РЗ 0,55 1500 72
52 1800 21 АИР71В4РЗ 0,75 1500 73
73 2100 27 АИР80А4РЗ 1,1 1500 73
101 2500 27 АИР80В4РЗ 1,5 1500 75
149 3100 27 АИР80В2РЗ 2,2 3000 80
160 33 1400 16 АИР63В2 0,55 3000 72
43 1650 21 АИР71А2РЗ 0,75 3000 75
64 2000 21 АИР71В2РЗ 1,1 3000 75
88 2300 27 АИР80А2РЗ 1,5 3000 74,5
129 2800 27 АИР80В2РЗ 2,2 3000 86
180 27 1300 16 АИР63В2 0,55 3000 72
36 1500 21 АИР71А2РЗ 0,75 3000 75
53 1800 21 АИР71В2РЗ 1,1 3000 75
73 2100 27 АИР80А2РЗ 1,5 3000 74
107 2500 27 АИР80В2РЗ 2,2 3000 86
150 3000 32 АИР90А2РЗ 3 3000 81
200 25 1200 16 АИР63В2 0,55 3000 72
34 1400 21 АИР71А2РЗ 0,75 3000 75
50 1700 21 АИР71В2РЗ 1,1 3000 75
68 2000 27 АИР80А2РЗ 1,5 3000 74
100 2500 27 АИР80В2РЗ 2,2 3000 86
145 3000 32 АИР90А2РЗ 3 3000 81
224 22 1100 16 АИР63В2 0,55 3000 72
29 1300 21 АИР71А2РЗ 0,75 3000 75
46 1700 21 АИР71В2РЗ 1,1 3000 75
63 1900 27 АИР80А2РЗ 1,5 3000 74
92 2400 27 АИР80В2РЗ 2,2 3000 86
125 2700 32 АИР90А2РЗ 3 3000 81
250 19 1000 16 АИР63В2 0,55 3000 72
2 1200 21 АИР71А2РЗ 0,75 3000 75
42 1600 21 АИР71В2РЗ 1,1 3000 75
57 1900 27 АИР80А2РЗ 1,5 3000 74
84 2300 27 АИР80В2РЗ 2,2 3000 86
114 2600 32 АИР90А2РЗ 3 3000 81
280 18 1000 16 АИР63В2 0,55 3000 72
24 1200 21 АИР71А2РЗ 0,75 3000 75
36 1500 21 АИР71В2РЗ 1,1 3000 75
50 1700 27 АИР80А2РЗ 1,5 3000 74
73 2100 27 АИР80В2РЗ 2,2 3000 86
99 2400 32 АИР90А2РЗ 3 3000 81
315 15 1000 16 АИР63В2 0,55 3000 72
20 1100 21 АИР71А2РЗ 0,75 3000 75
32 1400 21 АИР71В2РЗ 1,1 3000 75
43 1600 27 АИР80А2РЗ 1,5 3000 74
64 2000 27 АИР80В2РЗ 2,2 3000 86
86 2300 32 АИР90А2РЗ 3 3000 81
355 14 950 16 АИР63В2 0,55 3000 72
19 1100 21 АИР71А2РЗ 0,75 3000 75
29 1300 21 АИР71В2РЗ 1,1 3000 75
39 1500 27 АИР80А2РЗ 1,5 3000 74
58 1900 27 АИР80В2РЗ 2,2 3000 86
79 2200 32 АИР9012РЗ 3 3000 81
400 12 850 16 АИР63В2 0,55 3000 72
16 1000 21 АИР71А2РЗ 0,75 3000 75
25 1200 21 АИР71В2РЗ 1,1 3000 75
35 1400 27 АИР80А2РЗ 1,5 3000 74
51 1700 27 АИР80В2РЗ 2,2 3000 86
69 2000 32 АИР9012РЗ 3 3000 81

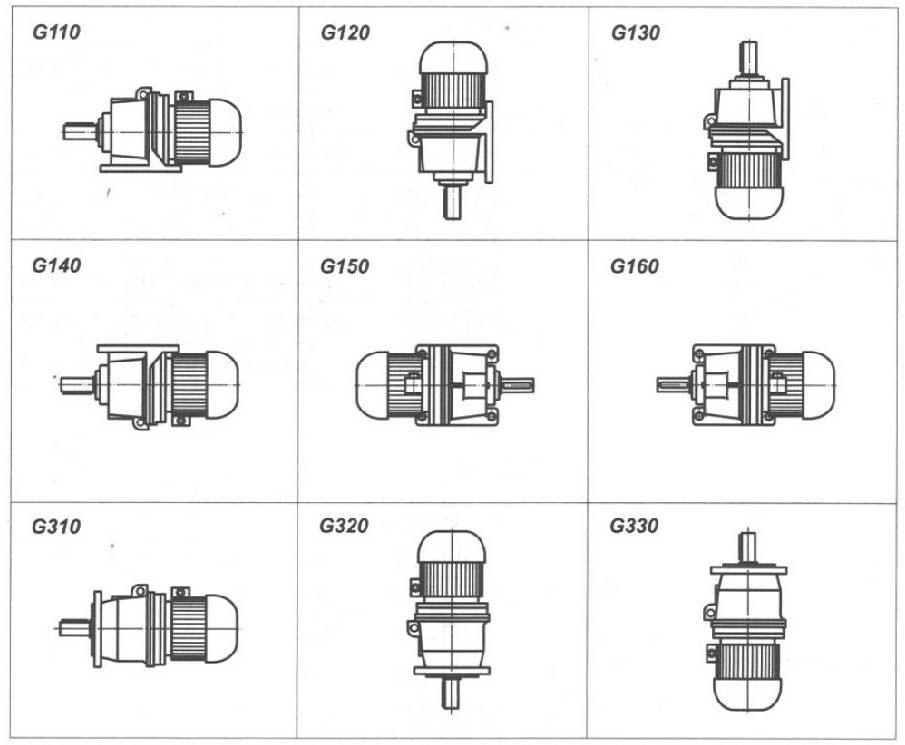

Монтажные позиции

Мотор-редуктор 4МЦ2С-исполнение поспособу монтажа.jpg

Условное обозначение:

1МЦ2С 80 условное обозначение.png

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Вариант исполнения выходного вала (Ц - цилиндрический выходной вал
      К - конический выходной вал).
8. Дополнительные опции.





Габаритные и присоединительные размеры

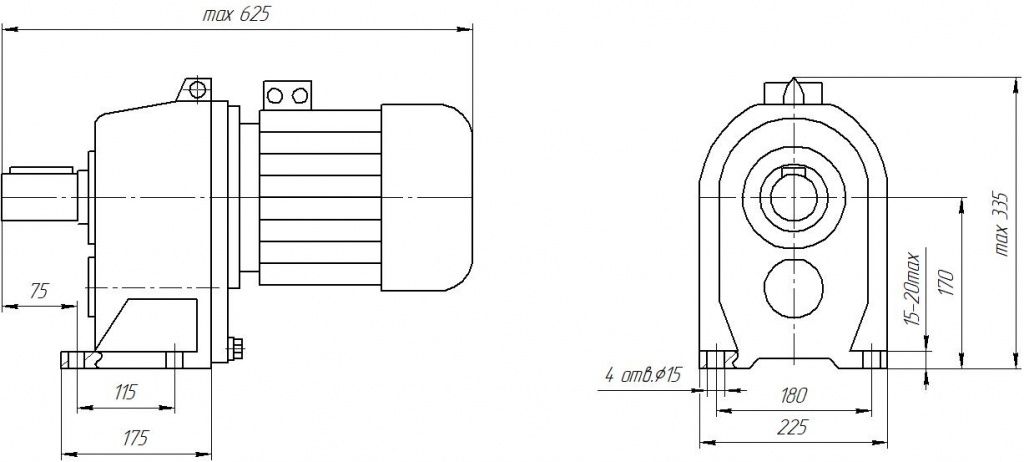

Исполнение на лапах

4MC2S80 osnovnoy.jpg

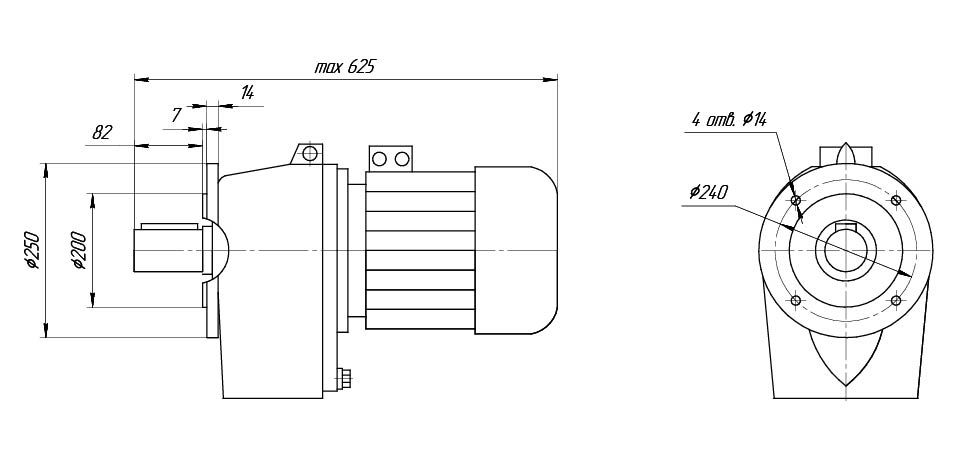

Исполнение с фланцем

Мотор-редуктор 4МЦ2С 80-фланец.jpg

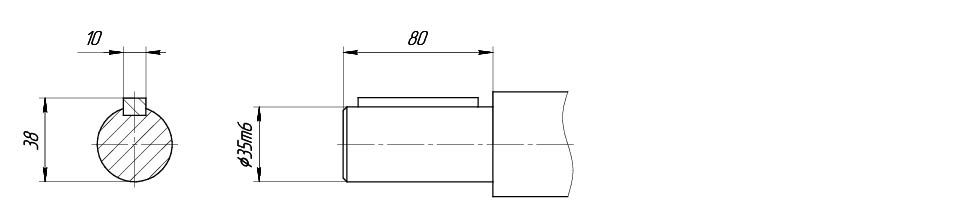

Цилиндрический выходной вал

Мотор-редуктор 4МЦ2С 80-цилиндрический вал.jpg

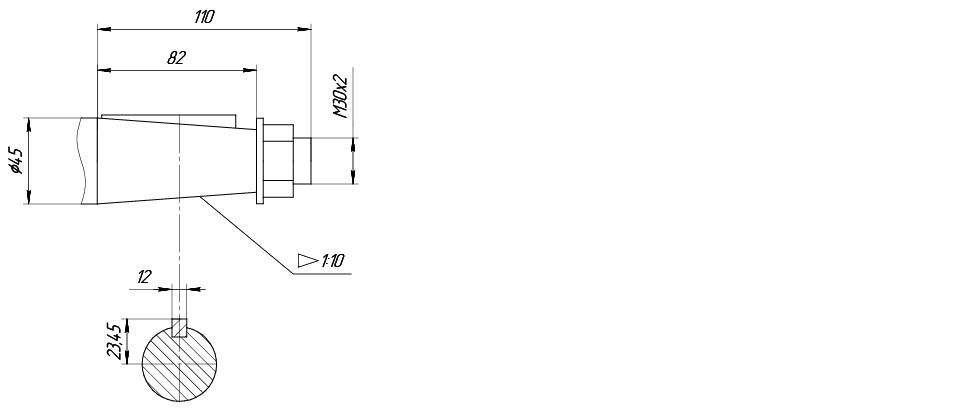

Конический выходной вал

Мотор-редуктор 4МЦ2С 80-конический вал.jpg



Таблица подбора редуктора


Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, Н•м Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н Масса мотор-редуктора, без смазки, не более, кг Электродвигатель КПД мотор-редуктора, % не менее
Типоразмер Мощность, кВт Частота вращения, об/мин
28 250 4000 36 AИP90LA8P3 0,75 750 72
368 4800 40 AИP90LB8P3 1,1 750 74
31,5 220 3700 36 AИP90LA8P3 0,75 750 72
325 4500 40 AИP90LB8P3   750 74
35,5 292 4300 40 AИP90LB8P3 1,1 750 74
368 4800 37 AИP90L6P3 1,5 1000 73
40 252 4000 40 АИР90LВ8РЗ 1,1 750 74
345 4600 37 AИP90L6H3 1,5 1000 73
45 230 3800 40 АИР90LВ8РЗ 1,1 750 74
304 4400 37 AИP90L6P3 1,5 1000 73
50 210 3600 40 АИР90LВ8РЗ 1,1 750 74
280 4200 37 AИP90L6BP3 1,5 1000 73
408 5000 46 AИP100L6P3 2,2 1000 78
56 242 3900 37 AHP90L6P3 1,5 1000 73
366 4800 36 AИP90L4P3 2,2 1500 78
366 4800 46 AИP100L6P3 2,2 1000 78
63 210 3600 37 AИP90L6P3 1,5 1000 73
308 4400 46 АИР100L6РЗ 2,2 1000 78
71 190 3400 37 АИР90L6РЗ 1,5 1000 73
303 4300 36 AИP90L4P3 2,2 1500 78
303 4300 46 АИР100L6РЗ 2,2 1000 78
393 5000 41 AИP100S4P3 3 1500 79
80 250 4000 36 AИP90L4P3 2,2 1500 78
250 4000 46 АИР100L6РЗ 2,2 1000 78
340 4600 41 AИP100S4P3 3 1500 79
90 228 3800 36 AИP90L4P3 2,2 1500 78
228 3800 46 АИР100L6РЗ 2,2 1000 78
310 4200 41 AИP100S4P3 3 1500 79
100 210 3600 36 AИP90L4P3 2,2 1500 78
210 3600 46 АИР100L6РЗ 2,2 1000 78
280 4200 41 AИP100S4P3 3 1500 79
112 185 3400 36 AИP90L4P3 2,2 1500 78
250 4000 41 AИP100S4P3 3 1500 79
332 4600 47 AИP100L4P3 4 1500 82
140 256 4000 47 АИР100L4РЗ 4 1500 82
302 4800 51 АИР100L2РЗ 5,5 3000 85
160 225 3800 43 AИP100S2P3 4 3000 84
310 4400 51 AИP100L2P3 5,5 3000 85
180 200 3500 47 AИP100L4P3 4 1500 82
200 3500 43 AИP100S2P3 4 3000 84
280 4200 51 AИP100L2P3 5,5 3000 85
200 186 3400 47 AИP100S2P3 4 3000 84
256 4000 51 АИР100L2РЗ 5,5 3000 85
224 165 3300 43 AИP100S2P3 4 3000 84
227 3800 51 AИP100L2P3 5,5 3000 85
250 153 3100 47 AИP100S2P3 4 3000 84
210 3600 51 AИP100L2P3 5,5 3000 85
280 127 2800 47 AИP100S2P3 4 3000 84
175 3300 51 AИP100L2P3 5,5 3000 85
315 123 2800 47 AИP100S2P3 4 3000 84
169 3300 51 AИP100L2P3 5,5 3000 85
355 98 2400 43 AИP100S2P3 4 3000 84
135 2900 51 AИP100L2P3 5,5 3000 85
400 95 2400 43 AИP100S2P3 4 3000 84
130 2900 51 AИP100L2P3 5,5 3000 85


Монтажные позиции

Мотор-редуктор 4МЦ2С-исполнение поспособу монтажа.jpg

Условное обозначение:

1МЦ2С 100 условное обозначение.png

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Вариант исполнения выходного вала (Ц - цилиндрический выходной вал
      К - конический выходной вал).
8. Дополнительные опции.







Габаритные и присоединительные размеры

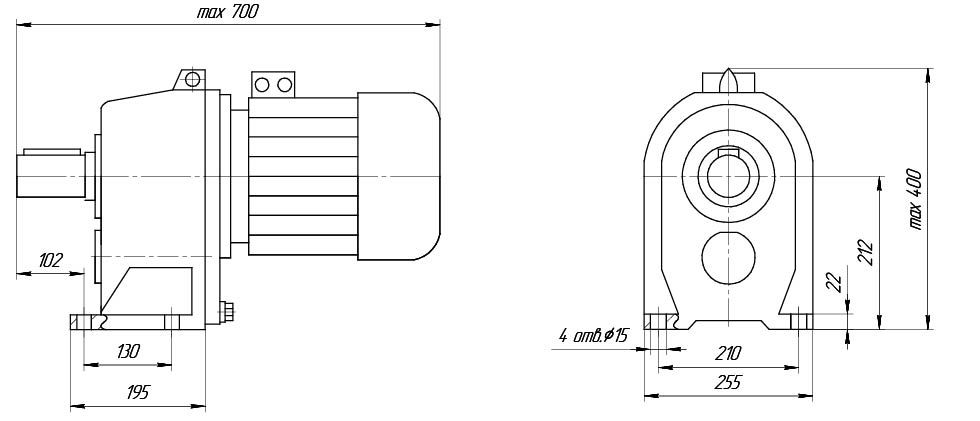

Исполнение на лапах

Мотор-редуктор 4МЦ2С 100-на лапах.jpg

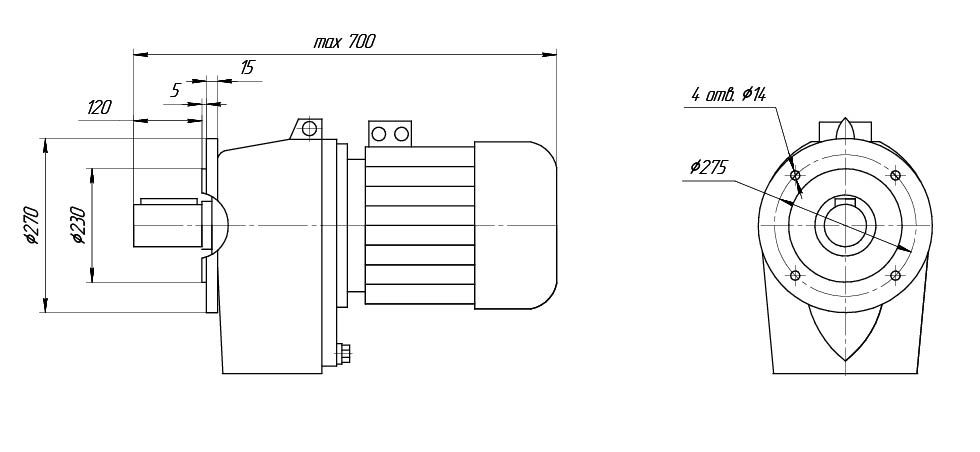

Исполнение с фланцем

Мотор-редуктор 4МЦ2С 100-фланец.jpg

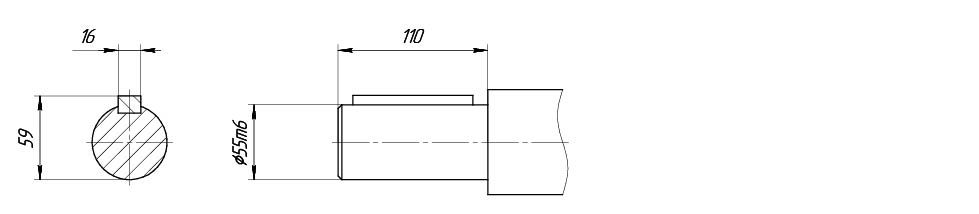

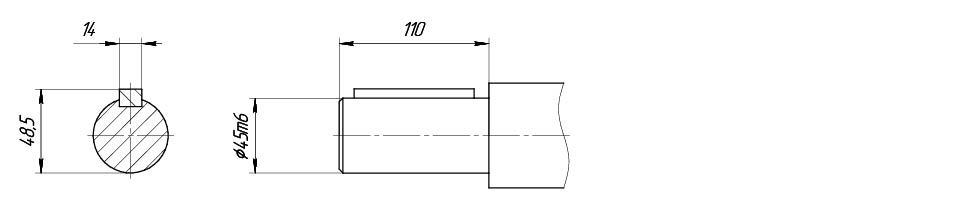

Цилиндрический выходной вал

Мотор-редуктор 4МЦ2С 100-цилиндрический вал.jpg



Конический выходной вал

Мотор-редуктор 4МЦ2С 100-конический вал.jpg



Таблица подбора редуктора

Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, Н•м Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н Масса мотор-редуктора, без смазки, не более, кг Электродвигатель КПД мотор-редуктора, % не менее
Типоразмер Мощность, кВт Частота вращения, об/мин
28 445 5300 79 AИP100L8P3 1,5 1000 71
655 6400 81 AИP100L6P3 2,2 1000 77
31,5 440 5200 79 AИP100L8P3 1,5 1000 71
35,5 555 6000 81 AИP100L6P3 2,2 1000 77
710 6700 100 АИРМ112МА6РЗ 3 1000 77
40 519 5700 81 АИР100L6РЗ 2,2 1000 77
705 6600 100 АИРМ112МА6РЗ 3 1000 77
45 440 5300 81 AИP100L6P3 2,2 1000 77
595 6100 74 AИP100S4P3 3 1500 78
50 538 5800 100 АИРМ112МА6РЗ 3 1000 77
717 6700 104 АИРМ112МВ6РЗ 4 1000 79
56 505 5700 74 AИP100S4P3 3 1500 78
675 6500 81 AИP100L4P3 4 1500 82
63 443 5200 74 AИP100S4P3 3 1500 78
577 6000 81 AИP100L4P3 4 1500 82
794 7000 99 АИРМ112М4РЗ 5,5 1500 83
71 535 5800 81 AИP100L4P3 4 1500 82
710 6700 99 АИРМ112М4РЗ 5,5 1500 83
80 475 5400 81 АИР100L4РЗ 4 1500 82
654 6400 99 АИРМ112М4РЗ 5,5 1500 83
90 405 5100 81 АИР100L4РЗ 4 1500 82
545 5900 99 АИРМ112М4РЗ 5,5 1500 83
100 387 4900 81 AИP100L4P3 4 1500 82
532 5700 99 АИРМ112М4РЗ 5,5 1500 83
744 6800 100 АИРМ112М2РЗ 7,5 3000 85
112 450 5400 99 АИРМ112М4РЗ 5,5 1500 83
620 6300 100 АИРМ112М2РЗ 7,5 3000 85
125 375 4800 99 АИРМ112М4РЗ 5,5 1500 83
537 5800 100 АИРМ112М2РЗ 7,5 3000 85
140 490 5600 100 АИРМ112М2РЗ 7,5 3000 85
160 445 5200 100 АИРМ112М2РЗ 7,5 3000 85
180 380 4800 100 АИРМ112М2РЗ 7,5 3000 85
200 360 4700 100 АИРМ112М2РЗ 7,5 3000 85
224 314 4400 100 АИРМ112М2РЗ 7,5 3000 85
250 276 4100 100 АИРМ112М2РЗ 7,5 3000 85
280 244 3900 100 АИРМ112М2РЗ 7,5 3000 85
315 222 3700 100 АИРМ112М2РЗ 7,5 3000 85
355 195 3500 100 АИРМ112М2РЗ 7,5 3000 85

Монтажные позиции



Мотор-редуктор 4МЦ2С-исполнение поспособу монтажа.jpg

Условное обозначение:

1МЦ2С 125 условное обозначение.png

1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Вариант исполнения выходного вала (Ц - цилиндрический выходной вал
      К - конический выходной вал).
8. Дополнительные опции.



Габаритные и присоединительные размеры

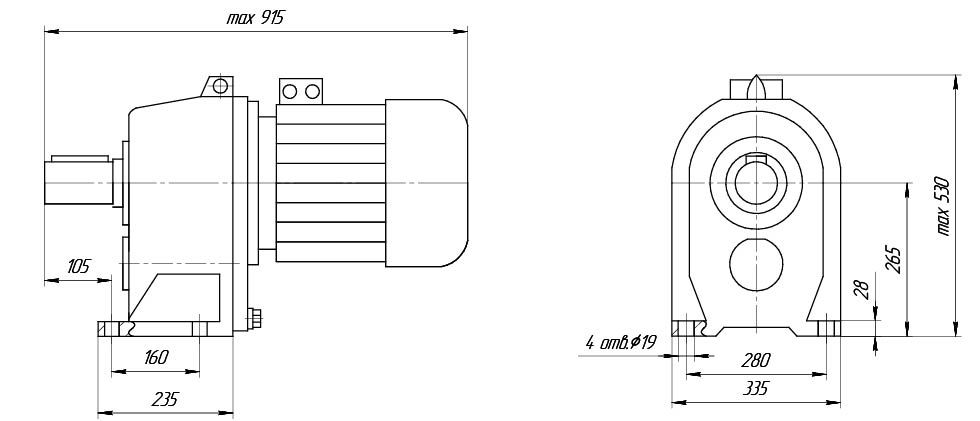

Исполнение на лапах

Мотор-редуктор 4МЦ2С 125-на лапах.jpg

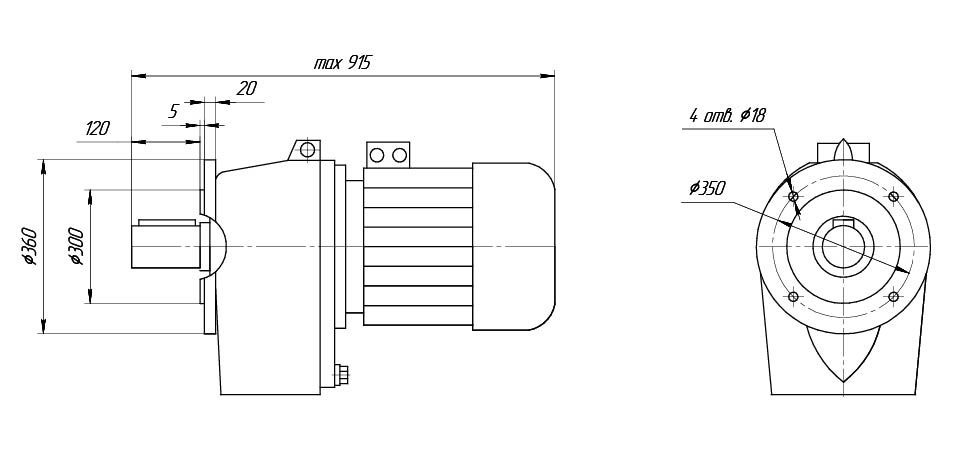

Исполнение с фланцем

Мотор-редуктор 4МЦ2С 125-фланец.jpg



Цилиндрический выходной вал

Мотор-редуктор 4МЦ2С 125-цилиндричский вал.jpg



Конический выходной вал

Мотор-редуктор 4МЦ2С 125-конический вал.jpg



Таблица подбора редуктора


Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, Н•м Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца тихоходного вала, Н Масса мотор-редуктора, без смазки, не более, кг Электродвигатель КПД мотор-редуктора, % не менее
Типоразмер Мощность, кВт Частота вращения, об/мин
28 935 7700 122 АИРМ112МА6РЗ 3 1000 77
1245 8800 126 АИРМ112МВ6РЗ 4 1000 79
31,5 870 7400 122 АИРМ112МА6РЗ 3 1000 77
1160 8500 126 АИРМ112МВ6РЗ 4 1000 79
35,5 975 7800 126 АИРМ112МВ6РЗ 4 1000 79
1340 9200 148 AИPM132S6P3 5,5 1000 83
40 910 7500 126 АИРМ112МВ6РЗ 4 1000 79
1250 8800 148 AИPM132S6P3 5,5 1000 83
45 780 700 126 AИPM112MB6P3 4 1000 79
1120 8400 127 АИРМ112М4РЗ 5,5 1500 83
50 735 6800 126 АИРМ112МВ6РЗ 4 1000 79
1045 8100 127 АИРМ112М4РЗ 5,5 1500 83
56 880 7400 127 АИРМ112М4РЗ 5,5 1500 83
880 7400 148 AИPM132S6P3 5,5 1000 83
1200 8700 151 AИPM132S4P3 7,5 1500 84
63 850 7300 148 AИPM132S6P3 5,5 1000 83
1160 8500 151 AИPM132S4P3 7,5 1500 84
71 960 7800 151 AИPM132S4P3 7,5 1500 84
1410 9400 166 АИРМ132М4РЗ 11 1500 85
71 960 7800 151 AИPM132S4P3 7,5 1500 84
1410 9400 166 АИРМ132М4РЗ 11 1500 85
80 900 7500 151 AИPM132S4P3 7,5 1500 84
1325 9100 166 АИРМ132М4РЗ 11 1500 85
90 775 7000 151 AИPM132S4P3 7,5 1500 84
1140 8500 166 АИРМ132М4РЗ 11 1500 85
100 1040 8100 166 АИРМ132М4РЗ 11 1500 85
1410 9400 206 AИPM160S4P3 15 1500 84
112 895 7500 166 АИРМ132М4РЗ 11 1500 85
1210 8700 206 AИPM160S4P3 15 1500 84
125 815 7100 166 АИРМ 132М4РЗ 11 1500 85
1105 8300 206 AИPM160S4P3 15 1500 84
140 704 6600 166 АИРМ132М4РЗ 11 1500 85
940 7700 206 AИPM160S4P3 15 1500 84
1165 8600 228 АИРМ160М4РЗ 18,5 1500 86
160 663 6400 160 АИРМ132М2РЗ 11 3000 84
665 7400 206 AИPM160S4P3 15 1500 84
1070 8200 228 АИРМ160М4РЗ 18 1500 86
180 557 5900 160 АИРМ132М2РЗ 11 3000 84
760 6900 206 AИPM160S4P3 15 1500 84
940 7700 228 AИPM160S4P3 15 1500 84
200 504 5600 160 АИРМ132М2РЗ 11 3000 84
687 6500 197 AИPM160S2P3 15 3000 84
848 7200 207 АИРМ160М2РЗ 18,5 3000 86
224 447 5200 160 АИРМ132М2РЗ 11 3000 84
609 6100 197 AИPM160S2P3 15 3000 84
752 6800 207 АИРМ160М2РЗ 18,5 3000 86
250 408 5050 160 АИРМ132М2РЗ 11 3000 84
557 5900 197 AИPM160S2P3 15 3000 84
686 6500 207 АИРМ160М2РЗ 18,5 3000 86
280 349 4600 160 АИРМ132М2РЗ 11 3000 84
476 5400 197 AИPM160S2P3 15 3000 84
588 6000 207 АИРМ160М2РЗ 18,5 3000 86
315 320 4400 160 АИРМ132М2РЗ 11 3000 84
436 5200 197 AИPM160S2P3 15 3000 84
537 5700 207 АИРМ160М2РЗ 18,5 3000 86
355 280 4100 160 АИРМ132М2РЗ 11 3000 84
382 4800 197 AИPM160S2P3 15 3000 84
472 5430 207 АИРМ160М2РЗ 18,5 3000 86
355 280 4100 160 АИРМ132М2РЗ 11 3000 84
382 4800 197 AИPM160S2P3 15 3000 84
472 5430 207 АИРМ160М2РЗ 18,5 3000 86
400 250 3900 160 АИРМ132М2РЗ 11 3000 84
355 4700 197 AИPM160S2P3 15 3000 84
431 5100 207 АИРМ160М2РЗ 18,5 3000 86

Монтажные позиции



Мотор-редуктор 4МЦ2С-исполнение поспособу монтажа.jpg
