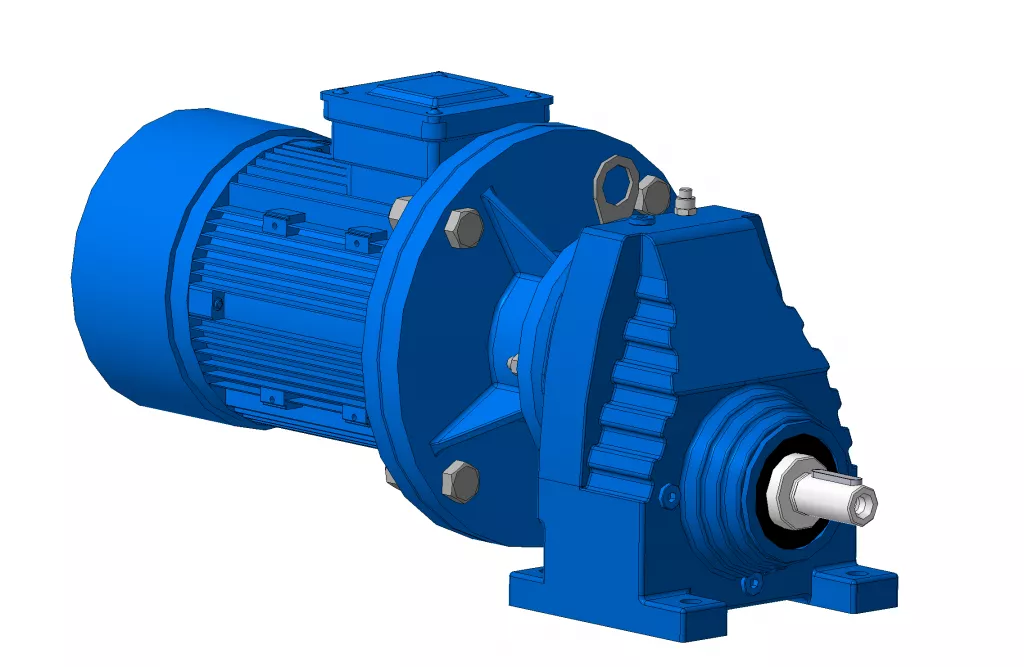

Цилиндрические соосные мотор-редукторы серии UD-Rx UD-Rx57 UD-Rx67 UD-Rx77 UD-Rx87 UD-Rx97 UD-Rx107

Категория: Цилиндрические соосные мотор-редукторы

Контактные телефоны

Условное обозначение:

UD-Rx57 условное обозначение.png

1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6.  Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.



Габаритные и присоединительные размеры:



UD-Rx57...

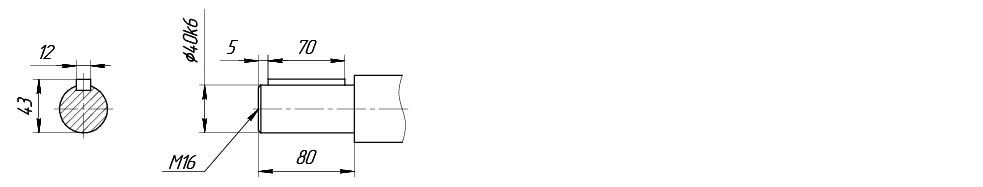

Цельный выходной вал




UD-RxF57...





Цельный выходной вал




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250  300
 Z5, мм  50  55  70  80 90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 251 5,5 4,6 3360 8,5 1400
272 5,07 4,2 3270 8,6
317 4,35 3,6 3120 19
364 3,79 3,1 2980 22
389 3,55 2,9 2910 24
440 3,14 2,6 2800 25
474 2,91 2,4 2730 28
523 2,64 2,2 2640 31
582 2,37 2 2550 35
676 2,04 1,7 2430 41
719 1,92 1,6 2380 43
835 1,65 1,4 2260 49
0,18 158 5,5 11 3880 3,6 900
172 5,07 10 3780 3,6
200 4,35 8,6 3600 7,9
230 3,79 7,5 3440 9,2
240 5,5 7,2 3400 5,4 1400
261 5,07 6,6 3310 5,4
303 4,35 5,7 3150 12
348 3,79 4,9 3010 14
372 3,55 4,6 2950 15
421 3,14 4,1 2830 16
453 2,91 3,8 2760 18
500 2,64 3,4 2670 20
557 2,37 3,1 2580 22
647 2,04 2,7 2460 26
688 1,92 2,5 2410 28
799 1,65 2,2 2290 31
0,25 160 5,5 15 3840 2,6 900
174 5,07 14 3740 2,6
202 4,35 12 3560 5,8
232 3,79 10 3410 6,7
236 5,5 10 3390 3,9 1400
257 5,07 9,3 3300 3,9
299 4,35 8 3150 8,5
343 3,79 7 3010 9,9
366 3,55 6,5 2950 11
414 3,14 5,8 2830 11
446 2,91 5,3 2760 13
492 2,64 4,8 2680 14
548 2,37 4,4 2580 16
637 2,04 3,7 2460 19
677 1,92 3,5 2410 20
787 1,65 3 2300 23
0,37 207 4,35 17 3500 4 900
238 3,79 15 3350 4,6
254 3,55 14 3280 5
251 5,5 14 3300 2,8 1400
272 5,07 13 3210 2,8
317 4,35 11 3060 6,1
364 3,79 9,7 2930 7,1
389 3,55 9,1 2870 7,6
440 3,14 8 2760 8,1
474 2,91 7,5 2690 8,9
523 2,64 6,8 2610 10
582 2,37 6,1 2520 11
676 2,04 5,2 2400 13
719 1,92 4,9 2350 14
835 1,65 4,2 2240 16
0,55 207 4,35 25 3440 2,7 900
238 3,79 22 3300 3,1
254 3,55 21 3230 3,3
287 3,14 18 3110 3,5
309 2,91 17 3040 3,9
312 4,35 17 3040 4,1 1400
359 3,79 15 3910 4,7
383 3,55 14 2850 5
434 3,14 12 2740 5,4
467 2,91 11 2680 6
515 2,64 10 2600 6,8
574 2,37 9,2 2510 7,5
666 2,04 7,9 2390 8,7
708 1,92 7,4 2350 9,3
823 1,65 6,4 2230 11
921 1,48 5,7 2150 12
1045 1,3 5 2070 13
0,75 238 3,79 30 3240 2,3 900
254 3,55 28 3180 2,4
287 3,14 25 3060 2,6
309 2,91 23 3000 2,9
341 2,64 21 2910 3,3
317 4,35 23 2980 3 1400
364 3,79 20 2860 3,5
389 3,55 18 2800 3,8
440 3,14 16 2700 4
474 2,91 15 2630 4,4
523 2,64 14 2560 5
582 2,37 12 2470 5,6
676 2,04 11 2360 6,5
719 1,92 10 2310 6,9
835 1,65 8,6 2210 8
935 1,48 7,7 2130 8,8
1060 1,3 6,8 2050 9,3
1,1 243 3,79 43 3120 1,6 900
259 3,55 41 3060 1,7
293 3,14 36 2960 1,8
316 2,91 33 2900 2
348 2,64 30 2820 2,3
369 3,79 28 2780 2,4 1400
394 3,55 27 2730 2,6
446 3,14 24 2630 2,8
481 2,91 22 2570 3,1
530 2,64 20 2500 3,5
591 2,37 18 2420 3,9
686 2,04 15 2310 4,5
729 1,92 14 2270 4,8
847 1,65 12 2160 5,6
948 1,48 11 2090 6,1
1075 1,3 9,8 2010 6,4
1,5 372 3,79 39 2700 1,8 1400
397 3,55 36 2650 1,9
450 3,14 32 2560 2
484 2,91 30 2510 2,3
534 2,64 27 2440 2,6
595 2,37 24 2360 2,9
691 2,04 21 2260 3,3
734 1,92 20 2220 3,5
853 1,65 17 2120 4,1
955 1,48 15 2050 4,5
1080 1,3 13 1980 4,7
2,2 450 3,14 47 2450 1,4 1400
534 2,64 39 2340 1,75
595 2,37 35 2280 1,95
691 2,04 30 2190 2,3
734 1,92 29 2150 2,4
853 1,65 25 2060 2,8
955 1,48 22 1990 3,1
1080 1,3 19 1930 3,2
3 446 3,14 64 2330 1 1400
530 2,64 54 2240 1,3
591 2,37 49 2180 1,4
686 2,04 42 2100 1,65
729 1,92 39 2070 1,75
847 1,65 34 1990 2
948 1,48 30 1930 2,2
1075 1,3 27 1870 2,4
4 538 2,64 71 1670 0,95 1400
5399 2,37 64 1780 1,1
696 2,04 55 1910 1,25
740 1,92 52 1940 1,35
859 1,65 44 1900 1,55
962 1,48 40 1840 1,7
1090 1,3 35 1790 1,8
5,5 700 2,04 75 665 0,9 1400
745 1,92 71 755 1
866 1,65 61 940 1,15
969 1,48 54 1020 1,25
1095 1,3 48 1160 1,3

Монтажные исполнения



Условное обозначение:

UD-Rx67 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6.  Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.



Габаритные и присоединительные размеры:



UD-Rx67...



Цельный выходной вал




UD-RxF67...





Присоединительные размеры под электродвигатель


   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 6
 Р, мм  140  160  200  250  300  350
 Z5, мм  50  55  70  80 90  90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя




Таблица подбора редуктора



Мощность, кВт Частотавращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 227 6,07 5 4270 8,6 1400
267 5,18 4,3 4050 17
305 4,53 3,8 3870 22
321 4,3 3,6 3810 22
0,18 143 6,07 12 4940 3,6 900
168 5,18 10 4690 7,3
192 4,53 8,9 4490 9,2
202 4,3 8,5 4410 9,4
0,18 218 6,07 7,9 4310 5,4 1400
255 5,18 6,7 4090 11
292 4,53 5,9 3920 14
307 4,3 5,6 3850 14
350 3,77 4,9 3690 18
413 3,2 4,2 3500 24
457 2,89 3,8 3380 28
519 2,54 3,3 3240 36
550 2,4 3,1 3180 40
646 2,04 2,7 3020 50
0,25 145 6,07 17 4890 2,6 900
170 5,18 14 4650 5,4
194 4,53 12 4450 6,7
205 4,3 12 4380 6,8
214 6,07 11 4310 3,9 1400
251 5,18 9,5 4100 7,9
287 4,53 8,3 3920 9,9
302 4,3 7,9 3860 10
345 3,77 6,9 3700 13
406 3,2 5,9 3500 17
450 2,89 5,3 3390 20
511 2,54 4,7 3250 25
542 2,4 4,4 3190 28
636 2,04 3,8 3020 35
0,37 174 5,18 20 4570 3,7 900
199 4,53 18 4380 4,6
209 4,3 17 4310 4,7
239 3,77 15 4130 5,9
227 6,07 16 4200 2,8 1400
267 5,18 13 3990 5,6
305 4,53 12 3820 7,1
321 4,3 11 3760 7,3
366 3,77 9,7 3610 9
431 3,2 8,2 3420 12
478 2,89 7,4 3310 14
543 2,54 6,5 3170 18
575 2,4 6,1 3110 20
675 2,04 5,2 2950 26
0,55 174 5,18 30 4510 2,5 900
199 4,53 26 4320 3,1
209 4,3 25 4260 3,2
239 3,77 22 4090 4
263 5,18 20 3970 3,8 1400
300 4,53 18 3800 4,7
316 4,3 17 3740 4,8
360 3,77 15 3590 6
425 3,2 12 3410 8,1
471 2,89 11 3300 9,5
535 2,54 9,8 3170 12
567 2,4 9,3 3110 13
666 2,04 7,9 2950 17
732 1,86 7,2 2860 18
845 1,61 6,2 2730 18
0,75 199 4,53 36 4260 2,3 900
209 4,3 34 4200 2,3
239 3,77 30 4040 2,9
281 3,2 26 3840 3,9
267 5,18 27 3900 2,8 1400
305 4,53 24 3750 3,5
321 4,3 22 3690 3,6
366 3,77 20 3540 4,4
431 3,2 17 3360 6
478 2,89 15 3260 7,1
543 2,54 13 3130 8,9
575 2,4 13 3070 9,8
675 2,04 11 2920 13
743 1,86 9,6 2830 13
858 1,61 8,3 2700 14
1,1 203 4,53 52 4130 1,6 900
214 4,3 49 4070 1,65
244 3,77 43 3920 2
309 4,53 34 3660 2,4 1400
326 4,3 32 3610 2,5
371 3,77 28 3470 3,1
438 3,2 24 3300 4,2
485 2,89 22 3200 4,9
551 2,54 19 3070 6,2
583 2,4 18 3020 6,8
685 2,04 15 2870 8,8
754 1,86 14 2780 9,1
870 1,61 12 2660 9,4
1000 1,4 11 2550 9,9
1,5 312 4,53 46 3570 1,8 1400
328 4,3 44 3520 1,85
374 3,77 38 3390 2,3
441 3,2 33 3230 3,1
488 2,89 29 3140 3,6
555 2,54 26 3020 4,6
588 2,4 24 2970 5
690 2,04 21 2820 6,4
759 1,86 19 2740 6,7
876 1,61 16 2620 7
1005 1,4 14 2510 7,3
2,2 374 3,77 56 3280 1,55 1400
441 3,2 48 3130 2,1
488 2,89 43 3050 2,5
555 2,54 38 2940 3,1
588 2,4 36 2890 3,4
690 2,04 30 2760 4,4
759 1,86 28 2680 4,6
876 1,61 24 2570 4,8
1005 1,4 21 2460 5
3 371 3,77 77 3150 1,15 1400
438 3,2 66 3030 1,55
485 2,89 59 2950 1,8
551 2,54 52 2850 2,3
583 2,4 49 2810 2,5
685 2,04 42 2690 3,2
754 1,86 38 2610 3,3
870 1,61 33 2510 3,5
1000 1,4 29 2410 3,6
4 444 3,2 86 2870 1,15 1400
492 2,89 78 2810 1,35
559 2,54 68 2730 1,75
592 2,4 65 2690 1,9
692 2,04 55 2580 2,4
765 1,86 50 2520 2,5
883 1,61 43 2420 2,6
1015 1,4 38 2330 2,8
5,5 563 2,54 93 2550 1,25 1400
596 2,4 88 2520 1,4
700 2,04 75 2430 1,8
770 1,86 68 2380 1,85
889 161 59 2300 1,95
1020 1,4 51 2220 2
7,5 563 2,54 127 1500 0,95 1400
596 2,4 120 1610 1
700 2,04 102 1810 1,3
770 1,86 93 1930 1,35
889 1,61 81 2060 1,4
1020 1,4 70 2080 1,5



Монтажные исполнения


Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

UD-Rx77 условное обозначение.png

1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6.  Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.



Габаритные и присоединительные размеры:



UD-Rx77...



Цельный выходной вал




UD-RxF77...








Присоединительные размеры под электродвигатель


   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  200  250     300 350
 Z5, мм  70  80  90  90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота
вращения выходного вала, об/мин		 Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
1,1 249 5,63 42 5680 2,6 1400
262 5,35 40 5590 2,6
296 4,73 36 5380 3,5
1,5 250 5,63 57 5580 1,9 1400
264 5,35 54 5490 1,9
298 4,73 48 5300 2,6
349 4,04 41 5050 3
381 3,7 38 4920 4,1
434 3,25 33 4720 5,5
458 3,08 31 4650 6,2
523 2,7 27 4460 7,8
581 2,43 25 4310 8,7
2,2 298 4,73 70 5180 1,75 1400
349 4,04 60 4950 2,4
381 3,7 55 4820 2,8
434 3,25 48 4640 3,8
458 3,08 46 4560 4,2
523 2,7 40 4380 5,3
581 2,43 36 4250 5,9
662 2,13 32 4080 6,3
750 1,88 28 3920 6,7
846 1,67 25 3780 7
991 1,42 21 3590 7,3
3 296 4,73 97 5050 1,25 1400
347 4,04 83 4830 1,75
378 3,7 76 4720 2
431 3,25 67 4550 2,7
455 3,08 63 4480 3,1
4 351 4,04 109 4670 1,3 1400
383 3,7 100 4560 1,55
437 3,25 87 4410 2,1
461 3,08 83 4350 2,3
527 2,7 73 4190 3
585 2,43 65 4070 3,3
667 2,13 57 3920 3,5
755 1,88 51 3780 3,7
852 1,67 45 3650 3,9
998 1,42 38 3480 4,1
5,5 440 3,25 119 4220 1,5 1400
464 3 113 4160 1,7
530 2,7 99 4030 2,2
589 2,43 89 3920 2,4
671 2,13 78 3780 2,6
761 1,88 69 3660 2,7
858 1,67 61 3540 2,8
1005 1,42 52 3380 3
7,5 440 3,25 163 3820 1,1 1400
464 3,08 154 3890 1,25
530 2,7 135 3820 1,6
589 2,43 122 3730 1,75
671 2,13 107 3620 1,85
761 1,88 94 3510 2
858 1,67 84 3400 2,1
1005 1,42 71 3620 2,2
11 593 2,43 177 1890 1,2 1400
676 2,13 155 2140 1,3
766 1,88 137 2330 1,35
864 1,67 122 2460 1,4
1010 1,42 104 2580 1,5



Монтажные исполнения


Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

UD-Rx87 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6.  Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.



Габаритные и присоединительные размеры:



UD-Rx87...



Цельный выходной вал



Мотор-редуктор UD-Rx87-02.jpg

UD-RxF87...




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  200  250  300  350
 Z5, мм 70  80  90  90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
3 217 6,45 132 7130 1,45 1400
252 5,56 114 6830 2
276 5,07 104 6650 2,4
311 4,5 92 6430 3,2
370 3,78 77 6100 3,9
4 255 5,56 150 6630 1,5 1400
280 5,07 137 6470 1,85
316 4,5 121 6260 2,4
375 3,78 102 5960 3
5,5 318 4,5 165 6040 1,75 1400
378 3,78 139 5770 2,2
411 3,48 128 5640 3,2
463 3,09 113 5460 3,6
518 2,76 101 5290 4
576 2,48 91 5130 4,4
664 2,15 79 4930 4,9
7,5 318 4,5 225 5760 1,3 1400
378 3,78 189 5530 1,6
411 3,48 174 5420 2,3
463 3,09 155 5260 2,6
518 2,76 138 5110 2,9
576 2,48 124 4970 3,3
664 2,15 108 4780 3,6
741 1,93 97 4640 3,7
894 1,6 80 4400 3,9
1030 1,39 70 4230 4,2
11 414 3,48 255 5030 1,6 1400
466 3,09 225 4910 1,8
522 2,76 200 4790 2
580 2,48 181 4680 2,2
669 2,15 157 4530 2,5
747 1,93 141 4400 2,5
900 1,6 117 4200 2,8
1035 1,39 102 4050 2,9
15 420 3,48 340 4260 1,2 1400
473 3,09 305 4510 1,35
529 2,76 270 4430 1,5
588 2,48 245 4350 1,65
678 2,15 210 4230 1,8
757 1,93 189 4130 1,9
913 1,6 157 3960 2
1050 1,39 137 3840 2,1
18,5 531 2,76 335 3040 1,2 1400
590 2,48 300 3340 1,35
680 2,15 260 3630 1,5
760 1,93 235 3820 1,55
916 1,6 193 3770 1,65
1055 1,39 168 3670 1,75
22 531 2,76 395 1270 1 1400
590 2,48 355 1710 1,15
680 2,15 310 2160 1,25
760 1,93 275 2450 1,3
916 1,6 230 2750 1,35
1055 1,39 200 3030 1,45



Монтажные исполнения


Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

UD-Rx97 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6.  Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.



Габаритные и присоединительные размеры:



UD-Rx97...



Цельный выходной вал




UD-RxF97...




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3
 Р, мм  300  350  400
 Z5, мм 90  125  145
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
5,5 247 5,79 215 8380 1,95 1400
291 4,91 180 8010 2,2
316 4,52 166 7820 3,6
354 4,04 149 7580 4
393 3,64 134 7350 4,4
434 3,3 121 7140 4,9
489 2,92 107 6890 5,5
541 2,64 97 6690 6,1
638 2,24 82 6360 7,2
731 1,96 72 6110 7,9
874 1,64 60 5780 8,4
1010 1,42 52 5530 8,8
7,5 247 5,79 290 8080 145 1400
291 4,91 245 7750 1,6
316 4,52 225 7580 2,6
354 4,04 205 7360 2,9
393 3,64 182 7160 3,3
434 3,3 165 6960 3,6
489 2,92 146 6730 4,1
11 318 4,52 330 7150 1,8 1400
356 4,04 295 6970 2
396 3,64 265 6800 2,2
437 3,3 240 6640 2,5
493 2,92 215 6440 2,8
545 2,64 193 6280 3,1
643 2,24 163 6000 3,6
736 1,96 143 5790 4
880 1,64 119 5500 4,2
1015 1,42 103 5280 4,4
15 323 4,52 445 6660 1,35 1400
361 4,04 395 6530 1,5
401 3,64 355 6400 1,65
443 3,3 325 6270 1,85
499 2,92 285 6110 2,1
552 2,64 260 5970 2,3
652 2,24 220 5730 2,7
746 1,96 192 5550 3
892 1,64 161 5290 3,2
1030 1,42 139 5090 3,3
18,5 402 3,64 440 6060 1,35 1400
444 3,3 400 5960 1,5
501 2,92 355 5830 1,7
554 2,64 320 5710 1,85
654 2,24 270 5510 2,2
749 1,96 235 5350 2,4
895 1,64 197 5120 2,6
1035 1,42 171 4940 2,7
22 402 3,64 520 5720 1,15 1400
444 3,3 475 5620 1,25
501 2,92 420 5560 1,4
554 2,64 380 5460 1,55
654 2,24 320 5300 1,85
749 1,96 280 5160 2
895 1,64 235 4960 2,2
1035 1,42 205 4790 2,2
30 503 2,92 570 3120 1,05 1400
556 2,64 515 3560 1,15
656 2,24 435 4050 1,35
751 1,96 380 4450 1,5
898 1,64 320 4580 1,6
1040 1,42 275 4450 1,65



Монтажные исполнения



Условное обозначение:

UD-Rx107 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6.  Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
7. Тип фланца электродвигателя (В5;В14).
8. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
9. Дополнительные опции.



Габаритные и присоединительные размеры:



UD-Rx107...



Цельный выходной вал




UD-RxF107...






Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  300  350  400  450
 Z5, мм 90  125  145  160
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
5,5 216 6,63 245 10500 1,9 1400
255 5,61 205 9980 2,2
276 5,19 191 9760 3,7
307 4,65 171 9460 4,1
7,5 216 6,63 330 10100 1,4 1400
255 5,61 280 9690 1,6
276 5,19 260 9490 2,7
307 4,65 235 9210 3
340 4,2 210 8950 3,9
11 277 5,19 380 9000 1,85 1400
310 4,65 340 8770 2
343 4,2 305 8560 2,7
377 3,81 280 8360 3
425 3,38 245 8100 3,4
469 3,07 225 7900 3,7
545 2,64 193 7580 4,3
15 281 5,19 510 8440 1,35 1400
314 4,65 455 8260 1,5
348 4,2 410 8100 2
383 3,81 375 7930 2,2
431 3,38 330 7720 2,5
475 3,07 300 7540 2,8
553 2,64 260 7260 3,2
634 2,3 225 7010 3,7
747 1,95 192 6710 4
855 1,71 168 6470 4,2
1010 1,44 142 6170 4,6
18,5 349 4,2 505 7710 1,65 1400
384 3,81 460 7580 1,8
433 3,38 410 7400 2
477 3,07 370 7250 2,2
555 2,64 320 7010 2,6
636 2,3 280 6780 3
750 1,95 235 6510 3,2
858 1,71 205 6290 3,4
1015 1,44 174 6020 3,7
22 349 4,2 600 7330 1,4 1400
384 3,81 545 7230 1,5
433 3,38 485 7090 1,7
477 3,07 440 6960 1,9
555 2,64 380 6760 2,2
636 2,3 330 6560 2,5
750 1,95 280 6320 2,7
858 1,71 245 6120 2,9
1015 1,44 205 5870 3,1
30 434 3,38 660 6370 1,25 1400
479 3,07 600 6310 1,4
557 2,64 515 6180 1,6
638 2,3 450 6050 1,85
752 1,95 380 5870 2
860 1,71 335 5720 2,1
1020 1,44 280 5520 2,3
37 434 3,38 810 4470 1 1400
479 3,07 740 4950 1,1
557 2,64 635 5530 1,3
638 2,3 555 5610 1,5
752 1,95 470 5490 1,65
860 1,71 410 5370 1,7
1020 1,44 345 5220 1,85
45 434 3,38 990 1360 0,85 1400
479 3,07 900 2080 0,9
557 2,64 770 2970 1,1
638 2,3 675 3640 1,25
752 1,95 570 4200 1,35
860 1,71 500 4540 1,4
1020 1,44 420 4880 1,55



Монтажные исполнения
