Цилиндро-червячные мотор-редукторы (Цилиндро-червячные мотор-редукторы UD-S)

Цилиндро-червячные мотор-редукторы UD-S UD-S-37 UD-S-47 UD-S-57 UD-S-67 UD-S-77 UD-S-87 UD-S-97

Категория: Цилиндро-червячные мотор-редукторы

Контактные телефоны

Условное обозначение:

UD-S37 условное обозначение.png



1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.

Габаритные и присоединительные размеры:

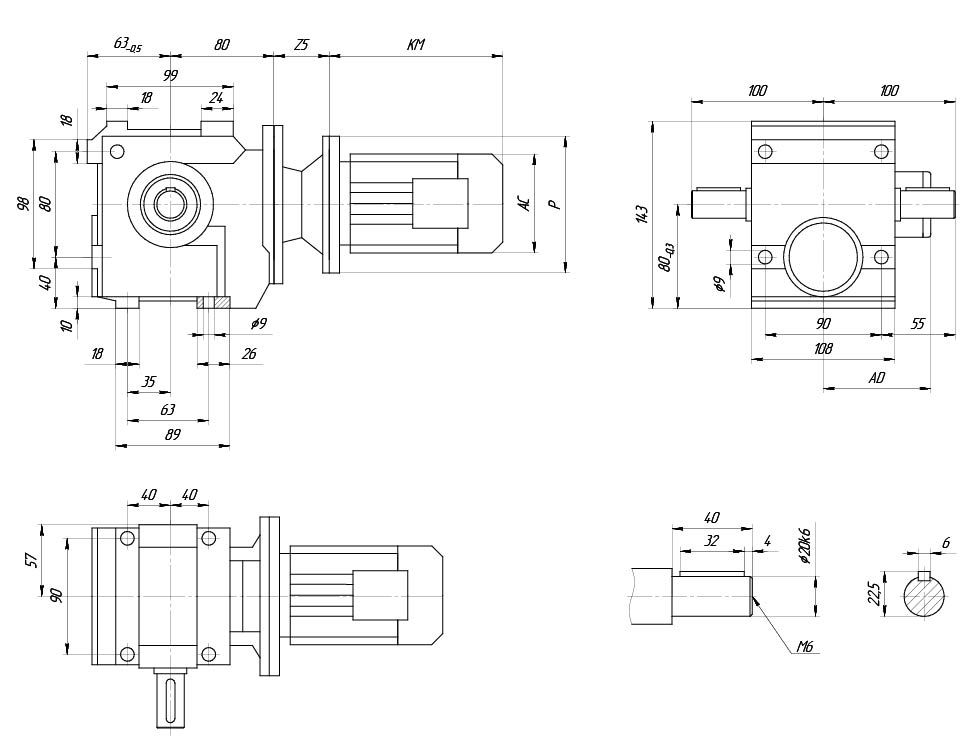

UD-S37...    S-исполнение на лапах с цельными валом и сквозными отверстиями


Мотор-редуктор S37-01.jpg

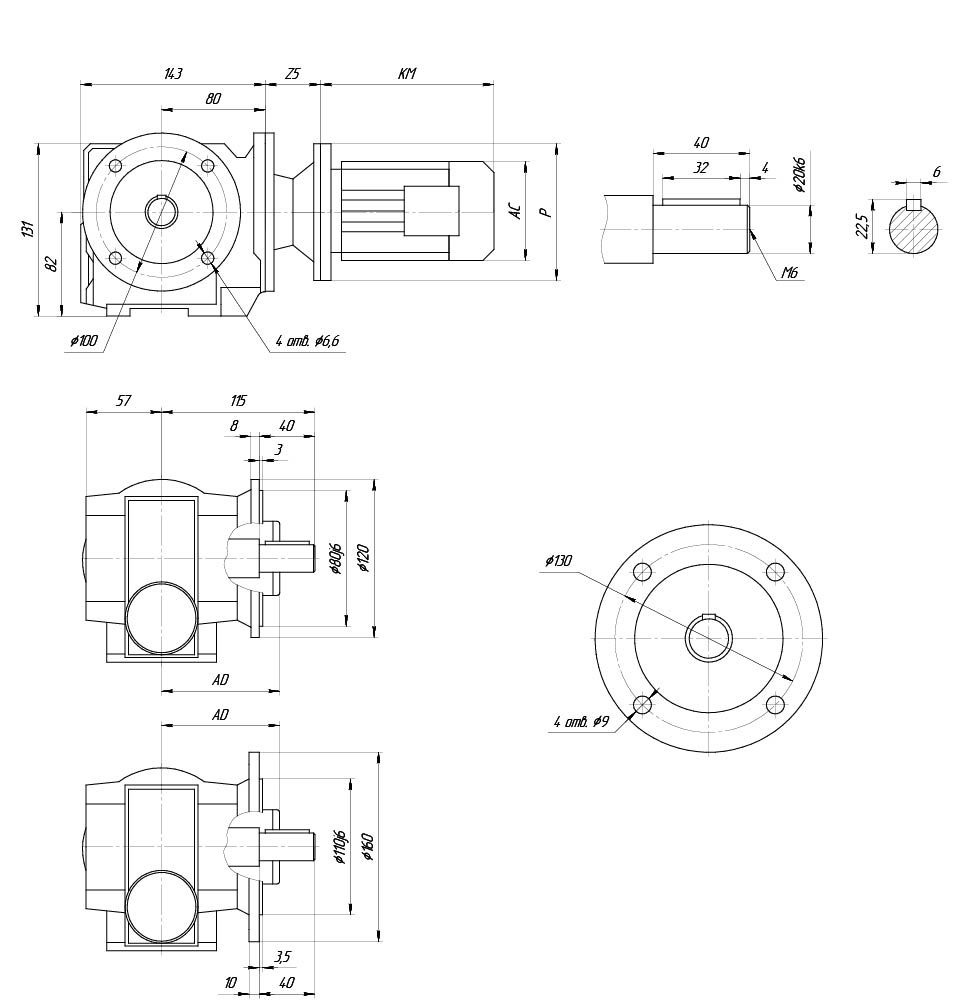

UD-SF37...   SF- исполнение на фланце с цельным валом


Мотор-редуктор S37-02.jpg

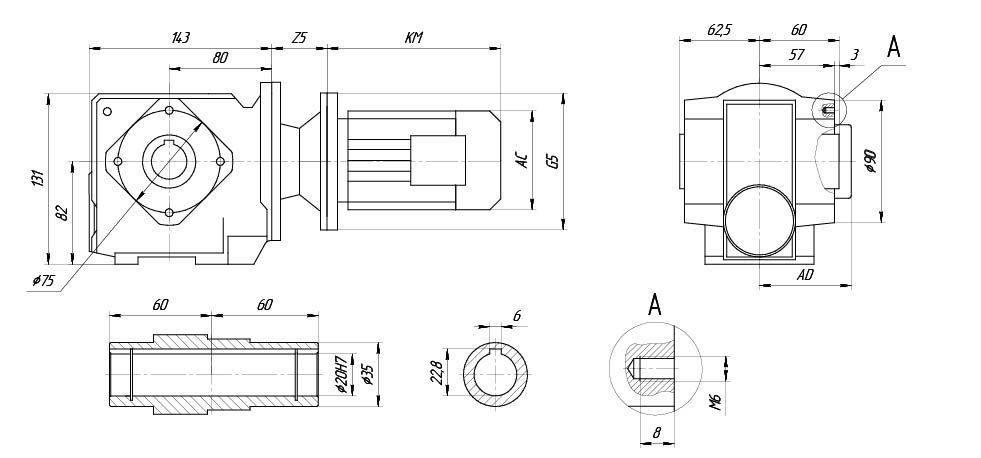

UD-SA37...   SA-исполнение с полым валом и резьбовыми отверстиями


Мотор-редуктор S37-03.jpg





   Исполнение 2 Исполнение 3   Исполнение 4
 P, мм  140 160  200
 Z5, мм  50  55  60
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя

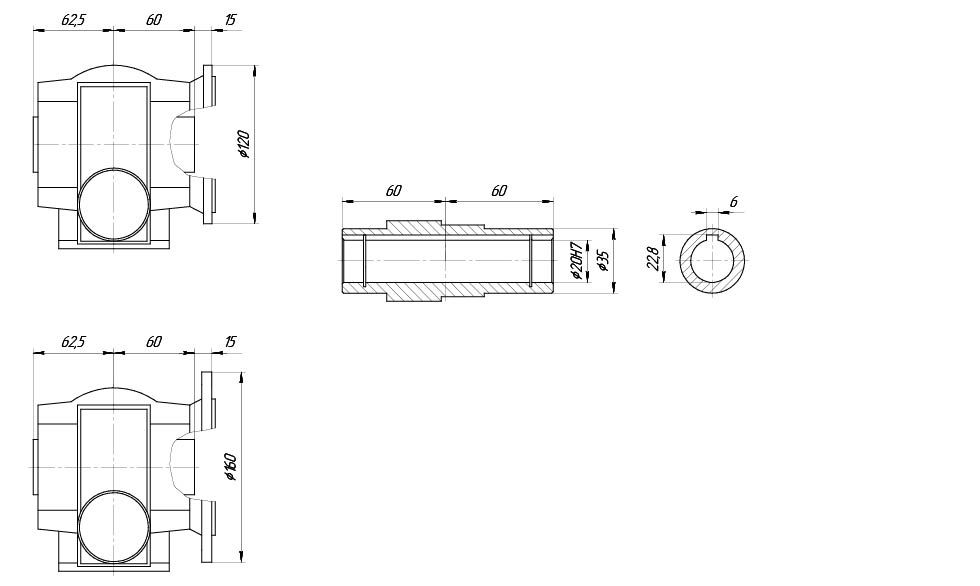

UD-SAF37...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S37-04.jpg

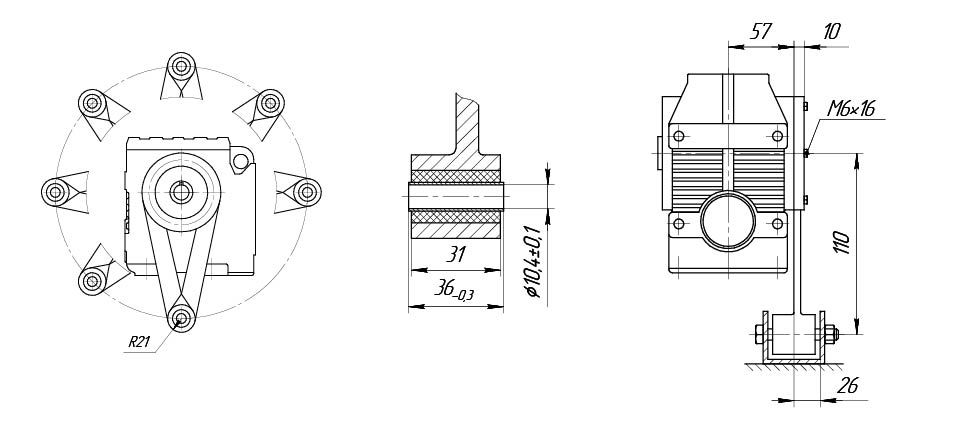

UD-S..37/T..   Исполнение с реактивной штангой





Мотор-редуктор S37-05.jpg

Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 5,7 157,43 107 3000 0,85 900
6,2 144,4 99 3000 0,95
7,3 122,94 86 3000 1,05
8,5 106 76 3000 1,2
9,1 98,8 71 3000 1,3
10,4 86,36 64 3000 1,45
8,9 157,43 74 3000 1,25 1400
9,7 144,4 68 3000 1,35
11 122,94 60 3000 1,55
13 106 52 3000 1,7
14 98,8 49 3000 1,75
16 86,36 44 3000 1,95
17 80,96 41 3000 2,1
20 71,44 37 3000 2,3
22 63,33 33 3000 2,5
25 55,93 35 3000 2,3
27 51,3 33 3000 2,5
32 43,68 28 3000 2,9
37 37,66 25 3000 3,2
40 35,1 23 3000 3,4
46 30,68 20 3000 3,7
49 28,76 19 3000 3,9
55 25,38 17 3000 4,3
62 22,5 15 3000 4,8
70 19,89 14 3000 3,6
77 18,24 13 3000 3,9
90 15,53 11 2870 4,4
0,18 8,9 157,43 115 3000 0,8 1400
9,7 144,4 107 3000 0,85
11 122,94 93 3000 1
13 106 82 3000 1,1
14 98,8 77 3000 1,15
16 86,36 68 3000 1,25
17 80,96 64 3000 1,3
20 71,44 58 3000 1,45
22 63,33 52 3000 1,6
25 55,93 55 3000 1,45
27 51,3 51 3000 1,6
32 43,68 44 3000 1,85
37 37,66 38 3000 2,1
40 35,1 36 3000 2,2
46 30,68 32 3000 2,4
49 28,76 30 3000 2,5
0,18 55 25,38 27 3000 2,8 1400
62 22,5 24 3000 3,1
70 19,89 22 3000 2,3
77 18,24 21 2940 2,5
90 15,53 18 2810 2,8
105 13,39 15 2700 3,2
112 12,48 14 2650 3,4
128 10,91 13 2550 3,8
137 10,23 12 2500 4
0,25 14 98,8 108 3000 0,8 1400
16 86,36 96 3000 0,9
17 80,96 91 3000 0,95
20 71,44 81 3000 1,05
22 63,33 73 3000 1,1
25 55,93 78 3000 1,05
27 51,3 72 3000 1,15
32 43,68 62 3000 1,3
37 37,66 54 3000 1,45
40 35,1 51 3000 1,55
46 30,68 45 3000 1,7
49 28,76 42 3000 1,8
55 25,38 37 3000 2
62 22,5 33 3000 2,2
70 19,89 32 2870 1,65
77 18,24 29 2820 1,8
90 15,53 25 2710 2
105 13,39 22 2620 2,3
112 12,48 20 2570 2,4
128 10,91 18 2480 2,7
137 10,23 17 2440 2,8
155 9,02 15 2360 3,1
175 8 13 2290 3,4
206 6,8 11 2180 3,8
94 28,76 21 2740 3 2720
107 25,3 19 2650 3,3
120 22,5 17 2560 3,4
136 19,89 16 2410 2,8
149 18,24 15 2350 3
175 15,53 13 2250 3,4
203 13,39 11 2160 3,8
217 12,48 10 2120 4
0,37 22 63,33 103 3000 0,8
1400
27 51,3 101 3000 0,8
32 43,68 87 3000 0,95
37 37,66 76 3000 1,05
40 35,1 71 3000 1,1
46 30,68 63 3000 1,2
49 28,76 59 3000 1,3
55 25,38 52 2940 1,4
62 22,5 47 2870 1,55
70 19,89 44 2610 1,2
77 18,24 41 2570 1,3
| 90 15,53 35 2500 1,45
105 13,39 30 2420 1,6
112 12,48 28 2390 1,7
128 10,91 25 2320 1,95
137 10,23 23 2280 2
155 9,02 21 2220 2,2
175 8 18 2150 2,5
206 6,8 16 2070 2,7
107 25,38 28 2540 2,2 2720
120 22,5 25 2460 2,3
136 19,89 24 2290 1,85
149 18,24 22 2250 2
175 15,53 19 2160 2,3
203 13,39 16 2080 2,5
217 12,48 15 2040 2,7
249 10,91 13 1970 3
265 10,23 12 1940 3,1
301 9,02 11 1870 3,3
0,55 46 30,68 94 2680 0,8 1400
49 28,76 89 2670 0,85
55 25,38 79 2630 0,95
62 22,5 70 2600 1,05
70 19,13 60 2540 1,2
90 15,53 53 2230 0,95
105 13,39 46 2200 1,1
112 12,48 43 2180 1,15
128 10,91 37 2130 1,3
137 10,23 35 2110 1,35
155 9,02 31 2070 1,5
175 8 128 2020 1,6
206 6,8 24 1950 1,8
94 28,76 46 2420 1,4 2720
107 25,38 41 2360 1,5
120 22,5 37 2310 1,55
136 19,89 34 2100 1,3
149 18,24 32 2070 1,4
175 15,53 27 2010 1,55
203 13,39 24 1950 1,75
217 12,48 22 1920 1,85
249 10,91 19 1870 2
265 10,23 18 1840 2,1
301 9,02 116 1780 2,2
340 8 14 1730 2,5
400 6,8 12 1660 2,4
0,75 70 19,13 81 2270 0,85 1400
112 12,48 57 1930 0,85
128 10,91 50 1920 0,95
137 10,23 47 1910 1
155 9,02 42 1890 1,1
175 8 37 1860 1,2
206 6,8 32 1820 1,35
142 19,13 43 2090 1,05 2720
175 15,53 37 1860 1,15
203 13,39 32 1820 1,3
217 12,48 30 1800 1,35
249 10,91 26 1760 1,5
265 10,23 25 1740 1,55
301 9,02 22 1690 1,65
340 8 19 1650 1,8
400 6,8 17 1590 1,75
1,1 175 8 54 1570 0,85 1400
206 6,8 46 1580 0,95
203 13,39 47 1590 0,85 2720
217 12,48 44 1580 0,9
249 10,91 39 1570 1
265 10,23 36 1560 1,05
301 9,02 32 1540 1,1
340 8 28 1510 1,25
400 6,8 24 1470 1,2
1,5 301 9,02 44 1330 0,85
340 8 39 1350 0,9
400 6,8 33 1340 0,9

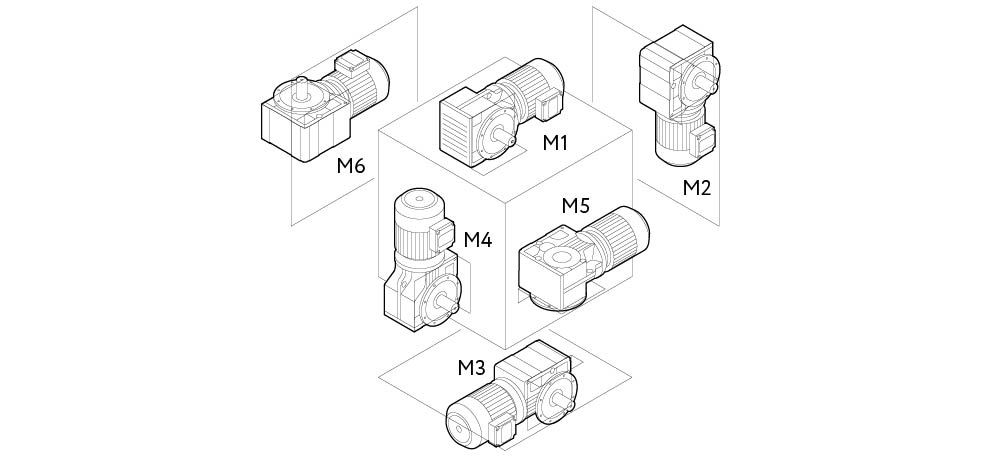

Монтажное положение:








Монтажное исполнение S-01.jpg

Условное обозначение:

UD-S47 условное обозначение.png



1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.





Габаритные и присоединительные размеры:

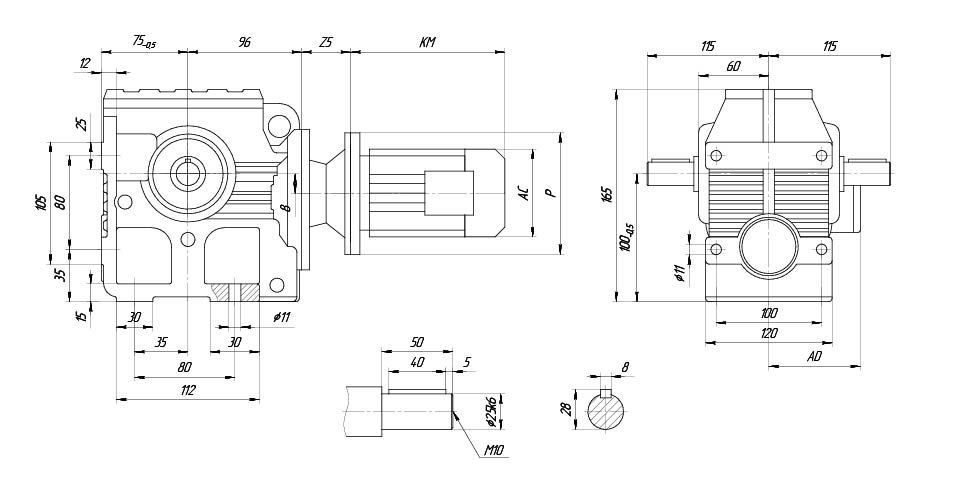

UD-S47...    S-исполнение на лапах с цельными валом и сквозными отверстиями


Мотор-редуктор S47-01.jpg

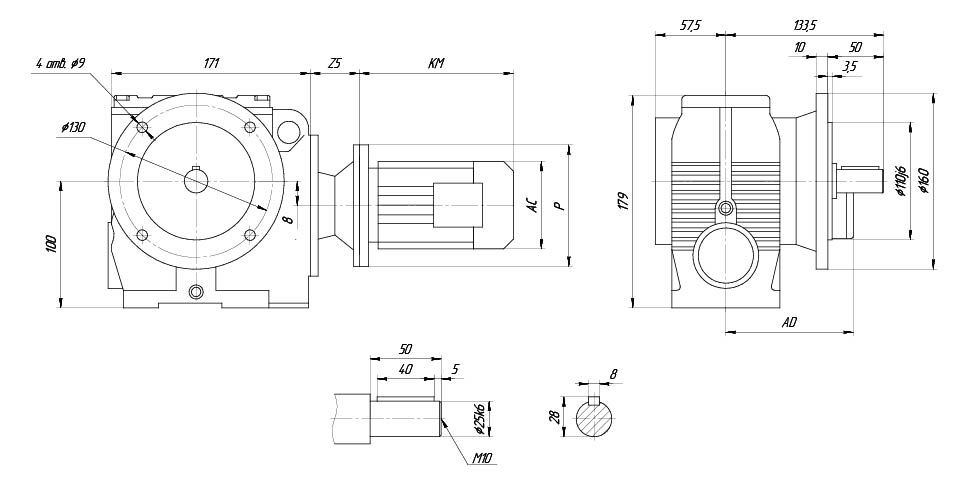

UD-SF47...   SF- исполнение на фланце с цельным валом

Мотор-редуктор S47-02.jpg

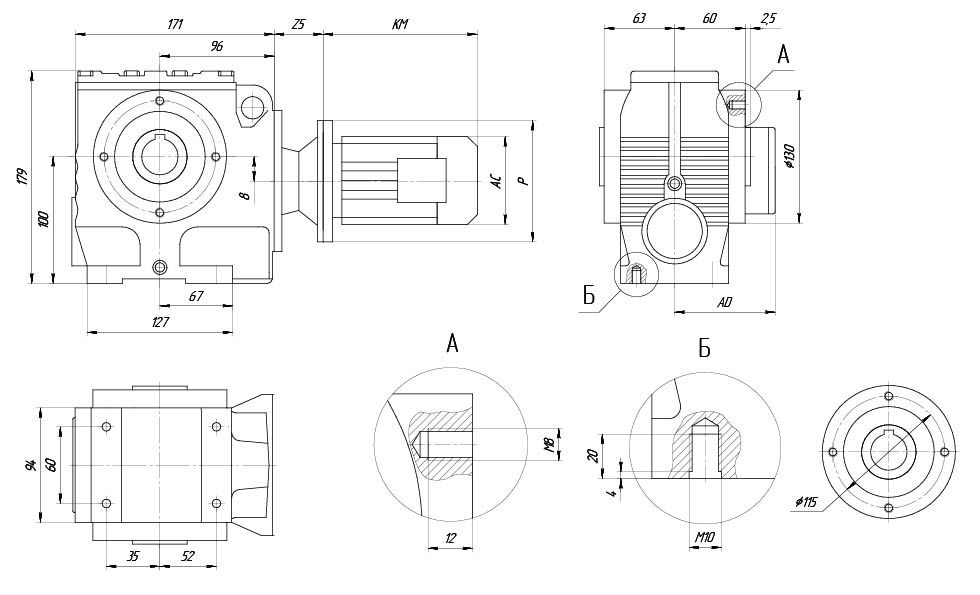

UD-SA47...   SA-исполнение с полым валом и резьбовыми отверстиями

Мотор-редуктор S47-03.jpg

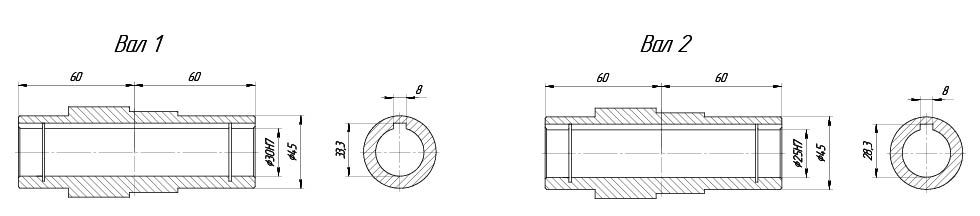

Исполнение полого выходного вала

Мотор-редуктор S47-04.jpg





   Исполнение 1 Исполнение 2   Исполнение 3
 P, мм  140 160  200
 Z5, мм  50  55  60
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя





UD-SAF47...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S47-05.jpg

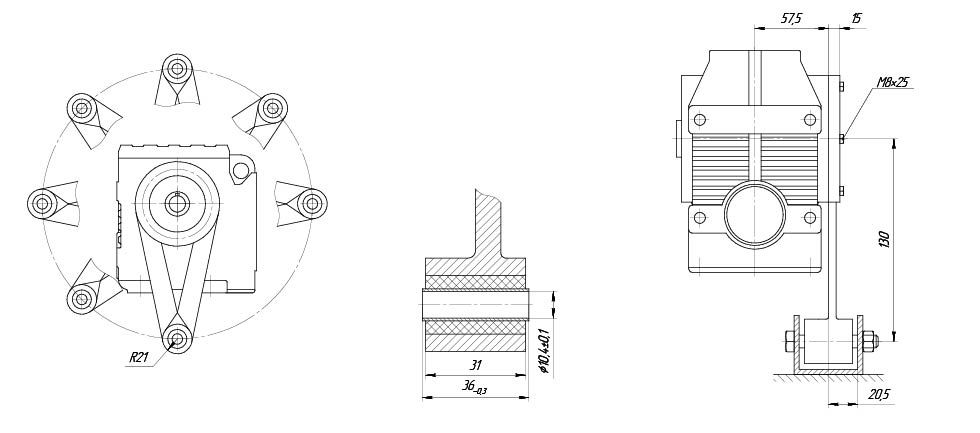

UD-S..47/T..   Исполнение с реактивной штангой


Мотор-редуктор S47-06.jpg





Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 4,5 201,1 138 5490 1,3 900
4,9 184,8 129 5540 1,4
5,7 158,12 112 5610 1,55
6,6 137,05 99 5660 1,75
7 128,1 93 5680 1,85
7 201 95 5680 1,8 1400
7,6 184,8 89 5700 1,9
8,9 158,12 77 5740 2,2
10 137,05 68 5780 2,5
11 128,1 64 5790 2,6
13 110,73 57 5810 3
0,18 4,5 201,1 215 5090 0,85 900
4,9 184,8 199 5180 0,9
5,7 158,12 173 5320 1
6,6 137,05 153 5420 1,1
7 128,1 144 5470 1,2
7 201 149 5440 1,15 1400
7,6 184,8 138 5490 1,25
8,9 158,12 121 5570 1,4
10 137,05 107 5630 1,6
11 128,1 100 5660 1,65
13 110,73 88 5700 1,9
15 94,08 77 5750 2,2
17 84 69 5770 2,4
20 71,75 60 5800 2,8
20 69,39 69 5750 2,2
0,25 7 201 210 5120 0,8 1400
7,6 184,8 195 5210 0,85
8,9 158,12 170 5340 1
10 137,05 150 5440 1,1
11 128,1 141 5480 1,2
13 110,73 124 5560 1,35
15 94,08 108 5630 1,55
17 84 98 5670 1,7
20 71,75 85 5720 1,95
20 69,39 97 5640 1,6
21 67,2 80 5740 2,1
22 63,8 90 5670 1,7
26 54,59 78 5720 2
30 47,32 68 5760 2,3
0,37 10 137,05 210 5110 0,8 1400
11 128,1 199 5190 0,85
13 110,73 175 5320 0,95
15 94,08 151 5430 1,1
17 84 137 5500 1,2
20 71,75 119 5580 1,4
20 69,39 136 5460 1,15
21 67,2 112 5610 1,5
22 63,8 126 5510 1,25
26 54,59 109 5590 1,4
30 47,32 96 5410 1,6
32 44,22 90 5330 1,75
37 38,23 78 5140 2
43 32,48 67 4930 2,3
48 29 60 4790 2,6
57 24,77 52 4590 3
60 23,2 49 4510 3,1
69 20,33 46 4180 2,4
72 17,62 40 4030 2,8
79 16,47 37 3960 3
0,55 17 84 205 5140 0,8 1400
20 71,75 179 5290 0,95
21 67,2 169 5350 1
26 54,59 165 5130 0,95
30 47,32 144 5010 1
32 44,22 135 4950 1,15
37 38,23 118 4810 1,3
43 32,48 101 4650 1,55
48 29 91 4540 1,7
57 24,77 78 4380 2
60 23,2 74 4310 2,1
69 20,33 69 3920 1,6
79 17,62 60 3810 1,85
85 16,47 56 3750 1,95
98 14,24 49 3630 2,2
116 12,1 42 3500 2,6
130 10,8 37 3400 2,9
152 9,23 32 3270 3,4
0,75 30 47,32 194 4530 0,8 1400
32 44,22 182 4500 0,85
37 38,23 159 4420 1
43 32,48 136 4310 1,15
48 29 122 4230 1,25
57 24,77 106 4110 1,45
60 23,2 99 4060 1,55
69 20,33 93 3610 1,2
79 17,62 81 3530 1,35
85 16,47 76 3490 1,45
98 14,24 66 3410 1,65
116 12,1 56 3300 1,95
130 10,8 50 3230 2,2
152 9,23 43 3120 2,5
162 8,64 41 3070 2,7
192 7,28 34 2950 3
1,1 48 29 177 3720 0,9 1400
57 24,77 153 3670 1
60 23,2 143 3640 1,05
72 19,54 122 3560 1,2
79 17,62 117 3070 0,95
85 16,47 109 3060 1
98 14,24 95 3030 1,15
116 12,1 81 2980 1,35
130 10,8 73 2940 1,5
152 9,23 63 2870 1,75
162 8,64 59 2840 1,85
192 7,28 50 2750 2,1
1,5 98 14,24 19 2610 0,85 1400
116 12,1 110 2620 1
130 10,8 99 2620 1,1
152 9,23 85 2590 1,3
162 8,64 79 2580 1,35
192 7,28 67 2530 1,55

Монтажное положение:








Монтажное исполнение S-01.jpg

Условное обозначение:

UD-S57 условное обозначение.png

1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.





Габаритные и присоединительные размеры:

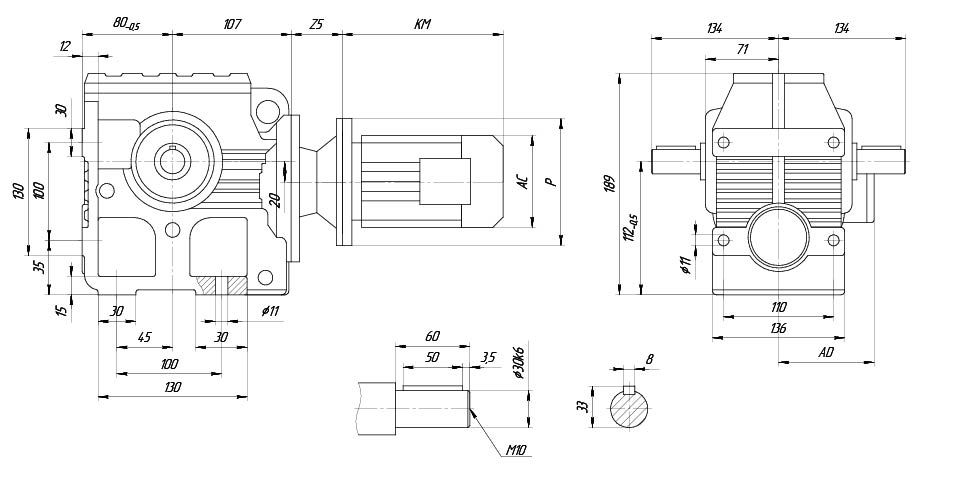

UD-S57...    S-исполнение на лапах с цельными валом и сквозными отверстиями


Мотор-редуктор S57-01.jpg

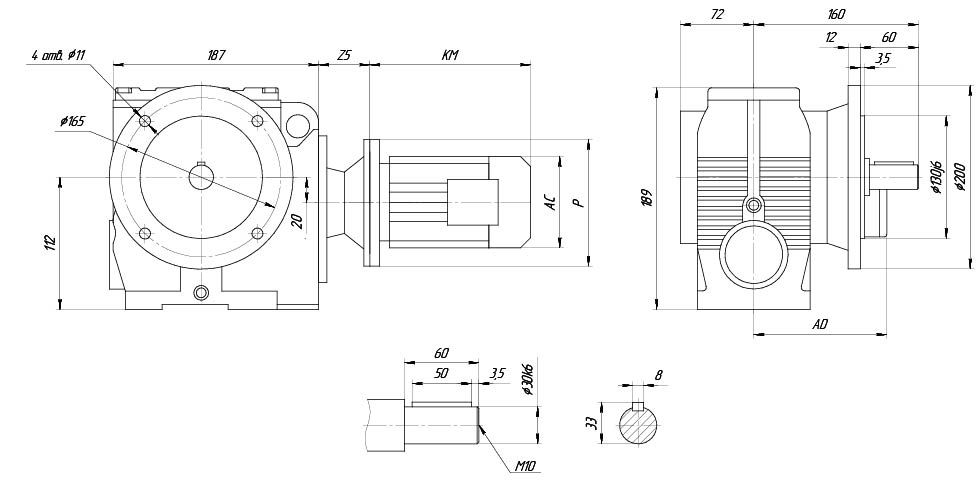

UD-SF57...   SF- исполнение на фланце с цельным валом

Мотор-редуктор S57-02.jpg

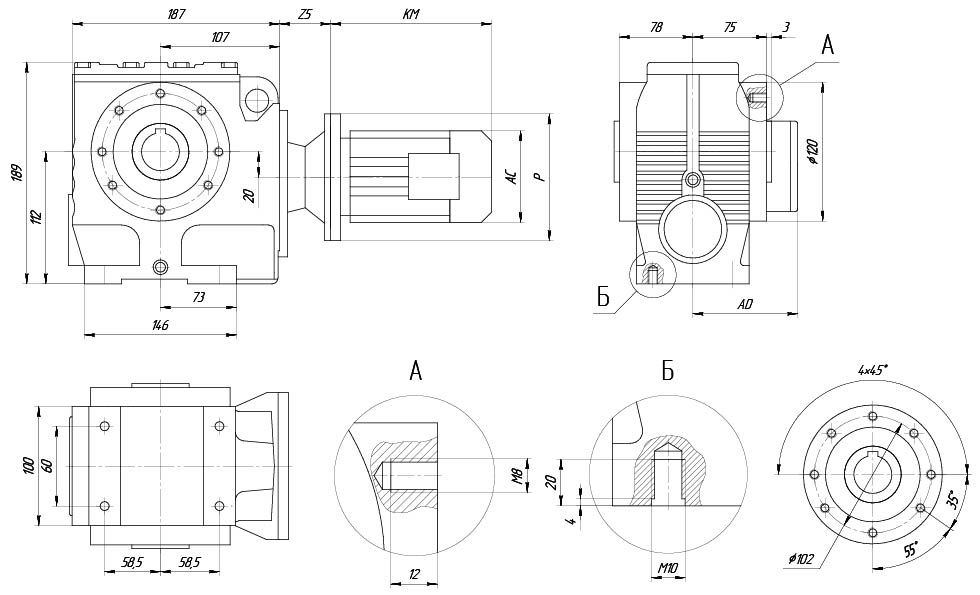

UD-SA57...   SA-исполнение с полым валом и резьбовыми отверстиями


Мотор-редуктор S57-03.jpg

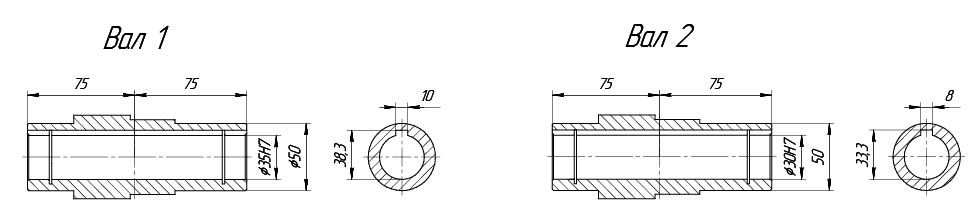

Исполнение полого выходного вала

Мотор-редуктор S57-04.jpg



   Исполнение 1  Исполнение 2 Исполнение 3   Исполнение 4  Исполнение 5
 P, мм  140 160  200  250  300
 Z5, мм  50  55  60  80  90
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя




UD-SAF57...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S57-05.jpg

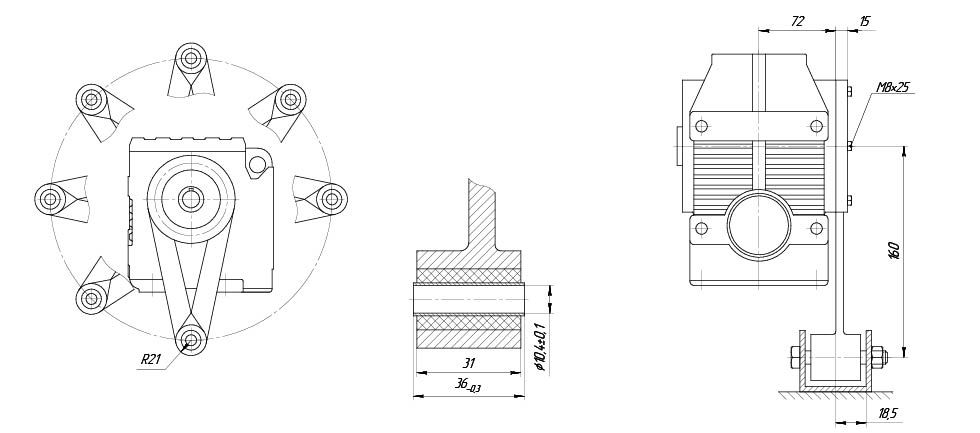

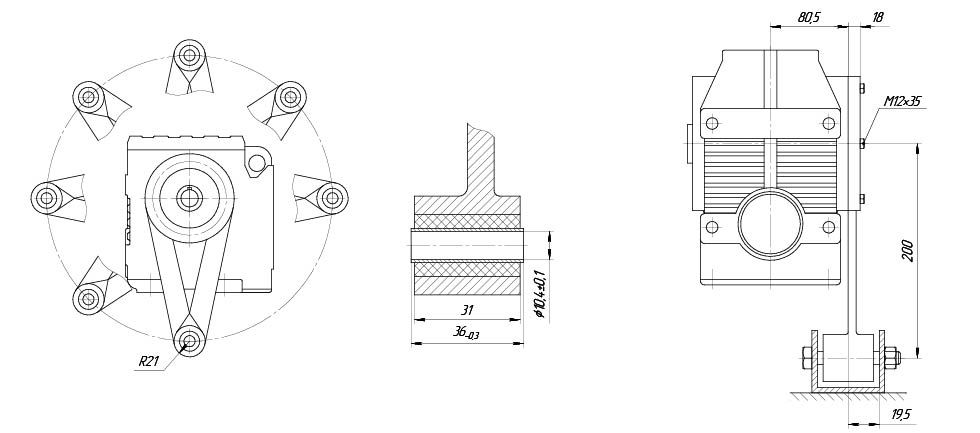

UD-S..57/T..   Исполнение с реактивной штангой

Мотор-редуктор S57-06.jpg







Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 4,5 201 143 8050 2,1 900
4,9 184,8 133 8090 2,2
5,7 158,12 116 8150 2,5
6,6 137,05 103 8180 2,9
0,18 4,5 201 220 7670 1,35 900
4,9 184,8 205 7760 1,45
5,7 158,12 180 7900 1,65
6,6 137,05 159 7990 1,85
7 201 154 8010 1,9 1400
7,6 184,8 143 8050 2,1
8,9 158,12 125 8120 2,4
10 137,05 110 8160 2,7
0,25 4,5 201 305 7050 1 900
4,9 184,8 285 7230 1,05
5,7 158,12 245 7510 1,2
6,6 137,05 220 7690 1,35
7 128,1 205 7760 1,45
7 201 215 7700 1,35 1400
7,6 184,8 200 7790 1,45
8,9 158,12 176 7920 1,7
10 137,05 155 8010 1,9
11 128,1 146 8040 2
13 110,73 129 8110 2,3
15 94,08 111 8160 2,7
17 84 101 8190 2,9
0,37 5,7 158,12 360 6490 0,8 900
6,6 137,05 315 6930 0,95
7 128,1 300 7100 1
8,1 110,73 265 7390 1,1
9,6 94,08 230 7630 1,3
11 84 205 7760 1,45
7 201 305 7050 0,95 1400
7,6 184,8 285 7230 1,05
8,9 158,12 245 7510 1,2
10 137,05 220 7690 1,35
11 128,1 205 7770 1,45
0,37 13 110,73 180 7900 1,65 1400
15 94,08 156 8000 1,9
17 84 141 8060 2,1
20 71,75 122 8130 2,4
20 69,39 139 8070 1,75
21 67,2 115 8150 2,5
22 63,8 128 8110 1,9
0,55
9,6 94,08 340 6710 0,85 1400
11 84 305 7030 0,95
13 71,75 265 7360 1,1
13 67,2 250 7470 1,15
16 54,59 245 7520 1,1
19 47,32 215 7710 1,25
20 44,22 200 7790 1,35
24 38,23 176 7920 1,55
8,9 158,12 370 6330 0,8
10 137,05 330 6820 0,9
11 128,1 310 7010 0,95
13 110,73 270 7320 1,1
15 94,08 235 7590 1,25
17 84 210 7730 1,4
20 71,75 184 7880 1,55
21 67,2 174 7930 1,65
26 54,59 167 7960 1,45
30 47,32 146 8040 1,7
32 44,22 137 8080 1,8
37 38,23 120 8130 2
43 32,48 103 7970 2,4
48 29 92 7730 2,7
57 24,77 79 7390 3,1
60 23,2 75 7250 3,3
69 20,33 69 6760 2,4
0,75 13 71,75 365 6430 0,8 900
13 67,2 345 6660 0,85
16 56,6 295 7140 1
19 47,32 295 7150 0,9
20 44,22 275 7300 1
13 110,73 365 6400 0,8 1400
15 94,08 315 6930 0,95
17 84 285 7210 1,05
20 71,75 250 7500 1,15
21 67,2 235 7590 1,2
26 54,59 225 7650 1,1
30 47,32 197 7810 1,25
32 44,22 185 7870 1,35
37 38,23 161 7980 1,5
43 32,48 138 7670 1,8
48 29 124 7450 2
57 24,77 107 7150 2,3
60 23,2 100 7030 2,5
69 20,33 93 6490 1,8
79 17,62 81 6260 2,1
85 16,47 76 6160 2,2
98 14,24 66 5930 2,6
1,1 20 71,75 360 6480 0,8 1400
21 67,2 340 6710 0,85
26 54,59 290 7180 0,9
30 47,32 285 7220 0,85
32 44,22 265 7360 0,9
37 38,23 235 7410 1,05
43 32,48 200 7170 1,25
48 29 179 7000 1,35
57 24,77 154 6760 1,6
60 23,2 145 6660 1,7
69 20,33 123 6390 1,75
79 17,62 117 5870 1,45
85 16,47 110 5780 1,55
98 14,24 95 5610 1,75
116 12,1 82 5400 2,1
130 10,8 73 5260 2,3
152 9,23 63 5050 2,7
1,5 43 32,48 270 6630 0,9 1400
48 29 245 6520 1
57 24,77 210 6340 1,15
60 23,2 196 6270 1,25
69 20,33 167 6060 1,3
79 17,62 159 5430 1,05
85 16,47 149 5380 1,15
98 14,24 129 5250 1,3
116 12,1 110 5100 1,55
130 10,8 99 4980 1,7
152 9,23 85 4820 2
2,2 98 14,24 190 4640 0,9 1400
116 12,1 162 4580 1,05
130 10,8 145 4520 1,15
152 9,23 124 4420 1,35
162 8,64 117 4380 1,4
192 7,28 99 4250 1,5
3 130 10,8 199 3990 0,85 1400
152 9,23 171 3970 1
162 8,64 160 3960 1,05
192 7,28 136 3900 1,1

Монтажное положение:







Монтажное исполнение S-01.jpg

Условное обозначение:

UD-S67 условное обозначение.png

1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.



Габаритные и присоединительные размеры:

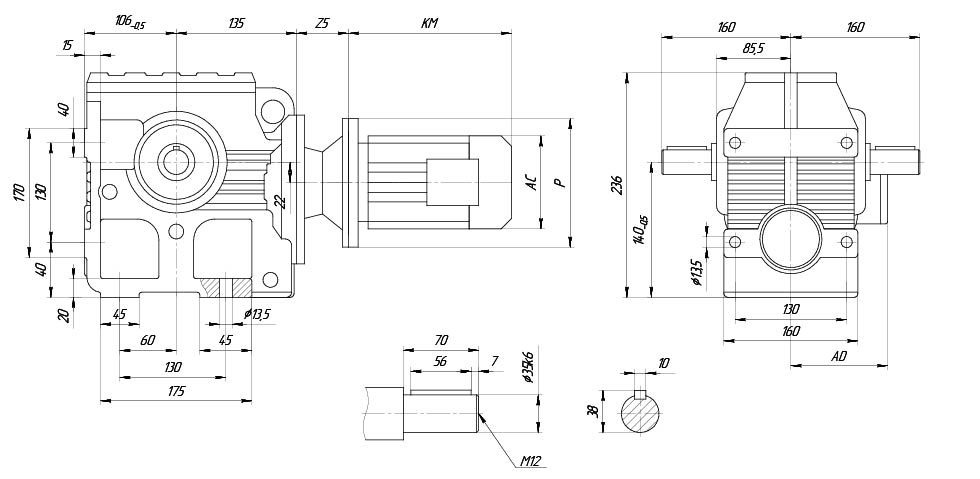

UD-S67...    S-исполнение на лапах с цельными валом и сквозными отверстиями


Мотор-редуктор S67-01.jpg

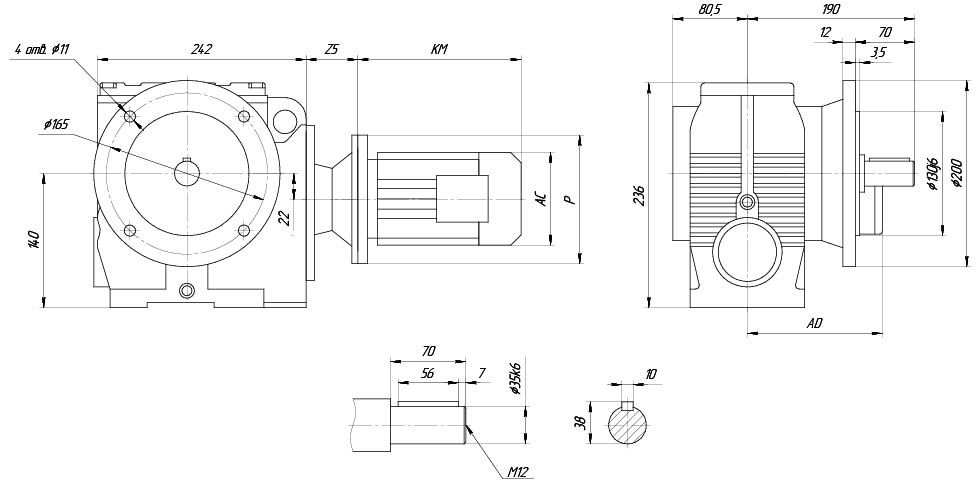

UD-SF67...   SF- исполнение на фланце с цельным валом

Мотор-редуктор S67-02.jpg

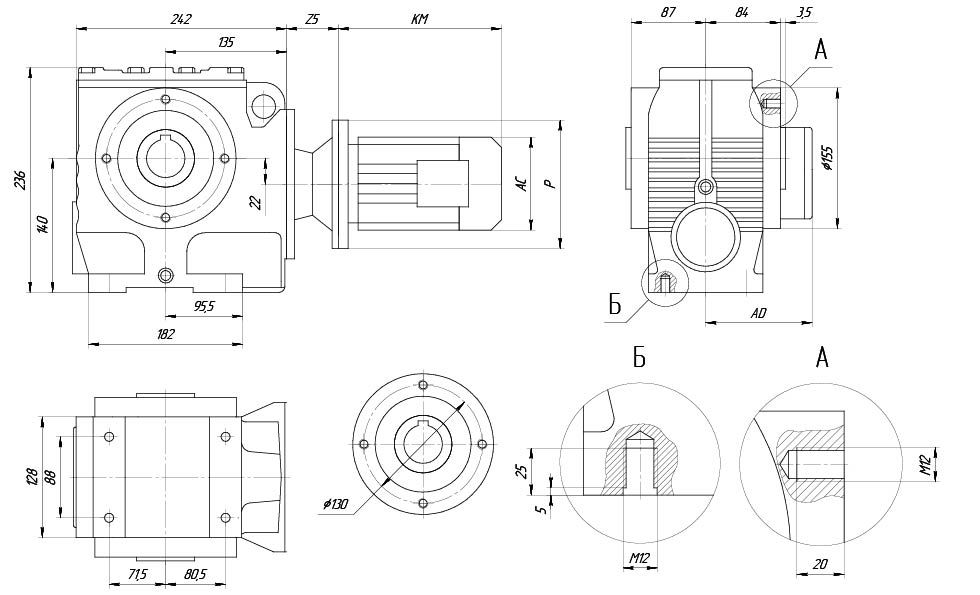

UD-SA67...   SA-исполнение с полым валом и резьбовыми отверстиями

Мотор-редуктор S67-03.jpg

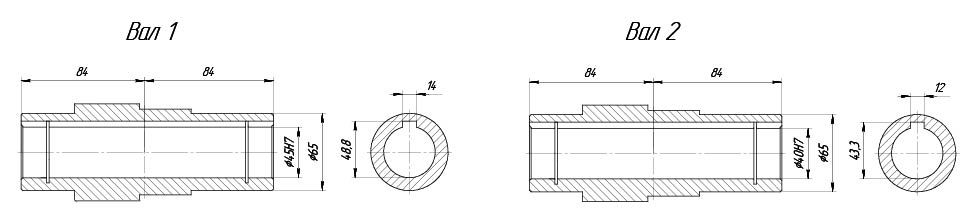

Исполнение полого выходного вала

Мотор-редуктор S67-04.jpg



 Исполнение 1  Исполнение 2 Исполнение 3   Исполнение 4  Исполнение 5
 P, мм  140  160  200  300
 Z5, мм  50  55  60  90
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя

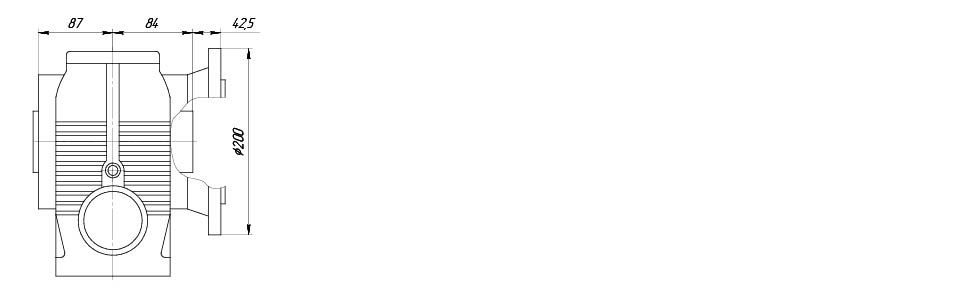

UD-SAF67...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S67-05.jpg


UD-S..67/T..   Исполнение с реактивной штангой

Мотор-редуктор S67-06.jpg





Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,18 4,1 217,41 255 10300 2,2 900
4,7 190,11 225 10400 2,5
5 180,6 215 10400 2,6
0,25 3,1 217,41 435 9350 1,3 690
3,6 190,11 390 9670 1,45
3,8 180,6 370 9770 1,5
4,3 158,45 330 9980 1,7
4,1 217,41 350 9890 1,6 900
4,7 190,11 310 10100 1,8
5 180,6 295 10100 1,9
5,7 158,45 265 10300 2,1
6,4 217,41 245 10300 2,1 1400
7,4 190,11 220 10400 2,4
7,8 180,6 210 10500 2,5
8,8 158,45 187 10500 2,8
10,4 134,4 161 10600 3,2
11,5 121,33 147 10600 3,5
13,1 106,75 131 10700 4
0,37 4,1 217,41 505 8810 1,1 900
4,7 190,11 450 9260 1,25
5 180,6 430 9400 1,3
5,7 158,45 380 9700 1,45
6,4 217,41 345 9900 1,5 1400
7,4 190,11 310 10100 1,7
7,8 180,6 295 10200 1,75
8,8 158,45 260 10300 2
10,4 134,4 225 10400 2,3
11,5 121,33 205 10500 2,5
0,55 6,4 217,41 520 8660 1 1400
7,4 190,11 465 9150 1,1
7,8 180,6 445 9300 1,15
8,8 158,45 395 9620 1,3
10,4 134,4 340 9930 1,55
11,5 121,33 310 10100 1,65
13,1 106,75 275 10200 1,85
13,9 100,8 265 10300 1,95
16,3 85,83 230 10400 2,3
18,7 75,06 230 10400 2,1
21,3 65,63 205 10500 2,3
0,75 7,4 190,11 625 7570 0,85 1400
7,8 180,6 595 7900 0,85
8,8 158,45 530 8570 1
10,4 134,4 460 9180 1,15
11,5 121,33 420 9470 1,25
13,1 106,75 375 9750 1,4
13,9 100,8 355 9860 1,45
16,3 85,83 305 10100 1,7
18,7 75,06 310 10100 1,55
21,3 65,63 275 10200 1,75
22,5 62,35 260 10300 1,85
25,6 54,7 230 10300 2,1
30,2 46,4 198 9840 2,4
1,1 11,5 121,33 605 7790 0,85 1400
13,1 106,75 540 8490 0,95
13,9 100,8 515 8740 1
16,3 85,83 445 9300 1,15
18,7 75,06 405 9550 1,3
21 65,63 400 9610 1,2
23 62,35 380 9720 1,25
26 54,7 335 9560 1,45
30 46,4 285 9240 1,65
33 41,89 260 9040 1,85
38 36,85 230 8780 2,1
40 34,8 220 8660 2,2
47 29,63 187 8330 2,6
1,5 16,3 85,83 600 7850 0,85 1400
18,7 75,06 550 8390 0,95
21 65,63 540 8510 0,9
23 62,35 515 8740 0,95
26 54,7 455 8810 1,05
30 46,4 390 8590 1,25
33 41,89 355 8450 1,35
38 36,85 310 8250 1,55
40 34,8 295 8160 1,6
47 29,63 255 7900 1,9
52 26,93 230 7740 2,1
57 24,44 220 7000 1,55
60 23,22 210 6950 1,6
69 20,37 186 6790 1,85
81 17,28 159 6580 2,1
90 15,6 144 6440 2,4
102 13,73 127 6260 2,7
2,2 30 46,4 570 7480 0,85 1400
33 41,89 515 7440 0,95
38 36,85 460 7360 1,05
40 34,8 435 7320 1,1
47 29,63 370 7180 1,3
52 26,93 340 7080 1,4
60 23,22 295 6920 1,6
69 20,37 275 6060 1,25
81 17,28 235 5960 1,45
90 15,6 210 5880 1,6
102 13,73 186 5770 1,85
108 12,96 176 5710 1,95
127 11,03 151 5550 2,3
140 10,03 137 5450 2,5
161 8,69 119 5300 2,8
3 40 34,8 595 6350 0,8 1400
47 29,63 510 6350 0,95
52 26,93 465 6330 1,05
60 23,22 405 6270 1,2
69 20,37 375 5230 0,9
81 17,28 320 5250 1,05
90 15,6 290 5240 1,15
102 13,73 255 5210 1,35
108 12,96 240 5190 1,4
127 11,03 205 5100 1,65
140 10,03 188 5050 1,8
161 8,69 164 4940 2
185 7,56 143 4830 2,1
4 81 17,28 420 3810 0,8 1400
90 15,6 380 4180 0,9
102 13,73 335 4500 1
108 12,96 320 4520 1,05
127 11,03 270 4530 1,25
140 10,03 245 4520 1,35
161 8,69 215 4490 1,55
185 7,56 188 4430 1,55
5,5 127 11,03 370 2930 0,9 1400
140 10,03 340 3260 1
161 8,69 295 3670 1,15
185 7,56 255 3850 1,15

Монтажное положение:







Монтажное исполнение S-01.jpg

Условное обозначение:

UD-S77 условное обозначение.png

1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.



Габаритные и присоединительные размеры:

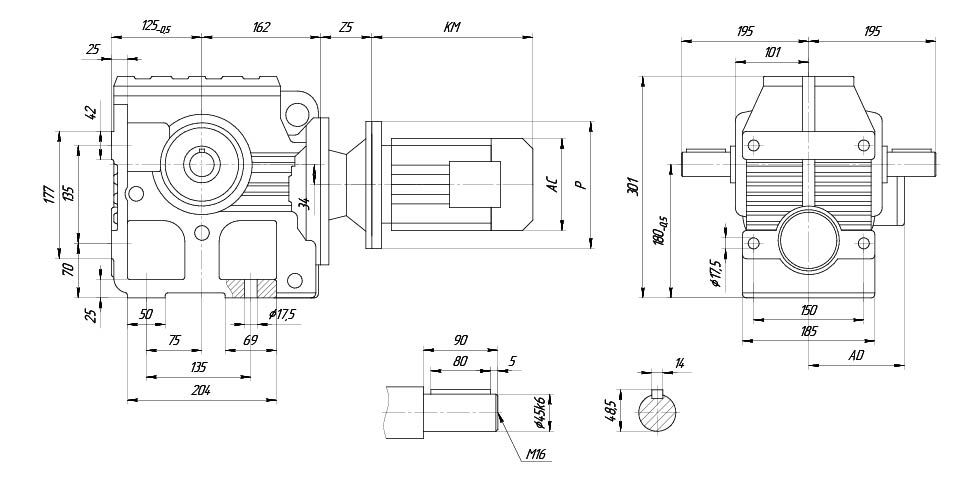

UD-S77...    S-исполнение на лапах с цельными валом и сквозными отверстиями


Мотор-редуктор S77-01.jpg

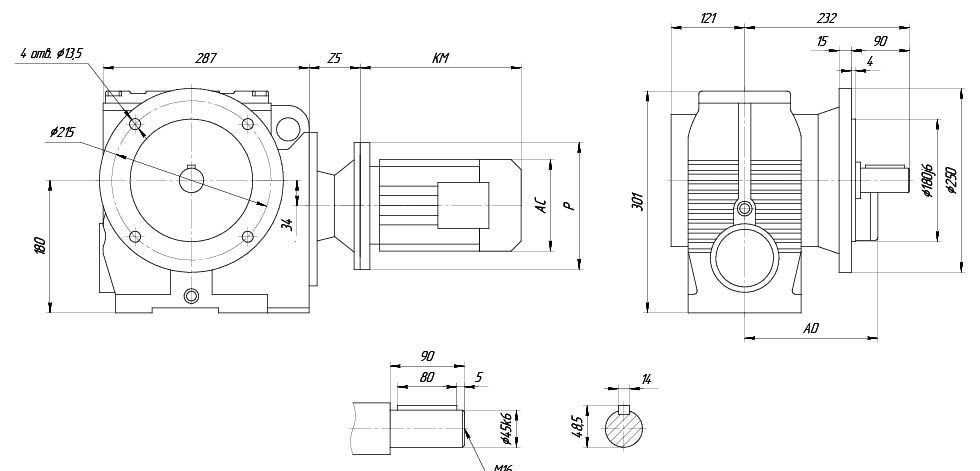

UD-SF77...   SF- исполнение на фланце с цельным валом

Мотор-редуктор S77-02.jpg

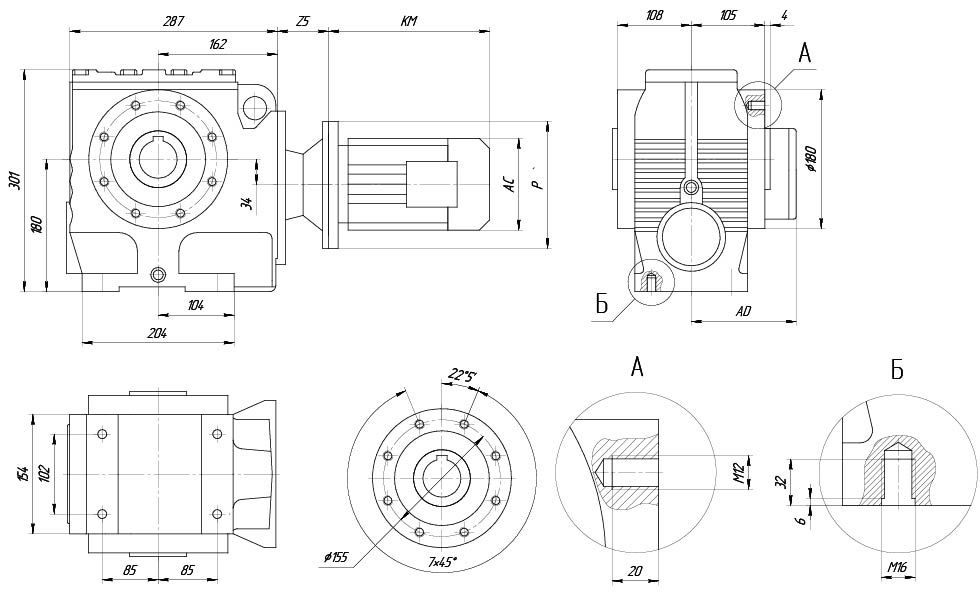

UD-SA77...   SA-исполнение с полым валом и резьбовыми отверстиями

Мотор-редуктор S77-03.jpg

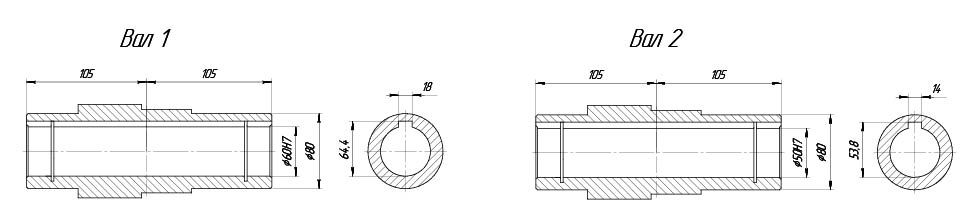

Исполнение полого выходного вала

Мотор-редуктор S77-04.jpg

   Исполнение 1  Исполнение 2 Исполнение 3   Исполнение 4  Исполнение 5
 P, мм  160  200  250  300  350
 Z5, мм  55  60  80  90  30
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя

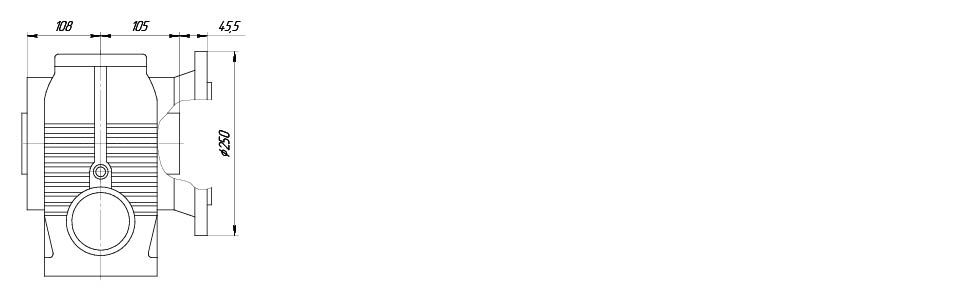

UD-SAF77...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S77-05.jpg

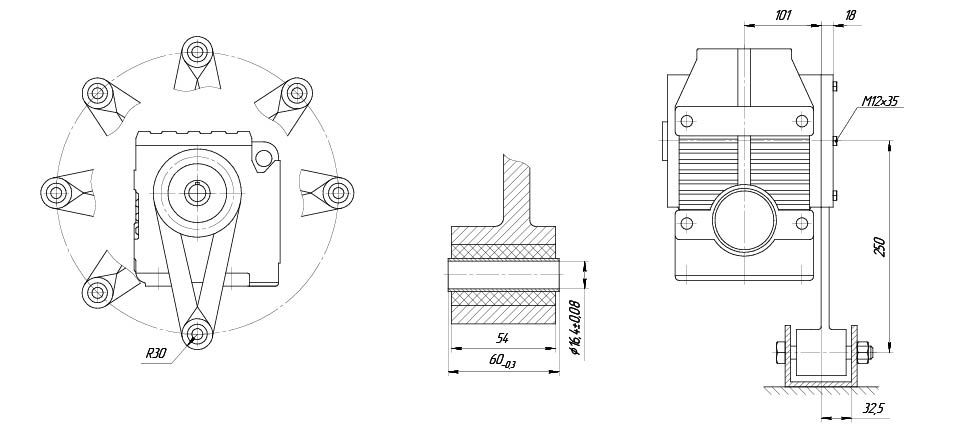

UD-S..77/T..   Исполнение с реактивной штангой

Мотор-редуктор S77-06.jpg





Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,37 3,1 225,26 735 15200 1,75 700
3,2 214 700 15300 1,8
3,6 189,09 630 15600 2
4,3 161,6 545 15900 2,3
3,5 256,47 645 15600 2 900
4 225,26 575 15800 2,2
4,2 214 545 15900 2,3
0,55 3,1 225,26 1090 13200 1,15 700
3,2 214 1040 13500 1,2
3,6 189,09 930 14200 1,35
4,3 161,6 810 14900 1,55
3,5 256,47 960 14100 1,35 900
4 225,26 850 14700 1,5
4,2 214 810 14800 1,55
4,8 189,09 730 15200 1,75
5,6 161,6 635 15600 2
5,5 256,47 660 15500 1,9 1400
6,2 225,26 590 15800 2,2
6,5 214 560 15800 2,3
7,4 189,09 505 16000 2,5
0,75 4 225,26 1160 12700 1,1 900
4,2 214 1110 13100 1,15
4,8 189,09 990 13900 1,3
5,6 161,6 860 14600 1,45
5,5 256,47 890 14500 1,45 1400
6,2 225,26 790 14900 1,6
6,5 214 755 15100 1,7
7,4 189,09 675 15400 1,9
8,7 161,6 585 15800 2,2
9,4 148,15 545 15900 2,3
11 130 480 16000 2,5
11 123,2 460 16000 2,6
13 107,83 405 16000 2,9
1,1 6,2 225,26 1150 12800 1,1 1400
6,5 214 1100 13200 1,15
7,4 189,09 980 13900 1,3
8,7 161,6 850 14700 1,5
9,4 148,15 785 15000 1,6
11 130 695 15400 1,75
11 123,2 665 15500 1,8
13 107,83 585 15800 2
14 97,14 535 15900 2,1
16 85,22 470 16000 2,3
1,5 7,4 189,09 1330 10600 0,95 1400
8,7 161,6 1150 12700 1,1
9,4 148,15 1060 13400 1,15
11 130 940 14100 1,3
11 123,2 900 14400 1,35
13 107,83 795 14900 1,45
14 97,14 725 15300 1,6
16 85,22 640 15400 1,7
19 75,09 650 14100 1,7
20 71,33 620 14000 1,8
21 66,67 510 14600 2
22 63,03 550 13700 2
25 56,92 440 14000 2,3
26 53,87 470 13200 2,3
28 49,38 435 13000 2,5
32 43,33 385 12600 2,9
2,2 11 130 1390 6140 0,85 1400
11 123,2 1320 11100 0,9
13 107,83 1170 12600 1
14 97,14 1060 13400 1,1
16 85,22 940 14100 1,15
19 75,09 840 13800 1,4
21 66,67 745 13500 1,3
22 63,03 810 12400 1,35
25 56,92 645 13100 1,55
26 53,87 695 12100 1,6
28 49,38 635 11900 1,75
32 43,33 560 11700 1,95
34 41,07 535 11600 2,1
39 35,94 470 11300 2,3
43 32,38 425 11000 2,6
49 28,41 375 10700 2,8
56 25,07 330 10400 3,1
61 22,89 310 9490 2,3
67 20,99 285 9340 2,5
3 16 85,22 1290 11500 0,85 1400
19 75,09 1150 12500 0,95
21 66,67 1020 12400 1
22 63,03 1110 10900 1
25 56,92 880 12100 1,1
26 53,87 950 10800 1,15
28 49,38 880 10800 1,25
32 43,33 770 10700 1,4
34 41,07 735 10600 1,5
39 35,94 645 10400 1,7
43 32,38 585 10300 1,85
49 28,41 515 10100 2
56 25,07 455 9840 2,2
61 22,89 430 8680 1,65
67 20,99 395 8590 1,8
76 18,42 345 8450 2
80 17,45 330 8390 2,2
92 15,28 290 8210 2,5
102 13,76 260 8060 2,7
116 12,07 230 7870 3,1
131 10,65 205 7670 3,5
4 25 56,92 1160 10800 0,85 1400
26 53,87 1250 9250 0,9
28 49,38 1150 9320 0,95
32 43,33 1020 9370 1,1
34 41,07 960 9370 1,15
39 35,94 850 9340 1,3
43 32,38 765 9290 1,4
49 28,41 1675 9190 1,55
56 25,07 600 9070 1,7
61 22,89 565 7650 1,25
67 20,99 520 7650 1,35
76 18,42 455 7620 1,55
80 17,45 435 7590 1,65
92 15,28 380 7510 1,85
102 13,76 345 7430 2,1
116 12,07 300 7310 2,4
131 10,65 265 7170 2,7
148 9,44 235 7030 3,1
174 8,06 1205 6830 3,3
5,5 34 41,07 1320 7560 0,85 1400
39 35,94 1160 7750 0,95
43 32,38 1050 7850 1,05
49 28,41 920 7920 1,15
56 25,07 820 7940 1,25
63 22,22 725 7920 1,35
76 18,42 625 5920 1,15
80 17,45 590 6170 1,2
92 15,28 520 6490 1,35
102 13,76 470 6510 1,5
116 12,07 410 6500 1,75
131 10,65 365 6450 2
148 9,44 325 6390 2,2
174 8,06 275 6280 2,5
7,5 49 28,41 1260 6240 0,85 1400
56 25,07 1110 6450 0,9
63 22,22 990 6600 1
76 18,42 850 1860 0,85
80 17,45 810 2290 0,9
92 15,28 705 3250 1
102 13,76 640 3890 1,1
116 12,07 560 4570 1,3
131 10,65 1495 5110 1,45
148 9,44 440 5540 1,65
174 8,06 380 5560 1,8



Монтажное положение:








Монтажное исполнение S-01.jpg

Условное обозначение:

UD-S87 условное обозначение.png



1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.





Габаритные и присоединительные размеры:

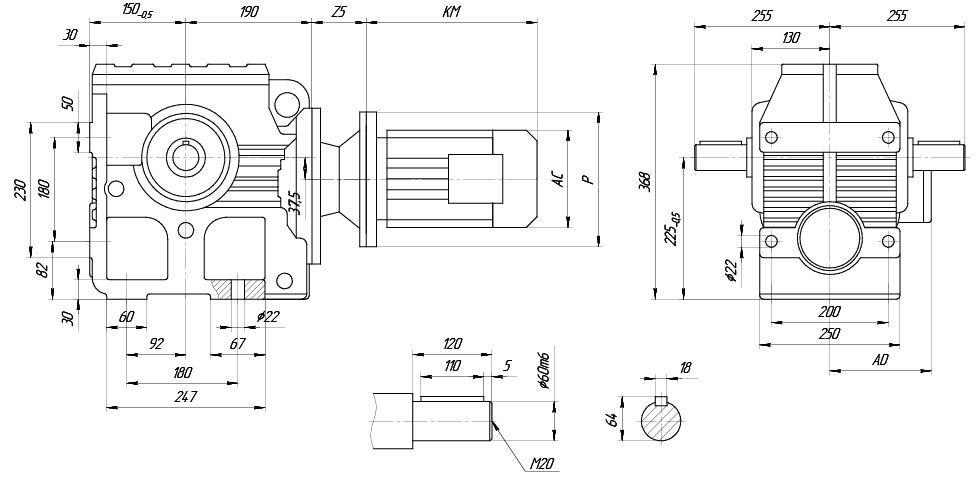

UD-S87...    S-исполнение на лапах с цельными валом и сквозными отверстиями


Мотор-редуктор S87-01.jpg

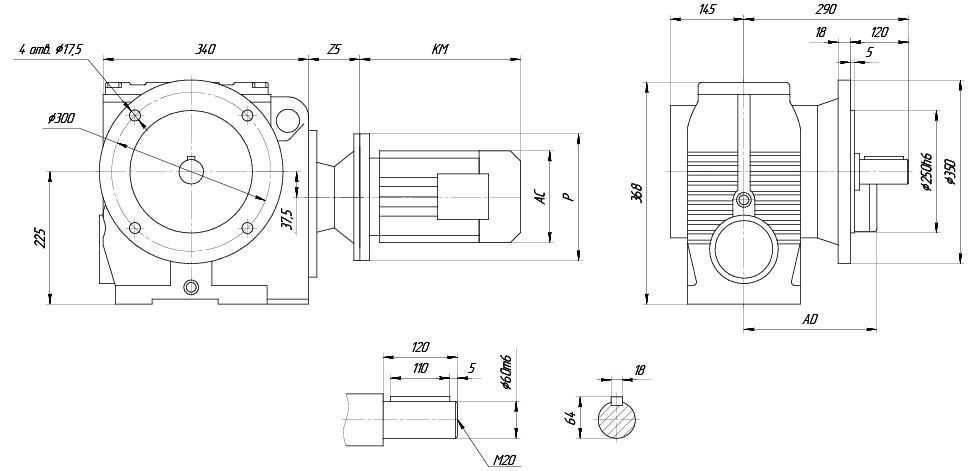

UD-SF87...   SF- исполнение на фланце с цельным валом

Мотор-редуктор S87-02.jpg

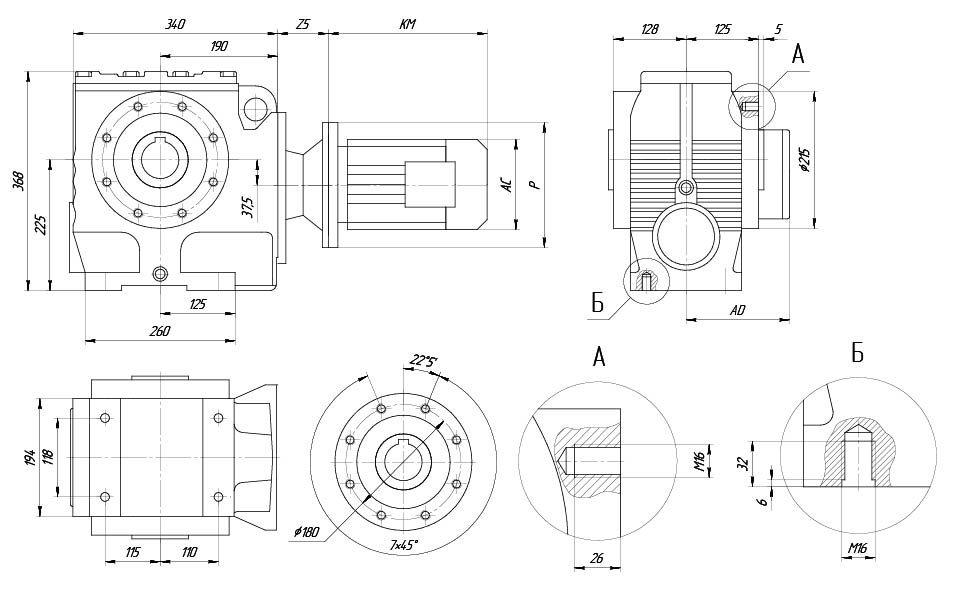

UD-SA87...   SA-исполнение с полым валом и резьбовыми отверстиями

Мотор-редуктор S87-03.jpg



Исполнение полого выходного вала

Мотор-редуктор S87-04.jpg


   Исполнение 1  Исполнение 2 Исполнение 3   Исполнение 4  Исполнение 5
 P, мм  160  200  250  300  350
 Z5, мм 55  60  80  90  90
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя

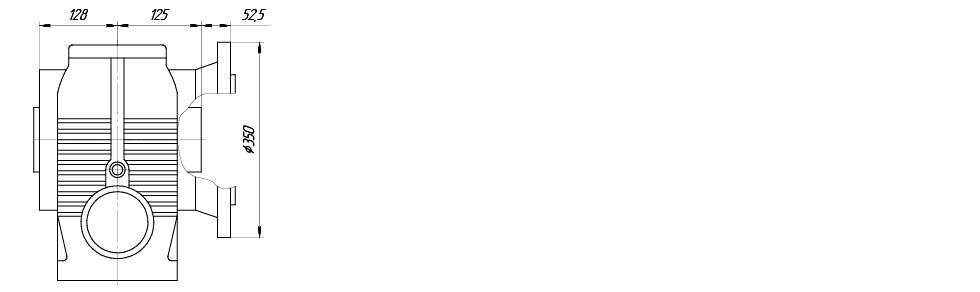

UD-SAF87...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S87-05.jpg

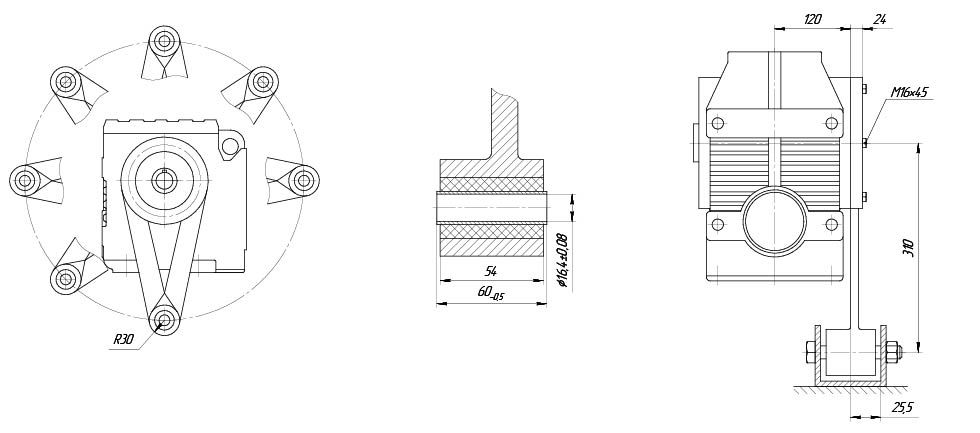

UD-S..87/T..   Исполнение с реактивной штангой

Мотор-редуктор S87-06.jpg





Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,37 2,4 288 980 29700 2,5 700
2,7 258,18 890 29800 2,8
3,1 222,4 775 29900 3,2
0,55 2,4 288 1450 29200 1,7
2,7 258,18 1320 29400 1,85
3,1 222,4 1150 29600 2,1
3,1 288 1130 29600 2,2 900
3,5 258,18 1020 29700 2,4
4 222,4 900 29800 2,7
4,4 202,96 820 29800 2,9
0,75 3,1 288 1540 29100 1,6
3,5 258,18 1400 29300 1,75
4 222,4 1220 29500 1,95
4,4 202,96 1120 29600 2,1
4,9 288 1050 29600 2,2 1400
5,4 258,18 950 29700 2,4
6,3 222,4 830 29800 2,8
6,9 202,96 765 29900 3
1,1 3,1 288 2220 28100 1,1 900
3,5 258,18 2010 28400 1,2
4 222,4 1760 28800 1,35
4,4 202,96 1620 29000 1,45
4,9 288 1520 29100 1,5 1400
5,4 258,18 1370 29300 1,65
6,3 222,4 1200 29500 1,9
6,9 202,96 1100 29600 2
7,8 180 990 29700 2,2
9,3 151,3 840 29800 2,5
1,5 3,5 258,18 2740 26600 0,9 900
4 222,4 2390 27700 1
4,4 202,96 2200 28100 1,1
5 180 1980 28500 1,2
4,9 288 2060 28300 1,1 1400
5,4 258,18 1860 28700 1,2
6,3 222,4 1630 29000 1,4
6,9 202,96 1500 29200 1,5
7,8 180 1340 29400 1,65
9,3 151,3 1140 29600 1,9
10 139,05 1060 29600 2
11 123,48 950 29700 2,2
13 110,4 850 29800 2,3
14 99,26 770 29900 2,5
2,2 5,4 258,18 2730 26800 0,85 1400
6,3 222,4 2380 27700 0,95
6,9 202,96 2190 28100 1,05
7,8 180 1970 28500 1,1
9,3 151,3 1680 28900 1,3
10 139,05 1550 29100 1,35
11 123,48 1390 29300 1,5
13 110,4 1250 29500 1,6
14 99,26 1130 29600 1,75
16 86,15 990 29700 1,9
17 81,76 1060 29600 1,5
18 77,14 890 29800 2
20 70,43 920 29700 1,75
22 64,27 840 29800 1,9
25 57 750 29900 2,1
3 7,8 180 2700 27100 0,8 1400
9,3 151,3 2300 27900 0,95
10 139,05 2130 28200 1
11 123,48 1900 28600 1,1
13 110,4 1720 28900 1,15
14 99,26 1550 29100 1,25
16 86,15 1360 29300 1,4
17 81,76 1460 29200 1,1
18 77,14 1230 29500 1,5
20 70,43 1260 29400 1,25
22 64,27 1160 29500 1,4
25 57 1030 29700 1,55
29 47,91 870 29800 1,85
32 44,03 800 29800 2
36 39,1 715 29900 2,2
40 34,96 640 29900 2,5
4 11 123,48 2510 27500 0,8 1400
13 110,4 2260 28000 0,9
14 99,26 2040 28400 0,95
16 86,15 1790 28800 1,05
18 77,14 1610 29000 1,15
20 70,43 1660 28900 0,95
22 64,27 1520 29100 1,05
25 57 1350 29300 1,2
29 47,91 1150 29500 1,4
32 44,03 1060 29600 1,5
36 39,1 940 29700 1,7
40 34,96 840 29800 1,9
45 31,43 760 29100 2,1
51 27,28 1665 28200 2,4
55 25,5 635 26600 1,95
5,5 18 77,14 2200 28100 0,85 1400
22 64 1850 28700 0,9
25 57 1850 28700 0,85
29 47,91 1560 29100 1
32 44,03 1440 29200 1,1
36 39,1 1280 29200 1,25
40 34,96 1150 28600 1,4
45 31,43 1040 28000 1,55
51 27,28 910 27200 1,75
55 25,5 870 25200 1,45
57 21,43 730 24500 1,7
71 19,7 675 24100 1,85
80 17,49 600 23500 2,1
90 15,64 535 23000 2,3
100 14,06 485 22500 2,6
115 12,21 420 21800 3
128 10,93 375 21200 3,3
7,5 32 44,03 1970 27800 0,8
36 39,1 1750 27400 0,9
40 34,96 1570 27000 1
45 31,43 1420 26500 1,15
51 27,28 1230 25900 1,3
55 25,5 1180 23500 1,05
57 21,43 1000 23000 1,25
71 19,7 920 22700 1,35
80 17,49 820 22300 1,5
90 15,64 730 21900 1,7
100 14,06 660 21500 1,9
115 12,21 575 20900 2,2
128 10,93 515 20500 2,4
154 9,07 430 19700 2,7
178 7,88 375 19100 2,7
11 51 27,28 1800 23700 0,9 1400
57 24,43 1610 23400 1,1
69 20,27 1340 22800 1,2
71 19,7 1340 20400 0,95
80 17,49 1190 20200 1,05
90 15,64 1070 20000 1,15
100 14,06 960 19800 1,3
115 12,21 840 19400 1,5
128 10,93 750 19100 1,65
154 9,07 625 18600 1,85
178 7,88 545 18100 1,85
15 90 15,64 1430 17900 0,85 1400
100 14,06 1290 17900 0,95
115 12,21 1120 17800 1,1
128 10,93 1010 17600 1,25
154 9,07 840 17300 1,35
178 7,88 730 17000 1,4



Монтажное положение:



Монтажное исполнение S-01.jpg

Условное обозначение:



1. Модель редуктора
    (S-исполнение на лапах с цельными валом и сквозными отверстиями,
    SA-исполнение с полым валом и резьбовыми отверстиями,
    SF- исполнение на фланце с цельным валом,
    SAF-исполнение на фланце с полым валом).
2. Габарит редуктора (37,47,57,67,77,87,97).
3. Исполнение с реактивной штангой.
4. Передаточное число.
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8.Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.





Габаритные и присоединительные размеры:

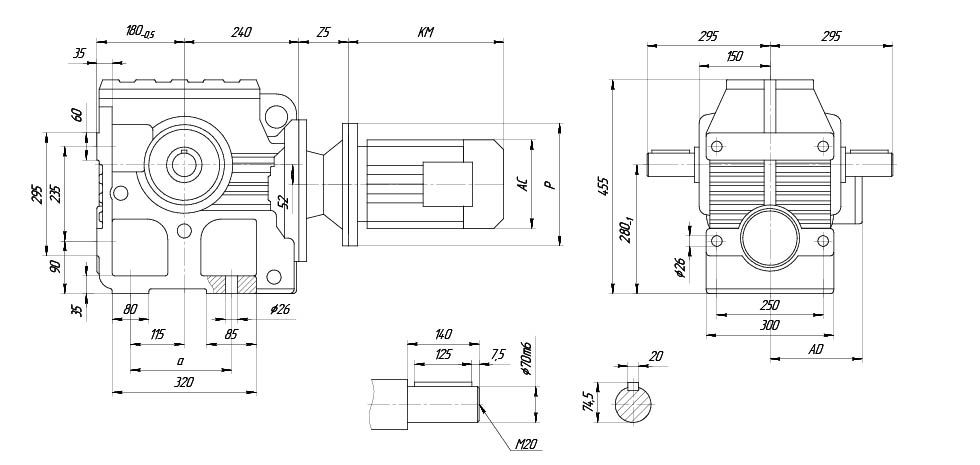

UD-S97...    S-исполнение на лапах с цельными валом и сквозными отверстиями

Мотор-редуктор S97-01.jpg

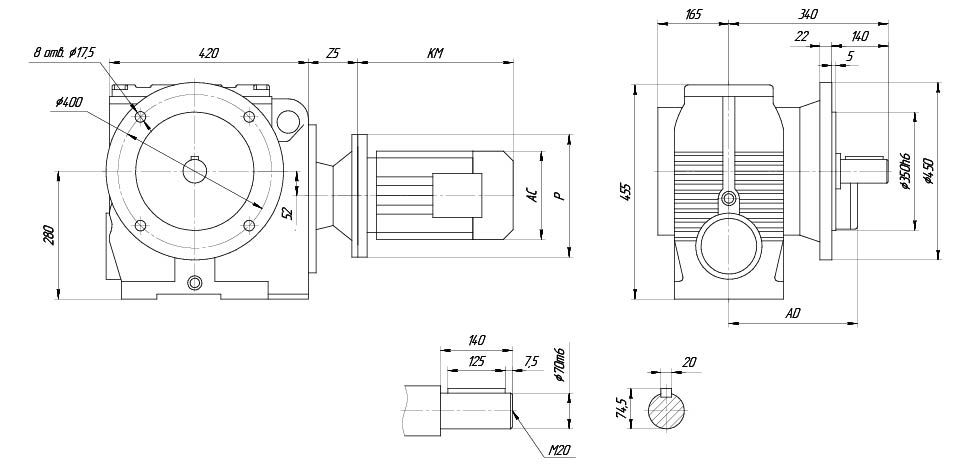

UD-SF97...   SF- исполнение на фланце с цельным валом

Мотор-редуктор S97-02.jpg

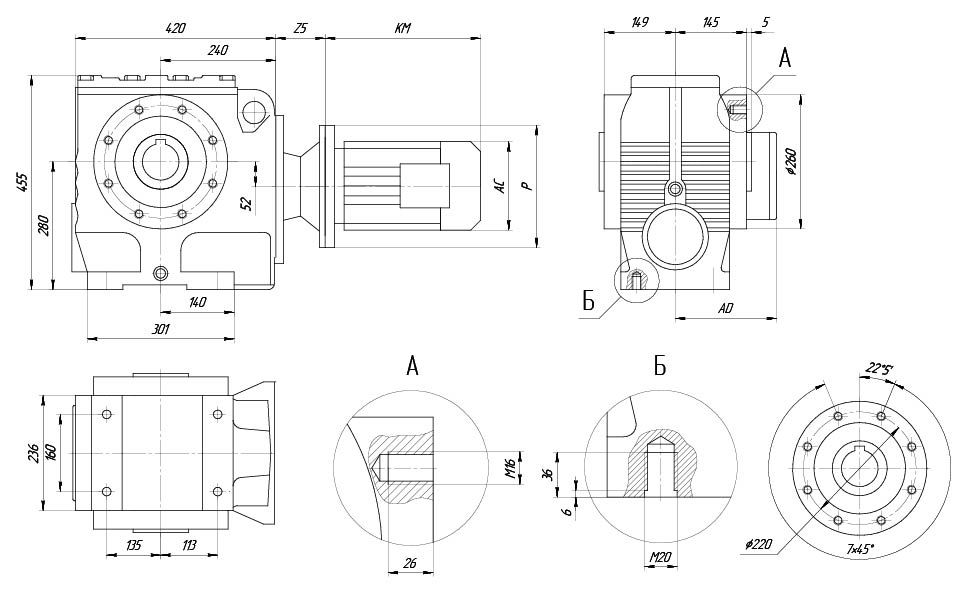

UD-SA97...   SA-исполнение с полым валом и резьбовыми отверстиями

Мотор-редуктор S97-03.jpg

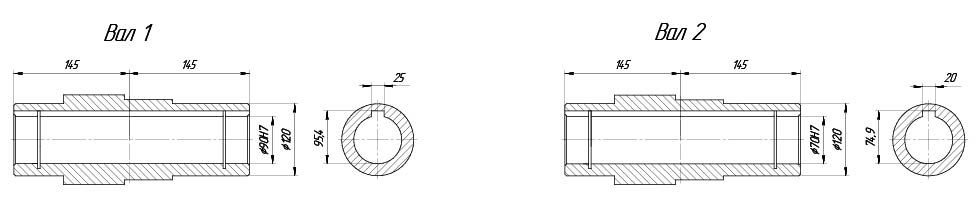

Исполнение полого выходного вала

Мотор-редуктор S97-04.jpg

   Исполнение 1  Исполнение 2 Исполнение 3   Исполнение 4  Исполнение 5
 P, мм  200  250  300  350  400
 Z5, мм  60  80  90  90  145
 KM, мм     В зависимости от смонтированного электродвигателя
 AC, мм     В зависимости от смонтированного электродвигателя
 AD, мм     В зависимости от смонтированного электродвигателя

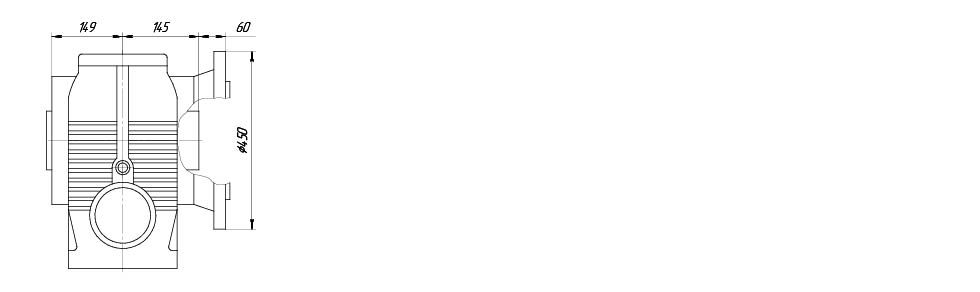

UD-SAF97...   SAF-исполнение на фланце с полым валом

Мотор-редуктор S97-05.jpg

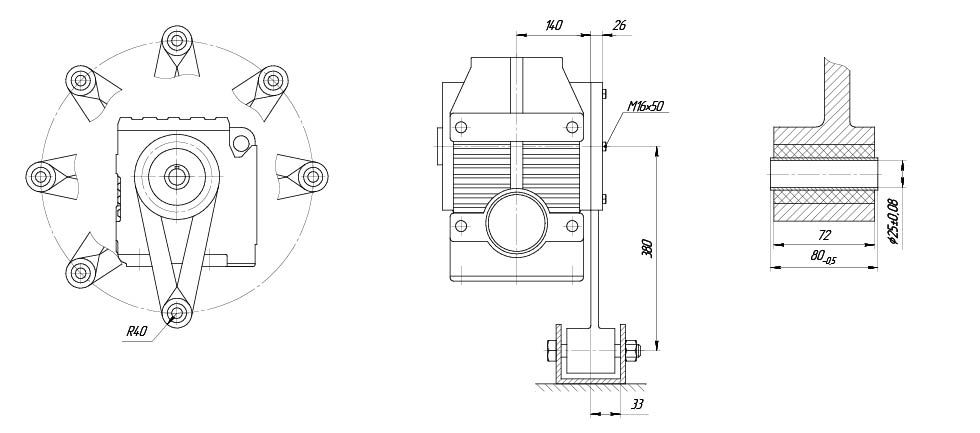

UD-S...87/T Исполнение с реактивной штангой


Мотор-редуктор S97-06.jpg






Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,75 2,4 286,4 2040 36100 2,1 700
2,6 262,22 1890 36300 2,2
3 231,67 1690 36400 2,5
1,1 2,4 286,4 3030 34900 1,4
2,6 262,22 2800 35200 1,5
3 231,67 2500 35600 1,7
3,5 196,52 2160 36000 1,95
3,1 286,4 2310 35900 1,8 900
3,4 262,22 2130 36000 1,95
3,9 231,67 1900 36300 2,2
1,5 2,4 286,4 4030 33100 1,05 700
2,6 262,22 3720 33700 1,15
3 231,67 3330 34400 1,25
3,5 196,52 2870 35200 1,45
3,1 286,4 3150 34700 1,35 900
3,4 262,22 2910 35100 1,45
3,9 231,67 2600 35500 1,6
4,6 196,52 2230 35900 1,9
4,9 286,4 2130 36000 1,9 1400
5,3 262,22 1970 36200 2
6 231,67 1760 36400 2,3
7,1 196,52 1510 36600 2,7
2,2 3,1 286,4 4530 30200 0,95 900
3,4 262,22 4180 32800 1
3,9 231,67 3730 33700 1,15
4,6 196,52 3210 34600 1,3
4,9 286,4 3130 34800 1,3 1400
5,3 262,22 2890 35100 1,4
6 231,67 2570 35500 1,55
7,1 196,52 2210 36000 1,8
7,7 180,95 2050 36100 1,9
8,7 161,74 1840 36300 2,1
9,6 145,6 1670 36500 2,2
11 131,85 1520 36600 2,4
12 116,92 1360 36700 2,6
13 105,71 1240 36800 2,8
16 89,6 1060 36900 3,1
3 4,9 286,4 4290 32600 0,95 1400
5,3 262,22 3960 33300 1
6 231,67 3530 34100 1,15
7,1 196,52 3040 34900 1,3
7,7 180,95 2810 35200 1,4
8,7 161,74 2530 35600 1,5
9,6 145,6 2300 35900 1,65
11 131,85 2090 36100 1,75
12 116,92 1870 36300 1,9
13 105,71 1700 36400 2
16 89,6 1450 36600 2,2
17 80,85 1470 36600 2,2
4 6 231,67 4650 28300 0,85 1400
7,1 196,52 3990 33200 1
7,7 180,95 3700 33800 1,05
8,7 161,74 3330 34400 1,15
9,6 145,6 3020 34900 1,25
11 131,85 2750 35300 1,35
12 116,92 2460 35700 1,45
13 105,71 2230 35900 1,55
16 89,6 1910 36300 1,7
17 80,85 1940 36200 1,65
20 71,43 1720 36400 1,9
23 60,59 1470 36600 2,2
25 55,79 1350 36700 2,4
5,5 8,7 161,74 4550 29900 0,85 1400
9,6 145,6 4130 32900 0,9
11 131,85 3760 33700 0,95
12 116,92 3360 34400 1,05
13 105,71 3050 34900 1,15
16 89,6 2610 35500 1,25
18 78,26 2290 35900 1,35
20 71,43 2350 35800 1,4
21 65,45 1930 36200 1,5
23 60,59 2000 36200 1,65
25 55,79 1850 36300 1,8
28 49,87 1660 36500 2
31 44,89 1500 36600 2,2
34 40,65 1360 36700 2,4
7,5 13 105,71 4160 32900 0,85 1400
16 89,6 3560 34100 0,9
18 78,26 3130 34800 1
20 71,43 3200 34600 1,05
21 65,45 2630 35500 1,1
23 60,59 2730 35300 1,2
25 55,79 2520 35600 1,3
28 49,87 2260 35900 1,45
31 44,89 2040 36100 1,6
34 40,6 1850 36300 1,8
39 36,05 1650 36200 2
43 32,6 1490 35500 2,2
53 26,39 1240 32000 2,1
59 23,59 1110 31400 2,3
66 21,23 1000 30700 2,6
73 19,23 910 30100 2,9
11 25 55,79 3670 33800 0,9 1400
28 49,87 3290 34500 1
31 44,89 2970 34800 1,1
34 40,65 2700 34400 1,2
39 36,05 2400 33800 1,4
43 32,6 2170 33300 1,45
53 26,39 1810 29400 1,45
59 23,59 1620 29000 1,6
66 21,23 1460 28600 1,8
73 19,23 1320 28200 1,95
82 17,05 1180 27600 2,2
91 15,42 1070 27200 2,3
107 13,07 900 26400 2,6
123 11,41 790 25700 2,8
15 31 44,89 4000 31400 0,85 1400
34 40,65 3630 31300 0,9
39 36,05 3230 31000 1
43 32,6 2920 30800 1,1
53 26,39 2430 26400 1,05
59 23,59 2180 26300 1,2
66 21,23 1970 26200 1,3
73 19,23 1780 26000 1,45
82 17,05 1580 25700 1,6
91 15,42 1430 25400 1,7
107 13,07 1220 24800 1,9
123 11,41 1060 24300 2,1
147 9,55 890 23600 2,3
169 8,26 775 22900 2,3
18,5 39 36,05 3970 28700 0,85 1400
43 32,6 3590 28600 0,9
53 26,39 3060 28400 1
59 23,59 2680 28100 1,05
66 21,23 2420 24100 1,1
73 19,23 2190 24100 1,2
82 17,05 1950 24000 1,3
91 15,42 1760 23900 1,4
107 13,07 1500 23500 1,55
123 11,41 1310 23200 1,7
147 9,55 1100 22600 1,85
169 8,26 950 22100 1,85
22 51 27,63 3630 26600 0,85 1400
58 24,13 3180 26500 0,9
66 21,23 2870 19800 0,9
73 19,23 2600 21800 1
82 17,05 2310 22300 1,1
91 15,42 2090 22400 1,2
107 13,07 1780 22300 1,3
123 11,41 1560 22100 1,4
147 9,55 1300 21700 1,55
169 8,26 1130 21300 1,55

Монтажное положение:


Монтажное исполнение S-01.jpg
