Планетарные мотор-редукторы (Планетарные одноступенчатые мотор-редукторы МР1, МР2, МР3)

Планетарные одноступенчатые мотор-редукторы МР1, МР2, МР3 МР1-315 МР1-500 МР2-315 МР2-500 МР3-315 МР3-500

Категория: Планетарные мотор-редукторы

Контактные телефоны

Условное обозначение:

МР1 315 условное обозначение.png



1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора (315У усиленный).
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу (Ф-2П обозначает горизонтальное исполнение,
    выходной вал которого имеет вид фланцевой полумуфты,
    со встроенным зубчатым компенсатором.
    Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
    который выполнен в виде фланцевой полумуфты
    со встроенным зубчатым компенсатором).
7. Дополнительные опции:
    - E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
       электромагнитного тормоза.
    - НВ - наличие у электродвигателя блока независимой вентиляции.
    - TF; TH - наличие у электродвигателя термодатчика.
    - EN - наличие у электродвигателя энкодера.
    - AL - металлическая крыльчатка.
    - 2В - второй выход вала электродвигателя.
    - MF - устройство ручного растормаживания тормоза с механической
      фиксацией.
    - ZK - защитная крышка кожуха крыльчатки.
    - (1ExdllBT4) - степень взрывозащиты.



Габаритные и присоединительные размеры:

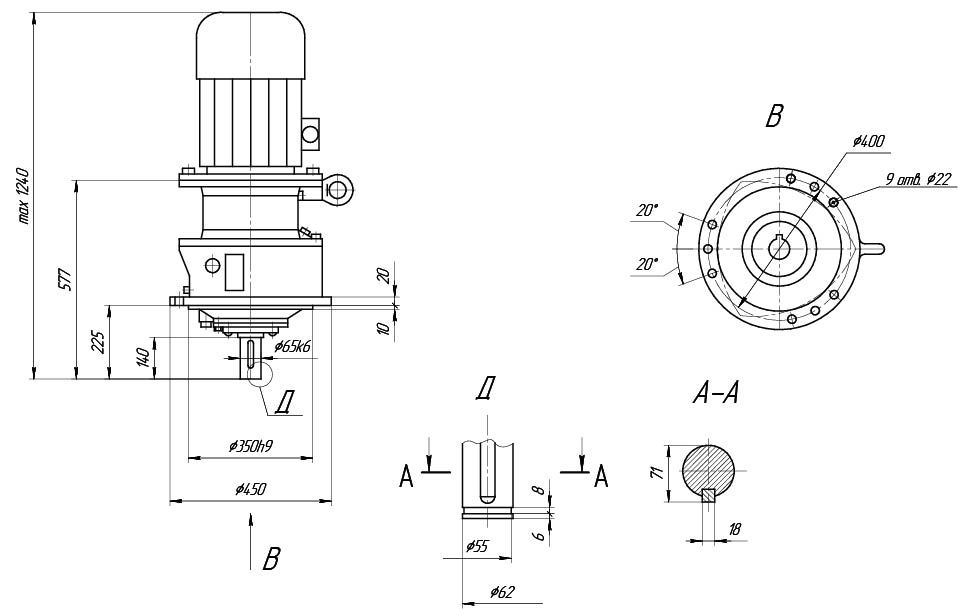

МР1-315 Ф1В

МР1-315 Ф1В.jpg

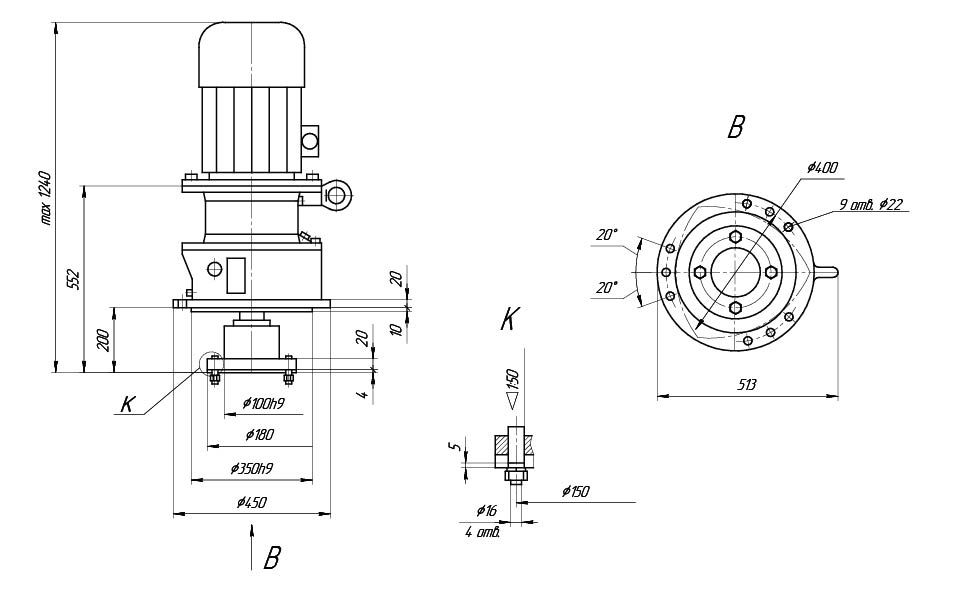

МР1-315 Ф1П


МР1-315 Ф1П.jpg

Таблица подбора мотор-редуктора


Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Моментна вых. валу , Нм Электродвигатель Масса мотор-редукт., кг
типоразмер мощность, кВт масса, кг
МР-1-315У-14-315 Ф-1П 4,6 315 1360 АИР200L4 45 275 465
МР-1-315У-25-315 Ф-1П 4,6 315 910 АИМ180М4 30 280 540
МР-1-315У-14-250 Ф-1П 5,7 250 1720 АИР200L4 45 275 465
МР-1-315У-25-250 Ф-1П 5,7 250 1145 АИМ180M4 30 280 540
МР-1-315У-14-160 Ф-1П 5,7 160 1790 АИР200L6 18,5 260 465
МР-1-315У-25-100 Ф-1П 5,7 160 1100 АИМ180M6 30 185 510
МР-1-315У-14-200 Ф-1П 7,4 200 2200 АИР200L4 37 255 425
МР-1-315У-14-200 Ф-1П 7,4 200 1765 АИР200M4 37 255 255
МР-1-315У-25-200 Ф-1П 7,4 200 1430 АИM180M4 30 280 530
МР-1-315У-14-125 Ф-1П, Ф-2П 7,4 125 1680 АИР200M6 22 235 400
МР-1-315У-25-125 Ф-1П, Ф-2П 7,4 125 1410 АИМ180M6 18,5 265 510
МР-1-315У-14-100 Ф-1П, Ф-2П 7,4 100 1765 АИР200M8 18,5 235 425
МР-1-315У-25-100 Ф-1П, Ф-2П 7,4 100 1430 АИМ180M8 15 265 510
МР-1-315-15-315 Ф-1П, Ф-2П 4,6 315 910 АИР180М4 30 195 380
МР-1-315-16-315 Ф-1П, Ф-2П 4,6 315 560 АИР160М4 18,5 145 340
МР-1-315-26-315 Ф-1П, Ф-2П 4,6 315 560 АИМ160М4 18,5 190 430
МР-1-315-15-250 Ф-1П, Ф-2П 5,7 250 1145 АИР180М4 30 195 380
МР-1-315-16-250 Ф-1П, Ф-2П 5,7 250 705 АИР160М4 18,5 145 340
МР-1-315-26-250 Ф-1П, Ф-2П 5,7 250 705 АИМ160М4 18,5 190 430
МР-1-315-15-160 Ф-1П, Ф-2П 5,7 160 1100 АИР180М6 18,5 185 380
МР-1-315У-25-160 Ф-1П, Ф-2П 5,7 160 1100 АИМ180М6 18,5 185 380
МР-1-315-16-160 Ф-1П, Ф-2П 5,7 160 895 АИР160М6 15 160 340
МР-1-315-26-160 Ф-1П, Ф-2П 5,7 160 895 АИМ160М6 15 215 430
МР-1-315-16-200 Ф-1П 7,4 200 880 АИР160М4 18,5 160 340
МР-1-315-26-200 Ф-1П 7,4 200 880 АИМ180М4 30 195 530
МР-1-315-16-125 Ф-1П, Ф-2П 7,4 125 1145 АИР160М6 15 160 340
МР-1-315-26-125 Ф-1П, Ф-2П 7,4 125 1145 АИМ160М6 15 215 430
МР-1-315-16-100 Ф-1П, Ф-2П 7,4 100 1050 АИР160М8 11 160 340
МР-1-315-26-100 Ф-1П, Ф-2П 7,4 100 1050 АИМ160М8 11 215 430

Условное обозначение:

МР1 500 условное обозначение.png
1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу
    Ф-2П обозначает горизонтальное исполнение,
        выходной вал которого имеет вид фланцевой полумуфты,
        со встроенным зубчатым компенсатором.
    Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
        который выполнен в виде фланцевой полумуфты
        со встроенным зубчатым компенсатором.
    Щ — горизонтальное исполнение на опорных лапах.
7. Дополнительные опции:
    - E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
       электромагнитного тормоза.
    - НВ - наличие у электродвигателя блока независимой вентиляции.
    - TF; TH - наличие у электродвигателя термодатчика.
    - EN - наличие у электродвигателя энкодера.
    - AL - металлическая крыльчатка.
    - 2В - второй выход вала электродвигателя.
    - MF - устройство ручного растормаживания тормоза с механической
      фиксацией.
    - ZK - защитная крышка кожуха крыльчатки.
    - (1ExdllBT4) - степень взрывозащиты.

Габаритные и присоединительные размеры

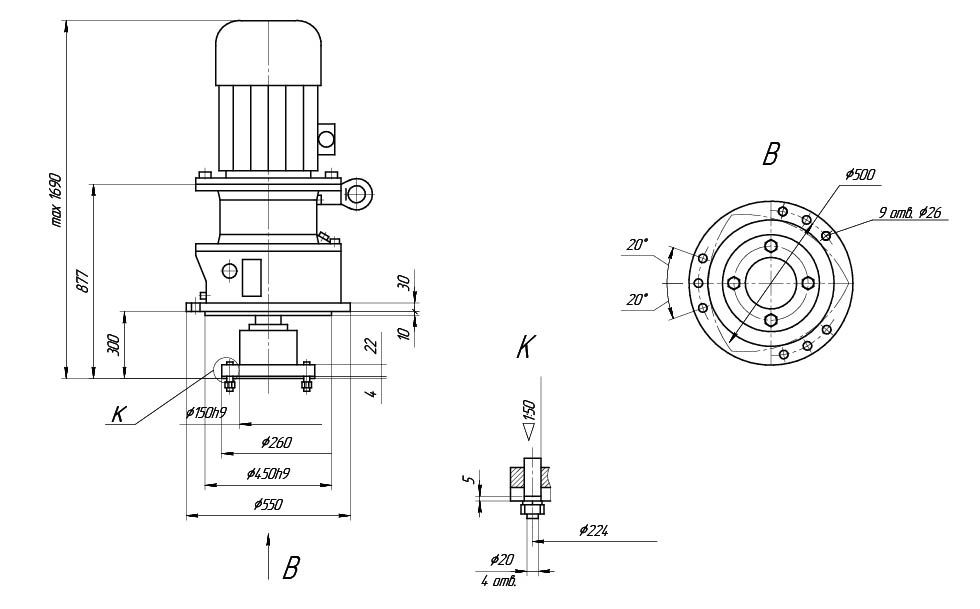

МР1-500 Ф1П

МР1-500 Ф1П.jpg



Таблица подбора мотор-редуктора


Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Момент на вых. валу , Нм Электродвигатель Масса мотор-редукт., кг
типоразмер мощность, кВт масса, кг
МР-1-500-11-315 Ф-1П 4,6 315 4000 АИР280M4 132 830 1230
МР-1-500-12-315 Ф-1П 4,6 315 2730 АИР250M4 90 485 950
МР-1-500-21-315 Ф-1П 4,6 315 3330 АИМ20S4 110 695 1355
МР-1-500-22-315 Ф-1П 4,6 315 2730 АИМ250M4 90 730 1215
МР-1-500-11-250 Ф-1П 5,7 250 4200 АИР280S4 110 695 1180
МР-1-500-12-250 Ф-1П 5,7 250 3430 АИР250M4 90 485 950
МР-1-500-13-250 Ф-1П 5,7 250 2100 АИР225M4 55 345 740
МР-1-500-21-250 Ф-1П 5,7 250 4200 АИМ280S4 110 887 1355
МР-1-500-22-250 Ф-1П 5,7 250 3430 АИМ250M4 90 730 1215
МР-1-500-12-200 Ф-1П 7,4 200 4300 АИР250M4 90 485 950
МР-1-500-13-200 Ф-1П 7,4 200 2620 АИР225M4 55 345 940
МР-1-500-23-200 Ф-1П 7,4 200 2620 ВАО-82-4 55 345 940
МР-1-500-22-200 Ф-1П 7,4 200 4300 АИМ250M4 90 485 1215
МР-1-500-11-100 Ф-1П 7,4 100 7150 АИР280M8 75 735 1230
МР-1-500-12-160 Ф-1П 9,4 160 4470 АИР250S4 75 485 890
МР-1-500-13-160 Ф-1П 9,4 160 3280 АИР225M4 55 345 740
МР-1-500-22-160 Ф-1П 9,4 160 4470 АИМ250S4 75 650 1150
МР-1-500-25-160 Ф-1П 9,4 160 1790 АИМ180M4 30 255 865
МР-1-500-12-100 Ф-1П 9,4 100 5250 АИР250M6 55 435 950
МР-1-500-13-100 Ф-1П 9,4 100 3530 АИР225M6 37 315 740
МР-1-500-22-100 Ф-1П 9,4 100 5250 АИМ250M6 55 670 1215
МР-1-500-12-125 Ф-1П 11,2 125 5720 АИР250S4 75 485 905
МР-1-500-13-125 Ф-1П 11,2 125 4200 АИР225M4 55 345 740
МР-1-500-22-125 Ф-1П 11,2 125 5720 АИМ250M6 75 670 1150
МР-1-500-11-80 Ф-1П 11,2 80 7150 АИМ280S6 75 840
МР-1-500-12-80 Ф-1П 11,2 80 5370 АИР250S6 45 395 905
МР-1-500-13-80 Ф-1П 11,2 80 4410 АИР225M6 37 315 740
МР-1-500-21-80 Ф-1П 11,2 80 7150 АИМ280S6 75 840
МР-1-500-22-80 Ф-1П 11,2 80 5370 АИМ250S6 45 395 1150
МР-1-500-12-64 Ф-1П 11,2 64 5520 АИР250S8 37 405 905
МР-1-500-13-64 Ф-1П 11,2 64 4470 АИР225M8 30 315 740
МР-1-500-22-64 Ф-1П 11,2 64 5520 АИМ250S8 37 715 1150

Условное обозначение:

МР2 315 условное обозначение.png



1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу
    Ф-2П обозначает горизонтальное исполнение,
        выходной вал которого имеет вид фланцевой полумуфты,
        со встроенным зубчатым компенсатором.
    Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
        который выполнен в виде фланцевой полумуфты
        со встроенным зубчатым компенсатором.
    Щ — горизонтальное исполнение на опорных лапах.
7. Дополнительные опции:
    - E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
       электромагнитного тормоза.
    - НВ - наличие у электродвигателя блока независимой вентиляции.
    - TF; TH - наличие у электродвигателя термодатчика.
    - EN - наличие у электродвигателя энкодера.
    - AL - металлическая крыльчатка.
    - 2В - второй выход вала электродвигателя.
    - MF - устройство ручного растормаживания тормоза с механической
      фиксацией.
    - ZK - защитная крышка кожуха крыльчатки.
    - (1ExdllBT4) - степень взрывозащиты.

Габаритные и присоединительные размеры:

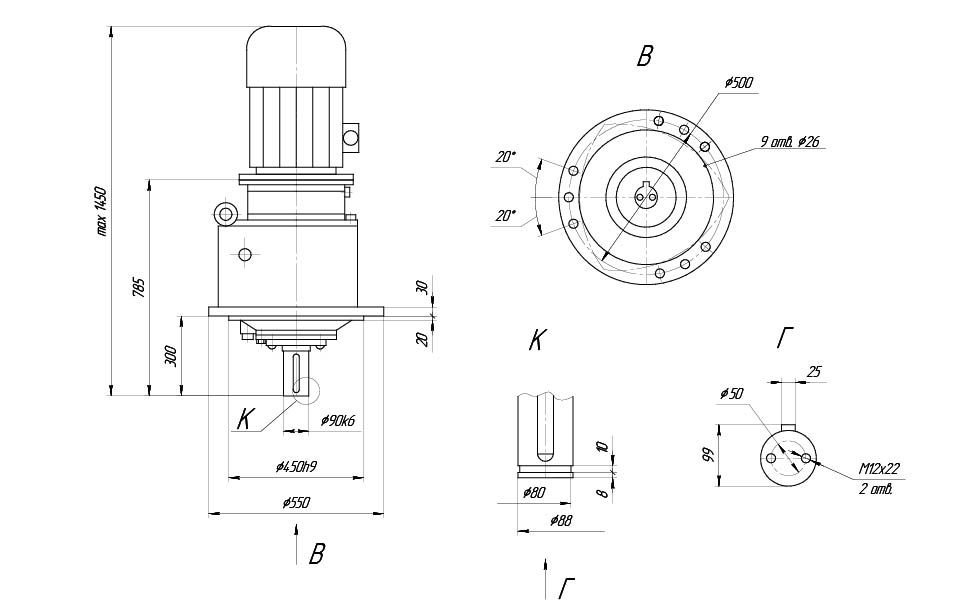

МР2-315 Ф1В

МР2-315 Ф1В.jpg

МР2-315 Ф1П

МР2-315 Ф1П.jpg

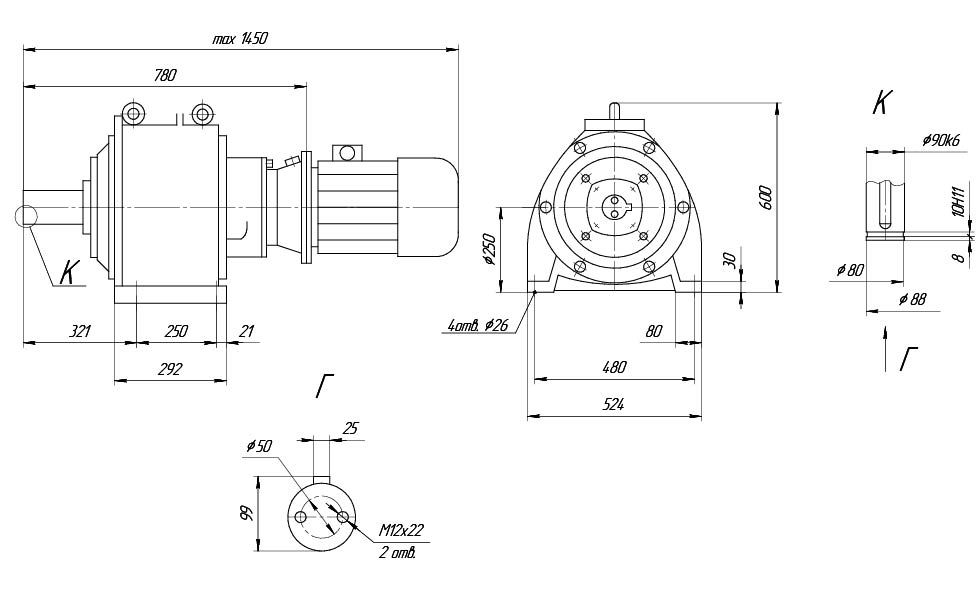

МР2-315 Щ

МР2-315 Щ.jpg

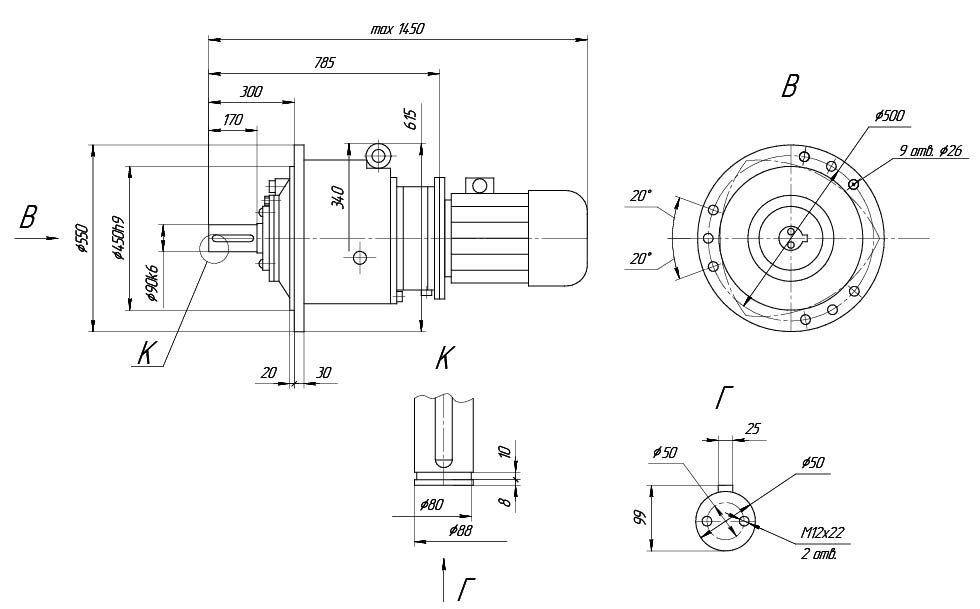

МР2-315 Ф2В

МР2-315 Ф2В.jpg




Таблица подбора мотор-редуктора



Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Момент на вых. валу , Нм Электродвигатель Масса мотор-редукт., кг
типоразмер мощность, кВт масса, кг
МР2-315У-14-80 Ф-1П,Ф-1В 18,6 80 5260 АИР2001.4 45 275 665
МР2-315У-25-80 Ф-1П,Ф-1В 18,6 80 3505 АИМ180М4 30 280 690
МР2-315У-14-64 Ф-1П,Ф-1В 22,8 64 6575 АИР2001.4 45 275 665
МР2-315У-25-64 Ф-1П,Ф-1В 22,8 64 4380 АИМ180М4 30 280 690
МР2-315У-14-40 Ф-1П,Ф-1В 22,8 40 7010 АИР2001.6 30 260 665
МР2-315У-25-40 Ф-1П,Ф-1В 22,8 40 4325 АИМ180М6 18,5 265 695
МР2-315У-14-50 Ф-1П,Ф-1В 29,9 50 6920 АИР200М4 37 255 625
МР2-315У-25-50 Ф-1П,Ф-1В 29,6 50 4110 АИМ180М4 30 280 690
МР2-315У-14-32 Ф-1П,Ф-1В 29,6 32 6430 АИР200М6 22 235 625
МР2-315У-25-32 Ф-1П,Ф-1В,Ф-2В 29,6 32 5405 АИМ180М6 18,5 265 695
МР2-315У-14-25 Ф-1П,Ф-2В,Ф-1В 29,6 25 6920 АИР200М8 18,5 235 625
МР2-315У-25-25 Ф-1П,Ф-1В,Ф-2В 29,6 25 5910 АИМ180М8 15 265 695
МР2-315-15-80 Ф-1П,Ф-1В,Ф-2В 18,6 80 3500 АИР180М4 30 195 550
МР2-315-16-80 Ф-1П,Ф-1В,Ф-2В 18,6 80 2160 АИР160М4 18,5 145 510
МР2-315-26-80 Ф-1П,Ф-1В,Ф-2В 18,6 80 2160 АИМ160М4 18,5 190 615
МР2-315-15-64 Ф-1П,Ф-1В,Ф-2В 22,8 64 4380 АИР180М4 30 195 550
МР2-315-16-64 Ф-1П,Ф-1В,Ф-2В 22,8 64 2700 АИР160М4 18,5 145 510
МР2-315-26-64 Ф-1П,Ф-1В,Ф-2В 22,8 64 2700 АИМ160М4 18,5 190 615
МР-2-315-15-40 Ф-1П,Ф-1В,Ф-2В 22,8 40 4325 АИР180М6 18,5 265 550
МР2-315-16-40 Ф-1П,Ф-1В,Ф-2В 22,8 40 3510 АИР160М6 15 155 510
MP2-315-16-40 Ф-1П,Ф-1В,Ф-2В 22,8 40 3510 АИР160М6 15 155 510
MP2-315-26-40 Ф-1П,Ф-1В,Ф-2В 22,8 40 3510 АИМ160М6 15 215 615
MP2-315-16-50 Ф-1П,Ф-1В,Ф-2В 29,6 50 3460 АИР160М4 18,5 145 510
MP2-315-26-50 Ф-1П,Ф-1В,Ф-2В 29,6 50 3460 АИМ160М4 18,5 190 615
MP2-315-16-32 Ф-1П,Ф-1В,Ф-2В 29,6 32 4380 АИР160М6 15 155 510
MP2-315-26-32 Ф-1П,Ф-1В,Ф-2В 29,6 32 4380 АИМ160М6 15 215 615
MP2-315-27-32 Ф-1П,Ф-1В,Ф-2В 29,6 32 2190 АИМ132М6 7,5 215 615
MP2-315-16-25 Ф-1П,Ф-1В,Ф-2В 29,6 25 4110 АИР160М8 11 155 510
MP2-315-26-25 Ф-1П,Ф-1В,Ф-2В 29,6 25 4110 АИМ160М8 11 215 615
MP2-315-17-32 Ф-1В 29,6 32 2190 АИР132М6 7,5
MP2-315-17-25 Ф-1В 29,6 25 2060 АИР132М8 5,5
MP2-315-27-25 Ф-1В 29,6 25 2060 АИМ132М8 5,5

Условное обозначение:

МР2 500 условное обозначение.png



1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу
    Ф-2П обозначает горизонтальное исполнение,
        выходной вал которого имеет вид фланцевой полумуфты,
        со встроенным зубчатым компенсатором.
    Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
        который выполнен в виде фланцевой полумуфты
        со встроенным зубчатым компенсатором.
    Щ — горизонтальное исполнение на опорных лапах.
7. Дополнительные опции:
    - E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
       электромагнитного тормоза.
    - НВ - наличие у электродвигателя блока независимой вентиляции.
    - TF; TH - наличие у электродвигателя термодатчика.
    - EN - наличие у электродвигателя энкодера.
    - AL - металлическая крыльчатка.
    - 2В - второй выход вала электродвигателя.
    - MF - устройство ручного растормаживания тормоза с механической
      фиксацией.
    - ZK - защитная крышка кожуха крыльчатки.
    - (1ExdllBT4) - степень взрывозащиты.

Габаритные и присоединительные размеры:

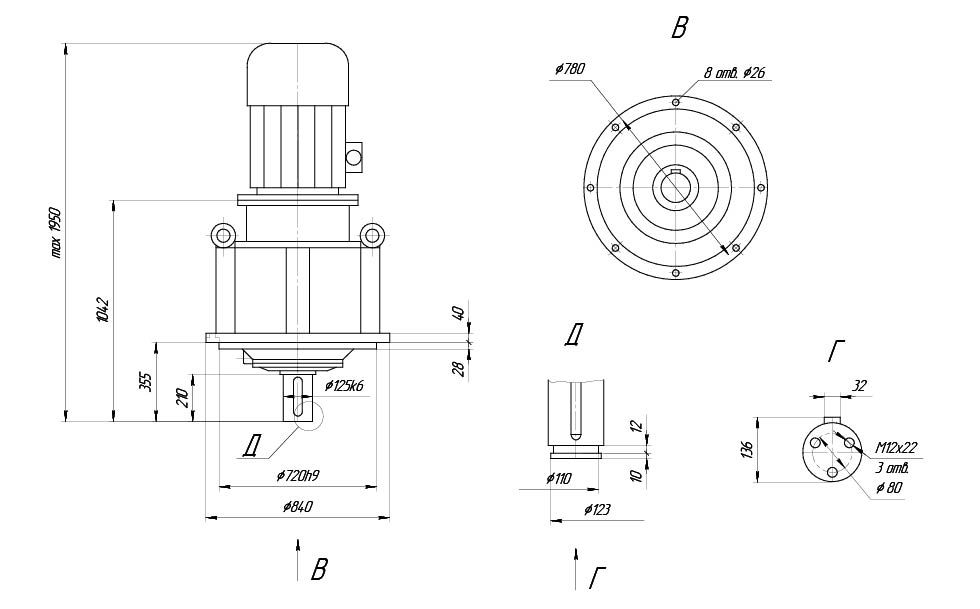

МР2-500 Ф1В

МР2-500 Ф1В.jpg

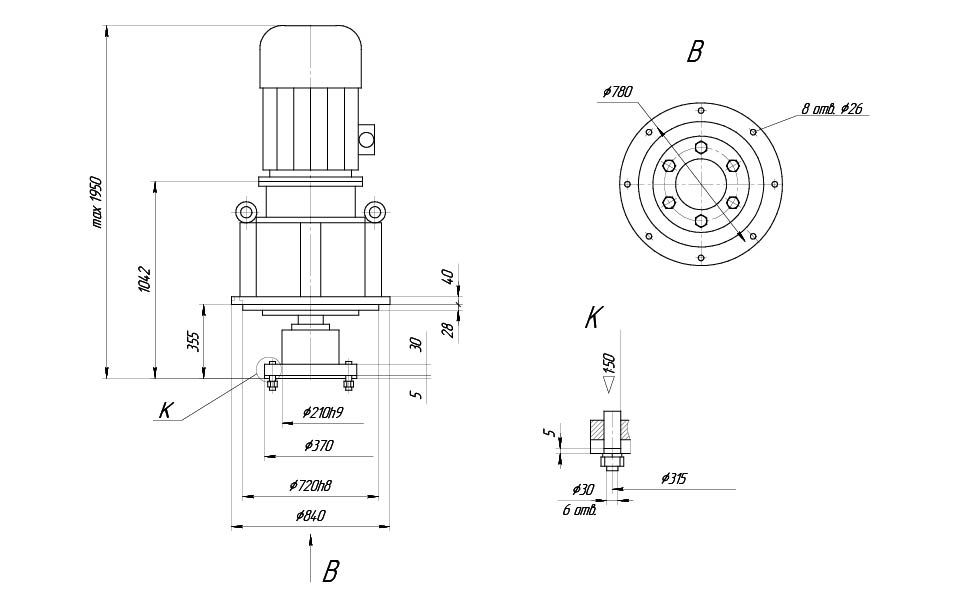

МР2-500 Ф1П

МР2-500 Ф1П.jpg

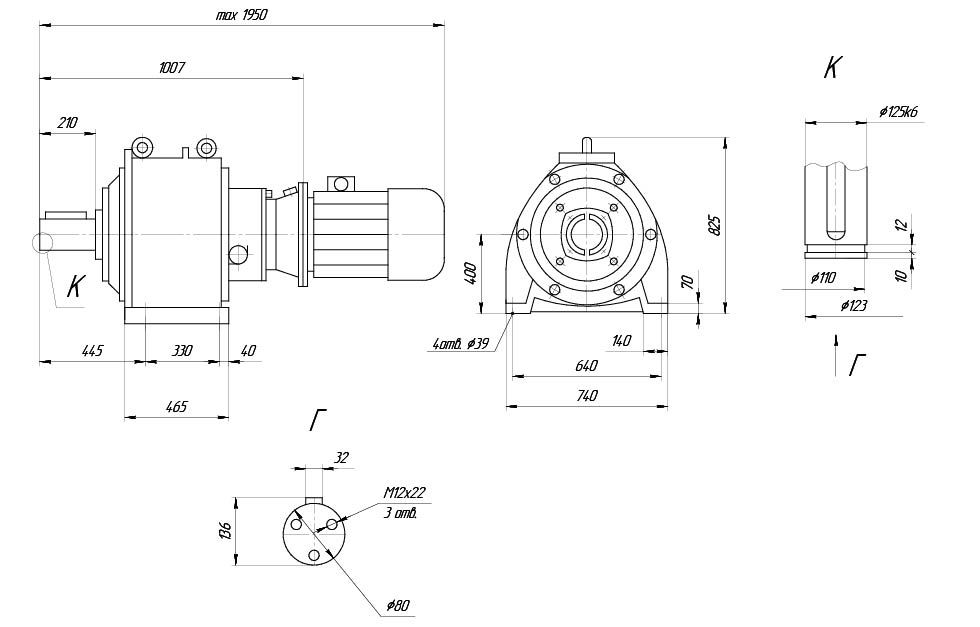

МР2-500 Щ

МР2-500 Щ.jpg

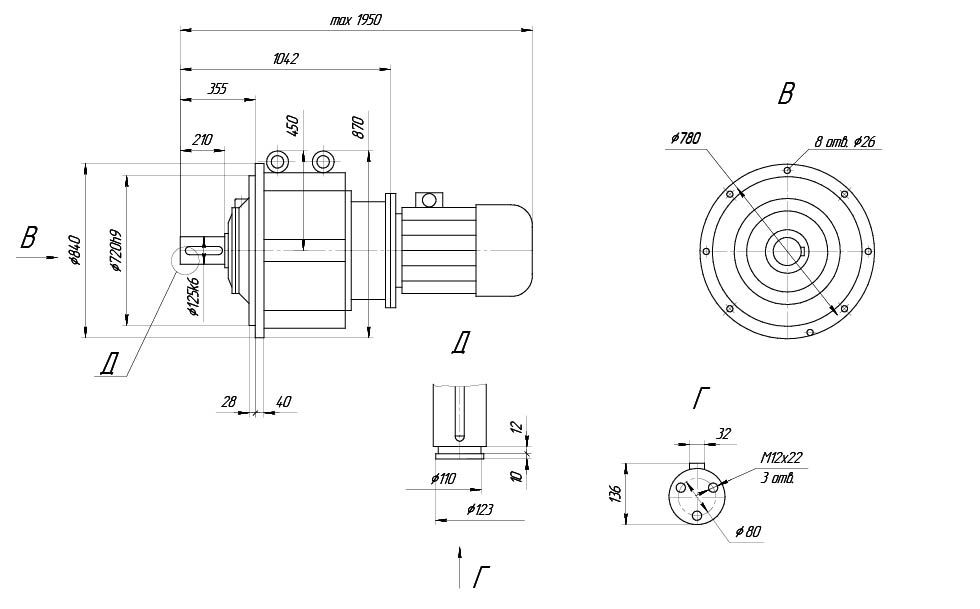

МР2-500 Ф2В

МР2-500 Ф2В.jpg


Таблица подбора мотор-редуктора


Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Момент на вых. валу , Нм Электродвигатель Масса мотор-редукт., кг
типоразмер мощность, кВт масса, кг
MP2-500-11-80 Ф-1В 18,6 80 15430 АИР280М4 132 830 1765
MP2-500-12-80 Ф-1В 18,6 80 10520 АИР250М4 90 485 1455
MP2-500-21-80 Ф-1В 18,6 80 12850 AИM280S4 110 887 895
MP2-500-22-80 Ф-1В 18,6 80 10520 АИМ250М4 90 655 1755
MP2-500-11-64 Ф-1В 22,8 64 16070 AИM280S4 110 780 1725
MP2-500-12-64 Ф-1В 22,8 64 13150 АИР250М4 90 485 1460
MP2-500-13-64 Ф-1В 22,8 64 8040 АИР225М4 55 345
MP2-500-21-64 Ф-1В 22,8 64 16070 AИM280S4 110 887 1900
MP2-500- 22-64 Ф-1В 22,8 64 13150 АИМ250М4 90 655 1760
MP2-500-23-64 Ф-1В 22,8 64 8040 ВАО-82-4 55 435 1405
MP2-500-12-50 Ф-1В 29,6 50 16830 АИР250М4 90 435 1465
MP2-500-13-50 Ф-1В 29,6 50 10300 АИР225М4 55 345 1265
MP2-500-22-50 Ф-1В 29,6 50 16830 АИМ250М4 90 730 1765
MP2-500-23-50 Ф-1В 29,6 50 10300 ВАО-82-4 55 725 1410
MP2-500-15-50 Ф-1В,Ф-2В,Щ 29,6 50 5610 АИР180М4 30 195 1170
MP2-500-25-50 Ф-1В,Ф-2В,Щ 29,6 50 5610 АИМ180М4 30 280 1295
MP2-500-15-40 Щ 29,6 40 7010 АИР180М4 30 195 1170
MP2-500-25-40 Щ 29,6 40 7010 АИМ180М4 30 280 1295
MP2-500-12-40 Ф-1В 37,8 40 18000 AИP250S4 75 455 1450
MP2-500-13-40 Ф-1В 37,8 40 12850 АИР225М4 55 345 1275
MP2-500-22-40 Ф-1В 37,8 40 18000 AИM250S4 75 730 1715
MP2-500-13-32 Ф-1В 44,8 32 16070 АИР225М4 55 345 1280
MP2-500-23-32 Ф-1В,Ф-2В,Щ 44,8 32 16070 АИР180М4 30
MP2-500-15-32 Ф-1В,Ф-2В,Щ 44,8 32 87600 АИМ180М4 30 280 1295
MP2-500-25-32 Ф-1В,Ф-2В,Щ 44,8 32 87600 АИМ180М4 30 280 1295

Условное обозначение:

МР3 315 условное обозначение.png



1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу
    Ф-2П обозначает горизонтальное исполнение,
        выходной вал которого имеет вид фланцевой полумуфты,
        со встроенным зубчатым компенсатором.
    Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
        который выполнен в виде фланцевой полумуфты
        со встроенным зубчатым компенсатором.
    Щ — горизонтальное исполнение на опорных лапах.
7. Дополнительные опции:
    - E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
       электромагнитного тормоза.
    - НВ - наличие у электродвигателя блока независимой вентиляции.
    - TF; TH - наличие у электродвигателя термодатчика.
    - EN - наличие у электродвигателя энкодера.
    - AL - металлическая крыльчатка.
    - 2В - второй выход вала электродвигателя.
    - MF - устройство ручного растормаживания тормоза с механической
      фиксацией.
    - ZK - защитная крышка кожуха крыльчатки.
    - (1ExdllBT4) - степень взрывозащиты.

Габаритные и присоединительные размеры:

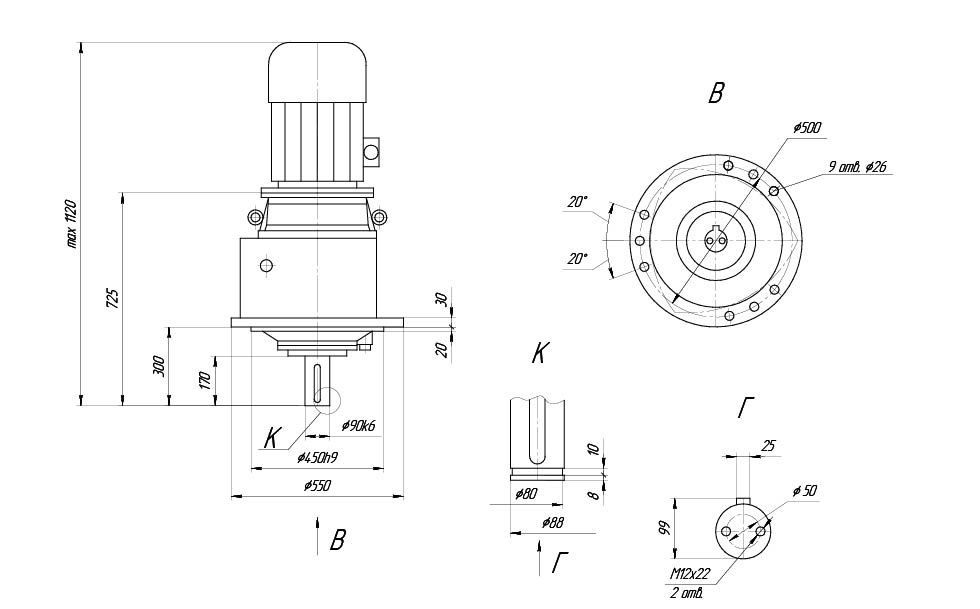

МР3-315 Ф1В

МР3-315 Ф1В.jpg

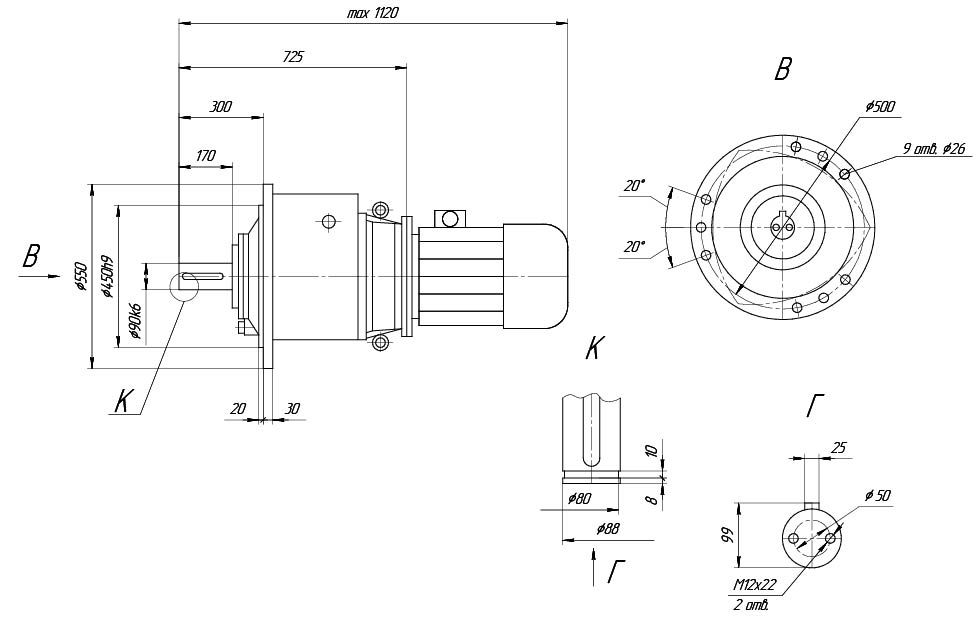

МР3-315 Ф1П

МР3-315 Ф1П.jpg

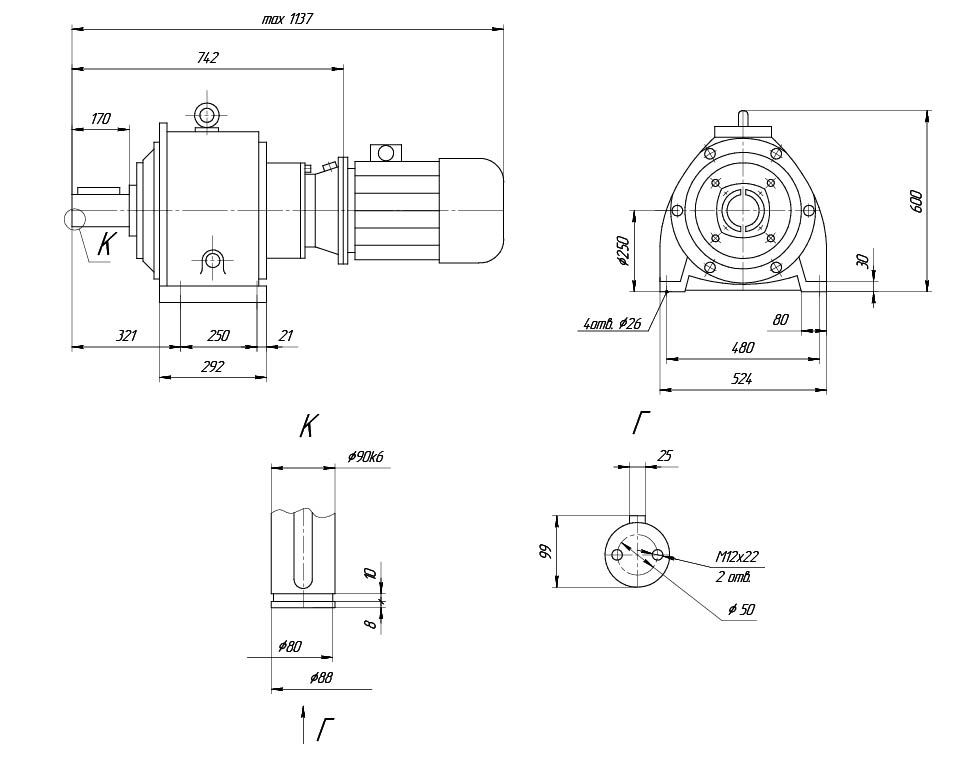

МР3-315 Щ





Таблица подбора мотор-редуктора

Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Момент на вых. валу , Нм Электродвигатель Масса мотор-редукт., кг
типоразмер мощность, кВт масса, кг
МР3-315-2033,7-0,37/0,45 Ф1В, Ф2В, Щ 2033,7 0,45 4110 АИР71А6 0,37 10 360
МР3-315-338-3/4 338 4 5875 A100S4 3 21 371
MP3-315-338-3/4 BA100S4 77 427
MP3-315-282-3/5 282 5 4510 A100S4 21 371
MP3-315-282-3/5 BA100S4 77 427
MP3-315-226-4/6,3 226 6,3 5235 A100L4 4 30 380
MP3-315-115-5,5/8,5 115 8.5 5540 A132S6 5,5 45 395
MP3-315-115-5,5/8,5 BA132S6 101 451
MP3-315-115-4/8,5 4030 АИРМ112МВ6 4 16 366
MP3-315-115-4/8,5 АИМ112МВ6 56 406
MP3-315-145-5,5/10 145 10 4655 А112М4 5,5 45 395
MP3-315-145-5,5/10 ВА132SA4 101 451
MP3-315-115-7,5/12,5 115 12,5 5140 A132S4 7,5 52 402
MP3-315-115-7,5/12,5 BA132S4 107 457
MP3-315-89-11/16 89 16 5900 A132M4 11 60 410
MP3-315-89-11/16 BA132M4 120 470
MP3-315-73-11/20 73 20 4735 A132M4 60 410
MP3-315-73-11/20 BA132M4 120 470

Условное обозначение:

МР3 500 условное обозначение.png



1. Модель редуктора.
2. Число ступеней.
3. Габарит редуктора.
4. Исполнение по двигателю.
5. Число оборотов выходного вала, об/мин.
6. Исполнение по монтажу (Ф-2П обозначает горизонтальное исполнение,
    выходной вал которого имеет вид фланцевой полумуфты,
    со встроенным зубчатым компенсатором.
    Ф-1П обозначает вертикальное исполнение, вниз выходным валом,
    который выполнен в виде фланцевой полумуфты
    со встроенным зубчатым компенсатором).
7. Дополнительные опции:
    - E - один тормоз; EE - двойной тормоз-наличие у электродвигателя
       электромагнитного тормоза.
    - НВ - наличие у электродвигателя блока независимой вентиляции.
    - TF; TH - наличие у электродвигателя термодатчика.
    - EN - наличие у электродвигателя энкодера.
    - AL - металлическая крыльчатка.
    - 2В - второй выход вала электродвигателя.
    - MF - устройство ручного растормаживания тормоза с механической
      фиксацией.
    - ZK - защитная крышка кожуха крыльчатки.
    - (1ExdllBT4) - степень взрывозащиты.

Габаритные и присоединительные размеры:

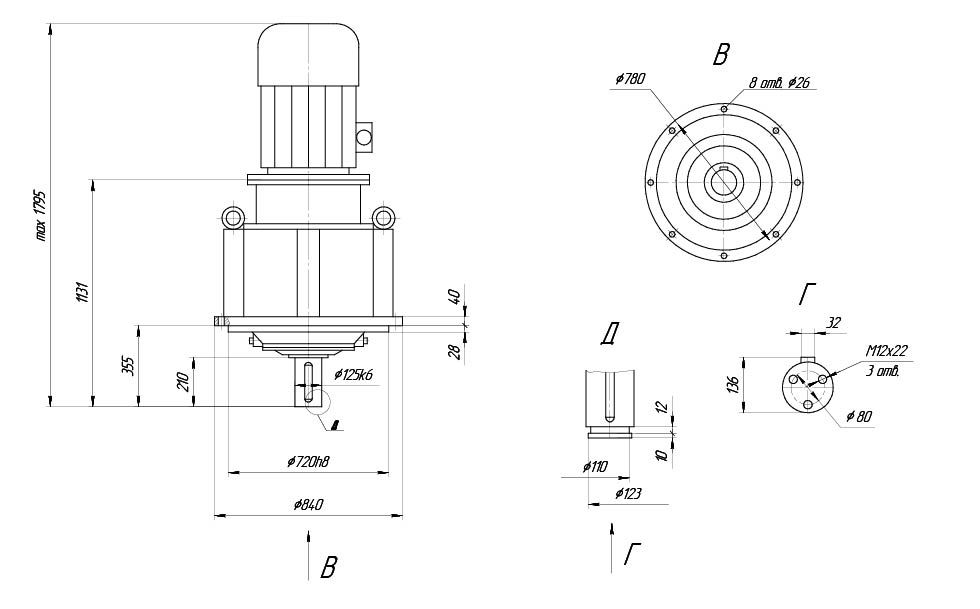

МР3-500 Ф1В

МР3-500 Ф1В.jpg

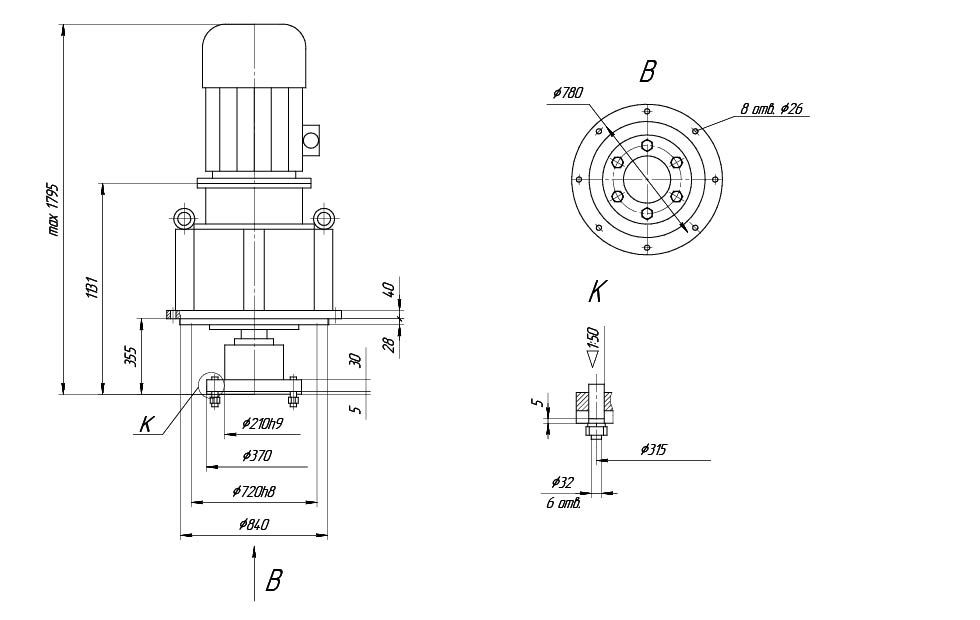

МР3-500 Ф1П

МР3-500 Ф1П.jpg

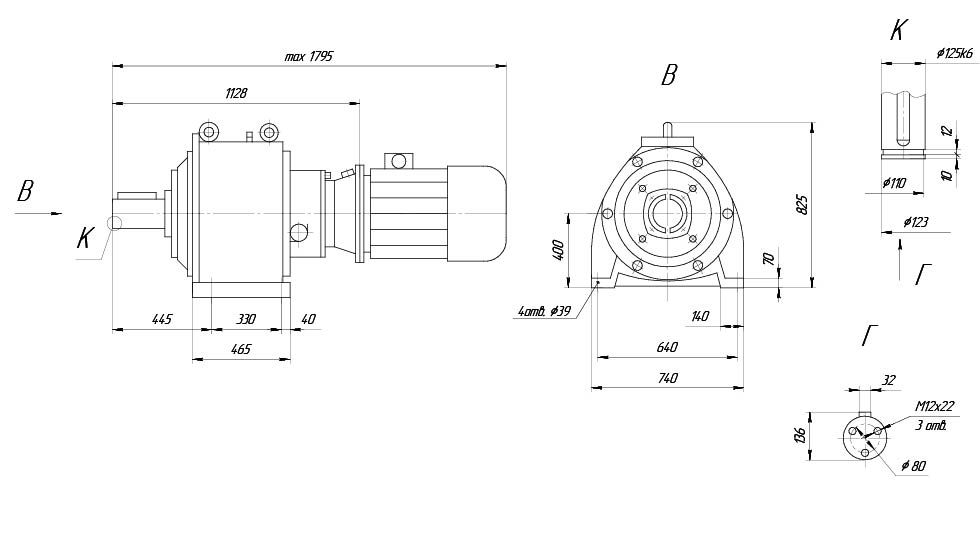

МР3-500 Щ

МР3-500 Щ.jpg

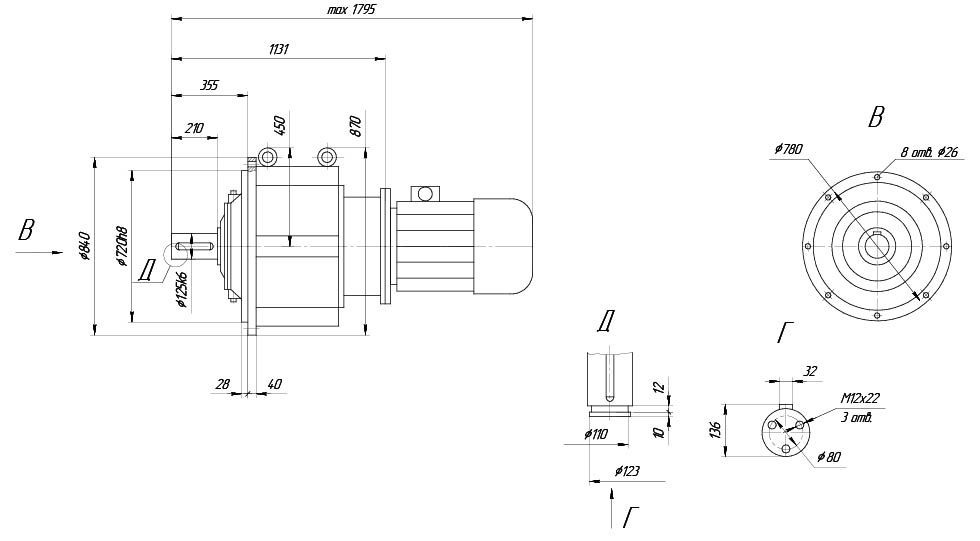

МР3-500 Щ


МР3-500 Ф2В.jpg

Таблица подбора мотор-редуктора

Типоразмер Исполнение по монтажу Передат. число Число оборотов на выход. валу в мин Момент на вых. валу , Нм Электродвигатель Масса мотор-редукт., кг
типоразмер мощность, кВт масса, кг
МР3-500-14-20 Ф1В, 74,4 20 19985 4A200L4 45 440 1440
МР3-500-34-20 Ф1П 17765 АО2 81-4 40 470 1470
МР3-500-23-20   ВАО 81-4 845 1845
МР3-500-15-20 Ф1В, Ф2В, Ф1П, Щ 13320 4А180М4 30 285 1285
МР3-500-25-20 Ф1В, Ф1П В180М4 445 1445
МР3-500-45-20 Ф1В, Ф2В,Ф1П ВАО 72-4 395 1395
МР3-500-16-20 Ф1В,Ф2В,Ф1П,Щ 8215 4А160М4 18,5 245 1245
МР3-500-26-20 В160М4 335 1335
МР3-500-46-20 7550 ВАО 62-4 17 295 1295
МР3-500-14-16 Ф1В, 91,2 16 22500 4А200L4 45 440 1440
МР3-500-34-16 Ф1П 22205 АО2 81-4 40 470 1470
МР3-500-23-16   ВАО 81-4 845 1845
МР3-500-25-16   16650 В180М4 30 445 1445
МР3-500-45-16 Ф1В, Ф2В, Ф1П ВАО 72-4 395 1395
МР3-500-15-16 Ф1В, 4А180М4 285 1285
МР3-500-16-16 Ф2В, 10270 4А160М4 18,5 245 1245
МР3-500-26-16 Ф1П, В160М4 335 1335
МР3-500-46-16 Щ 9435 ВАО 62-4 17 295 1295
МР3-500-14-12,5 Ф1В, 118,4 12,5 22500 4А200М4 37 400 1400
МР3-500-25-12,5 Ф1П 21315 B180М4 30 445 1445
МР3-500-45-12,5 Ф1В, Ф2В, Ф1П ВАО 72-4 395 1395
МР3-500-16-12,5 Ф1В, Ф2В, Ф1П, Щ 13145 4А160М4 18,5 245 1245
МР3-500-26-12,5 В160М4 335 1335
МР3-500-46-12,5 12080 ВАО 62-4 17 295 1295
МР3-500-14-10 Ф1В, 91,2 10 22500 4А200L6 30 440 1440
МР3-500-34-10 Ф1П АО2 81-6 470 1470
МР3-500-23-10   ВАО 81-6 845 1845
МР3-500-15-10 Ф1В, Ф2В, Ф1П,Щ 16430 4А180М6 18,5 285 1285
МР3-500-25-10 Ф1В, Ф1П В180М6 445 1445
МР3-500-45-10 Ф1В, Ф2В, Ф1П 15100 ВАО 71-6 17 435 1435
МР3-500-16-10 Ф1В, 13320 4А160М6 15 245 1245
МР3-500-26-10 Ф2В, В160М6 335 1335
МР3-500-46-10 Ф1П, Щ 11545 ВАО 62-6 13 895 1895
МР3-500-14-8 Ф1В, 118,4 8 22500 4А200М6 22 400 1400
МР3-500-35-8 Ф1П АО2 72-6 360 1360
МР3-500-45-8   ВАО 72-6 345 1345
МР3-500-25-8   20540 В180М6 18,5 445 1445
МР3-500-45-8 Ф1В, Ф2В, Ф1П 118,4 18875 ВАО 71-6 17 435 1435
МР3-500-16-8 Ф1В, 16650 4А160М6 15 245 1245
МР3-500-26-8 Ф2В, В160М6 335 1335
МР3-500-46-8 Ф1П, Щ 14430 ВАО 62-6 13 895 1895
МР3-500-14-6,3 Ф1В, 6,3 22500 4А200М8 18,5 400 1400
МР3-500-35-6,3 Ф1П 22500 АО2 72-8 17 360 1360
МР3-500-45-6,3   ВАО 72-8 455 1455
МР3-500-25-6,3   21145 В180М8 15 445 1445
МР3-500-45-6,3 Ф1В, Ф2В, Ф1П 18325 ВАО 71-8 13 435 1435
МР3-500-16-6,3 Ф1В, 15505 4А160М8 11 245 1245
МР3-500-26-6,3 Ф2В, В160М8 335 1335
МР3-500-46-6,3 Ф1П, Щ 14100 ВАО 62-8 10 295 1295
