Волновые-зубчатые мотор-редукторы (Волновые зубчатые мотор-редукторы МВз)

Категория: Волновые-зубчатые мотор-редукторы

Контактные телефоны

Условное обозначение:

МВз-80 условное обозначение.png
1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Конструктивное исполнение по способу монтажа.
5. Дополнительные опции.

Сфера эффективного использования волновых мотор-редукторов

Сфера обоснованного использования зубчатого мотор-редуктора довольно обширна, этот класс редукторов используется повсеместно, где требуется особо высокая точность и предельно плавный ход механизма, а именно:
·        в обеспечении эффективной работы роботизированной техники;
·        комплектации манипуляторов;
·        в высокотехнологичных отраслях.
Волновые мотор-редукторы активно эксплуатируют в ракетной, перевозочной (в том числе, авиационной), машиностроительной отраслях. Они незаменимы в качестве базовых редукторов для работы оборудования в условиях агрессивных сред (химическая, фармацевтическая промышленность).

Габаритные и присоединительные размеры

Мотор-редуктор МВз-80-01.jpg

Размеры валов

Выходной цилиндрический вал

Мотор-редуктор МВз-80-02.jpg

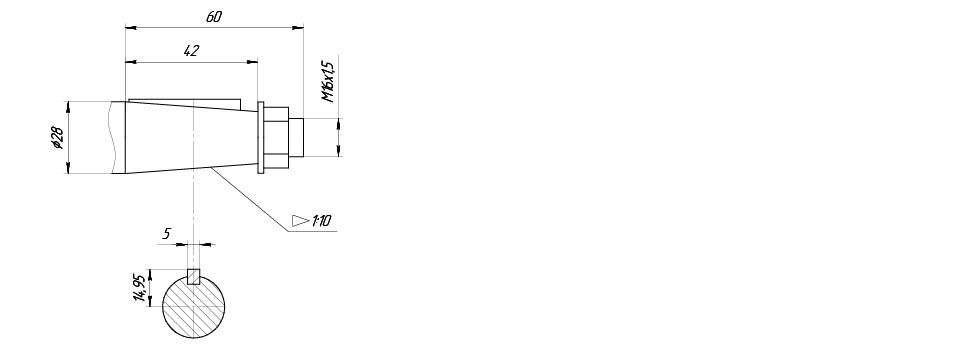

Выходной конический

Выходной конический с внутренней резьбой

Таблица подбора редуктора

Типоразмер мотор- редуктора	Номинальная частота вращения выходного вала, об/мин.	Номинальный крутящий момент на выходном валу, Нм	Допускаемая радиальная консольная нагрузка на выходном валу, Н	КПД мотор- редуктора	Масса мотор- редуктора, кг	Двигатель
						Тип	Номинальная мощность, кВт	Частота вращения, об/мин.
									МВ3-80	7,1	180	3400	53	12	АИР63В6	0,25	1000
9	160	55
12	160	57
16	150	59	АИР63А4	0,25	1500
18	110	61
22,4	90	37
28	80	37
35,5	80	37	АИР63А2	0,37	3000
45	80	37
56	80	37
МВ3-160	6.3	1250	9000	56	60	АИР80В6	1.1	1000
	7.1	1250		58
	9.0	1250		60
	12.0	1125		65		АИР90L6	1,5	1000
	16.0	1120		68		АИР80В4	1,5	1500
	18.0	880		70
	22.4	800		51
	28.0	630		46
	35.5	710		46		АИР80В2	2,2	3000

Монтажное положение

Мотор-редуктор МВз-80-05.jpg

Условное обозначение:

МВз-160 условное обозначение.png
1. Тип мотор-редуктора.
2. Габарит редуктора.
3. Номинальная частота вращения выходного вала, об/мин.
4. Конструктивное исполнение по способу монтажа.
5. Дополнительные опции.
