Муфта кулачковая (упругая со звездочкой) ГОСТ Р 50894-96

Описание муфты кулачковой

Муфта кулачковая общемашиностроительного применения предназначена для передачи крутящего момента путем соединения (геометрического замыкания) соосных валов. Кулачковая муфта относится к типу сцепных управляемых муфт. Проще говоря, муфта предназначена для присоединения электродвигателя к приборным механизмам. Соединяет валы, приобретающие в рабочем процессе незначительные перекосы и смещения осей. Упругий элемент (венец) позволяет компенсировать незначительные осевые, радиальные и угловые смещения.

Преимущества кулачковой муфты

Особенности конструкции кулачковой муфты обеспечивают работу ее несущих элементов на сжатие, что значительно увеличивает допустимые эксплуатационные нагрузки на узел в целом. Специальный профиль кулачков и упругий материал зубчатого венца позволяют компенсировать незначительное смещение валов (возникающее при монтаже или тепловом расширении в процессе работы), а также обеспечивают эффективное гашение крутильных колебаний. Кулачковая муфта способна передавать значительный крутящий момент, отличаясь при этом компактностью, малым весом и низким моментом инерции. Кулачковая муфта гарантирует передачу мощности с погашением крутильных колебаний и со смягчением ударов, которые появляются в результате неравномерной работы двигателя.

Конструкция

Рис. 1 Муфта кулачковая 1-ступица, 2 - зубчатый венец.

Муфта кулачковая (рис. 1) представляет собой две полумуфты (деталь 1 на рис. 1), с внутренних сторон оснащенные кулачками. Профиль кулачка может иметь треугольную или трапециевидную форму. В пространство между кулачками устанавливается специальный эвольвентный зубчатый венец (деталь 2 на рис. 1), посредством которого кулачки входят во взаимное зацепление при замыкании полумуфт в рабочем положении.
При необходимости передачи движения в обе стороны две полумуфты закрепляются на валах и остаются неподвижными, а вращение им придает подвижная полумуфта, которая может перемещаться по шлицам или шпонке к одной из неподвижных. В зависимости от направления вращения подвижная полумуфта будет придавать движение одной из неподвижных полумуфт.

Комплектность поставки

Таблица 1: Комплектация кулачковой муфты

При приемке муфты следует проверить перечень поставки согласно приведенной таблице (обозначение деталей представлено на рис. 1)

Материал изготовления

Для изготовления кулачковой муфты применяется сталь с пределом прочности на разрыв не ниже 220•104 Па.
По желанию заказчика возможен индивидуальный расчет и изготовление муфты из иных материалов (с пределом прочности не ниже 220•104 Па).
Варианты исполнения и подбор кулачковой муфты
Для обеспечения безаварийной работы и длительного срока службы муфты важно правильно определить ее параметры. Подобрать нужную муфту – исходя из конкретных нагрузок и габаритных размеров оборудования заказчика помогут наши специалисты.
При использовании муфты кулачковой в составе силовых приводов, подверженных крутильным колебаниям (дизельные двигатели, насосы, поршневые компрессоры, электрогенераторы и т.п.), необходимо произвести расчет исходя из номинального крутящего момента и размера вала с целью обеспечения долговечности и безотказной работы узла.
Наша компания без труда выполнит для вас подобный расчет и определит необходимые параметры кулачковой муфты.

Рис.2 Муфта кулачковая 1-ступица, 2 - зубчатый венец

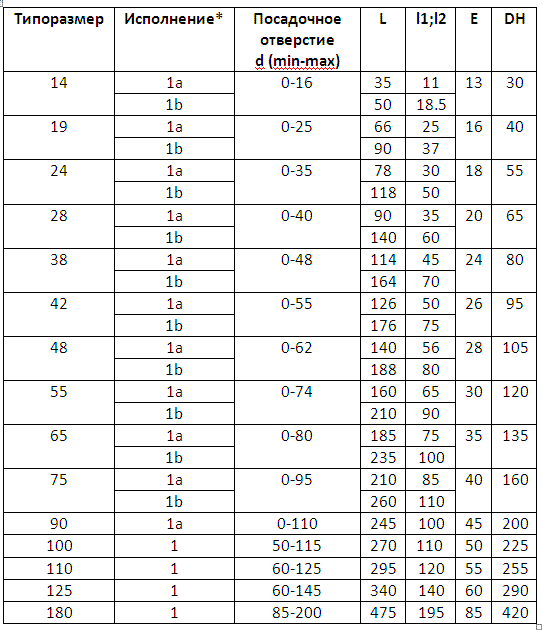

Таблица 1:: Подбор муфты кулачковой по параметрам

*- 1a - короткое исполнение, 1b-длинное исполнение.

Условия транспортировки и хранения

Транспортировку муфты рекомендуется производить в разобранном виде. По желанию клиента возможна транспортировка в собранном виде без упаковки – в этом случае следует обеспечить защиту деталей муфты от коррозии, ударов и механических повреждений, а также исключить контакт упругого элемента с агрессивными веществами (такими как масло, бензин, растворители, кислоты, щелочи и т.д.).
Хранить муфты следует при температуре воздуха не выше 20°С и относительной влажности не более 65%. Необходимо обеспечить защиту муфт от воздействия прямых солнечных лучей, нагревательных приборов и контакта упругого элемента с агрессивными химическими веществами. Рекомендуется хранить муфты на стеллажах, уложенные в один ряд.
Особенности монтажа и эксплуатации
Для облегчения установки, монтаж ступицы на вал рекомендуется проводить при небольшом нагреве. Также необходимо обеспечить осевое крепление ступицы с помощью установочного винта или упорной шайбы.
Эксплуатация муфты осуществляется в диапазоне температур от -30 до +90°С (при допустимом кратковременном нагревании до +120°С). Верхний рабочий предел температуры ограничен с целью обеспечения длительной безотказной работы упругого элемента (зубчатого венца).
Для максимально эффективной работы муфты и минимального износа требуется соблюдение строгой соосности соединяемых валов. Включение может производиться на тихом ходу при скорости вращения не более 100 оборотов в минуту. Более высокая скорость может привести к преждевременному износу детали. Допускается выключение на ходу.
Если в процессе эксплуатации произошло повреждение кулачков муфты или на их углах образовались скосы, необходимо произвести ремонт наплавкой металла и последующей обработкой. При работе кулачки полумуфт должны полностью входить в зацепление.

Область применения кулачковых муфт

Указанные выше преимущества определяют чрезвычайно широкий спектр промышленного применения кулачковых муфт, начиная от малонагруженных ленточных конвейеров, центробежных компрессоров и насосов, электродвигателей и генераторных установок, разнообразных станков, мешалок, и заканчивая тяжелыми мельницами, дробилками и подъемниками. Некоторые типы кулачковых муфт применяются в высокофорсированных коробках передач спортивных и гоночных автомобилей.
