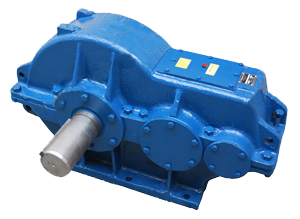

Цилиндрические горизонтальные двухступенчатые картерные редукторы. Тип Ц2У-315КМ, Ц2У-400КМ, 1Ц2Н-560К

Назначение: Редукторы цилиндрические двухступенчатые горизонтальные типоразмеров Ц2У-315КМ, Ц2У-400КМ, 1Ц2Н-560К с уменьшенной высотой оси тихоходного вала от плоскости основания и выступающим картером предназначены для применения в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Габаритные и присоединительные размеры

Типоразмер	i	awб	awт	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
Ц2У-315КМ	8 -50	200	315	1030	620	240	240	-	95	300	420	110	210	360
Ц2У-400КМ	8 -50	250	400	1270	830	215	215	215	155	380	500	140	250	440
1Ц2Н-560К	8 – 40	400	560	1820	1260	350	350	350	250	580	660	210	280	600
1Ц2Н-560К	50	400	560	1820	1260	350	350	350	250	510	660	140	280	600

Типоразмер	i	øD	øD1	øD2	N	H	H1	H2	H3	H4	H5	B	B1	B2	B3	B4	B5
Ц2У-315КМ	8 -50	26	50k6	110m6	6	633	300	35	53,5	116	28	340	290	395 (350)*	14	28	210
Ц2У-400КМ	8 -50	26	60k6	140m6	8	800	320	35	64	148	95	420	360	475 (438)*	18	36	290
1Ц2Н-560К	8–40	39	100m6	220m6		1130	400	50	106	231	200	660	590	680	28	50	492
1Ц2Н-560К	50	39	70m6	220m6		1130	400	50	74,5	231	200	660	590	680	20	50	492

* - для редукторов Ц2У-315КМВ, Ц2У-400КМВ с врезными боковыми крышками.

Размеры конических валов
входной вал выходной вал

Типоразмер	i	a1	a2	a3	a4	a5	øa6	øa7	a8	øa9
Ц2У-315КМ	8 -50	110	82	41	12	48,9	45,9	50	300	М36x3
Ц2У-400КМ	8 -50	140	105	52,5	16	58,75	54,75	60	380	М42x3
1Ц2Н-560К	8 – 40	210	165	82,5	25	96,75	91,75	100	580	М72x4
1Ц2Н-560К	50	140	105	52,5	18	68,75	64,75	70	510	М48x3

Типоразмер	b1	b2	b3	b4	b5	øb6	øb7	b8	øb9
Ц2У-315КМ	210	165	82,5	25	106,75	101,75	110	420	М80x4
Ц2У-400КМ	250	200	100	32	137	130	140	500	М100x4
1Ц2Н-560К	350	280	140	45	216	206	220	750	М160x6

Размеры конца тихоходного вала в виде зубчатой полумуфты

Типоразмер	Индекс муфты	m	z	f	øf1	øf2	øf3	f4	f5	f6
Ц2У-315КМ	М	6	40	275*	110 F8	130	252	60	30	10
Ц2У-315КМ	М1	4	56	270	120 F8	162	232	50	35	15
Ц2У-400КМ	М	8	40	335	150 F8	180	336	65	40	15
Ц2У-400КМ	М1	6	56	335	170 F8	200	348	68	40	12
1Ц2Н-560К	М	12	40	465	200 F8	290	504	90	60	20

* - для варианта с паразитной шестерней f=270 мм

Размеры конца тихоходного вала в виде зубчатой полумуфты с паразитной шестерней

Типоразмер	Индекс муфты	m	z	m1	z1	z2	f7	f8	f9	f10	øf11
Ц2У-315КМ	М	6	40	4	40	60	195	15	200	30	248
Ц2У-315КМ	М1	4	56	4	40	60	195	15	200	30	248
Ц2У-400КМ	М	8	40	-	-	-	-	-	-	-	-
Ц2У-400КМ	М1	6	56	4	69	69	245	15	276	50	284

Размеры конца тихоходного вала для присоединения приборов и автоматики

Типоразмер	e	øe1	øe2	øe3	øe4
Ц2У-315КМ	200	110 h10	75 h8	55	M8 - 7H
Ц2У-400КМ	240	140 h10	75 h8	55	M8 - 7H

Технические характеристики

Типоразмер редуктора					Ц2У-315КМ
Номинальное передаточное отношение					8	10	12,5	16	20	25	31,5	40	50
Номинальный крутящий момент на тихоходном валу Т, Нxм	Режим работы		Легкий (ПВ 15%)		9100	9200	9300	9600	9000	9300	9700	8600	8900
			Средний (ПВ 25%)		8900	9100	9200		8600				7600
			Тяжелый (ПВ 40%)		8600	8800		8500	8600			8400	7600
Номинальная частота вращения быстроходного вала, с^-1 (об/мин)					25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н		быстроходного			4000					2000
		тихоходного		цилиндрический конец	31500
				конец вала в виде части зубчатой полумуфты	40000
Масса, кг					460

Типоразмер редуктора					Ц2У-400КМ
Номинальное передаточное отношение					8	10	12,5	16	20	25	31,5	40	50
Номинальный крутящий момент на тихоходном валу Т, Нxм	Режим работы		Легкий (ПВ 15%)		17500	18300	17700	17500	17200	17800	17900	15900	17000
			Средний (ПВ 25%)			17700	17500		16400				14600
			Тяжелый (ПВ 40%)		17000	17500	16800	16300
Номинальная частота вращения быстроходного вала, с^-1 (об/мин)					16, (6) (1000)		25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н		быстроходного			7100					3150
		тихоход.		цилиндр. конец	50000
				конец вала в виде части зубчатой полумуфты	63000
Масса, кг					870

Типоразмер редуктора					1Ц2Н-560К
Номинальное передаточное отношение					8	10	12,5	16	20	25	31,5	40	50
Номинальный крутящий момент на тихоходном валу Т, Нxм	Режим работы		Легкий (ПВ 15%)		66000	74000		84000			73000
			Средний (ПВ 25%)		63000	71000		74000			65000
			Тяжелый (ПВ 40%)
Номинальная частота вращения быстроходного вала, с^-1 (об/мин)					12,5 (750)		16,(6) (1000)				25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н		быстроходного			11250	10000		8500	7500	6500	5500	5000	4500
		тихоходного		цилиндрический конец	62700	66500		68000			63700
				конец вала в виде части зубчатой полумуфты	75000	80000		82000			76000
Масса, кг					2520

Условия эксплуатации:
- работа в повторно-кратковременном режиме, т. е. при переменных нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м³;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Пример обозначения редуктора Ц2У - 315КМ - 25 - 12КвхМ1(m4, z56)-У1:
редуктор цилиндрический (Ц), двухступенчатый (2), горизонтальный узкий (У), с межосевым расстоянием тихоходной ступени 315 мм, картерный (К), модифицированный (М), номинальным передаточным отношением 25, вариантом сборки 12, коническим концом быстроходного вала (Квх), концом тихоходного вала в виде зубчатой полумуфты с вариантом исполнения М1 (m4, z56) с модулем 4, числом зубьев 56, климатическим исполнением У и категорией размещения 1.

Условные обозначения:
1 - этап модернизации
Ц - цилиндрический
2 - двухступенчатый
У- узкий
Н - с передачами Новикова
aw_т - межосевое расстояние тихоходной ступени (мм)
К - картерный
М - модификация
В - с врезными боковыми крышками
i – номинальное передаточное отношение
Цвх - цилиндрический конец входного вала
Квх - конический конец входного вала
Цвых - цилиндрический конец выходного вала
Квых - конический конец выходного вала
М (М1) - конец выходного вала в виде части зубчатой муфты (модуль, число зубьев)
Мп - конец выходного вала в виде части зубчатой муфты и с паразитной шестерней

Варианты сборки редукторов по ГОСТ 20373

Основные

Для подключения приборов и автоматики
(для редукторов Ц2У-315КМ, Ц2У-400КМ)

Основные технические данные

• Технические характеристики редукторов при нереверсивном режиме работы приведены в таблицах.

• При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.

• При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.

• Редукторы допускают кратковременные перегрузки, в два раза превышающие указанные в таблицах и возникающие во время пусков и остановок двигателя, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 5х10⁴ в течение всего срока службы редуктора. Допускаемая частота циклов в единицу времени должна составлять не более 240 в час. Допускаемая общая продолжительность времени перегрузок должна быть не более 250 ч.

• Для двухконцевого исполнения валов значение допускаемых радиальных консольных нагрузок должны быть снижены на 50%.

• Допускаемое отклонение передаточного отношения редуктора - 4%.
