Цилиндрические горизонтальные двухступенчатые (Цилиндрические горизонтальные двухступенчатые редукторы ЦДНД (315, 400))
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.

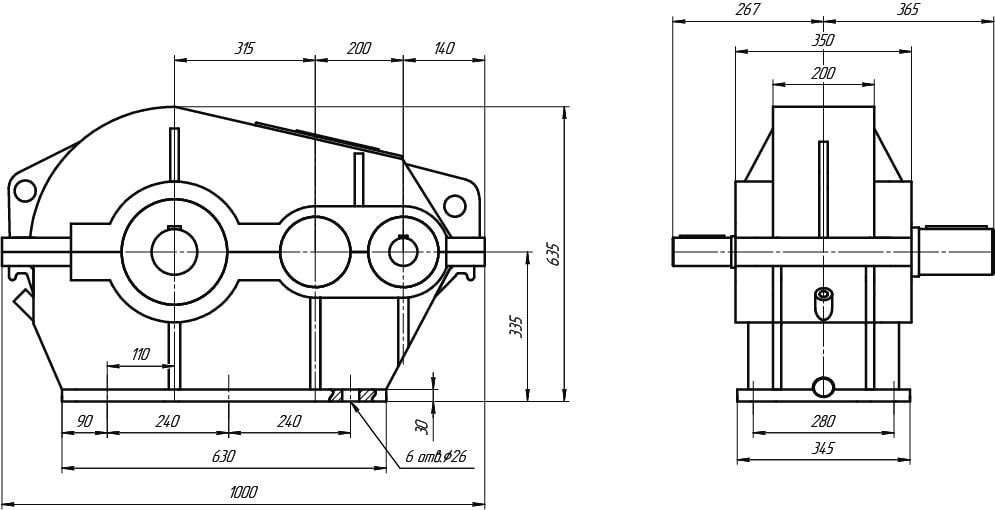

Габаритные и присоединительные размеры

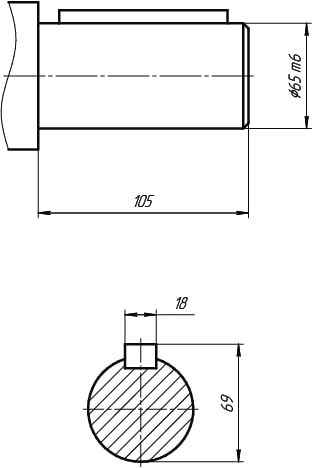

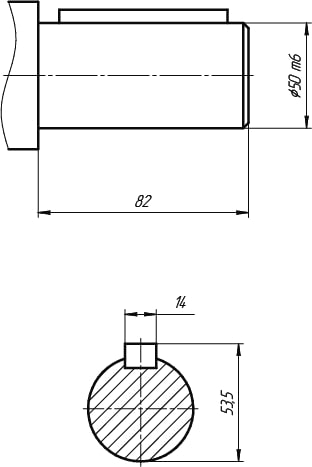

Размеры валов
Входной цилиндрический вал Выходной цилиндрический вал
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число, u | Ном.крутящий момент Мт, Н*м | Ном.частота вращ-я быстроходного вала, с-1(об/мин) | Ном..радиальная консольная нагрузка, Н | AwT | AwБ | Масса редуктора, кг |
| ЦДНД-315 | 12.5, 20, 31.5, 40 | 7000 | 12,5(750); 16,6 (1000); 25 (1500) | 30000 | 315 | 200 | 424 |

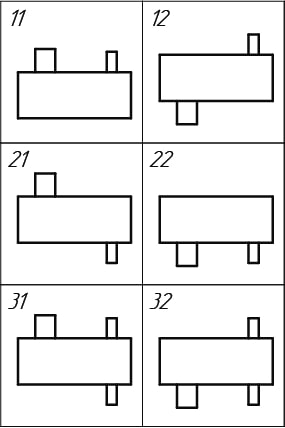

Варианты сборки редукторов ЦДН - 630 цилиндрических горизонтальных двухступенчатых
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
Габаритные и присоединительные размеры

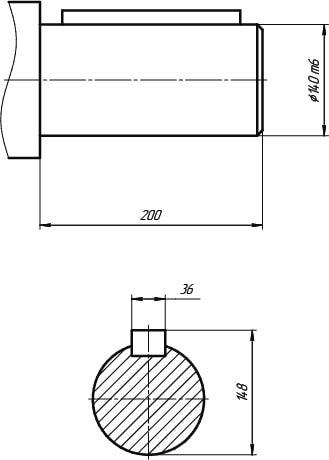

Размеры валов
Входной цилиндрический вал Выходной цилиндрический вал
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число, u | Ном.крутящий момент Мт, Н*м | Ном.частота вращ-я быстроходного вала, с-1(об/мин) | Ном..радиальная консольная нагрузка, Н | AwT | AwБ | Масса редуктора, кг |
| ЦДНД-400 | 12.5, 20, 31.5, 40 | 14000 | 12,5(750); 16,6 (1000); 25 (1500) | 50000 | 400 | 250 | 865 |
