Цилиндрические горизонтальные двухступенчатые (Цилиндрические горизонтальные двухступенчатые редукторы с зацеплением Новикова Ц2У (315Н, 355Н, 400Н))
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Вес редуктора: 520 кг

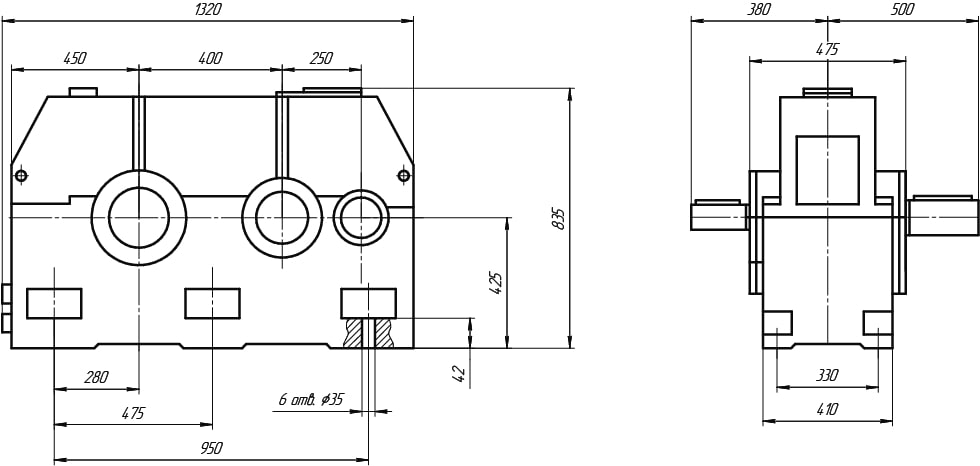

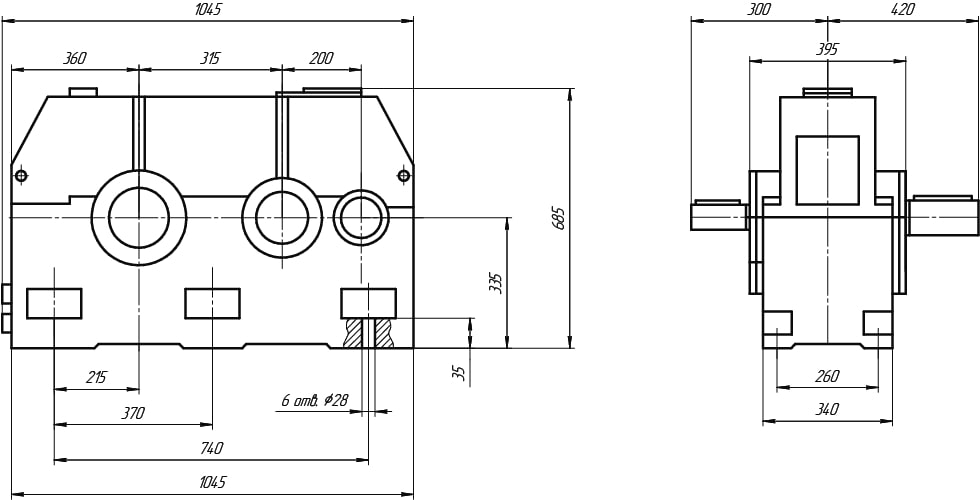

Габаритные и присоединительные размеры
Размеры валов

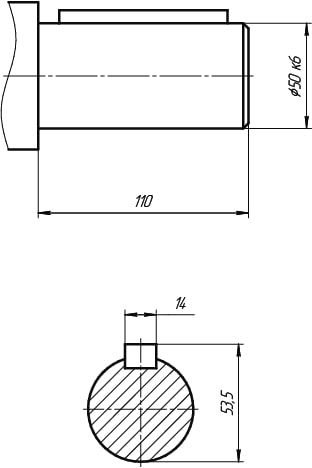

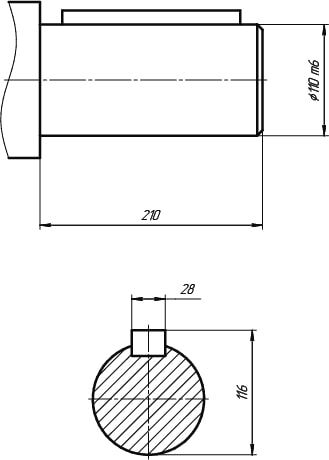

Входной цилиндрический вал Выходной цилиндрический вал

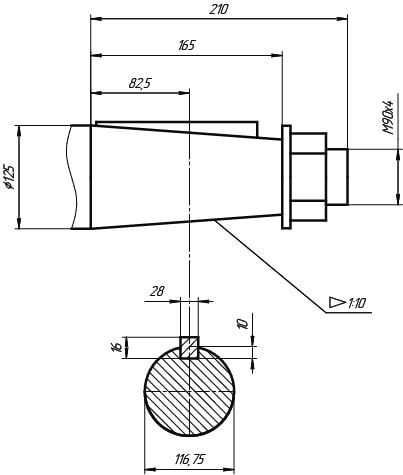

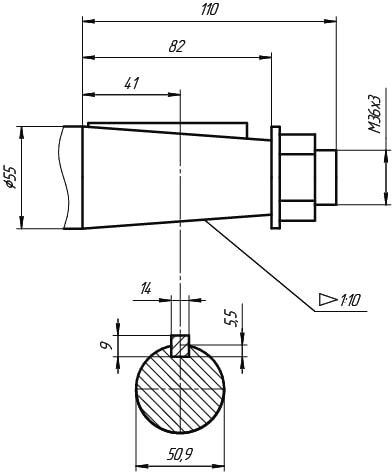

Входной конический вал Выходной конический вал

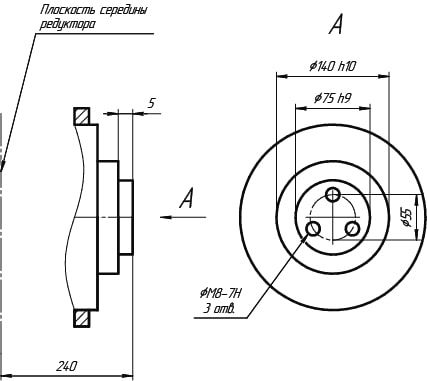

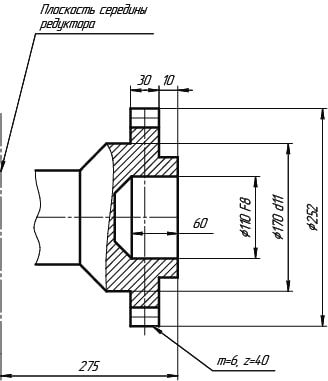

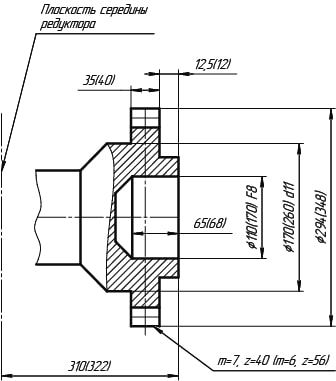

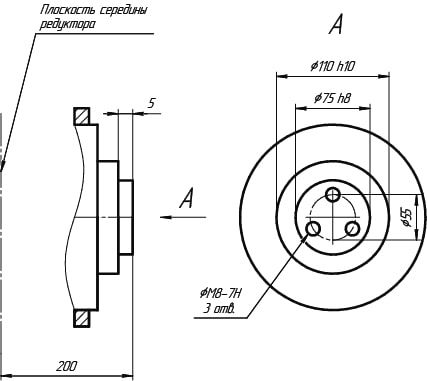

Выходной вал в виде зубчатой полумуфты Выходной вал для присоединения приборов и автоматики
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| редуктор Ц2У-315 | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 | 7500-8100 | 520 |

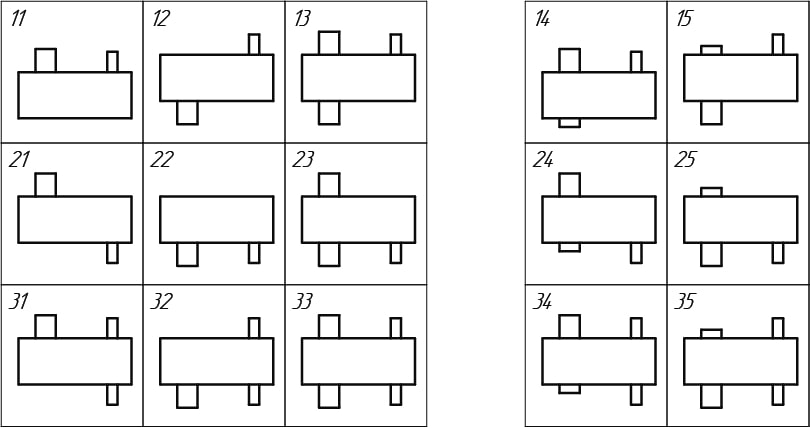

Варианты сборки
Основные Для подключения приборов и автоматики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Вес редуктора: 730 кг
Габаритные и присоединительные размеры
Размеры валов
Входной цилиндрический вал Выходной цилиндрический вал
Входной конический вал Выходной конический вал

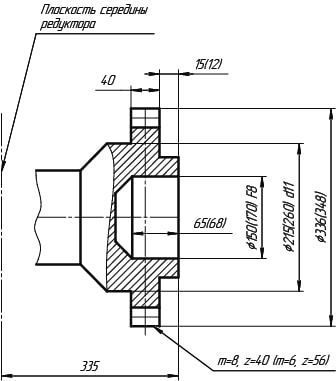

Выходной вал в виде зубчатой полумуфты Выходной вал для присоединения приборов и автоматики
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| редуктор Ц2У-355Н | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 | 14000-14100 | 700 |
Варианты сборки
Основные Для подключения приборов и автоматики
Условное обозначение:
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
(Ц - цилиндрический вал,
К - конический вал,
М- вал в виде части зубчатой муфты).
Вес редуктора: 940 кг
Габаритные и присоединительные размеры
Размеры валов
Входной цилиндрический вал Выходной цилиндрический вал
Входной конический вал Выходной конический вал
Выходной вал в виде зубчатой полумуфты Выходной вал для присоединения приборов и автоматики
Таблица подбора редуктора
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг |
| редуктор Ц2У-400 | 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 | 14600-16300 | 930 |
Варианты сборки
Основные Для подключения приборов и автоматики
