Цилиндрические горизонтальные трёхступенчатые (Цилиндрические горизонтальные трехступенчатые редукторы с зацеплением Новикова 2Ц3 (125Н, 160Н, 200Н, 250Н))

Условное обозначение:

1. Модель редуктора, число ступеней-3.
2. Габарит редуктора. (Н- передача новикова)
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

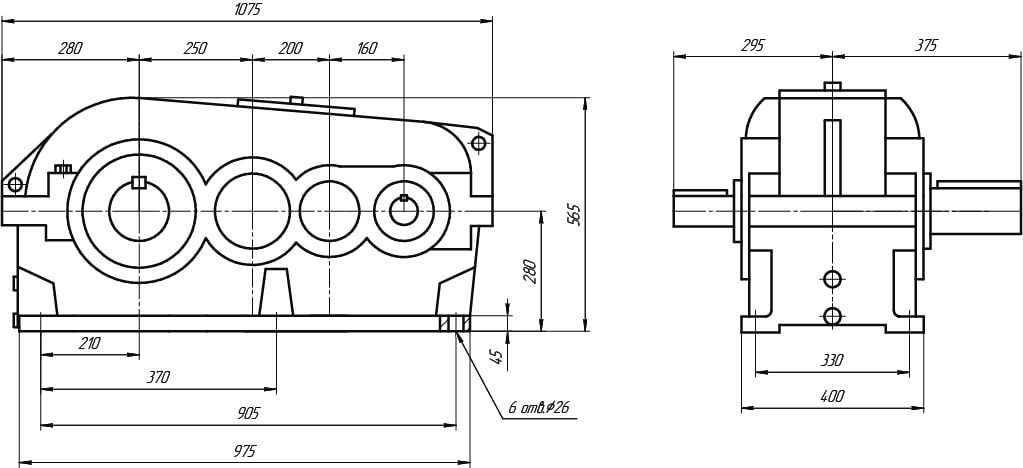

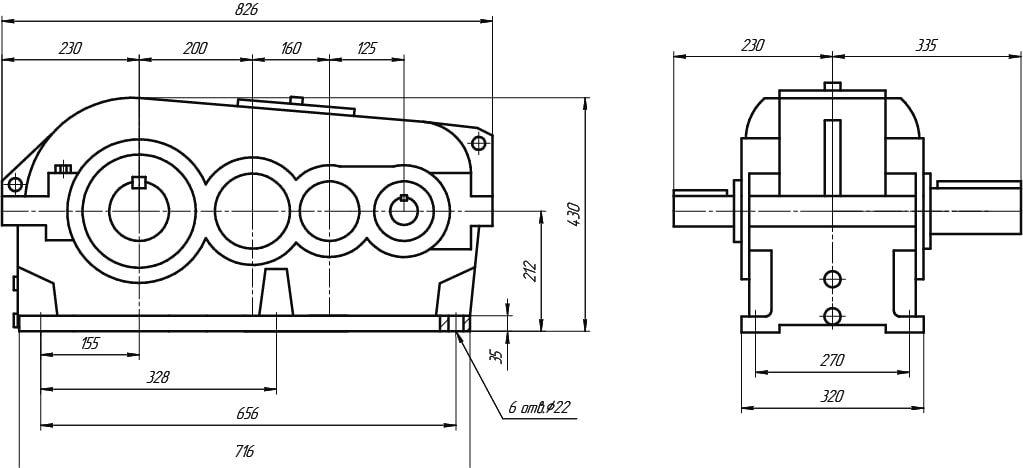

Габаритные и присоединительные размеры:

2Ц3-125Н

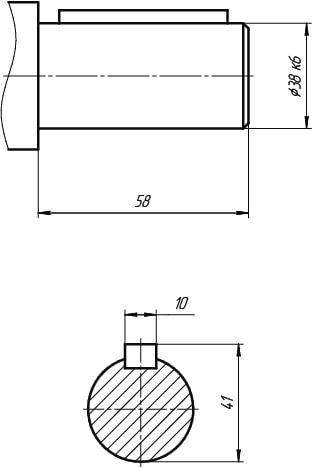

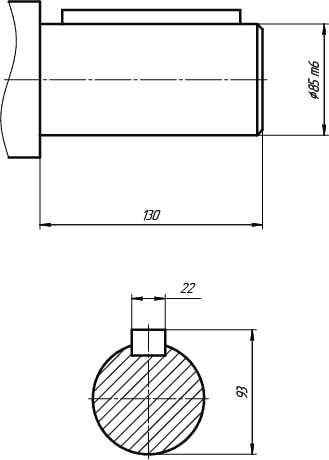

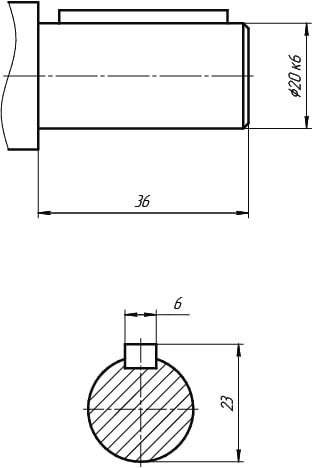

Исполнение входного вала (цилиндрический)                                            Исполнение входного вала (цилиндрический)

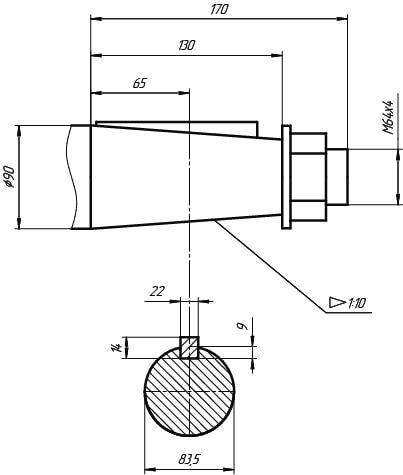

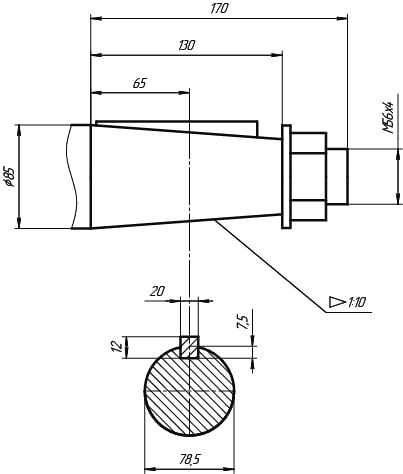

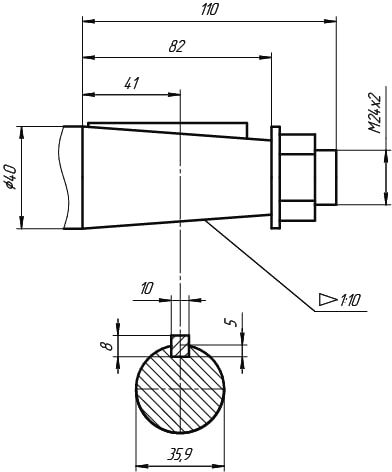

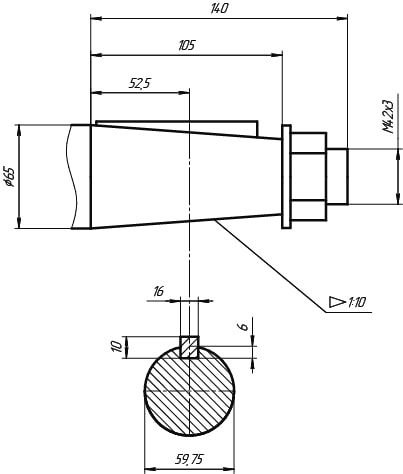

Исполнение входного вала (конический)                                                        Исполнение выходного вала (конический)

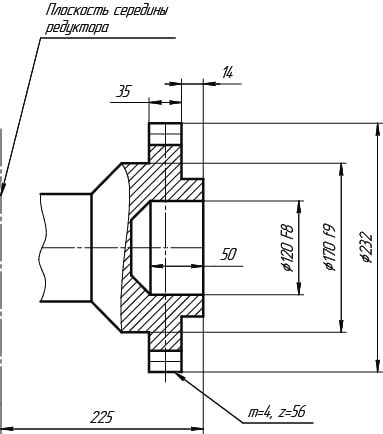

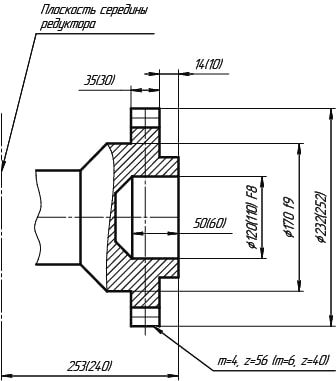

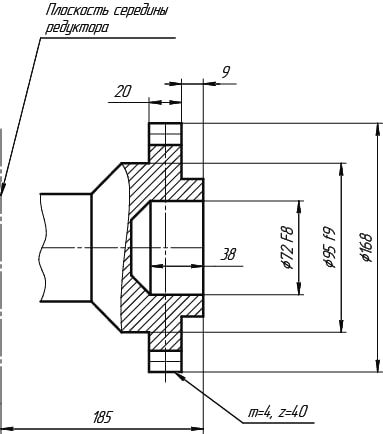

Исполнение выходного вала (зубчатая полумуфта)                                      Исполнение выходного вала

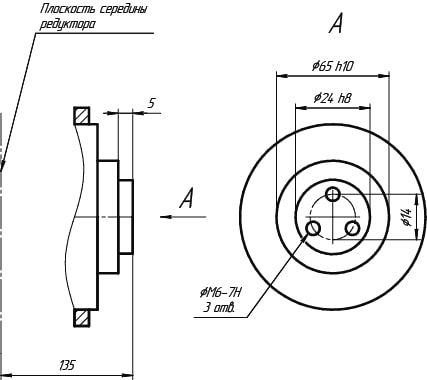

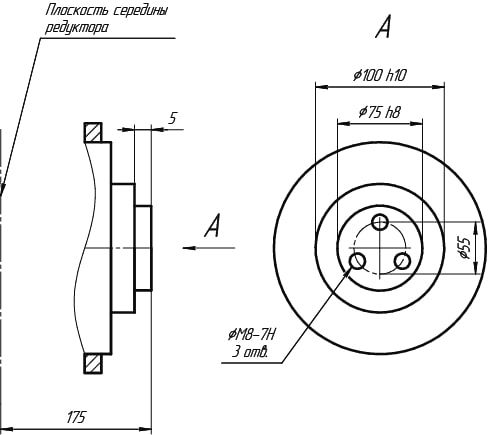

                                                                                                                                  (для присоединения приборов автоматики)

Таблица подбора редуктора

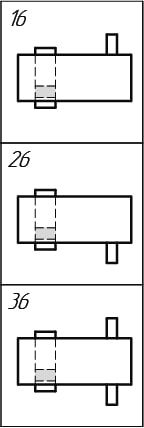

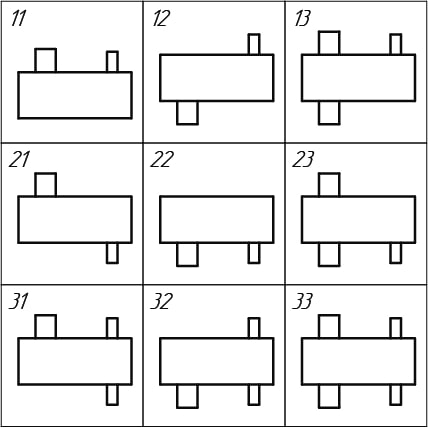

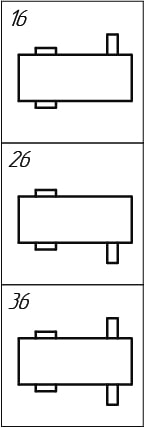

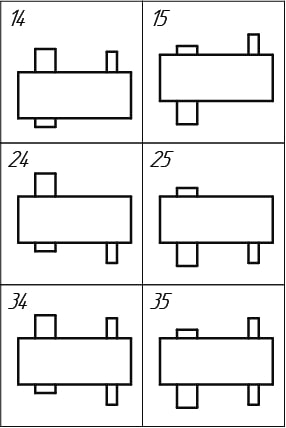

Вариант сборки

Основной

Для подключения приборов и автоматики      Полый симметричный вал               Полый несимметричный вал

Условное обозначение:

1. Модель редуктора, число ступеней-3.
2. Габарит редуктора. (Н- передача новикова)
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры

2Ц3-160Н

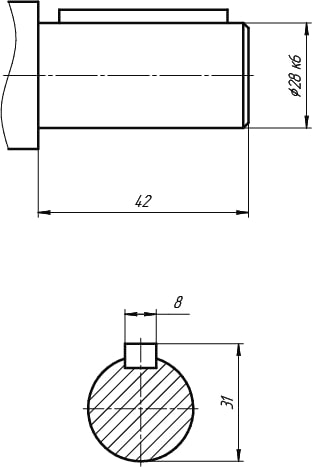

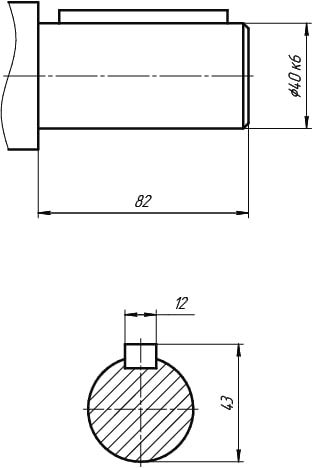

Исполнение входного вала (цилиндрический)                                       Исполнение входного вала (цилиндрический)

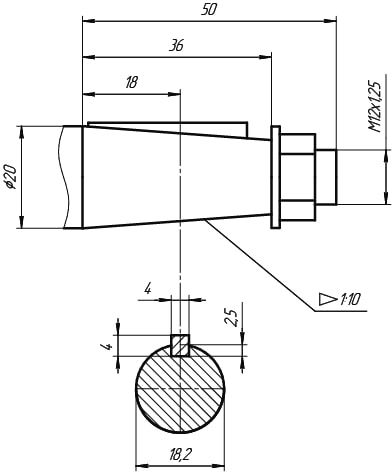

Исполнение входного вала (конический)                                                   Исполнение выходного вала (конический)

Исполнение выходного вала (зубчатая полумуфта)                           Исполнение выходного вала

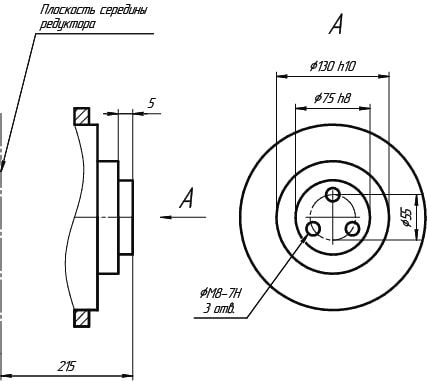

                                                                                                                       (для присоединения приборов автоматики)

Таблица подбора редуктора

Вариант сборки

Основной

Для подключения приборов и автоматики             Полый симметричный вал                    Полый несимметричный вал

Условное обозначение:

1. Модель редуктора, число ступеней-3.
2. Габарит редуктора. (Н- передача новикова)
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры

2Ц3-200Н

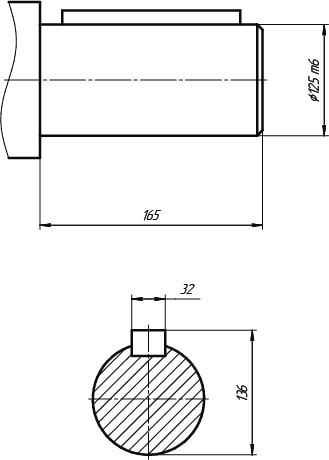

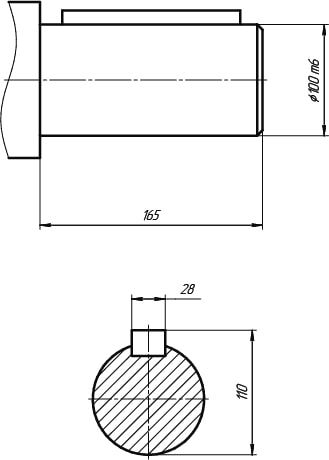

Исполнение входного вала (цилиндрический)                                    Исполнение входного вала (цилиндрический)

Исполнение входного вала (конический)                                              Исполнение выходного вала (конический)

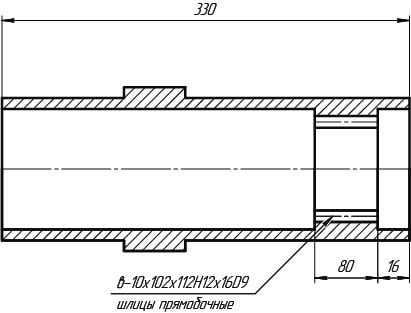

Исполнение входного вала (полый шлицевой)                                     Исполнение выходного вала

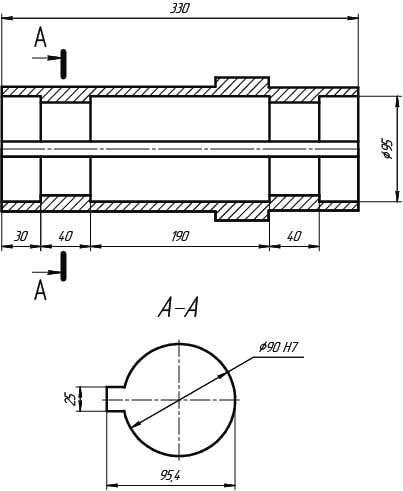

                                                                                                                         (полый шпоночный)

Исполнение выходного вала (зубчатая полумуфта)                                Исполнение выходного вала

                                                                                                                            (для присоединения приборов автоматики)

Таблица подбора редуктора

Вариант сборки

Основной

Для подключения приборов и автоматики             Полый симметричный вал                    Полый несимметричный вал

Условное обозначение:

1. Модель редуктора, число ступеней-3.
2. Габарит редуктора. (Н- передача новикова)
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры:

2Ц3-250Н

Исполнение входного вала (цилиндрический)                                       Исполнение входного вала (цилиндрический)

Исполнение входного вала (конический)                                                   Исполнение выходного вала (конический)

Исполнение выходного вала

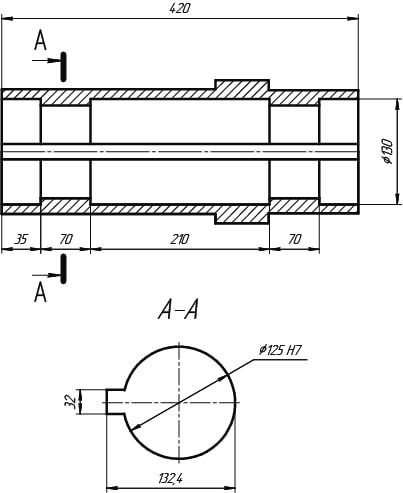

(полый шпоночный)

Исполнение выходного вала (зубчатая полумуфта)                                 Исполнение выходного вала

                                                                                                                             (для присоединения приборов автоматики)

Таблица подбора редуктора

Вариант сборки

Основной

Для подключения приборов и автоматики             Полый симметричный вал                    Полый несимметричный вал
