Цилиндрические горизонтальные трёхступенчатые (Редукторы цилиндрические горизонтальные трехступенчатые общего назначения ГТ)

Редукторы цилиндрические горизонтальные трехступенчатые общего назначения ГТ ГТ-III ГТ-IV ГТ-V ГТ-VI

Категория: Цилиндрические горизонтальные трёхступенчатые

Контактные телефоны

Условное обозначение:

ГТ III условное обозначение.png
1. Типоразмер редуктора
2. Передаточное число
3. Вариант сборки (21- новое обозначение, А- старое обозначение)

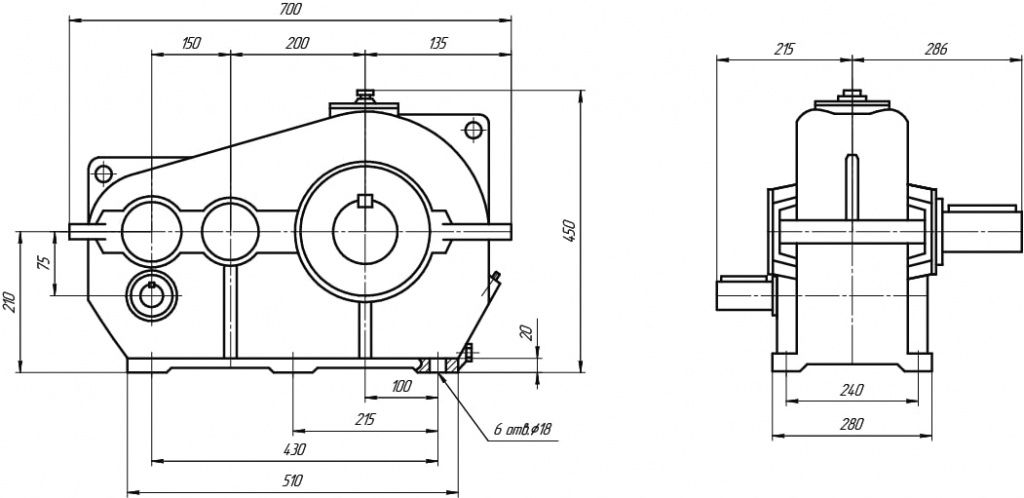

Габаритные и присоединительные размеры

ГТ III основной.jpg

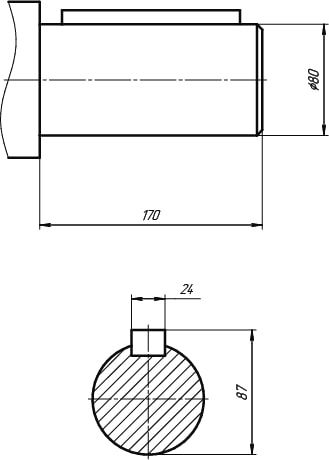

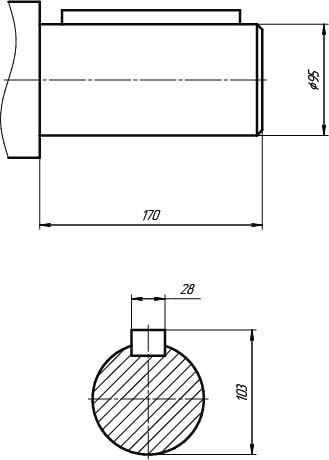

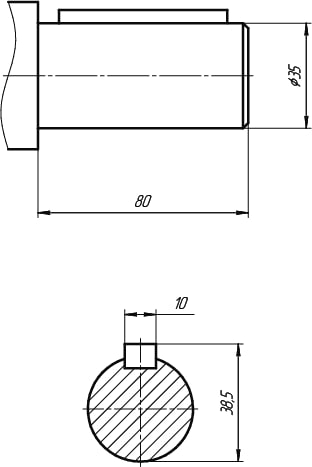

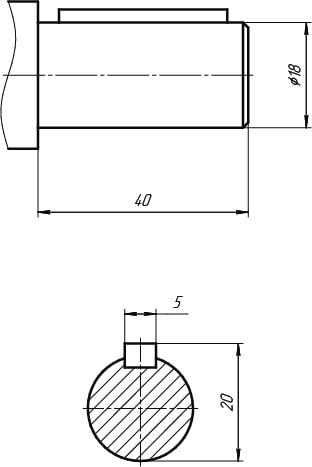

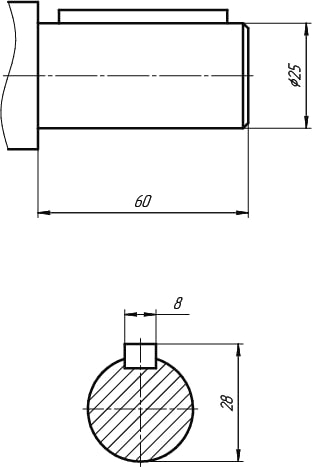

Размеры валов

        Входной цилиндрический вал                                                                           Выходной цилиндрический вал

       ГТ III входной вал цилиндрический.jpg                                                                                  ГТ III выходной вал цилиндрический.jpg



Таблица подбора редуктора

Типоразмер редуктора Общее передаточное число Номинальная мощность, кВт Вес (без масла), кг
Скорость вращения быстроходного вала, об/мин
750 1000 1500
ГТ-III 83,6
162,8		 0,5
0,3		 0,7
0,4		 1,0
0,5		 160
180
ГТ-III 72,1
175,6		 1,4
0,6		 1,82
0,8		 2,8
1,1		 230
252
ГТ-IV 72,1
175,6		 2,8
1,1		 3,6
1,5		 5,5
2,2		 422
450
ГТ-VI 72,1
175,6		 5,6
2		 6,5
2,8		 10
4		 670
698

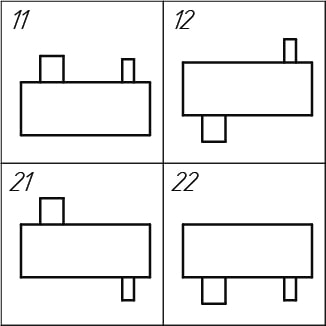

Варианты сборки

ГТ вариант сборки.jpg

Условное обозначение:

ГT IV условное обозначение.png
1. Типоразмер редуктора
2. Передаточное число
3. Вариант сборки (21- новое обозначение, А- старое обозначение)

Габаритные и присоединительные размеры

ГТ IV основной.jpg

Размеры валов

        Входной цилиндрический вал                                                                           Выходной цилиндрический вал

       ГТ IV входной вал цилиндрический.jpg                                                                   ГТ IV выходной вал цилиндрический.jpg



Таблица подбора редуктора


Типоразмер редуктора Общее передаточное число Номинальная мощность, кВт Вес (без масла), кг
Скорость вращения быстроходного вала, об/мин
750 1000 1500
ГТ-III 83,6
162,8		 0,5
0,3		 0,7
0,4		 1,0
0,5		 160
180
ГТ-III 72,1
175,6		 1,4
0,6		 1,82
0,8		 2,8
1,1		 230
252
ГТ-IV 72,1
175,6		 2,8
1,1		 3,6
1,5		 5,5
2,2		 422
450
ГТ-VI 72,1
175,6		 5,6
2		 6,5
2,8		 10
4		 670
698

Варианты сборки

ГТ вариант сборки.jpg

Условное обозначение:

ГT V условное обозначение.png
1. Типоразмер редуктора
2. Передаточное число
3. Вариант сборки (21- новое обозначение, А- старое обозначение)

Габаритные и присоединительные размеры

ГТ V основной.jpg

Размеры валов

        Входной цилиндрический вал                                                                           Выходной цилиндрический вал

       ГТ V входной вал цилиндрический.jpg                                                                ГТ V выходной вал цилиндрический.jpg



Таблица подбора редуктора

Типоразмер редуктора Общее передаточное число Номинальная мощность, кВт Вес (без масла), кг
Скорость вращения быстроходного вала, об/мин
750 1000 1500
ГТ-III 83,6
162,8		 0,5
0,3		 0,7
0,4		 1,0
0,5		 160
180
ГТ-III 72,1
175,6		 1,4
0,6		 1,82
0,8		 2,8
1,1		 230
252
ГТ-IV 72,1
175,6		 2,8
1,1		 3,6
1,5		 5,5
2,2		 422
450
ГТ-VI 72,1
175,6		 5,6
2		 6,5
2,8		 10
4		 670
698



Варианты сборки

ГТ вариант сборки.jpg

Условное обозначение:

ГТ VI условное обозначение.png
1. Типоразмер редуктора
2. Передаточное число
3. Вариант сборки (21- новое обозначение, А- старое обозначение)

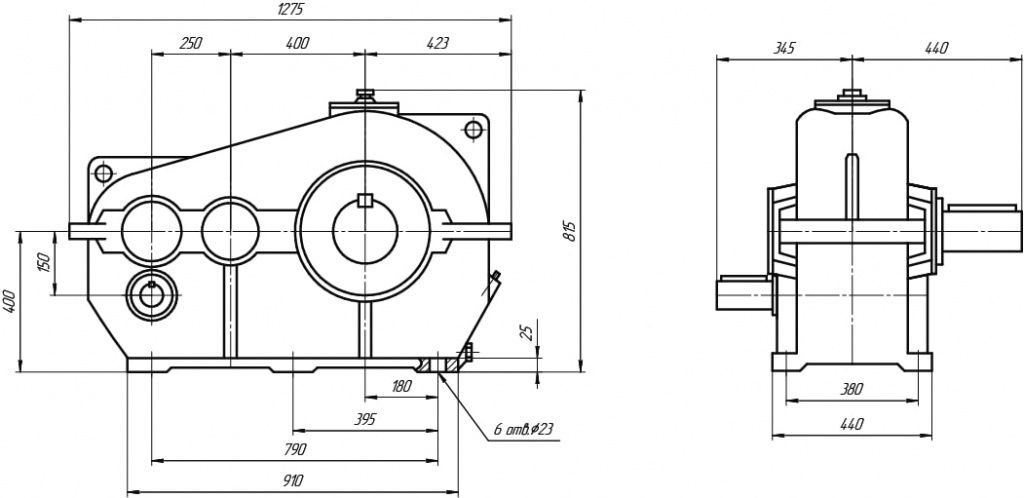

Габаритные и присоединительные размеры

ГТ VI основной.jpg

Размеры валов

        Входной цилиндрический вал                                                                           Выходной цилиндрический вал

       ГТ VI входной вал цилиндрический.jpg                                                                 ГТ VI выходной вал цилиндрический.jpg



Таблица подбора редуктора

Типоразмер редуктора Общее передаточное число Номинальная мощность, кВт Вес (без масла), кг
Скорость вращения быстроходного вала, об/мин
750 1000 1500
ГТ-III 83,6
162,8		 0,5
0,3		 0,7
0,4		 1,0
0,5		 160
180
ГТ-III 72,1
175,6		 1,4
0,6		 1,82
0,8		 2,8
1,1		 230
252
ГТ-IV 72,1
175,6		 2,8
1,1		 3,6
1,5		 5,5
2,2		 422
450
ГТ-VI 72,1
175,6		 5,6
2		 6,5
2,8		 10
4		 670
698



Варианты сборки

ГТ вариант сборки.jpg
