Цилиндрические (Цилиндрические редукторы UD-TRC)

Цилиндрические редукторы UD-TRC TRC-01 TRC-02 TRC-03 TRC-04

Категория: Цилиндрические

Контактные телефоны

Условное обозначение:

редуктор TRC01 условное обозначение.png




1. Модель редуктора: (TRC-исполнение на лапах, TRC-F-исполнение на фланце).
2. Габарит мотор-редуктора (01, 02, 03, 04).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                   250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3,
M4, M5, M6).

Вес редуктора:  кг







Габаритные и присоединительные размеры



UD-TRC01...

Редуктор UD-TRC.jpg

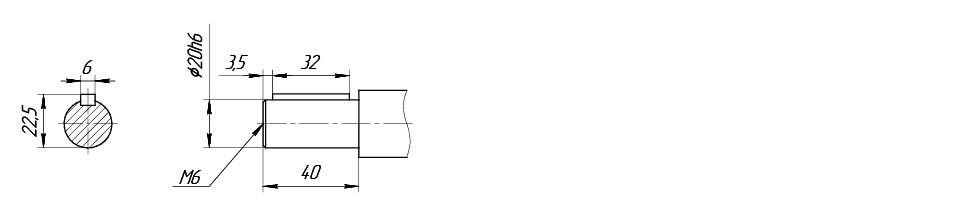

Цельный выходной вал

Редуктор UD-TRC-01 -выходной вал.jpg

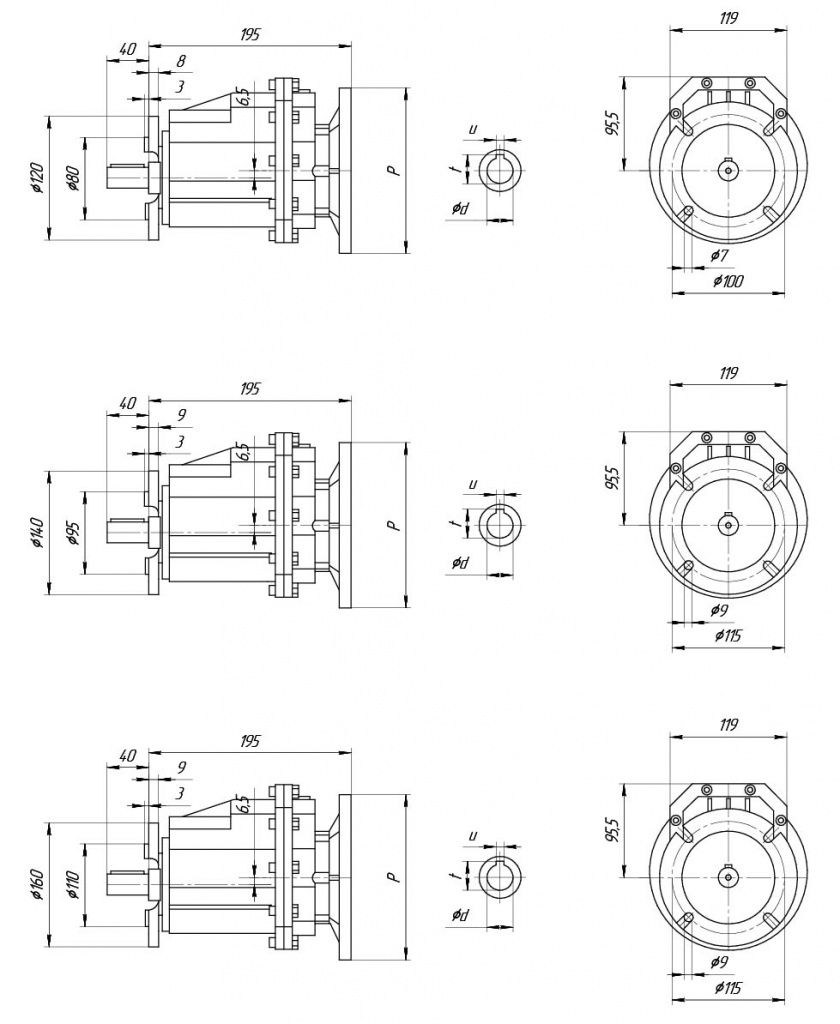

UD-TRCF01...

Редуктор UD-TRCF-01.jpg

Цельный выходной вал

Редуктор UD-TRC-01 -выходной вал.jpg

Таблица подбора редуктора

Мощность, кВт Частотавращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 26 53,33 42 2600 2,9 1400
31 45,89 36 2600 3,3
35 40,1 32 2600 3,8
39 35,47 28 2560 4,3
49 28,5 22 2380 5,4
59 23,56 18,5 2230 6,5
71 19,83 15,6 2100 7,7
78 17,86 14 2030 6,4
96 14,62 11,5 1900 10,4
101 13.80 10,8 1860 8,3
118 11,9 9,4 1770 12,8
143 9,81 7,7 1660 15,6
153 9,17 7,2 1630 11,1
181 7,72 6,1 1540 13,2
246 5,69 4,5 1390 15,7
302 4,63 3,6 1290 19,2
366 3,82 3 1210 23,3
16,9 53,33 65 2600 1,8 1400
19,6 45,89 56 2600 2,1
22 40,1 49 2600 2,4
25 35,47 43 2560 2,8
32 28,5 35 2380 3,4
38 23,56 29 2230 4,2
45 19,83 24 2100 5
50 17,86 22 2030 4,1
62 14,62 17,9 1900 6,7
65 13.80* 16,9 1860 5,3
76 11,9 14,5 1770 8,2
92 9,81 12 1660 10
98 9,17 11,2 1630 7,1
117 7,72 9,4 1540 8,5
158 5,69 7 1390 10,1
194 4,63 5,7 1290 12,4
236 3,82 4,7 1210 15
0,18 26 53,33 63 2600 1,9 1400
31 45,89 54 2600 2,2
35 40,1 47 2600 2,5
39 35,47 42 2560 2,9
49 28,5 34 2380 3,6
59 23,56 28 2230 4,3
71 19,83 23 2100 5,1
78 17,86 21 2030 4,3
96 14,62 17,2 1900 7
0,18 101 13.80* 16,3 1860 5,5 1400
118 11,9 14 1770 8,6
143 9,81 11,6 1660 10,4
153 9,17 10,8 1630 7,4
181 7,72 9,1 1540 00 CO
246 5,69 6,7 1390 10,4
302 4,63 5,5 1290 12,8
366 3,82 4,5 1210 15,5
16,9 53,33 98 2600 1,2 900
19,6 45,89 84 2600 1,4
22 40,1 74 2600 1,6
25 35,47 65 2600 1,8
32 28,5 52 2600 2,3
38 23,56 43 2580 2,8
45 19,83 36 2440 3,3
50 17,86 33 2360 2,7
0,25 26 53,33 87 2600 1,4 1400
31 45,89 75 2600 1,6
35 40,1 66 2600 1,8
39 35,47 58 2560 2,1
49 28,5 47 2380 2,6
59 23,56 39 2230 3,1
71 19,83 32 2100 3,7
78 17,86 29 2030 3,1
96 14,62 24 1900 5
101 13.80* 23 1860 4
118 11,9 19,5 1770 6,2
143 9,81 16,1 1660 7,5
153 9,17 15 1630 5,3
181 7,72 12,6 1540 6,3
246 5,69 9,3 1390 7,5
302 4,63 7,6 1290 9,2
366 3,82 6,3 1210 11,2
16,9 53,33 136 2600 0,88 900
19,6 45,89 117 2600 1
22 40,1 102 2600 1,2
25 35,47 90 2600 1,3
32 28,5 73 2600 1,7
38 23,56 60 2580 2
45 19,83 51 2440 2,4
50 17,86 45 2360 2
62 14,62 37 2200 3,2
65 13.80* 35 2160 2,6
76 11,9 30 2060 4
92 9,81 25 1930 4,8
98 9,17 23 1890 3,4
117 7,72 19,7 1780 4,1
158 5,69 14,5 1610 4,8
194 4,63 11,8 1500 5,9
236 3,82 9,7 1410 7,2
0,37 26 53,33 129 2600 0,93 1400
31 45,89 111 2600 1,1
35 40,1 97 2600 1,2
39 35,47 86 2560 1,4
49 28,5 69 2380 1,7
59 23,56 57 2230 2,1
71 19,83 48 2100 2,5
78 17,86 43 2030 2,1
96 14,62 35 1900 3,4
101 13.80* 33 1860 2,7
118 11,9 29 1770 4,2
143 9,81 24 1660 5
153 9,17 22 1630 3,6
181 7,72 18,7 1540 4,3
246 5,69 13,8 1390 5,1
302 4,63 11,2 1290 6,2
366 3,82 9,3 1210 7,6
0,37 25 35,47 134 2600 0,9 900
32 28,5 107 2600 1,1
38 23,56 89 2580 1,4
45 19,83 75 2440 1,6
50 17,86 67 2360 1,3
62 14,62 55 2200 2,2
65 13.80* 52 2160 1,7
76 11,9 45 2060 2,7
92 9,81 37 1930 3,2
98 9,17 35 1890 2,3
117 7,72 29 1780 2,7
0,55 53 53,33 96 2320 1,2 2950
61 45,89 83 2210 1,5
70 40,1 72 2110 1,7
79 35,47 64 2030 1,9
98 28,5 51 1880 2,3
119 23,56 42 1770 2,8
141 19,83 36 1670 3,4
157 17,86 32 1610 2,8
203 13.80* 25 1480 3,6
39 35,47 128 2560 0,94 1400
49 28,5 103 2380 1,2
59 23,56 85 2230 1,4
71 19,83 71 2100 1,7
78 17,86 64 2030 1,4
96 14,62 53 1900 2,3
101 13.80* 50 1860 1,8
118 11,9 43 1770 2,8
143 9,81 35 1660 3,4
153 9,17 33 1630 2,4
181 7,72 28 1540 2,9
246 5,69 20 1390 3,4
302 4,63 16,7 1290 4,2
366 3,82 13,8 1210 5,1
38 23,56 132 2580 0,91 900
45 19,83 111 2440 1,1
62 14,62 82 2200 1,5
65 13.80* 77 2160 1,2
76 11,9 67 2060 1,8
92 9,81 55 1930 2,2
98 9,17 51 1890 1,6
117 7,72 43 1780 1,8
158 5,69 32 1610 2,2
194 4,63 26 1500 2,7
236 3,82 21 1410 3,3
0,75 61 45,89 113 2210 1,1 2950
70 40,1 98 2110 1,2
79 35,47 87 2030 1,4
98 28,5 70 1880 1,7
119 23,56 58 1770 2,1
141 19,83 49 1670 2,5
157 17,86 44 1610 2,1
192 14,62 36 1510 3,3
203 13.80* 34 1480 2,7
59 23,56 116 2230 1 1400
71 19,83 97 2100 1,2
78 17,86 88 2030 1
96 14,62 72 1900 1,7
101 13.80* 68 1860 1,3
118 11,9 58 1770 2,1
143 9,81 48 1660 2,5
153 9,17 45 1630 1,8
181 7,72 38 1540 2,1
246 5,69 28 1390 2,5
302 4,63 23 1290 3,1
366 3,82 18,8 1210 3,7
62 14,62 112 2200 1,1 900
76 11,9 91 2060 1,3
92 9,81 75 1930 1,6
98 9,17 70 1890 1,1
117 7,72 59 1780 1,4
158 5,69 43 1610 1,6
194 4,63 35 1500 2
236 3,82 29 1410 2,4
1,1 98 28,5 103 1880 1,2 2950
119 23,56 85 1770 1,4
141 19,83 71 1670 1,7
157 17,86 64 1610 1,4
192 14,62 53 1510 2,3
203 13.80* 50 1480 1,8
235 11,9 43 1410 2,8
285 9,81 35 1320 3,4
305 9,17 33 1290 2,4
363 7,72 28 1220 2,9
492 5,69 20 1100 3,4
605 4,63 16,7 1030 4,2
733 3,82 13,8 960 5,1
96 14,62 105 1900 1,1 1400
118 11,9 86 1770 1,4
143 9,81 71 1660 1,7
153 9,17 66 1630 1,2
181 7,72 56 1540 1,4
246 5,69 41 1390 1,7
302 4,63 33 1290 2,1
366 3,82 28 1210 2,5
92 9,81 110 1930 1,1 900
117 7,72 87 1780 0,92
158 5,69 64 1610 1,1
194 4,63 52 1500 1,3
236 3,82 43 1410 1,6
1,5 119 23,56 116 1770 1 2950
141 19,83 97 1670 1,2
192 14,62 72 1510 1,7
203 13.80* 68 1480 1,3
235 11,9 58 1410 2,1
285 9,81 48 1320 2,5 2950
305 9,17 45 1290 1,8
363 7,72 38 1220 2,1
492 5,69 28 1100 2,5
605 4,63 23 1030 3,1
733 3,82 18,8 960 3,7
118 11,9 117 1770 to 1400
143 9,81 96 1660 1,2
153 9,17 90 1630 0,89
181 7,72 76 1540 1,1
246 5,69 56 1390 1,3
302 4,63 45 1290 1,5
366 3,82 38 1210 1,9



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор TRC02 условное обозначение.png


1. Модель редуктора: (TRC-исполнение на лапах, TRC-F-исполнение на фланце).
2. Габарит мотор-редуктора (01, 02, 03, 04).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                   250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).

Габаритные и присоединительные размеры

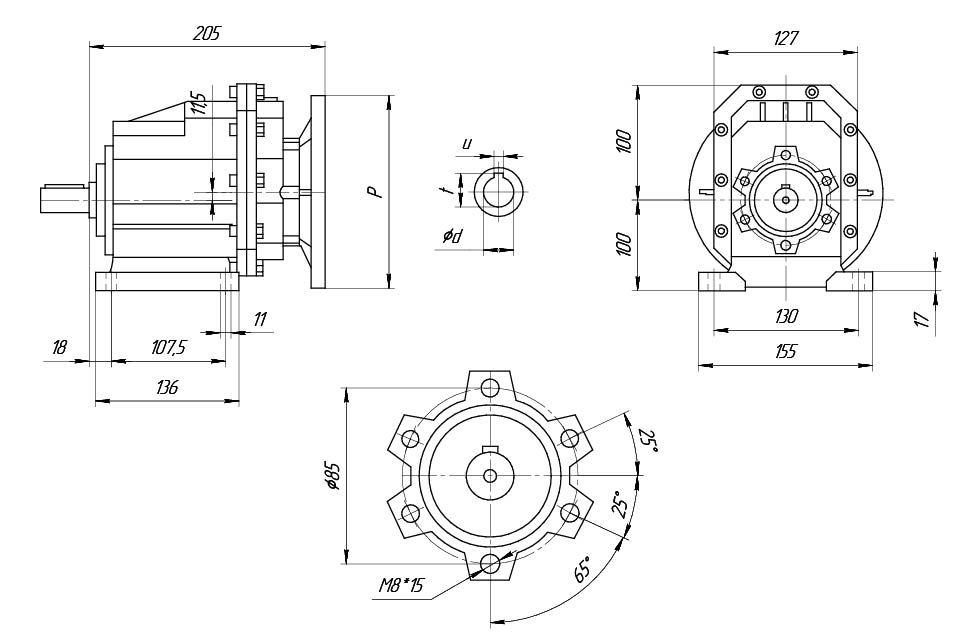

UD-TRC02...

Редуктор UD-TRC-02.jpg

Цельный выходной вал

Редуктор UD-TRC-02-выходной вал.jpg

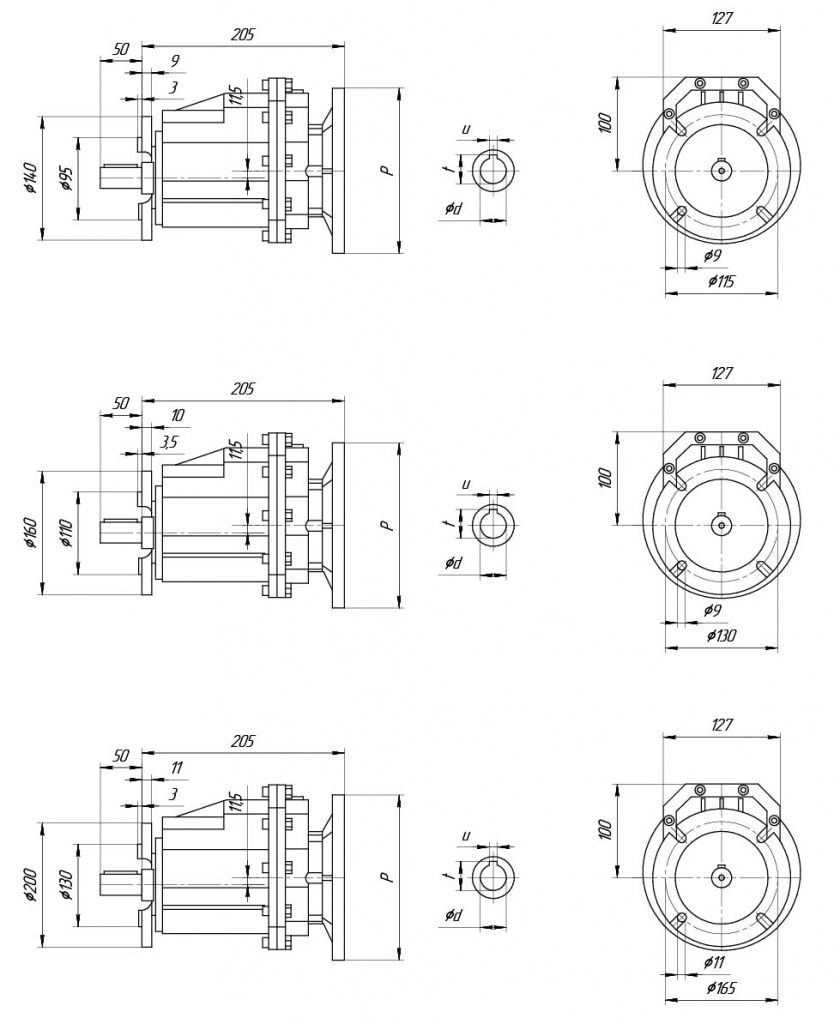

UD-TRCF02...

Редуктор UD-TRCF-02.jpg

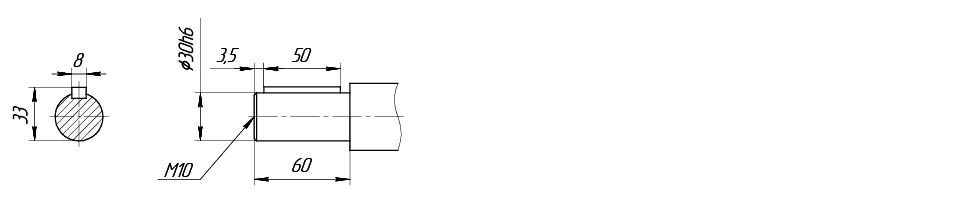

Цельный выходной вал

Редуктор UD-TRC-02-выходной вал.jpg





Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,18 26 54.00 64 4500 3,1 1400
30 46.46 55 4500 3,7
34 40.60 48 4500 4,2
39 35.91 42 4270 4,7
16,7 54.00 99 4500 2 900
19,4 46.46 85 4500 2,3
22 40.60 74 4500 2,7
25 35.91 66 4500 3
31 28.88 53 4500 3,8
0,25 26 54.00 88 4500 2,3 1400
30 46.46 76 4500 2,6
34 40.60 66 4500 3
39 35.91 59 4270 3,4
16,7 54.00 138 4500 1,5 900
19,4 46.46 118 4500 1,7
22 40.60 103 4500 1,9
25 35.91 91 4500 2,2
31 28.88 74 4500 2,7
0,37 26 54.00 131 4500 1,5 1400
30 46.46 113 4500 1,8
34 40.60 98 4500 2
39 35.91 87 4270 2,3
48 28.88 70 3970 2,9
59 23.85 58 3730 3,5
70 20.08 49 3520 4,1
82 17,1 41 3330 3,4
95 14.81 36 3180 5,6
16,7 54.00 204 4500 1 900
19,4 46.46 175 4500 1,1
22 40.60 153 4500 1,3
25 35.91 135 4500 1,5
31 28.88 109 4500 1,8
38 23.85 90 4320 2,2
45 20.08 76 4080 2,6
53 17,1 64 3860 2,2
68 13,21 50 3550 2,8
0,55 52 54.00 97 3880 2,1 2950
60 46.46 84 3690 2,4
69 40.60 73 3530 2,7
78 35.91 65 3390 3,1
97 28.88 52 3150 3,8
26 54.00 194 4500 1 1400
30 46.46 167 4500 1,2
34 40.60 146 4500 1,4
39 35.91 129 4270 1,5
48 28.88 104 3970 1,9
59 23.85 86 3730 2,3
70 20.08 72 3520 2,8
82 17,1 62 3330 2,3
95 14.81 53 3180 3,7
106 13,21 48 3060 2,9
22 40.60 227 4500 0,88 900
25 35.91 201 4500 1
31 28.88 162 4500 1,2
38 23.85 134 4320 1,5
45 20.08 113 4080 1,8
53 17,1 96 3860 1,5
61 14.81 83 3680 2,4
68 13,21 74 3550 1,9
103 8,78 49 3090 2,4
0,75 52 54.00 133 3880 1,5 2950
60 46.46 114 3690 1,8
69 40.60 100 3530 2
78 35.91 88 3390 2,3
97 28.88 71 3150 2,8
117 23.85 59 2960 3,4
139 20.08 49 2790 4,1
164 17,1 42 2650 3,3
30 46.46 228 4500 0,88 1400
34 40.60 199 4500 1
39 35.91 176 4270 1,1
48 28.88 142 3970 1,4
59 23.85 117 3730 1,7
70 20.08 99 3520 2
82 17,1 84 3330 1,7
95 14.81 73 3180 2,7
106 13,21 65 3060 2,2 1400
116 12,05 59 2970 3,4
141 9,93 49 2780 4,1
159 8,78 43 2670 2,8
189 7,39 36 2520 3,3
257 5,45 27 2280 3,7
116 12,05 59 2970 3,4
141 9,93 49 2780 4,1
159 8,78 43 2670 2,8
189 7,39 36 2520 3,3
257 5,45 27 2280 3,7
38 23.85 182 4320 1,1 900
45 20.08 153 4080 1,3
61 14.81 113 3680 1,8
68 13,21 101 3550 1,4
75 12,05 92 3440 2,2
91 9,93 76 3220 2,6
103 8,78 67 3090 1,8
122 7,39 56 2920 2,1
165 5,45 42 2640 2,4
1,1 52 54.00 194 3880 1 2950
60 46.46 167 3690 1,2
69 40.60 146 3530 1,4
78 35.91 129 3390 1,5
97 28.88 104 3150 1,9 2950
117 23.85 86 2960 2,3
139 20.08 72 2790 2,8
164 17,1 62 2650 2,3
189 14.81 53 2520 3,7
212 13,21 48 2430 2,9
48 28.88 208 3970 0,96 1400
59 23.85 172 3730 1,2
70 20.08 145 3520 1,4
95 14.81 107 3180 1,9
106 13,21 95 3060 1,5
116 12,05 87 2970 2,3
141 9,93 72 2780 2,8
159 8,78 63 2670 1,9
189 7,39 53 2520 2,3
257 5,45 39 2280 2,5
316 4,43 32 2120 3,1
383 3,66 26 1990 3
61 14.81 166 3680 1,2 900
75 12,05 135 3440 1,5
91 9,93 111 3220 1,8
103 8,78 98 3090 1,2
122 7,39 83 2920 1,4
165 5,45 61 2640 1,6
203 4,43 50 2460 2
246 3,66 41 2310 2
1,5 69 40.60 199 3530 1 2950
78 35.91 176 3390 1,1
97 28.88 142 3150 1,4
117 23.85 117 2960 1,7
139 20.08 99 2790 2
189 14.81 73 2520 2,7
212 13,21 65 2430 2,2
232 12,05 59 2350 3,4
282 9,93 49 2210 4,1
319 8,78 43 2120 2,8
379 7,39 36 2000 3,3
514 5,45 27 1810 3,7
95 14.81 145 3180 1,4 1400
116 12,05 118 2970 1,7
141 9,93 98 2780 2,1
159 8,78 86 2670 1,4
189 7,39 73 2520 1,7
257 5,45 54 2280 1,9
316 4,43 44 2120 2,3
383 3,66 36 1990 2,2
2,2 97 28.88 208 3150 0,96 2950
117 23.85 172 2960 1,2
139 20.08 145 2790 1,4
189 14.81 107 2520 1,9
212 13,21 95 2430 1,5
232 12,05 87 2350 2,3
282 9,93 72 2210 2,8
319 8,78 63 2120 1,9
379 7,39 53 2000 2,3
514 5,45 39 1810 2,5
632 4,43 32 1680 3,1
765 3,66 26 1580 3





Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор TRC03 условное обозначение.png


1. Модель редуктора: (TRC-исполнение на лапах, TRC-F-исполнение на фланце).
2. Габарит мотор-редуктора (01, 02, 03, 04).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                   250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).


Габаритные и присоединительные размеры

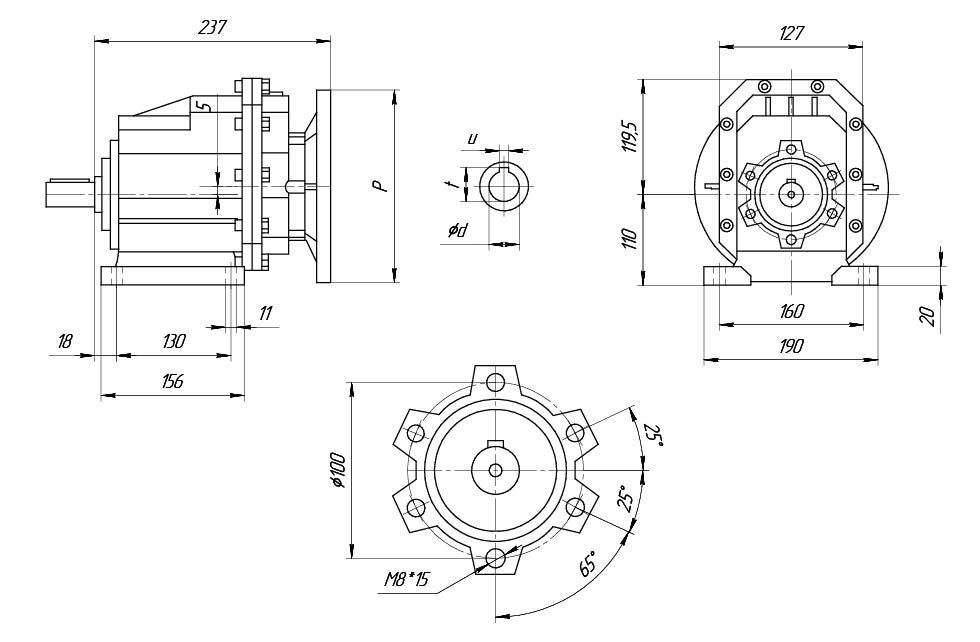

UD-TRC03...

Редуктор UD-TRC-03.jpg

Цельный выходной вал

Мотор-редуктор UD-TRC-03-02.jpg

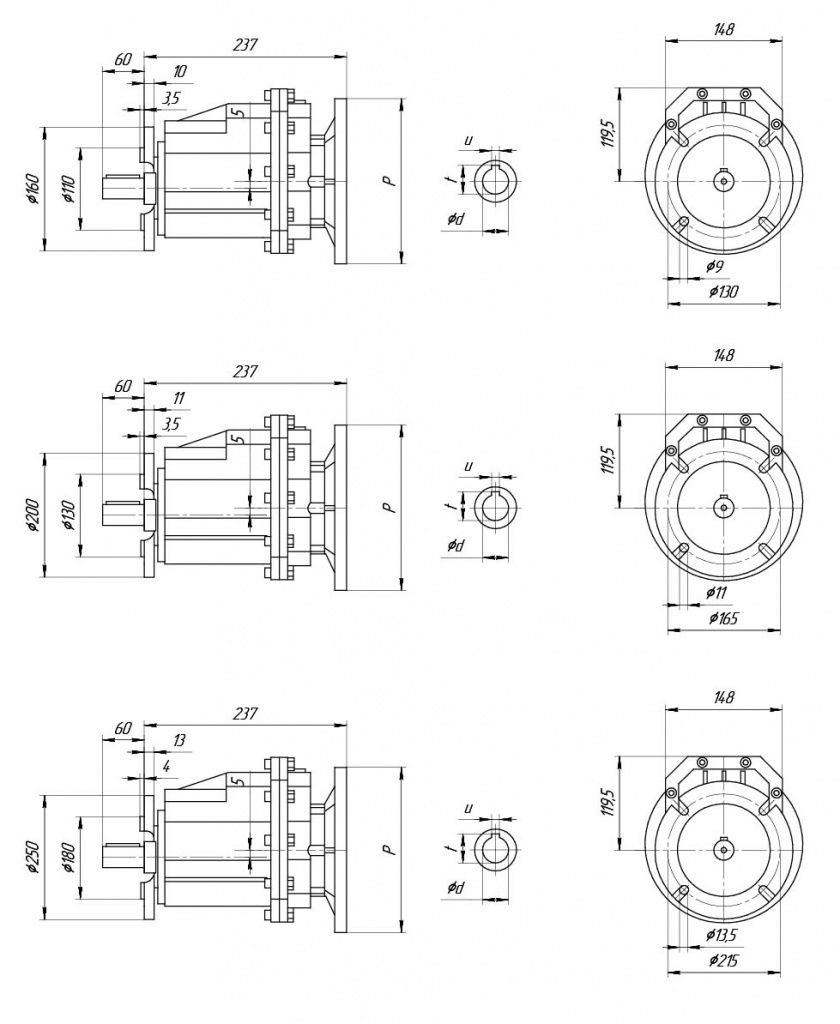

UD-TRCF03

Редуктор UD-TRCF-03.jpg...

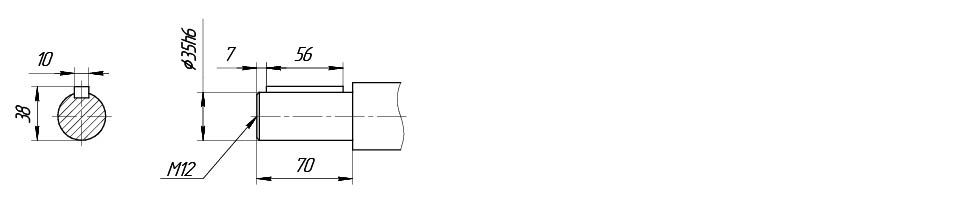

Цельный выходной вал

Редуктор UD-TRC-03-выходной вал.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,37 24 58,09 141 6000 2,1 1400
28 50,02 121 6000 2,5
32 43,75 106 6000 2,8
36 38,73 94 6000 3,2
40 34,62 84 5860 3,6
15,5 58,09 219 6000 1,4 900
18 50,02 189 6000 1,6
21 43,75 165 6000 1,8
23 38,73 146 6000 2,1
26 34,62 130 6000 2,3
32 28,3 107 6000 2,8
41 21,78 82 5820 3,4
0,55 24 58,09 209 6000 1,4 1400
28 50,02 180 6000 1,7
32 43,75 158 6000 1,9
36 38,73 139 6000 2,2
40 34,62 125 5860 2,4
49 28,3 102 5480 2,9
64 21,78 78 5020 3,6
81 17,33 62 4660 4,5
15,5 58,09 325 6000 0,92 900
18 50,02 280 6000 1,1
21 43,75 245 6000 1,2
23 38,73 217 6000 1,4
26 34,62 194 6000 1,5
32 28,3 159 6000 1,9
41 21,78 122 5820 2,3
52 17,33 97 5400 2,9
60 15,06 84 5150 3,1
73 12,37 69 4820 3,8
0,75 48 58,09 143 5530 2,1 2950
56 50,02 123 5260 2,4
64 43,75 107 5030 2,8
72 38,73 95 4830 3,2
81 34,62 85 4650 3,5
24 58,09 285 6000 1,1 1400
28 50,02 246 6000 1,2
32 43,75 215 6000 1,4
36 38,73 190 6000 1,6
40 34,62 170 5860 1,8
49 28,3 139 5480 2,2
64 21,78 107 5020 2,6
81 17,33 85 4660 3,3
93 15,06 74 4440 3,5
23 38,73 296 6000 1 900
26 34,62 264 6000 1,1
32 28,3 216 6000 1,4
41 21,78 166 5820 1,7
52 17,33 132 5400 2,1
60 15,06 115 5150 2,3
73 12,37 95 4820 2,8
88 10,28 79 4530 3,1
113 7.93 61 4160 3
143 6,31 48 3850 3,7
164 5,48 42 3670 3,6
1,1 48 58,09 209 5530 1,4 2950
56 50,02 180 5260 1,7
64 43,75 158 5030 1,9
72 38,73 139 4830 2,2
81 34,62 125 4650 2,4
99 28,3 102 4350 2,9
129 21,78 78 3990 3,6
32 43,75 315 6000 0,95 1400
36 38,73 279 6000 1,1
40 34,62 249 5860 1,2
49 28,3 204 5480 1,5
64 21,78 157 5020 1,8
81 17,33 125 4660 2,2
93 15,06 108 4440 2,4
113 12,37 89 4160 2,9
136 10,28 74 3910 3,2
177 7.93 57 3590 3,2
222 6,31 45 3320 4
1,1 255 5,48 39 3170 3,8 1400
311 4,5 32 2970 4,6
374 3,74 27 2790 5,6
32 28,3 317 6000 0,95
41 21,78 244 5820 1,1
52 17,33 194 5400 1,4
60 15,06 169 5150 1,5
73 12,37 139 4820 1,9
88 10,28 115 4530 2,1
113 7.93 89 4160 2
143 6,31 71 3850 2,5
164 5,48 61 3670 2,4
200 4,5 50 3440 3
241 3,74 42 3230 3,6
1,5 48 58,09 285 5530 1,1 2950
56 50,02 246 5260 1,2
64 43,75 215 5030 1,4
72 38,73 190 4830 1,6
81 34,62 170 4650 1,8
99 28,3 139 4350 2,2
129 21,78 107 3990 2,6
162 17,33 85 3690 3,3
186 15,06 74 3530 3,5
40 34,62 340 5860 0,88 1400
49 28,3 278 5480 1,1
64 21,78 214 5020 1,3
81 17,33 170 4660 1,6
93 15,06 148 4440 1,8
113 12,37 122 4160 2,1
136 10,28 101 3910 2,4
177 7.93 78 3590 2,3
222 6,31 62 3320 2,9
255 5,48 54 3170 2,8
311 4,5 44 2970 3,4
374 3,74 37 2790 4,1
52 17,33 265 5400 1,1 900
60 15,06 230 5150 1,1
73 12,37 189 4820 1,4
88 10,28 157 4530 1,5
113 7.93 121 4160 1,5
143 6,31 96 3850 1,9
164 5,48 84 3670 1,8
200 4,5 69 3440 2,2
241 3,74 57 3230 2,6
2,2 64 43,75 315 5030 0,95 2950
72 38,73 279 4830 1,1
81 34,62 249 4650 1,2
99 28,3 204 4350 1,5
129 21,78 157 3990 1,8
162 17,33 125 3690 2,2
186 15,06 108 3530 2,4
226 12,37 89 3300 2,9
272 10,28 74 3100 3,2
353 7.93 57 2850 3,2
444 6,31 45 2640 4
511 5,48 39 2520 3,8
64 21,78 314 5020 0,89 1400
81 17,33 250 4660 1,1
93 15,06 217 4440 1,2
113 12,37 178 4160 1,5
136 10,28 148 3910 1,6
177 7.93 114 3590 1,6
222 6,31 91 3320 2
255 5,48 79 3170 1,9
311 4,5 65 2970 2,3
374 3,74 54 2790 2,8
73 12,37 277 4820 0,94 900
88 10,28 230 4530 1
113 7.93 178 4160 1
143 6,31 141 3850 1,3
164 5,48 123 3670 1,2
200 4,5 101 3440 1,5
241 3,74 84 3230 1,8
3,0 99 28,3 278 4350 1,1 2950
129 21,78 214 3990 1,3
162 17,33 170 3690 1,6
186 15,06 148 3530 1,8
226 12,37 122 3300 2,1
272 10,28 101 3100 2,4
353 7.93 78 2850 2,3
444 6,31 62 2640 2,9
511 5,48 54 2520 2,8
622 4,5 44 2350 3,4
749 3,74 37 2210 4,1
93 15,06 296 4440 0,88 1400
113 12,37 243 4160 1,1
136 10,28 202 3910 1,2
177 7.93 156 3590 1,2
222 6,31 124 3320 1,5
255 5,48 108 3170 1,4
311 4,5 88 2970 1,7
374 3,74 73 2790 2
4 162 17,33 227 3690 1,2 2950
186 15,06 197 3530 1,3
226 12,37 162 3300 1,6
272 10,28 135 3100 1,8
353 7.93 104 2850 1,7
444 6,31 83 2640 2,2
511 5,48 72 2520 2,1
622 4,5 59 2350 2,5
749 3,74 49 2210 3,1
136 10,28 269 3910 0,89 1400
177 7.93 208 3590 0,87
222 6,31 165 3320 1,1
255 5,48 144 3170 1
311 4,5 118 2970 1,3
374 3,74 98 2790 1,5



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор TRC04 условное обозначение.png


1. Модель редуктора: (TRC-исполнение на лапах, TRC-F-исполнение на фланце).
2. Габарит мотор-редуктора (01, 02, 03, 04).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                   250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).


Габаритные и присоединительные размеры

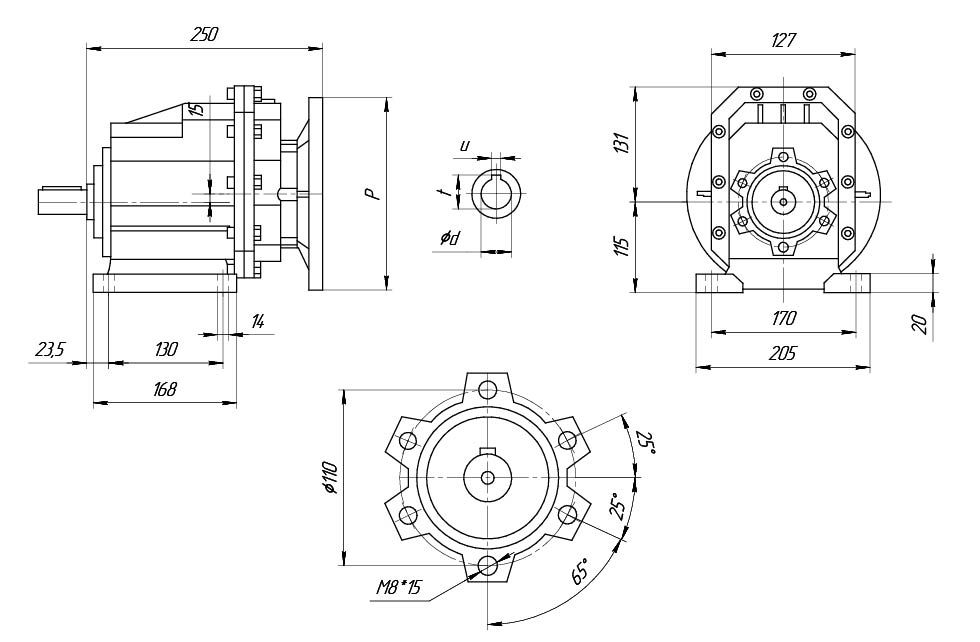

UD-TRC04...

Редуктор UD-TRC-04.jpg

Цельный выходной вал

Редуктор UD-TRC-04-выходной вал.jpg

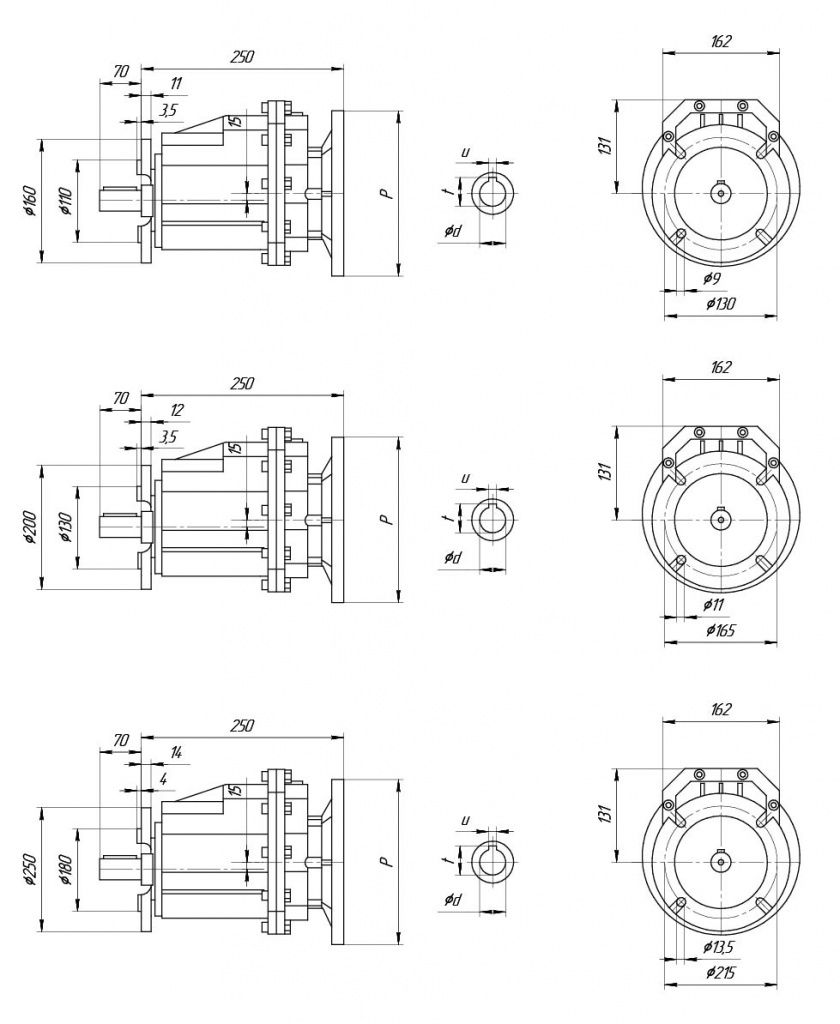

UD-TRCF04...

Редуктор UD-TRCF-04.jpg

Цельный выходной вал

Редуктор UD-TRC-04-выходной вал.jpg



Таблица подбора редуктора



Мощность, кВт Частотавращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,55 24 58,09 209 8000 2,4 1400
28 50,02 180 8000 2,8
32 43,75 158 8000 3,2
36 38,73 139 8000 3,6
40 34,62 125 7950 4
15,5 58,09 325 8000 1,5 900
18 50,02 280 8000 1,8
21 43,75 245 8000 2
23 38,73 217 8000 2,3
26 34,62 194 8000 2,6
32 28,3 159 8000 3,2
41 21,78 122 7890 3,9
0,75 24 58,09 285 8000 1,8 1400
28 50,02 246 8000 2
32 43,75 215 8000 2,3
36 38,73 190 8000 2,6
40 34,62 170 7950 2,9
49 28,3 139 7430 3,6
64 21,78 107 6810 4,5
15,5 58,09 444 8000 1,1 900
18 50,02 382 8000 1,3
21 43,75 334 8000 1,5
23 38,73 296 8000 1,7
26 34,62 264 8000 1,9
32 28,3 216 8000 2,3
41 21,78 166 7890 2,9
52 17,33 132 7310 3,6
1,1 48 58,09 209 7500 2,4 2950
56 50,02 180 7130 2,8
64 43,75 158 6820 3,2
72 38,73 139 6550 3,6
81 34,62 125 6310 4
24 58,09 418 8000 1,2 1400
28 50,02 360 8000 1,4
32 43,75 315 8000 1,6
36 38,73 279 8000 1,8
40 34,62 249 7950 2
49 28,3 204 7430 2,5
64 21,78 157 6810 3,1
81 17,33 125 6310 3,8
93 15,06 108 6020 4,2
21 43,75 490 8000 1 900
23 38,73 434 8000 1,2
26 34,62 388 8000 1,3
32 28,3 317 8000 1,6
41 21,78 244 7890 2
52 17,33 194 7310 2,5
60 15,06 169 6980 2,7
73 12,37 139 6540 3,3
88 10,28 115 6150 3,8
113 7.93 89 5640 2,9
143 6,31 71 5220 3,7
164 5,48 61 4980 3,7
1,5 48 58,09 285 7500 1,8 3000
56 50,02 246 7130 2
64 43,75 215 6820 2,3
72 38,73 190 6550 2,6
81 34,62 170 6310 2,9
99 28,3 139 5900 3,6
24 58,09 571 8000 0,88 1400
28 50,02 491 8000 1
32 43,75 430 8000 1,2
36 38,73 380 8000 1,3
40 34,62 340 7950 1,5
49 28,3 278 7430 1,8
64 21,78 214 6810 2,2
81 17,33 170 6310 2,8
93 15,06 148 6020 3,1
113 12,37 122 5640 3,8
136 10,28 101 5300 4,4
177 7.93 78 4860 3,3
222 6,31 62 4510 4,2
255 5,48 54 4300 4,3
26 34,62 529 8000 0,95 900
32 28,3 432 8000 1,2
41 21,78 333 7890 1,4
52 17,33 265 7310 1,8
60 15,06 230 6980 2
73 12,37 189 6540 2,4
88 10,28 157 6150 2,8 900
113 7.93 121 5640 2,1
143 6,31 96 5220 2,7
164 5,48 84 4980 2,7
200 4,5 69 4660 3,3
241 3,74 57 4390 3,5
2,2 48 58,09 418 7500 1,2 2950
56 50,02 360 7130 1,4
64 43,75 315 6820 1,6
72 38,73 279 6550 1,8
81 34,62 249 6310 2
99 28,3 204 5900 2,5
129 21,78 157 5410 3,1
162 17,33 125 5010 3,8
40 34,62 499 7950 1 1400
49 28,3 408 7430 1,2
64 21,78 314 6810 1,5
81 17,33 250 6310 1,9
93 15,06 217 6020 2,1
113 12,37 178 5640 2,6
136 10,28 148 5300 3
177 7.93 114 4860 2,3
222 6,31 91 4510 2,9
255 5,48 79 4300 2,9
311 4,5 65 4030 3,5
374 3,74 54 3780 3,7
41 21,78 488 7890 1 900
52 17,33 388 7310 1,2
60 15,06 338 6980 1,4
73 12,37 277 6540 1,7
88 10,28 230 6150 1,9
113 7.93 178 5640 1,5
143 6,31 141 5220 1,8
164 5,48 123 4980 1,9
200 4,5 101 4660 2,3
241 3,74 84 4390 2,4
3 81 34,62 340 6310 1,5 2950
99 28,3 278 5900 1,8
129 21,78 214 5410 2,2
162 17,33 170 5010 2,8
186 15,06 148 4780 3,1
226 12,37 122 4480 3,8
272 10,28 101 4210 4,4
353 7.93 78 3860 3,3
444 6,31 62 3580 4,2
49 28,3 556 7430 0,9 1400
64 21,78 428 6810 1,1
81 17,33 340 6310 1,4
93 15,06 296 6020 1,6
113 12,37 243 5640 1,9
136 10,28 202 5300 2,2
177 7.93 156 4860 1,7
222 6,31 124 4510 2,1
255 5,48 108 4300 2,1
311 4,5 88 4030 2,6
374 3,74 73 3780 2,7
4 81 34,62 453 6310 1,1 2900
99 28,3 371 5900 1,3
129 21,78 285 5410 1,7
162 17,33 227 5010 2,1
186 15,06 197 4780 2,3
226 12,37 162 4480 2,8
272 10,28 135 4210 3,3
353 7.93 104 3860 2,5
444 6,31 83 3580 3,1
511 5,48 72 3410 3,2
622 4,5 59 3190 3,9
749 3,74 49 3000 4,1
81 17,33 454 6310 1,1 1400
93 15,06 394 6020 1,2
113 12,37 324 5640 1,4
136 10,28 269 5300 1,6
177 7.93 208 4860 1,3
222 6,31 165 4510 1,6
255 5,48 144 4300 1,6
311 4,5 118 4030 2
374 3,74 98 3780 2



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg
