Цилиндрические (Цилиндрические соосные редукторы серии UD-R (R, RF, RM, HR))

Цилиндрические соосные редукторы серии UD-R (R, RF, RM, HR) UD-R-17 UD-R-27 UD-R-37 UD-R-47 UD-R-57 UD-R-67 UD-R-77 UD-R-87 UD-R-97 UD-R-107 UD-R-137 UD-R-147 UD-R-167

Категория: Цилиндрические

Контактные телефоны

Условное обозначение:

редуктор UD-R17 условное обозначение.png



1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),

                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).



Вес редуктора: 4 кг



Габаритные и присоединительные размеры:

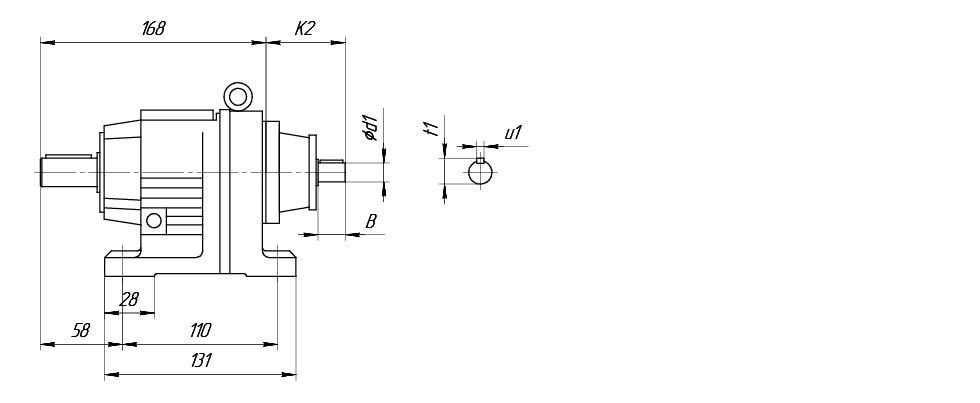

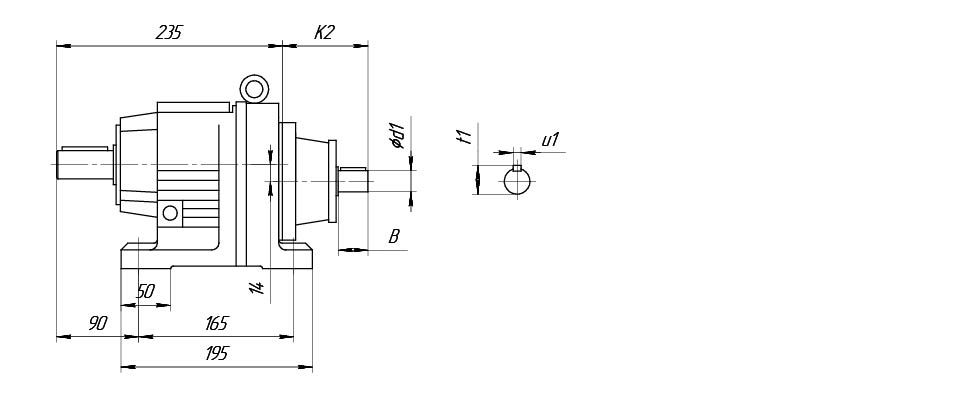

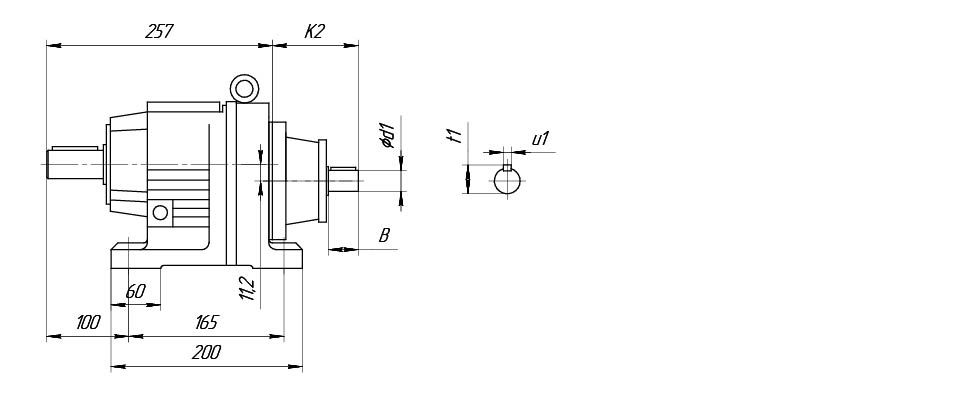

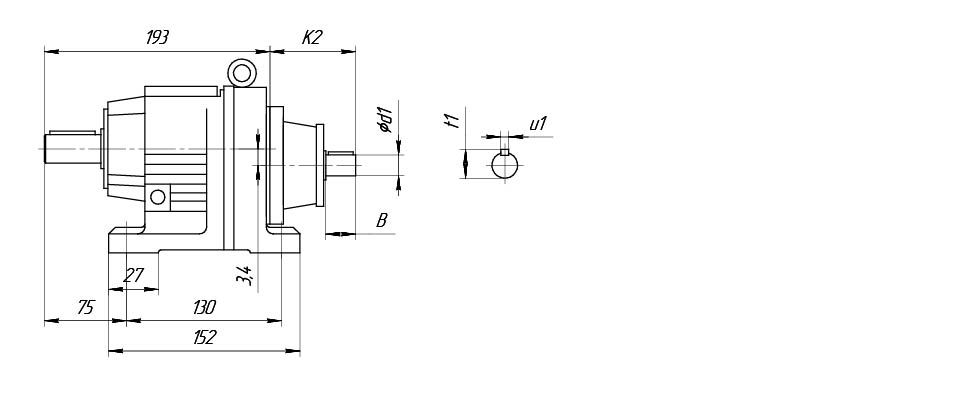

UD-R17 с входным цилиндрическим валом

Редуктор R17 с входным цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

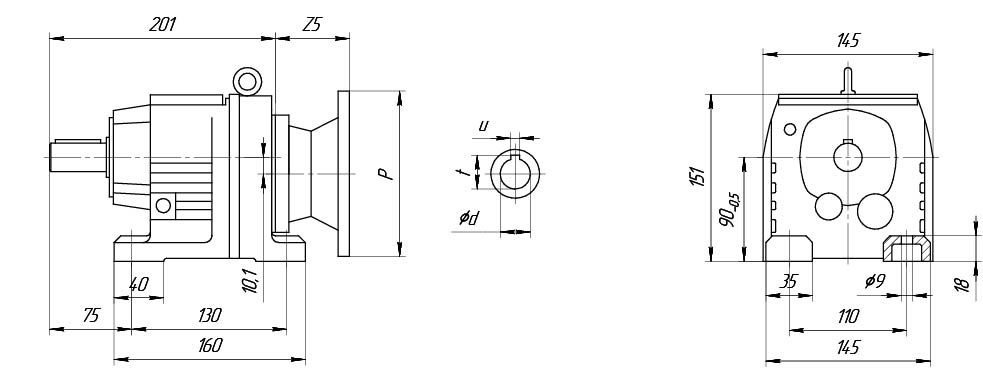

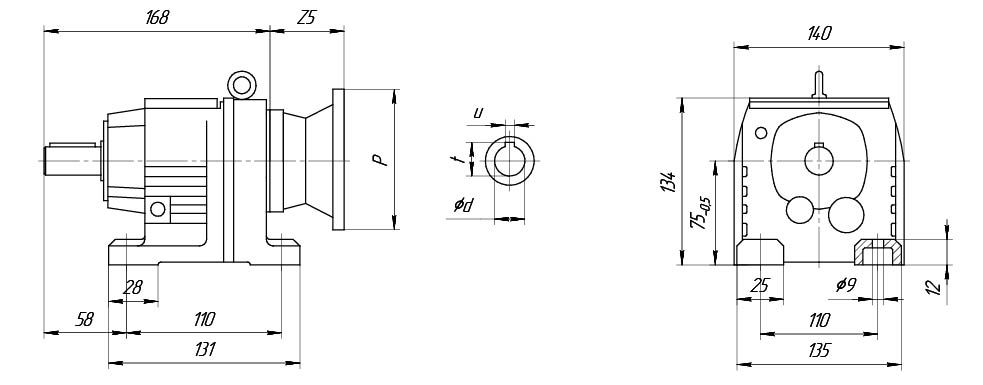

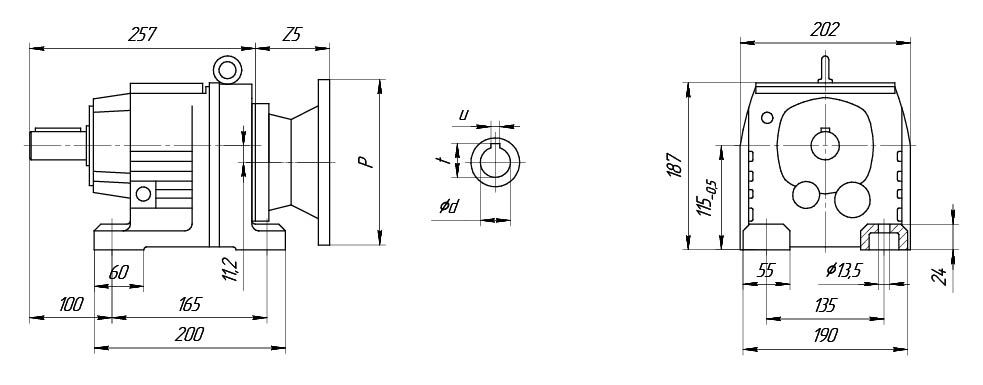

UD-R17...

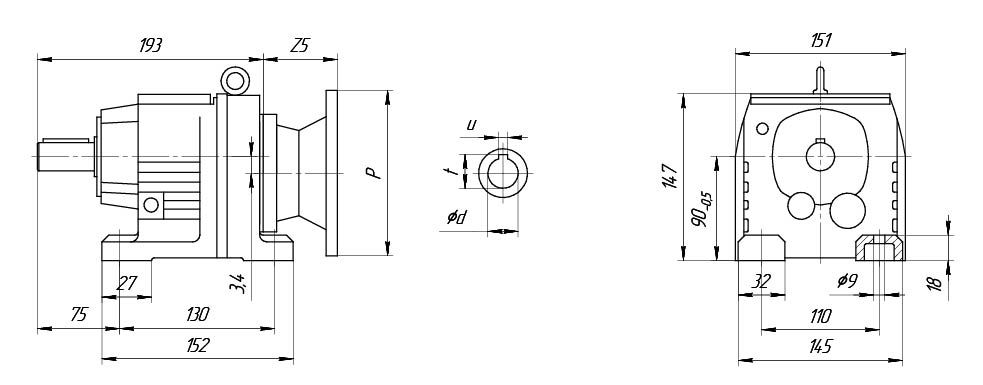

Редуктор R17-основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R17  Исполнение 1  Исполнение 2  Исполнение 3
 Р, мм  140  160  200
 Z5*, мм  50  55  60

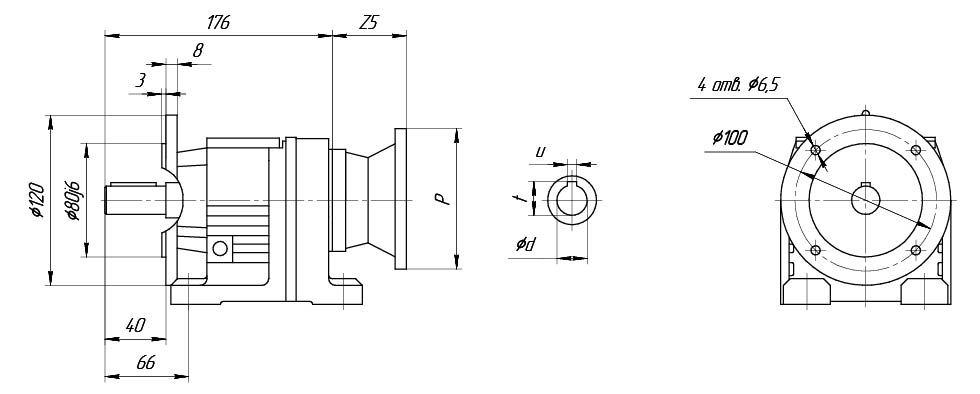

UD-R17F...

Редуктор R17F.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R17  Исполнение 1  Исполнение 2  Исполнение 3
 Р, мм  140  160  200
 Z5*, мм  50  55  60

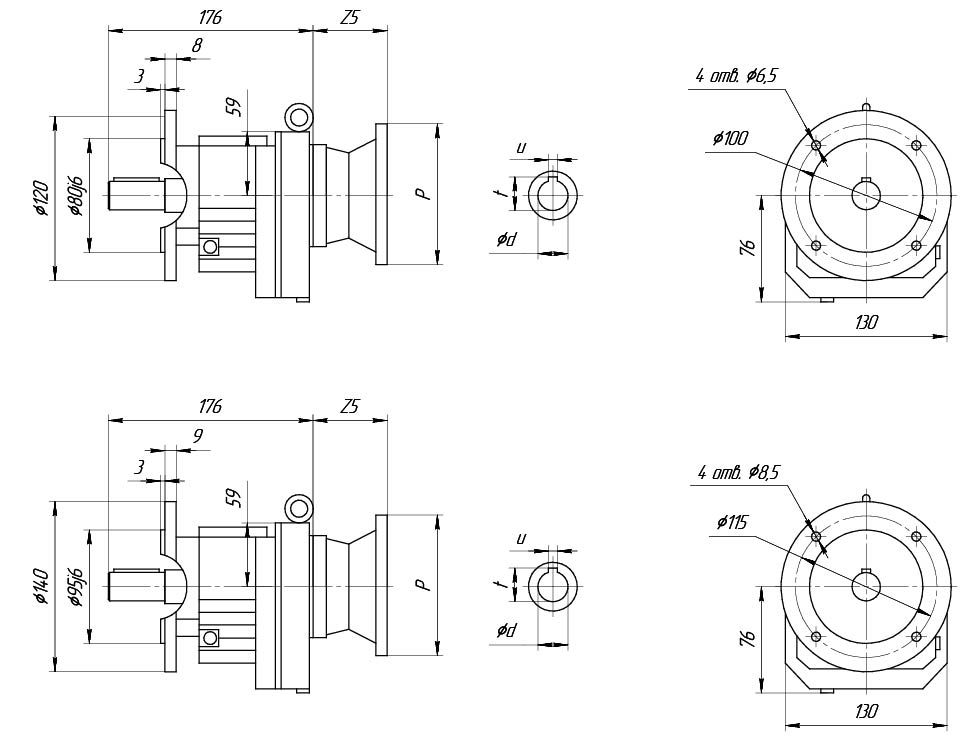

UD-RF17...


Редуктор RF17.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R17  Исполнение 1  Исполнение 2  Исполнение 3
 Р, мм  140  160  200
 Z5*, мм  50  55  60

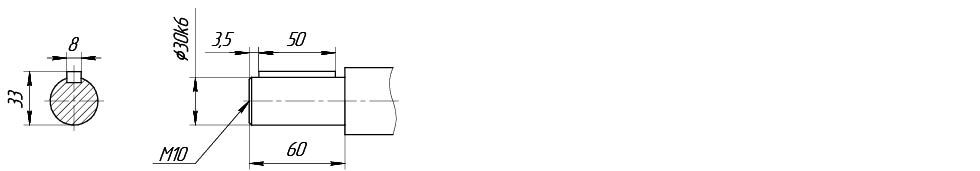

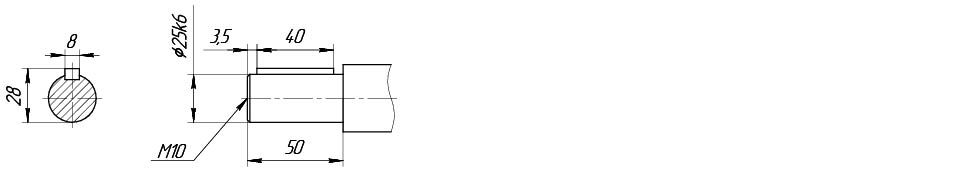

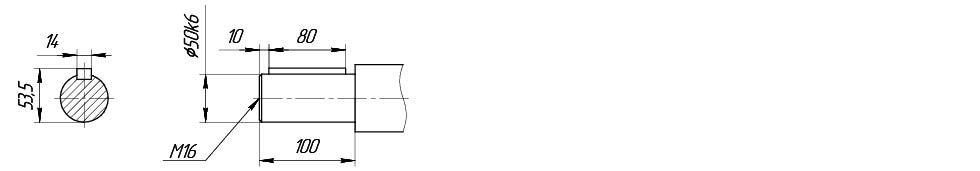

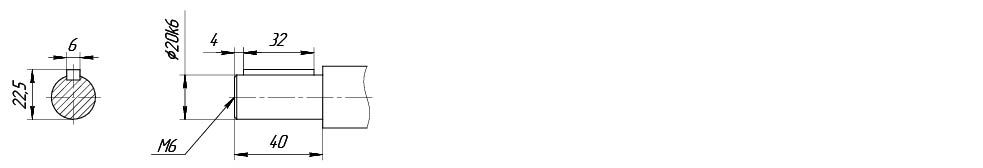

Цельный выходной вал

Мотор-редуктор R17- исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Двухступенчатые
0,18 34 25,23 50 2330 1,7 900
37 23,15 46 2290 1,85
43 19,71 39 2200 2,2
55 25,23 33 2110 2,6 1400
60 23,15 30 2060 2,8
71 19,71 26 1970 3,3
82 16,99 22 1890 3,8
88 15,84 21 1860 4,1
101 13,84 18 1790 4,7
108 12,98 17 1760 5
122 11,45 15 1690 5,4
138 10,15 13 1640 5,8
162 8,63 11 1560 6,4
185 7,55 9,8 1480 5,7
199 7,04 9,2 1450 6
228 6,15 8 1390 6,8
243 5,76 7,5 1370 7,1
275 5,09 6,6 1320 7,7
310 4,51 5,9 1270 8,1
366 3,83 5 1210 9
268 10,15 6,4 1310 12 2720
315 8,63 5,5 1250 13
360 7,55 4,8 1190 12
387 7,04 4,4 1160 13
442 6,15 3,9 1120 14
472 5,76 3,6 1090 15
535 5,09 3,2 1050 16
603 4,51 2,8 1010 17
710 3,83 2,4 960 19
Трехступенчатые
0,18 17 81,64 106 1246 8 1400
20 70,39 92 1330 0,95
21 65,61 85 1740 1
24 57,35 75 2350 1,15
26 53,76 70 2500 1,2
30 47,44 62 2450 1,4
32 44,18 58 2410 1,5
36 38,61 50 2340 1,7
38 36,2 47 2300 1,8
44 31,94 42 2240 2
49 28,32 37 2170 2,3
58 24,07 31 2080 2,7
Двухступенчатые
0,25 55 25,23 46 2020 1,85 1400
60 23,15 43 1980 2
71 19,71 36 1910 2,3
82 16,99 31 1840 2,7
88 15,84 29 1810 2,9
101 13,84 25 1750 3,3
108 12,98 24 1720 3,6
122 11,45 21 1660 3,9
138 10,15 19 1600 4,1
162 8,63 16 1530 4,6
185 7,55 14 1450 4
199 7,04 13 1420 4,3
228 6,15 11 1370 4,8
243 5,76 11 1350 5
275 5,09 9,3 1300 5,5
310 4,51 8,3 1250 5,8
366 3,83 7 1190 6,4
433 6,15 5,5 1110 9,8 2720
461 5,76 5,2 1090 10
523 5,09 4,6 1050 11
590 4,51 4 1010 12
694 3,83 3,4 960 13
Трехступенчатые
0,25 24 57,35 105 156 0,8 1400
26 53,76 99 785 0,85
30 47,44 87 1630 1
32 44,18 81 2000 1,05
36 38,61 71 2200 1,2
38 36,2 67 2180 1,3
44 31,94 59 2130 1,45
49 28,32 52 2070 1,65
58 24,07 44 2000 1,9
Двухступенчатые
0,37 55 25,23 65 1840   1400
60 23,15 59 1820 1,45
71 19,71 51 1760 1,7
82 16,99 44 1710 1,95
88 15,84 41 1680 2,1
101 13,84 35 1630 2,4
108 12,98 33 1610 2,6
122 11,45 29 1560 2,8
138 10,15 26 1520 3
162 8,63 22 1460 3,3
185 7,55 19 1370 2,9
199 7,04 18 1350 3,1
228 6,15 16 1300 3,4
243 5,76 15 1280 3,6
275 5,09 13 1240 3,9
310 4,51 12 1200 4,2
366 3,83 9,8 1150 4,6
0,37 191 13,84 19 1390 4,6 2720
204 12,98 17 1360 4,9
231 11,45 15 1320 5,3
261 10,15 14 1270 5,7
307 8,63 12 1220 6,3
351 7,55 10 1150 5,5
377 7,04 9,4 1130 5,8
431 6,15 8,2 1090 6,6
460 5,76 7,7 1070 6,9
521 5,09 6,8 1030 7,5
588 4,51 6 990 8
691 3,83 5,1 950 8,8
Трехступенчатые
0,37 38 36,2 93 1260 0,9 1400
44 31,94 82 1910 1,05
49 28,32 73 1880 1,15
58 24,07 62 1830 1,4
Двухступенчатые
0,55 71 19,71 76 1590 1,1 1400
82 16,99 66 1560 1,3
88 15,84 61 1550 1,4
101 13,84 54 1510 1,6
108 12,98 50 1500 1,7
122 11,45 44 1460 1,85
138 10,15 39 1430 1,95
162 8,63 33 1380 2,2
185 7,55 29 1290 1,9
199 7,04 27 1270 2
228 6,15 24 1240 2,3
243 5,76 22 1220 2,4
275 5,09 20 1190 2,6
310 4,51 17 1150 2,8
366 3,83 15 1110 3
313 8,63 17 1170 4,3 2720
358 7,55 15 1100 3,8
384 7,04 14 1080 4
439 6,15 12 1050 4,5
468 5,76 11 1030 4,7
531 5,09 9,9 990 5,2
599 4,51 8,8 960 5,4
704 3,93 7,5 620 6
Трехступенчатые
0,55 50 53,76 105 235 0,8 2720
57 47,44 92 1280 0,9
61 44,18 86 1610 1
70 38,61 75 1590 1,15
Двухступенчатые
0,75 71 19,71 102 465 0,85 1400
82 16,99 88 1390 0,95
88 15,84 82 1380 1,05
0,75 101 13,84 72 1370 1,2
108 12,98 67 1360 1,25
122 11,45 59 1350 1,35
138 10,15 53 1320 1,45
162 8,63 45 1290 1,6
185 7,55 39 1200 1,45
199 7,04 37 1180 1,5
228 6,15 32 1160 1,7
243 5,76 30 1150 1,75
275 5,09 26 1120 1,95
310 4,51 23 1090 2
366 3,83 20 1060 2,3
236 11,45 30 1200 2,7 2720
266 10,15 27 1170 2,9
313 8,63 23 1130 3,1
358 7,55 20 1060 2,8
384 7,04 19 1040 2,9
439 6,15 16 1010 3,3
468 5,76 15 990 3,5
531 5,09 14 960 3,8
599 4,51 12 930 4
704 3,83 10 890 4,4
Двухступенчатые
1,1 137 19,71 77 1150 1,1 2720
159 16,99 66 1140 1,3
170 15,84 62 1140 1,4
195 13,84 54 1120 1,6
208 12,98 51 1120 1,7
236 11,45 45 1100 1,8
266 10,15 40 1080 1,95
313 8,63 34 1050 2,1
358 7,55 29 970 1,9
384 7,04 27 960 2
439 6,15 24 940 2,3
468 5,76 22 930 2,4
531 5,09 20 910 2,6
599 4,51 18 880 2,7
704 3,83 15 850 3



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R27 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 10 кг



Габаритные и присоединительные размеры:

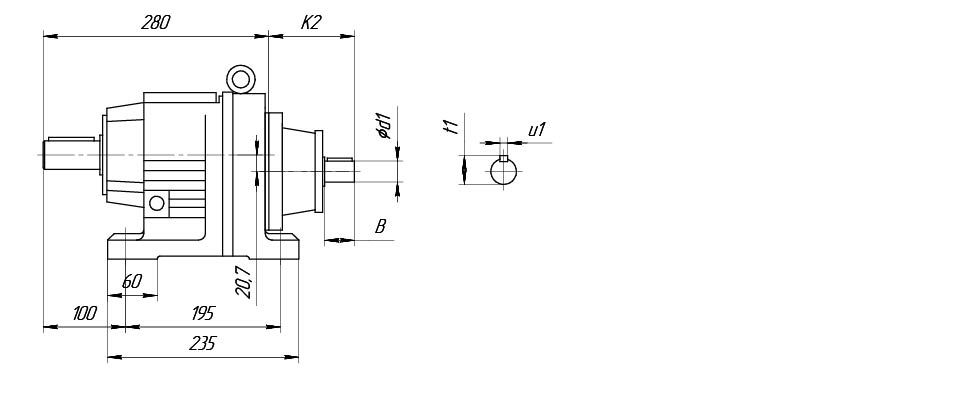

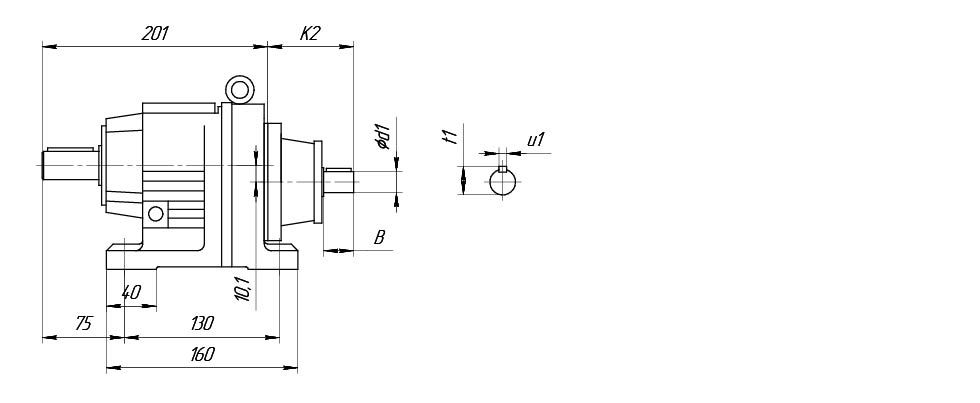

UD-R27 с входным цилиндрическим валом

Редуктор R27 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

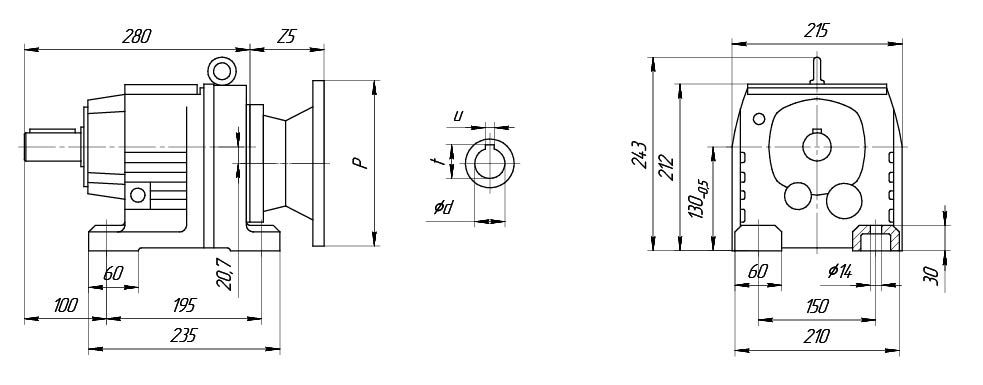

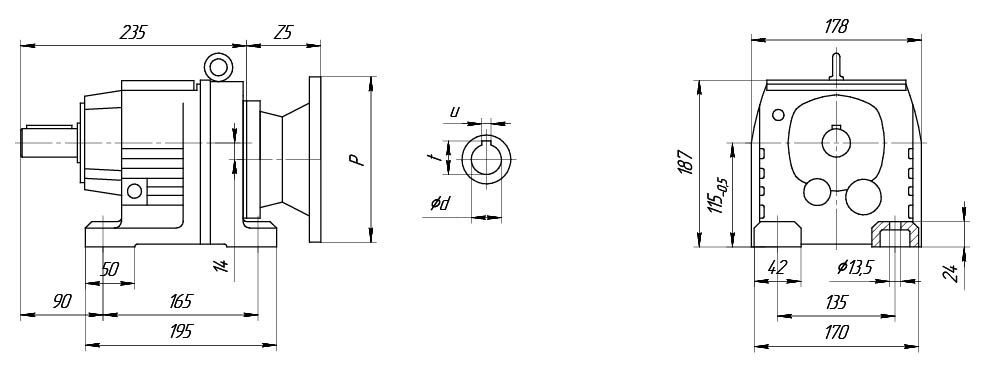

UD-R27...

Редуктор R27-основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R27  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 140 160 200 250
 Z5*, мм 50 55 60 80

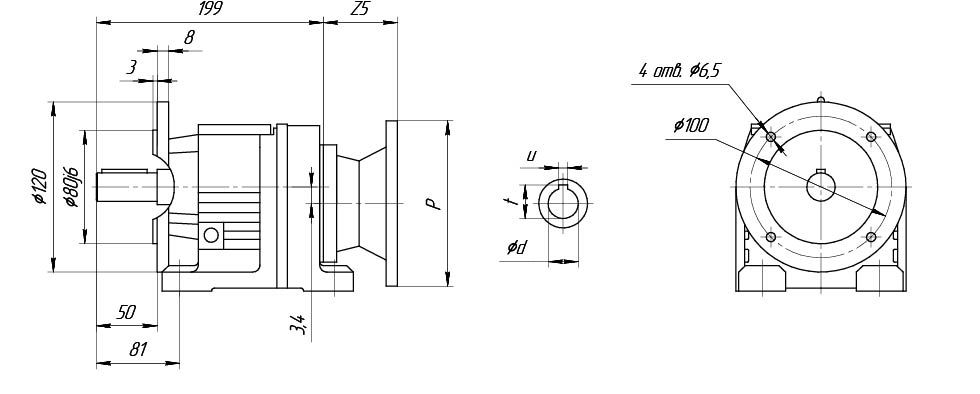

UD-R27F...

Редуктор R27F.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R27  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 140 160 200 250
 Z5*, мм 50 55 60 80

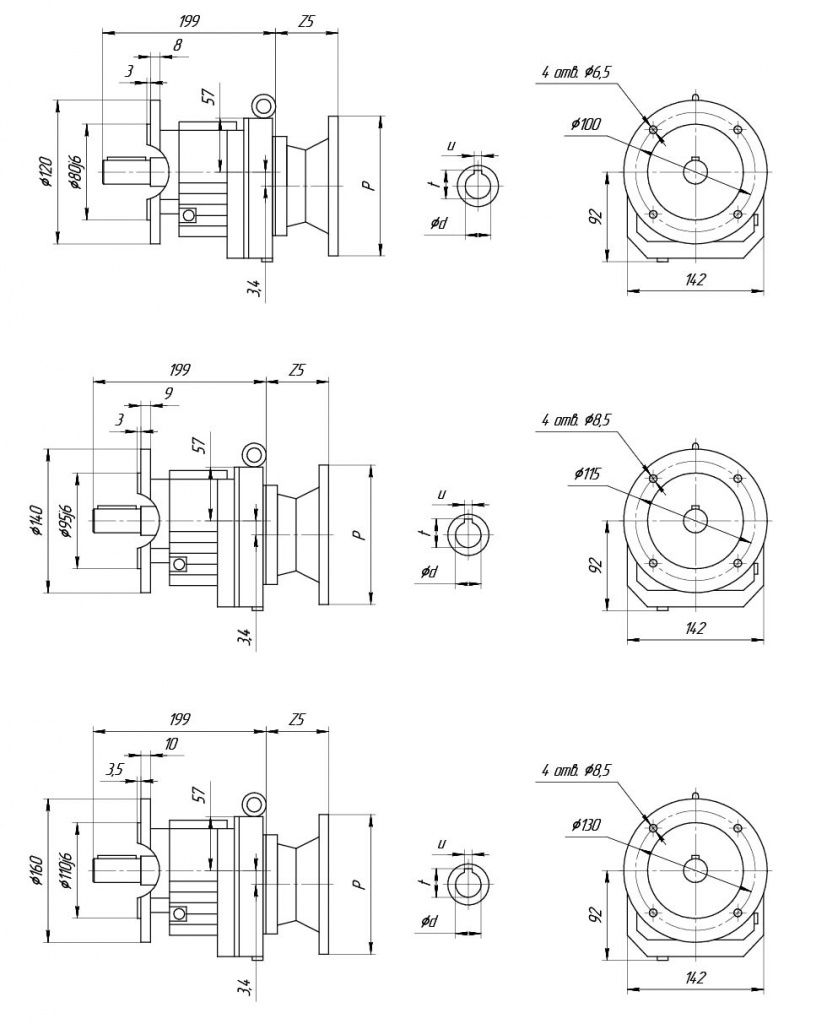

UD-RF27...

Редуктор RF27.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R27  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 140 160 200 250
 Z5*, мм 50 55 60 80

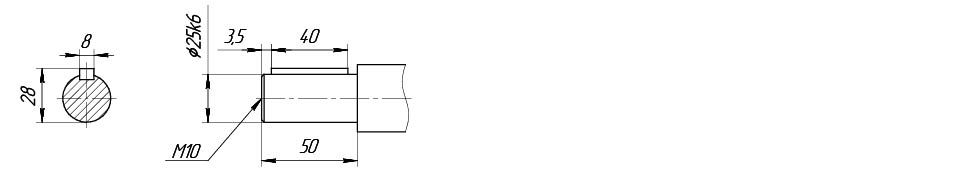

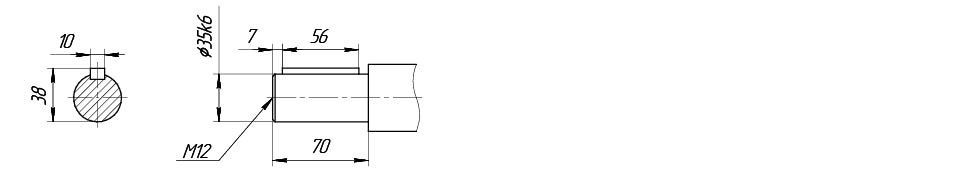

Цельный выходной вал

Редуктор R27-исполнение валов.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Двухступенчатые
0,18 49 28,37 37 3470 3,5 1400
54 26,09 34 3380 3,8
63 22,32 29 3220 4,5
72 19,35 25 3090 5,2
77 18,08 24 3020 5,5
90 15,63 20 2890 6,4
105 13,28 17 2750 7,5
Трехступенчатые
0,18 11 123,91 161 4070 0,8 1400
13 105,49 137 4200 0,95
15 90,96 118 4280 1,1
16 84,78 110 4320 1,2
18 74,11 97 4370 1,35
20 69,47 91 4380 1,45
22 61,3 80 4320 1,65
25 55,87 73 4210 1,8
29 48,17 63 4040 2,1
31 44,9 59 3960 2,2
35 39,25 51 3810 2,5
38 36,79 48 3740 2,7
43 32,47 42 3610 3,1
48 28,78 38 3480 3,5
57 24,47 32 3310 4,1
Двухступенчатые
0,25 49 28,37 52 3410 2,5 1400
54 26,09 48 3330 2,8
63 22,32 41 3180 3,2
72 19,35 36 3050 3,7
77 18,08 33 2990 3,9
90 15,63 29 2860 4,5
105 13,28 24 2730 5,3
118 11,86 22 2630 5,9
138 10,13 19 2510 6,6
149 9,41 17 2440 7,1
172 8,16 15 2330 7,7
183 7,63 14 2290 8
212 6,59 12 2180 8,8
250 5,6 10 2080 9,6
280 5 9,2 2000 10
328 4,27 7,8 1910 11
350 4 7,3 1870 12
415 3,37 6,2 1770 13
Трехступенчатые
0,25 17 84,78 156 4100 0,85 1400
19 74,11 136 4210 0,95
20 69,47 128 4250 1
23 61,3 113 4190 1,15
25 55,87 103 4090 1,25
29 48,17 89 3940 1,45
31 44,9 83 3870 1,6
36 39,25 72 3730 1,8
38 36,79 68 3670 1,9
43 32,47 60 3540 2,2
49 28,78 53 3420 2,5
57 24,47 45 3270 2,9
Двухступенчатые
0,37 49 28,37 73 3240 1,8 1400
54 26,09 67 3170 1,95
63 22,32 57 3040 2,3
72 19,35 50 2920 2,6
77 18,08 46 2860 2,8
90 15,63 40 2750 3,2
105 13,28 34 2620 3,8
      Трехступенчатые
0,37 23 61,3 157 3870 0,85 1400
25 55,87 143 3800 0,9
29 48,17 123 3680 1,05
31 44,9 115 3620 1,15
36 39,25 101 3510 1,3
38 36,79 94 3460 1,4
43 32,47 83 3350 1,55
49 28,78 74 3250 1,75
57 24,47 63 3110 2,1
Двухступенчатые
0,55 63 22,32 86 2910 1,5 1400
72 19,35 75 2810 1,75
77 18,08 70 2760 1,85
90 15,63 60 2660 2,2
105 13,28 51 2550 U2,5 N
118 11,86 46 2470 2,8
138 10,13 39 2370 3,1
149 9,41 36 2290 3,4
172 8,16 32 2200 3,7
183 7,63 29 2160 3,8
212 6,59 26 2070 4,2
250 5,6 22 1980 4,6
280 5 19 1910 4,9
328 4,27 17 1830 5,3
350 4 15 1790 5,5
415 3,37 13 1700 6,1
Трехступенчатые
0,55 36 39,25 152 3280 0,85 1400
38 36,79 142 3240 0,9
43 32,47 125 3160 1,05
49 28,78 111 3080 1,15
57 24,47 95 2970 1,4
Двухступенчатые
0,75 63 22,32 116 2750 1,1 1400
72 19,35 100 2670 1,3
77 18,08 94 2630 1,4
90 15,63 81 2550 1,6
105 13,28 69 2450 1,9
118 11,86 62 2380 2,1
138 10,13 53 2290 2,3
149 9,41 49 2210 2,5
172 8,16 42 2130 2,7
183 7,63 40 2090 2,8
212 6,59 34 2010 3,1
250 5,6 29 1930 3,4
280 5 26 1870 3,7
Трехступенчатые
0,75 49 28,78 149 2880 0,85 1400
57 24,47 127 2800 1
Двухступенчатые
1,1 72 19,35 145 2430 0,9 1400
77 18,08 136 2410 0,95
90 15,63 117 2360 1,1
105 13,28 100 2290 1,3
118 11,86 89 2240 1,45
138 10,13 76 2160 1,6
172 8,16 61 2010 1,9
184 7,63 57 1980 1,95
212 6,59 50 1920 2,1
250 5,6 42 1840 2,4
280 5 38 1790 2,5
328 4,27 32 1720 2,7
350 4 30 1690 2,8
415 3,37 25 1610 3,1
203 13,28 52 1980 2,5 2700
228 11,86 46 1920 2,8
267 10,13 39 1840 3,1
287 9,41 37 1780 3,3
331 8,16 32 1720 3,7
354 7,63 30 1690 3,8
410 6,59 26 1620 4,1
482 5,6 22 1550 4,5
540 5 20 1500 4,9
632 4,27 17 1430 5,2
675 4 16 1410 5,4
801 3,37 13 1340 6
Двухступенчатые
1,5 90 15,63 159 1700 0,8 1400
105 13,28 135 2020 0,95
118 11,86 121 2080 1,05
138 10,13 103 2030 1,2
149 8,16 183 1880 1,4
172 7,63 78 1860 1,45
183 6,59 67 1810 1,6
212 5,6 57 1750 1,75
250 5 51 1710 1,85
328 4,27 43 1650 2
350 4 41 1630 2,1
415 3,37 34 1560 2,3
228 11,86 63 1840 2,1 2700
267 10,13 54 1770 2,3
331 8,16 43 1650 2,7
354 7,63 41 1620 2,8
410 6,59 35 1570 3
482 5,6 30 1500 3,3
540 5 27 1460 3,6
632 4,27 23 1400 3,8
675 4 21 1370 4
801 3,37 18 1310 4,4
Двухступенчатые
2,2 138 10,13 151 1120 U0,8 N1 1400
212 6,59 98 1130 1,1
250 5,6 83 1390 1,2
280 5 75 1540 1,3
328 4,27 64 1540 1,35
350 4 60 1520 1,45
415 3,37 50 1470 1,55
203 13,28 102 1720 1,25 2720
228 11,86 91 1690 1,4
267 10,13 78 1650 1,55
287 8,16 63 1530 1,85
331 7,63 59 1510 1,9
410 6,59 51 1470 2,1
482 5,6 43 1420 2,3
540 5 39 1390 2,5
632 4,27 33 1340 2,6
675 4 31 1310 2,8
801 3,37 26 1260 3
Двухступенчатые
3 250 5,6 115 360 0,85 1400
280 5 102 615 0,95
328 4,27 87 910 1
350 4 82 1010 1,05
415 3,37 69 1230 1,15
410 6,59 67 1260 1,55 2720
482 5,6 57 1330 1,75
540 5 51 1300 1,85
632 4,27 44 1260 2
675 4 41 1240 2,1
801 3,37 35 1200 2,3



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R37 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 10 кг



Габаритные и присоединительные размеры:

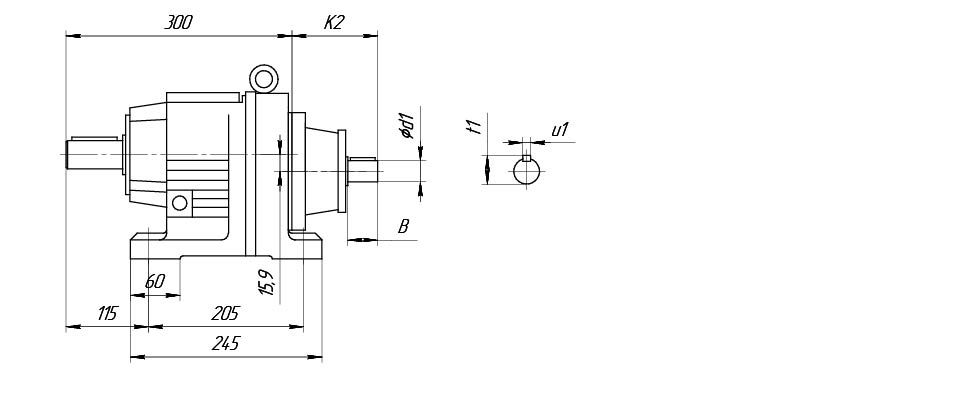

UD-R37 с входным цилиндрическим валом

Редуктор R37с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

UD-R37...

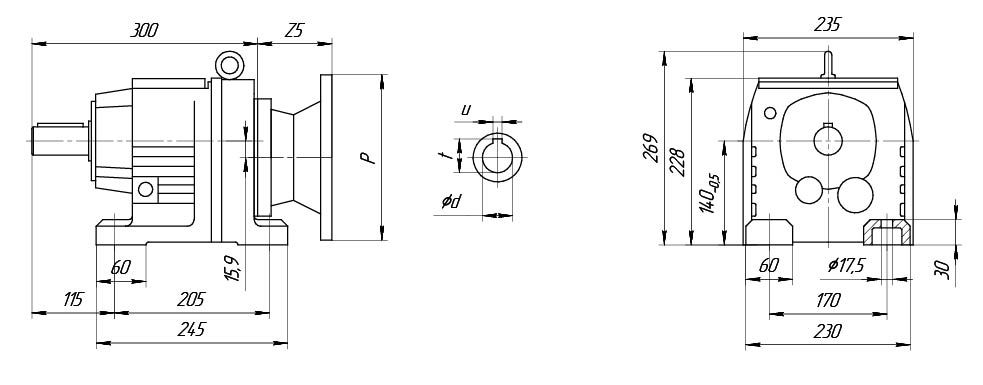

Редуктор R37-основной чертеж.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.



UD-R37  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  140  160  200  250
 Z5*, мм  50  55  60  80



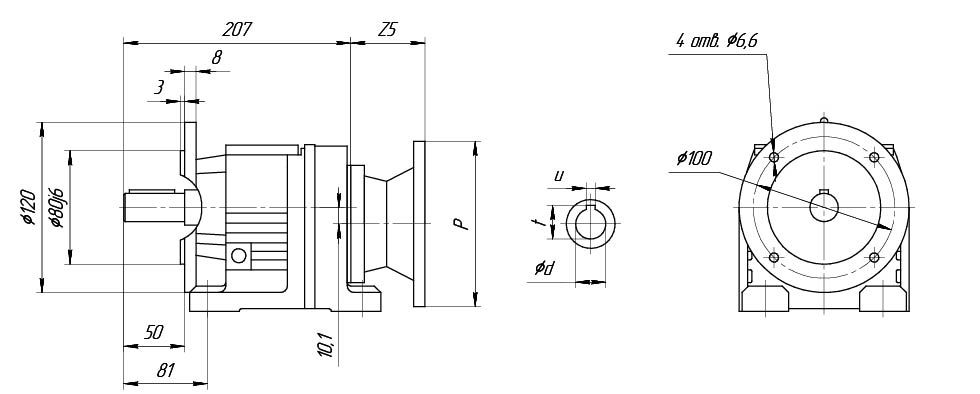

UD-R37F...

Редуктор R37F.jpg




Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R37  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  140  160  200  250
 Z5*, мм  50  55  60  80



UD-RF37...

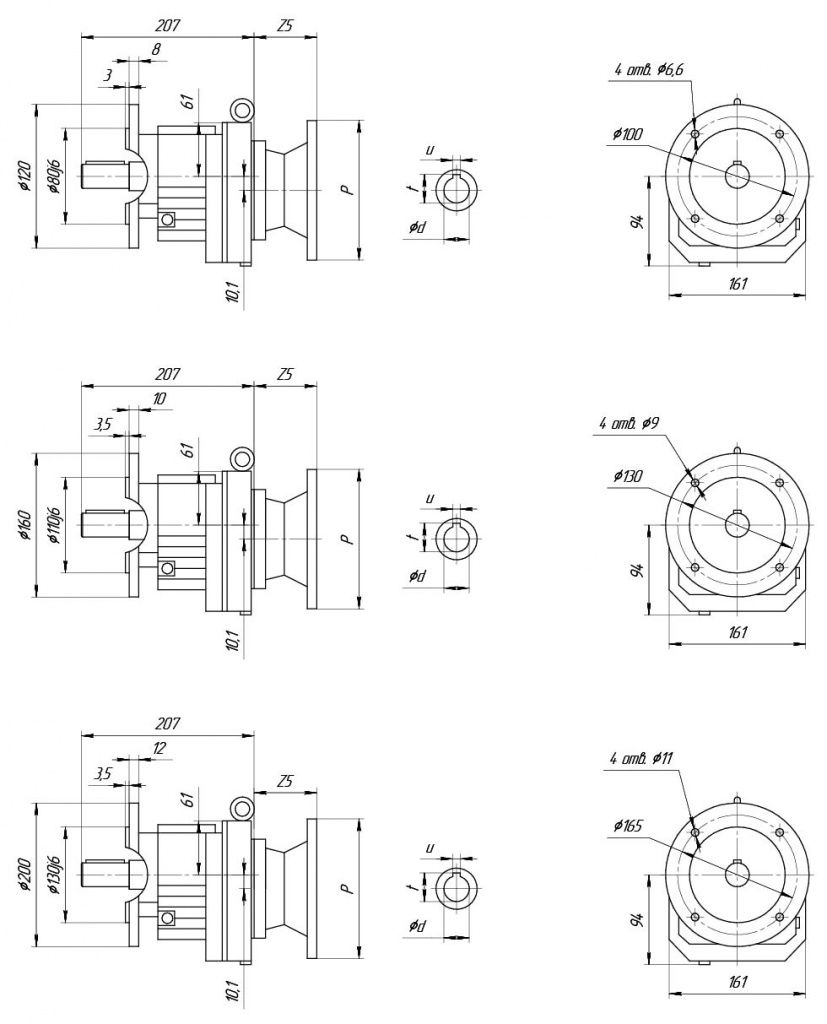

Редуктор RF37.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R37  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  140  160  200  250
 Z5*, мм  50  55  60  80

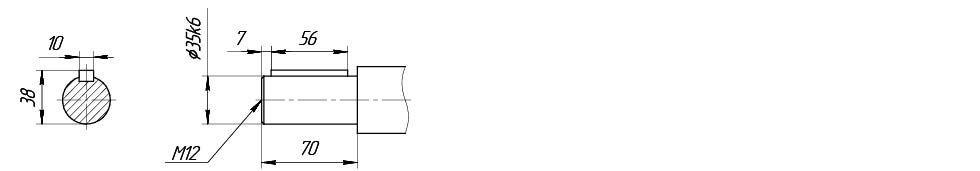

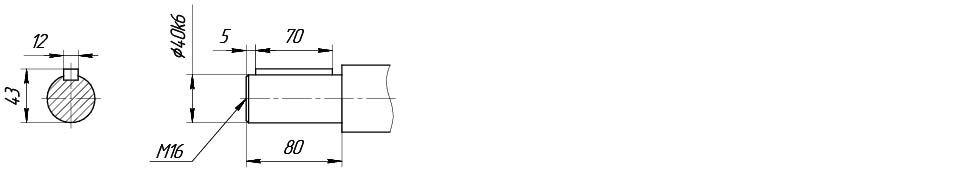

Цельный выходной вал

Редуктор R37-исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,18 7,2 123,66 245 3060 8 900
8,5 105,28 210 4840 0,95
9,9 90,77 179 5190 1,1
10,6 84,61 167 5310 1,2
10 134,82 176 5230 1,15 1400
11 123,66 161 5370 1,25
13 105,28 137 5580 1,45
15 90,77 118 5710 1,7
16 84,61 110 5760 1,8
19 73,96 196 5840 2,1
20 69,33 90 5870 2,2
23 61,18 80 5920 2,5
25 55,76 73 5940 2,8
29 48,08 63 5960 3,2
Трехступенчатые
0,25 10 134,82 250 2630 0,8 1400
11 123,66 225 4560 0,9
13 105,28 193 5030 1,05
15 90,77 167 5320 1,2
17 84,61 155 5420 1,3
19 73,96 136 5590 1,45
20 69,33 127 5650 1,55
23 61,18 112 5750 1,8
25 55,76 102 5800 1,95
29 48,08 88 5870 2,3
31 44,81 82 5760 2,4
36 39,17 72 5540 2,8
38 36,72 67 5430 3
43 32,4 60 5230 3,4
Двухступенчатые
0,37 49 28,32 73 4830 2,8 1400
54 26,03 67 4710 2,8
63 22,27 57 4500 3,5
73 19,31 49 4320 4,1
78 18,05 46 4230 4,3
Трехступенчатые
0,37 15 90,77 230 4250 0,85 1400
16 84,61 215 4720 0,9
19 73,96 189 5070 1,05
20 69,33 178 5210 1,15
23 61,18 157 5410 1,3
25 55,76 143 5530 1,4
29 48,08 123 5590 1,6
31 44,81 115 5480 1,75
36 39,17 100 5290 2
38 36,72 94 5190 2,1
43 32,4 83 5010 2,4
49 28,73 74 4850 2,7
57 24,43 63 4620 3,2
Двухступенчатые
0,55 63 22,27 86 4390 2,3 1400
73 19,31 75 4220 2,7
78 18,05 70 4140 2,9
90 15,6 60 3970 3,3
106 13,25 51 3790 3,7
115 11,83 46 3670 4
Трехступенчатые
0,55 23 61,18 235 3910 0,85 1400
25 55,76 215 4740 0,95
29 48,08 186 5120 1,1
31 44,81 173 5230 1,15
36 39,17 151 5070 1,3
38 36,72 142 4990 1,4
43 32,4 125 4840 1,6
49 28,73 111 4700 1,8
57 24,43 94 4500 2,1
Двухступенчатые
0,75 63 22,27 116 42,3 1,75 1400
73 19,31 100 4080 2
78 18,05 94 4010 2,1
90 15,6 81 3850 2,5
106 13,25 69 3690 2,8
118 11,83 61 3570 3
138 10,11 53 3420 3,2
148 9,47 49 3360 3,4
Трехступенчатые
0,75 29 48,08 250 2330 0,8 1400
31 44,81 235 4230 0,85
36 39,17 205 4720 1
38 36,72 191 4740 1,05
43 32,4 168 4610 1,2
49 28,73 149 4490 1,35
57 24,43 127 4320 1,6
Двухступенчатые
1,1 73 19,31 145 3840 1,4 1400
78 18,05 135 3790 1,5
90 15,6 117 3660 1,7
106 13,25 99 3520 1,9
118 11,83 89 3430 2,1
138 10,11 76 3290 2,2
148 9,47 71 3230 2,3
176 7,97 60 3090 2,6
210 6,67 50 2920 2,9
247 5,67 43 2790 3,3
277 5,06 38 2700 3,5
Трехступенчатые
1,1 43 32,4 245 2900 0,8 1400
49 28,73 215 3300 0,95
57 24,43 183 3720 1,1
Двухступенчатые
1,5 73 19,31 196 2660 1 1400
78 18,05 183 2840 1,1
90 15,6 159 3160 1,25
106 13,25 135 3350 1,4
118 11,83 120 3270 1,5
138 10,11 103 3160 1,65
148 9,47 96 3110 1,75
176 7,97 81 2980 1,95
210 6,67 68 2820 2,1
247 5,67 58 2710 2,5
277 5,06 51 2630 2,6
324 4,32 44 2520 2,9
346 4,05 41 2470 3
411 3,41 35 2360 3,2
204 13,25 70 2880 2,7 2720
228 11,83 63 2790 2,9
267 10,11 54 2680 3,2
285 9,47 50 2630 3,3
339 7,97 42 2510 3,7
Двухступенчатые
2,2 90 15,6 230 1070 0,85 1400
106 13,25 198 1660 0,95
118 11,83 176 1990 1,05
138 10,11 151 2360 1,15
148 9,47 141 2480 1,2
176 7,97 119 2750 1,3
210 6,67 99 2470 1,45
247 5,67 84 2570 1,7
277 5,06 75 2500 1,8
324 4,32 64 2410 1,95
346 4,05 60 2370 2
411 3,41 51 2270 2,2
73 19,31 149 2380 1,35 2720
78 18,05 139 2510 1,45
90 15,6 120 2740 1,65
106 13,25 102 2720 1,85
118 11,83 91 2650 2
138 10,11 78 2550 2,2
148 9,47 73 2510 2,3
176 7,97 61 2410 2,5
210 6,67 51 2280 2,8
247 5,67 44 2180 3,3
277 5,06 39 2120 3,5
324 4,32 33 2030 3,8
346 4,05 31 1990 3,9
411 3,41 26 1900 4,3
Двухступенчатые
3 138 10,11 205 780 0,8 1400
148 9,47 194 1010 0,85
176 7,97 163 1510 0,95
210 6,67 137 1250 1,05
247 5,67 116 1630 1,25
277 5,06 104 1830 1,3
324 4,32 88 2070 1,45
346 4,05 83 2140 1,45
411 3,41 70 2180 1,6
138 10,11 103 2340 1,65 2720
148 9,47 97 2380 1,7
176 7,97 82 2290 1,9
210 6,67 68 2170 2,1
247 5,67 58 2090 2,5
277 5,06 52 2030 2,6
324 4,32 44 1950 2,8
346 4,05 41 1920 3
411 3,41 35 1840 3,2

Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R47 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 13 кг



Габаритные и присоединительные размеры:

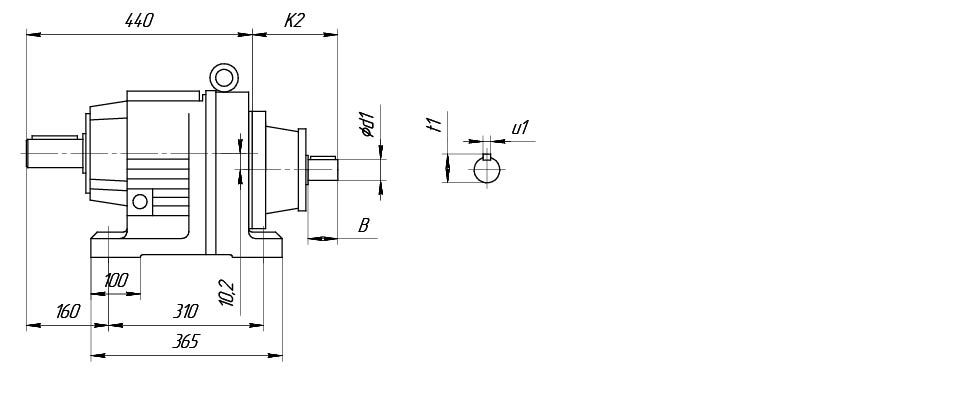

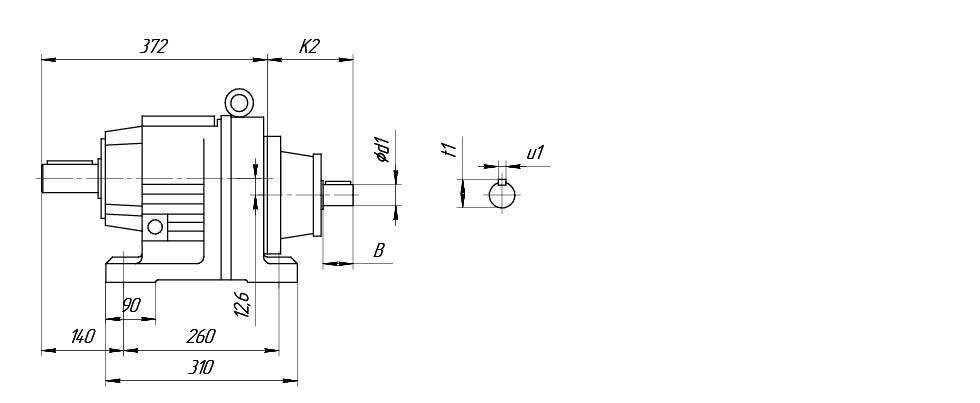

UD-R47 с входным цилиндрическим валом

Редуктор R47 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика



UD-R47...

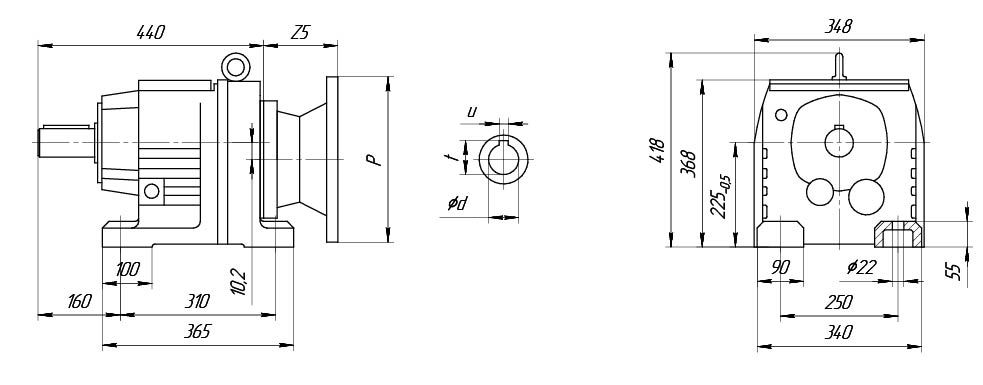

Редуктор R47- основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R47  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  140  160  200  250
 Z5*, мм  50  55  70  80

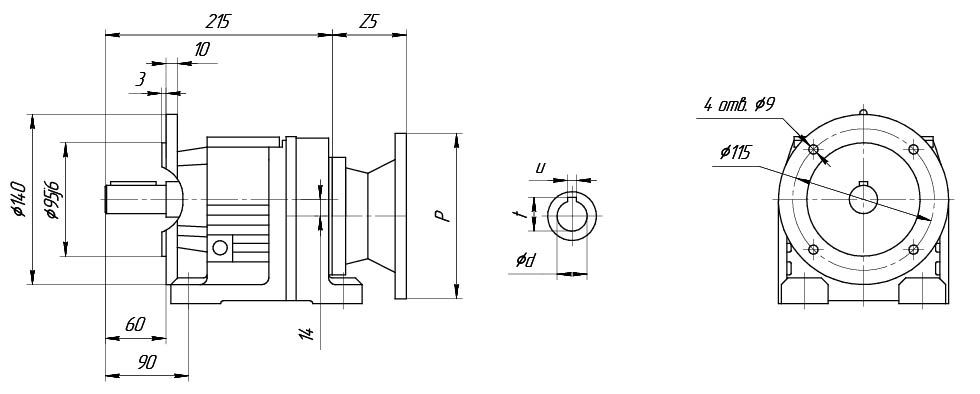

UD-R47F...

Редуктор R47F.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R47  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  140  160  200  250
 Z5*, мм  50  55  70  80

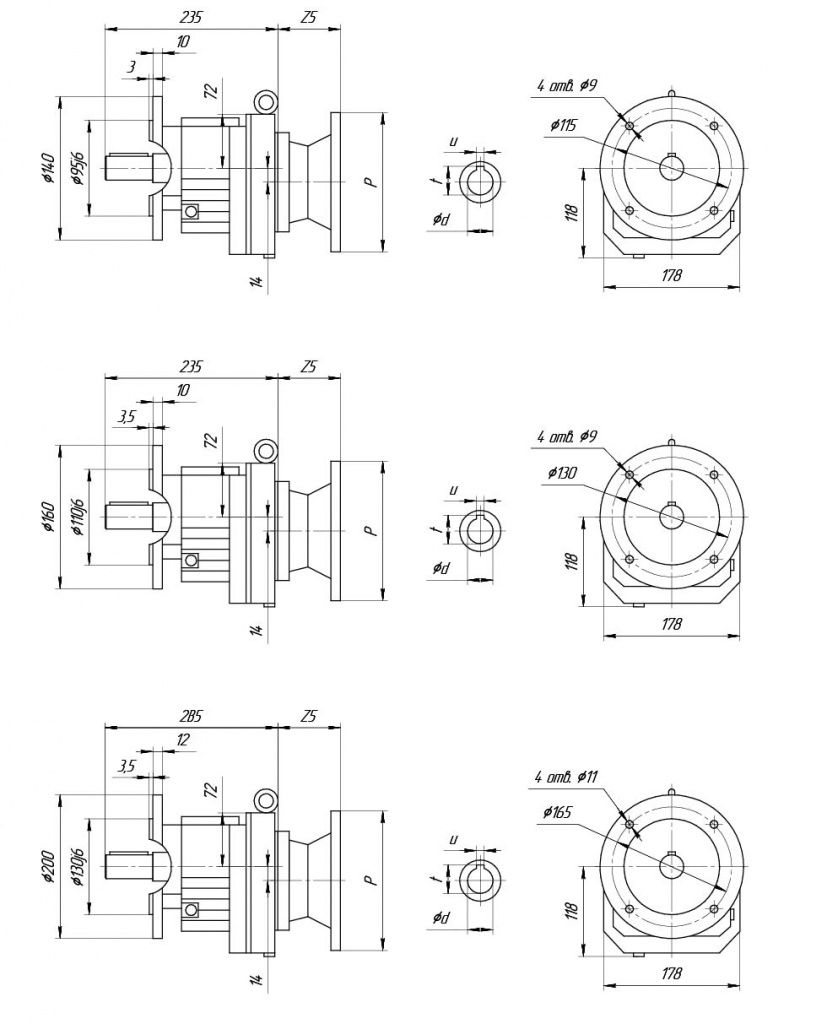

UD-RF47...

Редуктор RF47.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R47  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  140  160  200  250
 Z5*, мм  50  55  70  80



Цельный выходной вал

Редуктор R47 исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,18 7,9 176,88 230 5740 1,3 1400
8,6 162,94 210 5810 1,4
10 139,99 182 5910 1,65
11 121,87 159 5980 1,9
12 114,17 149 6000 2
14 100,86 131 6040 2,3
15 93,68 122 6060 2,5
16 84,9 111 6080 2,7
18 76,23 99 6100 3
Трехступенчатые
0,25 7,9 176,88 292 5280 0,97 1400
8,6 162,94 269 5420 1,05
10 139,99 231 5630 1,22
11 121,87 201 5770 1,4
12 114,17 188 5820 1,5
14 100,86 166 5900 1,7
15 93,68 154 5940 1,83
16 84,9 140 5980 2
18 76,23 126 6020 2,2
20 68,54 113 6050 2,5
22 64,21 106 6070 2,7
25 56,73 94 6090 3
26 52,69 87 6100 3,2
29 47,75 79 6080 3,6
Двухступенчатые
0,37 41 33,79 81 5270 2,8 1400
45 31,12 74 5150 2,8
52 26,74 64 4920 4,4
60 23,28 56 4720 5,1
64 21,81 52 4620 5,4
Трехступенчатые
0,37 10 139,99 335 3490 0,84 1400
11 121,87 291 5350 0,97
12 114,17 273 5460 1,03
14 100,86 241 5630 1,17
15 93,68 224 5700 1,26
16 84,9 203 5790 1,39
18 76,23 182 5870 1,55
20 68,54 164 5930 1,72
22 64,21 153 5960 1,84
25 56,73 136 6010 2,1
26 52,69 126 5990 2,2
29 47,75 114 5820 2,5
32 42,87 102 5650 2,8
38 36,93 88 5410 3,2
40 34,73 83 5310 3,4
Двухступенчатые
0,55 50 26,74 103 4820 2,9 1400
60 23,28 83 4630 3,4
64 21,81 77 4550 3,6
Трехступенчатые
0,55 15 93,68 333 3280 0,85 1400
16 84,9 302 5230 0,94
18 76,23 271 5450 1,04
20 68,54 243 5600 1,16
22 64,21 228 5670 1,24
25 56,73 202 5790 1,4
26 52,69 187 5770 1,51
29 47,75 170 5630 1,66
32 42,87 152 5470 1,85
38 36,93 131 5260 2,1
40 34,73 123 5180 2,3
47 29,88 106 4970 2,7
Двухступенчатые
0,75 52 26,74 130 4660 2,2 1400
60 23,28 113 4490 2,5
64 21,81 106 4420 2,7
72 19,27 93 4270 3
78 17,89 87 4180 3,1
86 16,22 79 4070 3,3
Трехступенчатые
0,75 20 68,54 332 3660 0,85 1400
22 64,21 311 4950 0,91
25 56,73 275 5450 1,03
26 52,69 255 5480 1,1
29 47,75 231 5370 1,22
32 42,87 208 5240 1,36
38 36,93 179 5060 1,58
40 34,73 168 4980 1,68
47 29,88 145 4800 1,95
52 26,74 129 4660 2,2
59 23,59 114 4510 2,5
Двухступенчатые
1,1 60 23,28 175 4270 1,7 1400
64 21,81 154 4210 1,83
73 19,27 136 4080 2
78 17,89 126 4010 2,2
86 16,22 114 3910 2,3
96 14,56 103 3800 2,4
112 12,54 88 3650 2,7
119 11,79 83 3590 2,8
138 10,15 72 3450 3
154 9,07 64 3340 3,2
Трехступенчатые
1,1 29 47,75 350 3500 0,85 1400
32 42,87 301 4850 0,95
38 36,93 273 4720 1,1
40 34,73 238 4660 1,15
47 29,88 199 4520 1,35
52 26,74 177 4410 1,5
59 23,59 146 4290 1,7
Двухступенчатые
1,5 60 23,28 224 4040 1,26 1400
64 21,81 210 3990 1,34
73 19,27 185 3890 1,5
78 17,89 172 3830 1,58
86 16,22 156 3740 1,66
96 14,56 140 3650 1,8
112 12,54 121 3520 1,9
119 11,79 113 3470 2
138 10,15 98 3340 2,2
154 9,07 87 3240 2,4
175 8,01 77 3140 2,5
180 7,76 75 3060 2,1
201 6,96 67 2980 2,2
233 6 58 2860 2,5
248 5,64 54 2810 2,7
289 4,85 47 2700 3
323 4,34 42 2610 3,3
366 3,83 37 2520 3,7
Трехступенчатые
1,5 38 36,93 355 2380 0,8 1400
40 34,73 334 3840 0,84
47 29,88 287 4220 0,98
52 26,74 257 4140 1,1
59 23,59 227 4050 1,2
Двухступенчатые
2,2 73 19,27 268 3550 1,03 1400
86 16,22 226 3460 1,15
96 14,56 203 3400 1,23
112 12,54 174 3310 1,35
119 11,79 164 3270 1,4
138 10,15 141 3160 1,53
154 9,07 126 3090 1,64
175 8,01 111 3000 1,73
180 7,76 108 2910 1,42
201 6,96 97 2840 1,54
233 6 83 2740 1,76
248 5,64 78 2700 1,86
289 4,85 67 2600 2,1
323 4,34 60 2530 2,3
366 3,83 53 2440 2,5
117 23,28 179 3280 1,7 2870
125 21,81 168 3230 1,8
142 19,27 148 3150 2
153 17,89 138 3100 2,1
168 16,22 125 3030 2,2
187 14,56 112 2950 2,4
218 12,54 97 2850 2,6
231 11,79 91 2800 2,7
269 10,15 78 2700 2,9
301 9,07 70 2620 3,2
341 8,01 62 2530 3,3
Двухступенчатые
3 86 16,22 308 2030 0,84 1400
96 14,56 276 2500 0,9
112 12,54 238 3040 0,99
119 11,79 224 3040 1,03
138 10,15 192 2970 1,12
154 9,07 172 2910 1,2
175 8,01 152 2840 1,27
180 7,76 147 2740 1,04
201 6,96 132 2680 1,13
233 6 114 2610 1,29
248 5,64 107 2580 1,36
289 4,85 92 2490 1,53
323 4,34 82 2430 1,67
366 3,83 73 2360 1,86
237 11,79 121 2670 2 2870
270 10,15 104 2580 2,2
309 9,07 93 2510 2,4
349 8,01 82 2430 2,5
361 7,76 79 2370 2,1
402 6,96 71 2310 2,2
467 6 61 2220 2,5
496 5,64 58 2190 2,7
577 4,85 50 2100 3
646 4,34 44 2040 3,3
731 3,83 39 1970 3,7
Двухступенчатые
4 138 10,15 253 1960 0,85 1400
154 9,07 226 2350 0,91
175 8,01 200 2640 0,96
201 6,96 174 2480 0,86
233 6 150 2430 0,98
248 5,64 141 2410 1,04
289 4,85 121 2350 1,17
323 4,34 108 2300 1,27
366 3,83 96 2250 1,42
176 16,22 215 2640 1,25 2870
196 14,56 195 2600 1,35
228 12,54 168 2540 1,5
242 11,79 158 2510 1,55
282 10,15 136 2440 1,7
315 9,07 121 2390 1,8
357 8,01 107 2320 1,9
369 7,76 104 2250 1,55
411 6,96 93 2200 1,7
477 6 80 2130 1,95
507 5,64 75 2100 2,1
589 4,85 65 2020 2,3
660 4,34 58 1970 2,5
746 3,83 51 1910 2,8
Двухступенчатые
5,5 289 4,85 166 1870 0,85 1400
323 4,34 149 2110 0,92
366 3,83 131 2080 1,03
230 12,54 230 1730 1,1 2870
244 11,79 215 1910 1,15
284 10,15 185 2250 1,25
318 9,07 165 2220 1,35
359 8,01 146 2170 1,4
480 6 109 2000 1,45
511 5,64 103 1970 1,5
593 4,85 89 1920 1,7
664 4,34 79 1870 1,85
752 3,83 70 1820 2,1

Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R57 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 19 кг





Габаритные и присоединительные размеры:

UD-R57 с входным цилиндрическим валом

Редуктор R57 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

UD-R57...

Редуктор R57- основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R57  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250 300
 Z5*, мм  50  55  60  80 90

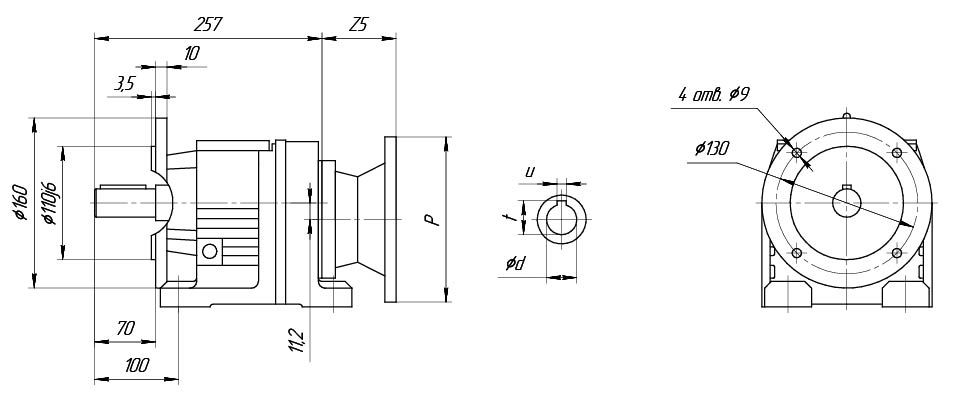

UD-R57F...

Редуктор R57F.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R57  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250 300
 Z5*, мм  50  55  60  80 90

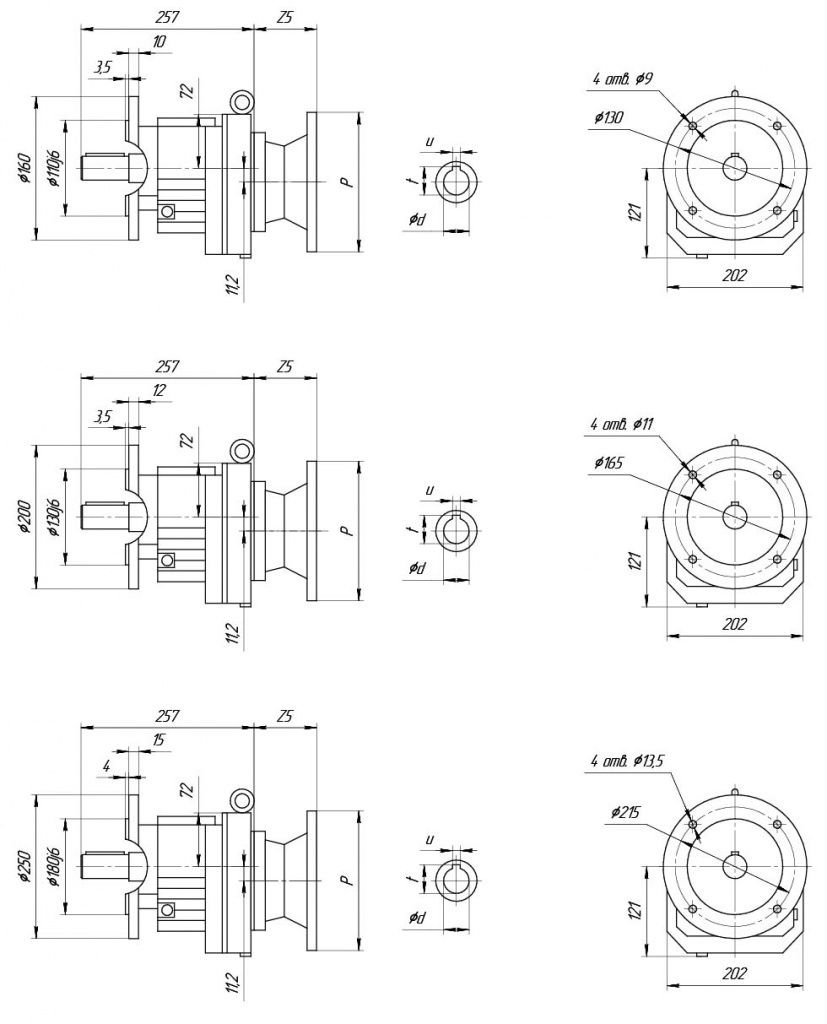

UD-RF57...

Редуктор RF57.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R57  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250 300
 Z5*, мм  50  55  60  80 90

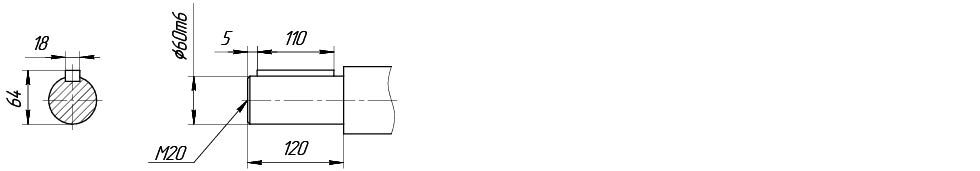

Цельный выходной вал

Редуктор R57-исполнение валов.jpg



Таблица подбора редуктора

​

Мощность, кВт Частотавращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,18 4,5 186,89 355 7420 1,19 900
4,9 172,17 327 7510 1,29
5,7 147,92 281 7650 1,5
6,6 128,77 245 7740 1,73
7 120,63 229 7780 1,84
7,5 186,89 217 7770 1,95 1400
8,1 172,17 200 7810 2,1
9,5 147,92 172 7870 2,5
11 128,77 150 7900 2,8
12 120,63 140 7920 3
13 106,58 124 7940 3,4
14 98,99 115 7950 3,7
16 89,71 104 7970 4,1
Трехступенчатые
0,25 7 120,63 325 7550 1,3 900
8 106,58 287 7660 1,47
8,6 98,99 267 7710 1,58
7,5 186,89 308 7500 1,37 1400
8,1 172,17 284 7590 1,49
9,5 147,92 244 7700 1,73
11 128,77 212 7780 1,99
12 120,63 199 7810 2,1
13 106,58 176 7860 2,4
14 98,99 163 7880 2,6
16 89,71 148 7910 2,9
17 80,55 133 7930 3,2
20 69,23 114 7960 3,7
Трехступенчатые
0,37 7,5 186,89 447 6980 0,95 1400
8,1 172,17 411 7140 1,03
9,5 147,92 353 7390 1,2
11 128,77 308 7550 1,37
12 120,63 288 7610 1,47
13 106,58 255 7700 1,66
14 98,99 237 7750 1,79
16 89,71 214 7800 1,97
17 80,55 192 7840 2,2
20 69,23 165 7890 2,6
21 64,85 155 7910 2,7
24 57,29 137 7760 3,1
26 53,22 127 7600 3,3
29 48,23 115 7380 3,7
Двухступенчатые
0,55 52 26,31 102 6060 4,4 1400
54 24,99 97 5970 4,7
62 21,93 85 5740 5,3
73 18,6 72 5460 6,3
Трехступенчатые
0,55 11 120,63 465 7030 0,95 1400
13 106,58 410 7260 1,1
14 98,99 380 7370 1,2
15 89,71 345 7490 1,3
17 80,55 310 7600 1,45
20 69,23 265 7710 1,7
21 64,85 250 7750 1,8
24 57,29 220 7530 2
26 53,22 205 7390 2,2
28 48,23 186 7190 2,4
31 43,3 167 6980 2,7
36 37,3 144 6700 3,1
39 35,07 136 6580 3,3
Двухступенчатые
0,75 53 26,31 130 5900 3,3 1400
56 24,99 124 5820 3,4
64 21,93 108 5610 3,9
75 18,6 92 5350 4,6
Трехступенчатые
0,75 16 89,71 435 7040 0,97 1400
17 80,55 390 7240 1,08
20 69,23 335 7450 1,26
21 64,85 314 7430 1,35
24 57,29 277 7220 1,52
26 53,22 258 7090 1,64
29 48,23 234 6930 1,81
32 43,3 210 6740 2
37 37,3 181 6490 2,3
40 35,07 170 6380 2,5
46 30,18 146 6130 2,9
52 26,97 131 5940 3,2
Двухступенчатые
1,1 53 26,31 186 5650 2,3 1400
56 24,99 176 5580 2,4
64 21,93 155 5400 2,7
75 18,6 131 5170 3,2
83 16,79 118 5030 3,6
Трехступенчатые
1,1 20 69,23 488 6990 0,87 1400
21 64,85 457 6850 0,92
24 57,29 404 6700 1,05
26 53,22 375 6610 1,13
29 48,23 340 6490 1,24
32 43,3 305 6350 1,39
37 37,3 263 6140 1,61
40 35,07 247 6060 1,71
46 30,18 213 5850 1,99
52 26,97 190 5690 2,2
Двухступенчатые
1,5 56 24,99 245 5330 1,72 1400
64 21,93 215 5170 1,96
75 18,6 183 4980 2,3
83 16,79 165 4850 2,6
95 14,77 145 4700 2,8
100 13,95 137 4630 2,9
118 11,88 117 4440 3,3
Трехступенчатые
1,5 26 53,22 523 5140 0,8 1400
29 48,23 474 6010 0,9
32 43,3 425 5920 1
37 37,3 366 5770 1,15
40 35,07 344 5710 1,23
46 30,18 296 5540 1,43
52 26,97 265 5420 1,6
Двухступенчатые
2,2 64 21,93 305 4800 1,39 1400
75 18,6 259 4660 1,64
83 16,79 234 4570 1,81
95 14,77 205 4450 1,99
100 13,95 194 4390 2,1
118 11,88 165 4230 2,3
130 10,79 150 4140 2,4
150 9,35 130 4000 2,7
155 9,06 126 3980 2,8
176 7,97 111 3850 3
Трехступенчатые
2,2 37 37,3 519 4490 0,82 1400
40 35,07 488 5110 0,87
46 30,18 420 5030 1,01
52 26,97 400 4960 1,1
Двухступенчатые
2,2 104 26,31 205 4370 2,2 2870
109 24,99 192 4320 2,3
124 21,93 169 4190 2,7
147 18,6 143 4020 3,1
163 16,79 129 3920 3,5
185 14,77 114 3790 3,8
196 13,95 107 3740 4
Двухступенчатые
3 53 26,97 511 4330 0,8 1400
64 21,93 416 4380 1,02
75 18,6 353 4300 1,2
83 16,79 318 4250 1,33
95 14,77 280 4160 1,46
100 13,95 265 4130 1,53
118 11,88 225 4010 1,69
130 10,79 205 3940 1,79
150 9,35 177 3820 2
155 9,06 172 3810 2,1
176 7,97 151 3700 2,2
186 7,53 143 3650 2,3
218 6,41 122 3520 2,6
241 5,82 110 3430 2,7
277 5,05 96 3310 3
319 4,39 83 3190 3,2
Двухступенчатые
3 128 21,93 225 3950 2 2870
151 18,6 190 3820 2,4
167 16,79 172 3730 2,6
190 14,77 151 3620 2,9
201 13,95 143 3570 3
236 11,88 122 3440 3,3
259 10,79 110 3360 3,5
Двухступенчатые
4 75 18,6 464 3520 0,91 1400
83 16,79 419 3830 1,01
95 14,77 368 3800 1,11
100 13,95 348 3780 1,16
118 11,88 296 3710 1,29
130 10,79 269 3660 1,36
150 9,35 233 3580 1,49
155 9,06 226 3590 1,56
176 7,97 199 3500 1,68
186 7,53 188 3470 1,75
218 6,41 160 3350 1,97
241 5,82 145 3280 2,1
277 5,05 126 3180 2,3
319 4,39 109 3070 2,4
Двухступенчатые
5,5 95 14,77 506 1730 0,81 1400
100 13,95 478 2070 0,85
118 11,88 407 2900 0,93
130 10,79 370 3270 0,99
155 9,35 321 3240 1,08
176 7,97 273 3220 1,22
186 7,53 258 3200 1,27
5,5 218 6,41 220 3120 1,43
241 5,82 200 3080 1,51
277 5,05 173

Условное обозначение:

редуктор UD-R67 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 25 кг



Габаритные и присоединительные размеры:

UD-R67 с входным цилиндрическим валом

Редуктор R67 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

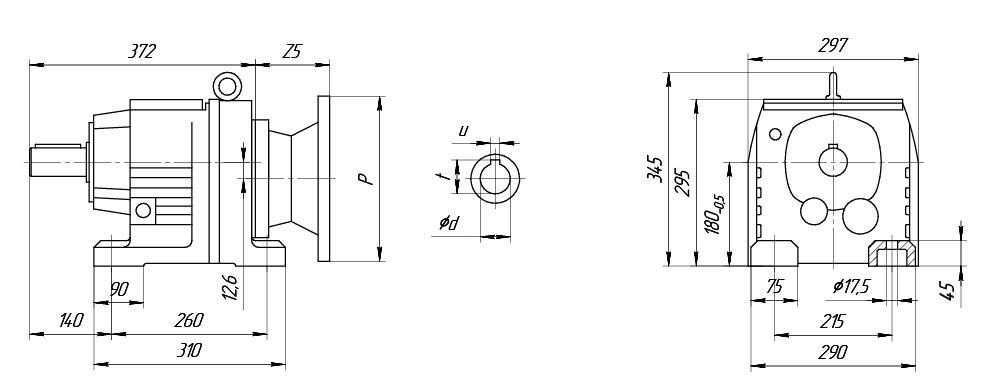

UD-R67...

Редуктор R67-основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R67  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 5
 Р, мм  140  160  200  250 300 350
 Z5*, мм  50  55  60  80 90 90



UD-R67F...

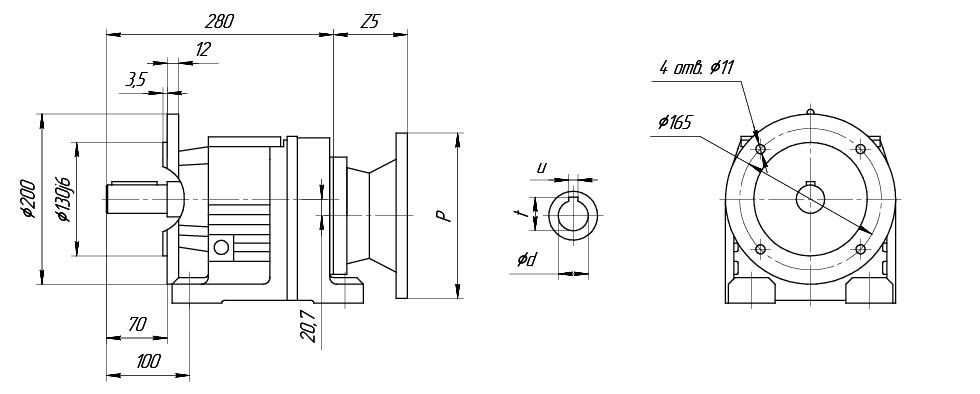

Редуктор R67F.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R67  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 5
 Р, мм  140  160  200  250 300 350
 Z5*, мм  50  55  60  80 90 90

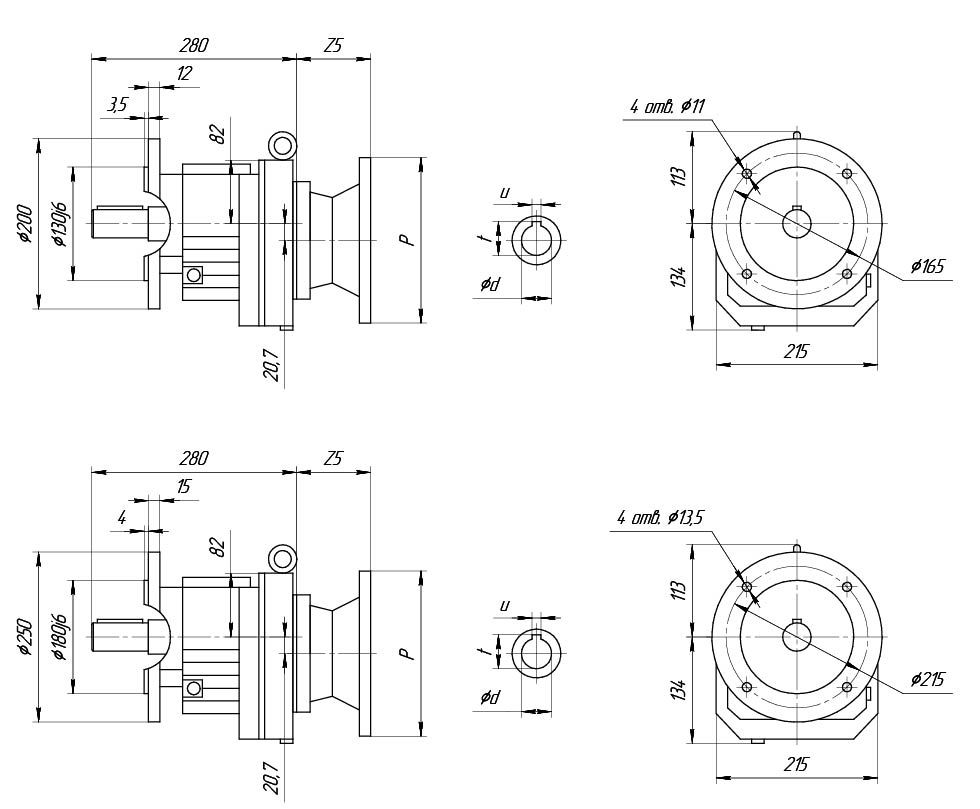

UD-RF67...

Редуктор RF67.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R67  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 5
 Р, мм  140  160  200  250 300 350
 Z5*, мм  50  55  60  80 90 90

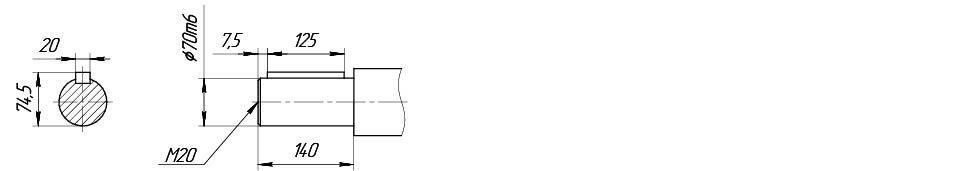

Цельный выходной вал

Редуктор R67-исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,18 4,3 199,81 380 9370 1,48 900
4,6 184,07 350 6560 1,61
5,4 158,14 301 9830 1,88
6,2 137,67 262 10000 2,2
6,6 128,97 245 10100 2,3
7,5 113,94 217 10200 2,6
8 105,83 201 10200 2,8
8,9 95,91 182 10300 3,1
9,9 86,11 164 10300 3,4
11 74,17 141 10400 4
12 69,75 133 10400 4,3
7 199,81 232 10100 2,4 1400
7,6 184,07 214 10100 2,6
8,8 158,14 184 10200 3,1
10 137,67 160 10300 3,5
11 128,87 150 10300 3,8
12 113,94 132 10400 4,3
13 105,83 123 10400 4,6
Трехступенчатые
0,25 4,1 158,14 562 8060 1 700
4,7 137,67 489 8730 1,15
5 128,97 458 8970 1,23
5,7 113,9 405 9340 1,39
4,3 199,81 539 8190 1,05 900
4,6 184,07 496 8590 1,14
5,4 158,14 426 9140 1,32
6,2 137,67 371 9500 1,52
6,6 128,97 348 9630 1,62
7,5 113,94 307 9840 1,84
8 105,83 285 9940 1,98
7 199,81 329 9540 1,71 1400
7,6 184,07 304 9700 1,86
8,8 158,14 261 9930 2,2
10 137,67 227 10100 2,5
11 128,97 213 10100 2,7
12 113,94 188 10200 3
13 105,83 175 10300 3,2
15 95,91 158 10300 3,6
16 86,11 142 10400 4
Трехступенчатые
0,37 5,4 158,14 618 7300 0,91 900
6,2 137,67 538 8210 1,05
6,6 128,97 504 8530 1,12
7,5 113,94 445 9010 1,27
7 199,81 477 8480 1,18 1400
7,6 184,07 440 8820 1,28
8,8 158,14 378 9310 1,49
10 137,67 329 9620 1,71
11 128,97 308 9740 1,83
12 113,94 272 9920 2,1
13 105,83 253 10000 2,2
15 95,91 229 10100 2,5
16 86,11 206 10200 2,7
19 74,17 177 10300 3,2
20 69,75 167 10300 3,4
23 61,26 146 10400 3,9
25 56,89 136 10400 4,1
Трехступенчатые
0,55 10 137,67 489 8290 1,15 1400
11 128,97 458 8600 1,23
12 113,94 405 9060 1,39
13 105,83 376 9280 1,5
15 95,91 341 9520 1,66
16 86,11 306 9730 1,84
19 74,17 263 9940 2,1
20 69,75 248 10000 2,3
23 61,26 218 10100 2,6
25 56,89 202 10200 2,8
Трехступенчатые
0,75 11 128,97 625 4040 0,9 1400
12 113,94 552 7660 1,02
13 105,83 513 8120 1,1
15 95,91 465 8600 1,21
16 86,11 417 9010 1,35
19 74,17 359 9430 1,57
20 69,75 338 9570 1,67
23 61,26 297 9800 1,9
25 56,89 276 9910 2
27 51,56 250 10000 2,3
30 46,29 224 10100 2,5
Двухступенчатые
1,1 50 28,13 203 10200 2,5 1400
52 26,72 192 10100 2,6
60 23,44 169 9730 3,1
70 19,89 143 9270 3,9
Трехступенчатые
1,1 16 86,11 607 6820 0,93 1400
19 74,17 523 8040 1,08
20 69,75 492 8370 1,15
23 61,26 432 8920 1,31
25 56,89 401 9160 1,41
27 51,56 364 9420 1,55
30 46,29 326 9650 1,73
35 39,88 281 9890 1,9
37 37,5 265 9970 2
43 32,27 228 10100 2,2
49 28,83 203 10200 2,4
Двухступенчатые
1,5 50 28,13 276 9950 2 1400
52 26,72 262 9850 2,1
60 23,44 230 9500 2,4
70 19,89 195 90700 2,9
78 17,95 176 8810 3,2
Трехступенчатые
1,5 23 61,26 589 7280 0,96 1400
25 56,89 547 7810 1,03
27 51,56 496 8370 1,14
30 46,29 445 8830 1,27
35 39,88 384 9300 1,47
37 37,5 361 9460 1,56
43 32,27 310 9850 1,82
49 28,83 277 9920 2
Двухступенчатые
2,2 60 23,44 326 9140 1,61 1400
70 19,89 277 8760 2
78 17,95 250 8530 2,2
89 15,79 220 8240 2,4
94 14,91 207 8110 2,5
110 12,7 177 7760 2,8
121 11,54 160 7560 2,9
140 10 139 7250 3,2
161 8,7 121 6960 3,4
180 7,79 108 6760 3,3
Трехступенчатые
2,2 36 39,88 555 7630 0,98 1400
38 37,5 522 8020 1,03
44 32,27 449 8750 1,13
49 28,83 401 9140 1,22
Двухступенчатые
3 60 23,44 446 8730 1,18 1400
70 19,89 377 8420 1,5
78 17,95 340 8230 1,63
89 15,79 299 7980 1,76
94 14,91 283 7860 1,8
110 12,7 241 7550 2
121 11,54 219 7360 2,1
140 10 190 7090 2,3
Двухступенчатые
4 70 19,89 496 7960 1,14 1400
78 17,95 448 7800 1,24
89 15,79 394 7600 1,34
94 14,91 372 7510 1,39
110 12,7 317 7240 1,54
121 11,54 288 7080 1,63
140 10 249 6840 1,77
161 8,7 217 6600 1,91
180 7,79 194 6440 1,84
190 7,36 184 6340 1,9
223 6,27 156 6070 2
246 5,7 142 5920 2,1
284 4,93 123 5680 2,2
326 4,29 107 5460 2,4
Двухступенчатые
5,5 89 15,79 541 6610 0,97 1400
94 14,91 511 6900 1,01
110 12,7 435 6810 1,12
121 11,54 396 6690 1,19
140 10 343 6500 1,29
161 8,7 298 6310 1,39
180 7,79 267 6180 1,34
190 7,36 252 6100 1,38
223 6,27 215 5860 1,44
246 5,7 195 5720 1,79
284 4,93 169 5510 1,61
326 4,29 147 5310 1,73
331 8,7 159 5300 2,8 3000
369 7,79 142 5160 2,7
391 7,36 134 5080 2,8
460 6,27 114 4860 2,9
506 5,7 104 4730 3
584 4,93 90 4540 3,2
671 4,29 78 4350 3,5
Двухступенчатые
7,5 110 12,7 586 4240 0,83 1400
121 11,54 532 4860 0,86
140 10 461 5620 0,96
161 8,7 401 5930 1,03
180 7,79 359 550 0,99
190 7,36 339 5720 1,02
223 6,27 289 5600 1,07
246 5,7 263 5480 1,11
284 4,93 227 5300 1,2
326 4,29 198 5130 1,28


Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R77 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 30 кг



Габаритные и присоединительные размеры:

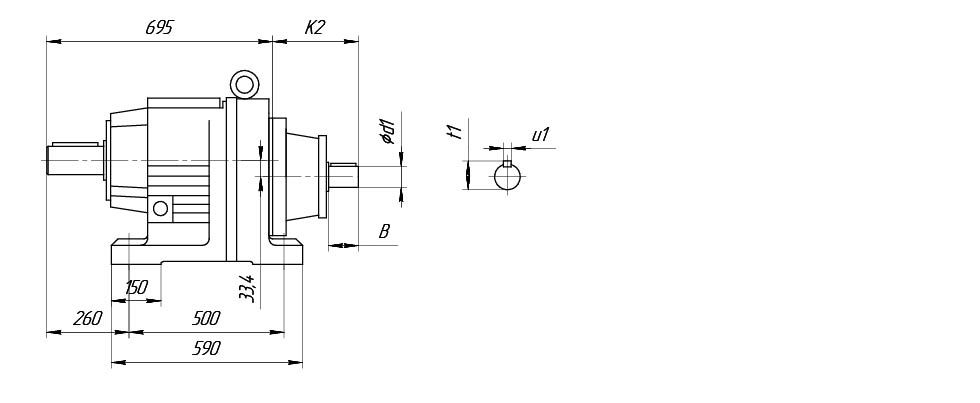

UD-R77 с входным цилиндрическим валом

Редуктор R77 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика



UD-R77...

Редуктор R77-основной чертеж.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R77  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 5
 Р, мм  140  160  200  250 300 350
 Z5*, мм  50  55  60  80 90 90

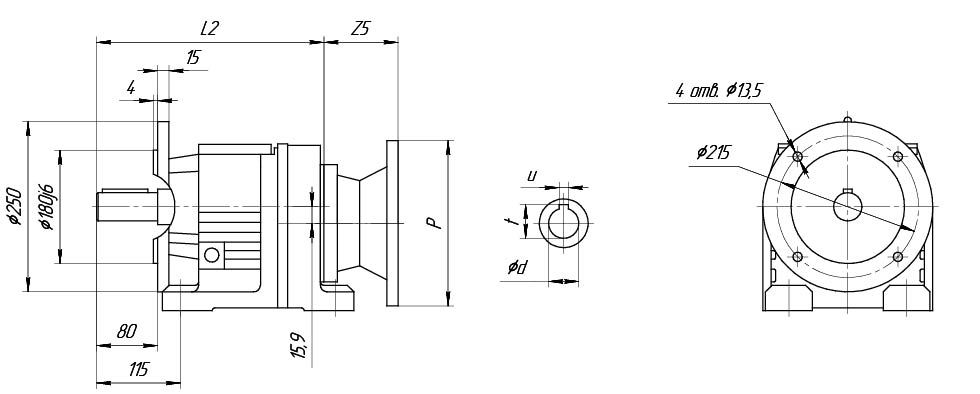

UD-R77F...

Редуктор R77F.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R77  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 5
 Р, мм  140  160  200  250 300 350
 Z5*, мм  50  55  60  80 90 90

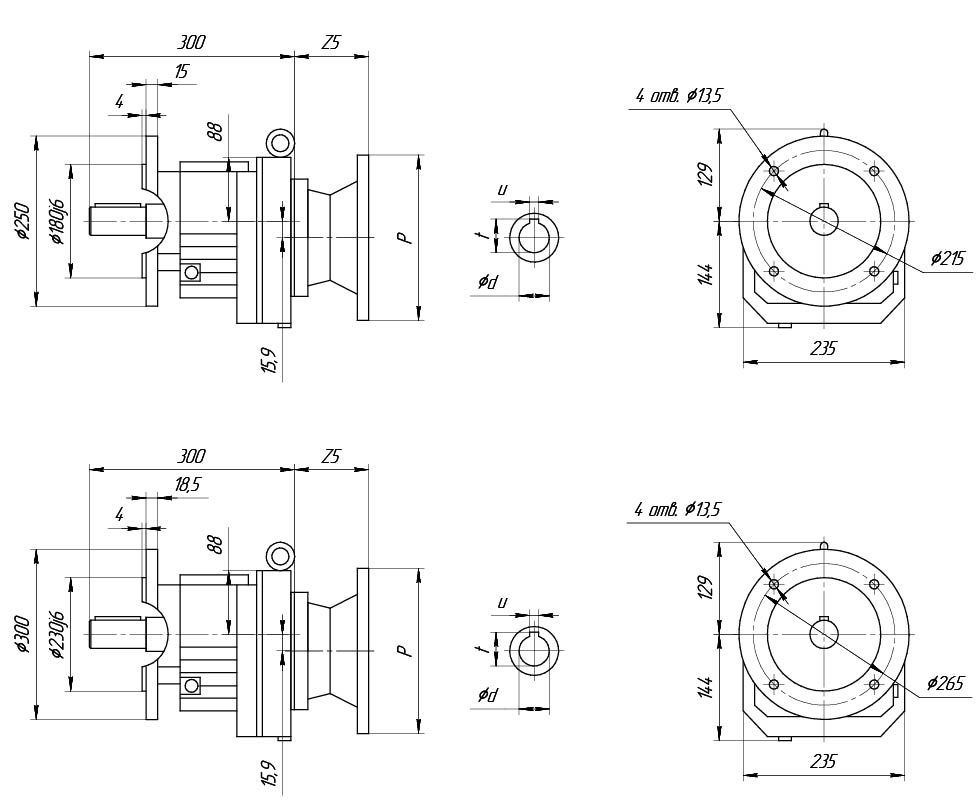

UD-RF77...

Редуктор RF77.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R77  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 5
 Р, мм  140  160  200  250 300 350
 Z5*, мм  50  55  60  80 90 90

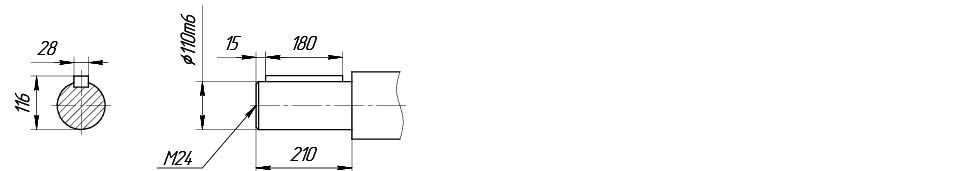

Цельный выходной вал

Редуктор R77-исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,18 4,5 195,24 385 12500 2,1 900
5,2 166,59 330 12700 2,5
6 145,67 290 12800 2,8
6,3 138,39 275 12900 3
7,2 121,42 240 12900 3,4
7,2 195,24 255 12900 3,2 1400
8,4 166,59 215 13000 4
9,6 145,67 190 13000 4,6
10 138,39 180 13000 4,8
Трехступенчатые
0,25 3,9 166,59 592 11600 1,3 700
4,4 145,67 518 12000 1,49
4,7 138,39 492 12100 1,57
5,3 121,42 431 12400 1,79
4,4 195,24 526 11900 1,46 900
5,1 166,59 449 12300 1,72
5,8 145,67 393 12500 1,96
7,2 195,24 322 12600 2,4 1400
8,4 166,59 275 12800 2,8
9,6 145,67 240 12900 3,2
10 138,39 228 12900 3,4
12 121,42 200 13000 3,8
Трехступенчатые
0,37 4,4 145,67 750 10500 1,03 750
4,7 138,39 713 10800 1,08
5,3 121,42 625 11400 1,23
5,1 166,59 651 11200 1,18 1000
5,8 145,67 569 11700 1,35
6,1 138,39 541 11900 1,43
7,2 195,24 467 12100 1,65 1400
8,4 166,59 398 12400 1,94
9,6 145,67 348 12600 2,2
10 138,39 331 12600 2,3
12 121,42 290 12800 2,7
14 102,99 246 12900 3,1
15 92,97 222 12900 3,47
Трехступенчатые
0,55 8,4 166,59 592 11300 1,3 1400
9,6 145,67 517 11800 1,49
10 138,39 492 11900 1,57
12 121,42 431 12200 1,79
14 102,99 366 12500 2,1
15 92,97 330 12600 2,3
17 81,8 291 12800 2,7
18 77,24 274 12800 2,8
21 65,77 234 12900 3,3
Трехступенчатые
0,75 8,4 166,59 807 9490 0,96 1400
9,6 145,67 706 10500 1,09
10 138,39 670 10800 1,15
12 121,42 588 11400 1,31
14 102,99 499 11900 1,55
15 92,97 450 12200 1,71
17 81,8 396 12400 1,95
18 77,24 375 12500 2,1
21 65,77 319 12700 2,4
24 57,68 273 12800 2,8
27 52,07 247 12900 3,1
31 45,81 217 12900 3,6
32 43,26 205 13000 3,8
Трехступенчатые
1,1 12 121,42 856 8990 0,9 1400
14 102,99 726 10300 1,06
15 92,97 656 10900 1,18
17 81,8 577 11500 1,34
18 77,24 545 11700 1,41
21 65,77 464 12100 1,66
24 57,68 398 12400 1,94
27 52,07 359 12500 2,1
31 45,81 316 12700 2,4
32 43,26 298 12700 2,6
38 36,83 254 12900 3
42 33,47 231 12900 3,3
Двухступенчатые
1,5 60 23,37 225 11800 3,4 1,5
65 21,43 206 11500 3,7
74 18,8 181 11000 4,1
Трехступенчатые
1,5 15 92,97 894 8500 0,86 1400
17 81,8 787 9820 0,98
18 77,24 743 10200 1,04
21 65,77 633 11100 1,22
24 57,68 542 11600 1,42
27 52,07 490 11900 1,57
31 45,81 431 12200 1,79
32 43,26 407 12300 1,9
38 36,83 346 12600 2,2
42 33,47 315 12700 2,4
48 29 273 12500 2,8
55 25,23 237 12000 3,1
Двухступенчатые
2,2 60 23,37 325 11400 2,4 1400
65 21,43 298 11200 2,6
74 18,8 261 10800 2,8
79 17,82 248 10600 3
90 15,6 217 10200 3,2
100 14,05 195 9910 3,5
Трехступенчатые
2,2 21 65,77 915 5470 0,8 1400
24 57,68 784 9540 1
27 52,07 708 10300 1,1
31 45,81 623 11000 1,2
32 43,26 588 11300 1,31
38 36,83 501 11800 1,54
42 33,47 455 12100 1,69
48 29 394 12100 1,95
55 25,23 343 11700 2,1
Двухступенчатые
3 60 23,37 443 11100 1,74 1400
65 21,43 406 10800 1,9
74 18,8 357 10500 2,1
79 17,82 338 10300 2,2
90 15,6 296 9980 2,4
100 14,05 266 9700 2,5
114 12,33 234 9350 2,8
129 10,88 206 9030 3
145 9,64 183 8720 3,2
163 8,59 160 8500 3,7
181 7,74 144 8240 4
206 6,79 126 7920 4,3
Трехступенчатые
3 31 45,81 849 8670 0,91 1400
32 43,26 802 9270 0,96
38 36,83 683 10500 1,13
42 33,47 621 11000 1,24
48 29 538 11600 1,43
55 25,23 468 11300 1,57
Двухступенчатые
4 60 23,37 583 10600 0,32 1400
65 21,43 534 10400 1,44
74 18,8 469 10100 1,56
79 17,82 444 9950 1,65
90 15,6 389 9630 1,79
100 14,05 350 9380 1,93
114 12,33 307 9070 2,1
129 10,88 271 8780 2,3
145 9,64 240 8500 2,5
163 8,59 210 8320 2,8
181 7,74 189 8070 3
206 6,79 166 7770 3,3
234 5,99 147 7490 3,5
264 5,31 130 7230 3,7
Трехступенчатые
4 38 36,83 898 4070 0,86 1400
42 33,47 816 9100 0,94
48 29 707 10300 1,09
55 25,23 615 10800 1,19
Двухступенчатые
5,5 74 18,8 645 9240 1,14 1400
79 17,82 611 9400 1,2
90 15,6 535 9150 1,3
100 14,05 482 8950 1,4
114 12,33 423 8690 1,53
129 10,88 373 8440 1,66
145 9,64 331 8190 1,79
163 8,59 289 8080 2,1
181 7,74 260 7860 2,2
206 6,79 228 7580 2,4
234 5,99 202 7320 2,52
264 5,31 179 7070 2,68
Двухступенчатые
7,5 74 18,8 867 5310 0,85 1400
79 17,82 822 5720 0,89
90 15,6 719 6610 0,97
100 14,05 648 7180 1,04
114 12,33 569 7750 1,14
129 10,88 502 8010 1,24
145 9,64 445 7810 1,33
163 8,59 388 7620 1,53
181 7,74 350 7590 1,64
206 6,79 307 7340 1,78
234 5,99 271 7110 1,87
264 5,31 240 6890 2
Двухступенчатые
11 129 10,88 736 4250 0,84 1400
145 9,64 652 5000 0,91
181 7,74 513 4630 1,12
206 6,79 450 5250 1,21
234 5,99 398 5720 1,28
264 5,31 352 6090 1,36

Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R87 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 55 кг



Габаритные и присоединительные размеры:

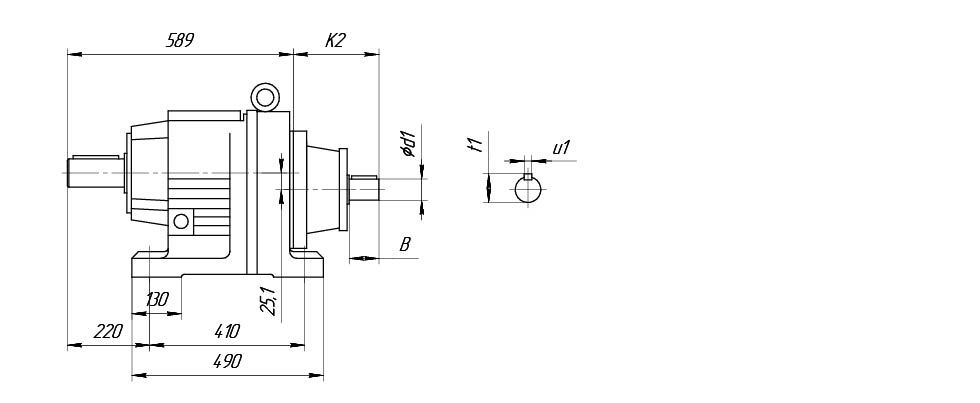

UD-R87 с входным цилиндрическим валом

Редуктор R87-с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

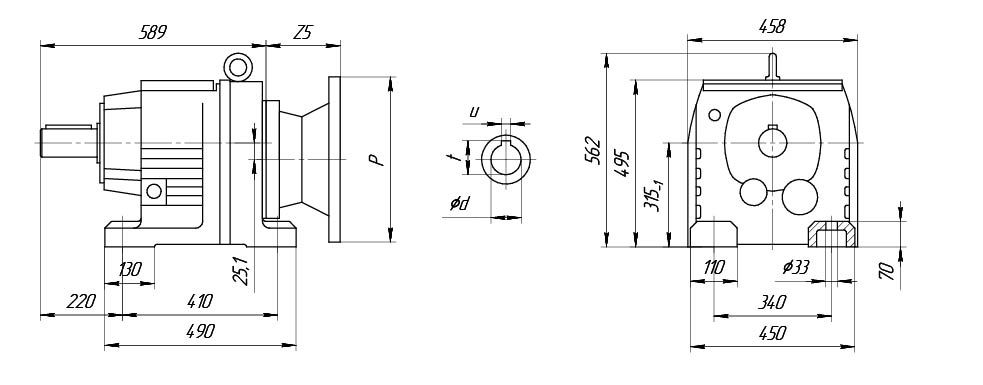

UD-R87...

Редуктор R87-основной чертеж.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R87  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 200 250 300 350
 Z5*, мм 60 80 90 125

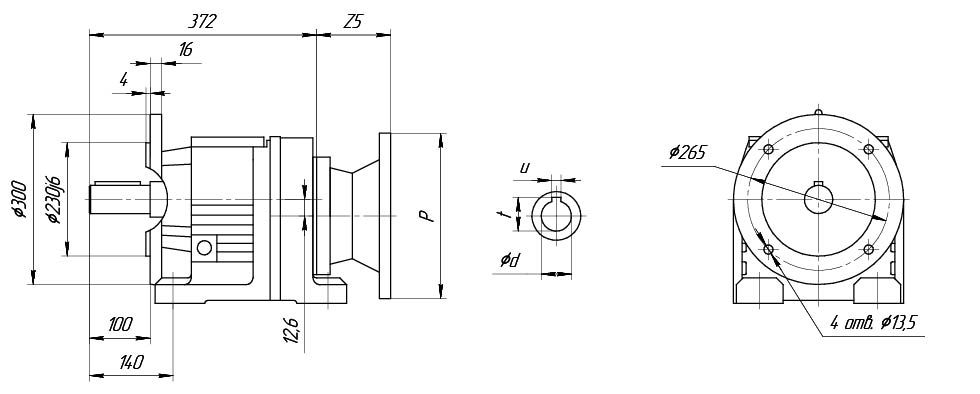

UD-R87F...

Редуктор R87F.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R87  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 200 250 300 350
 Z5*, мм 60 80 90 125

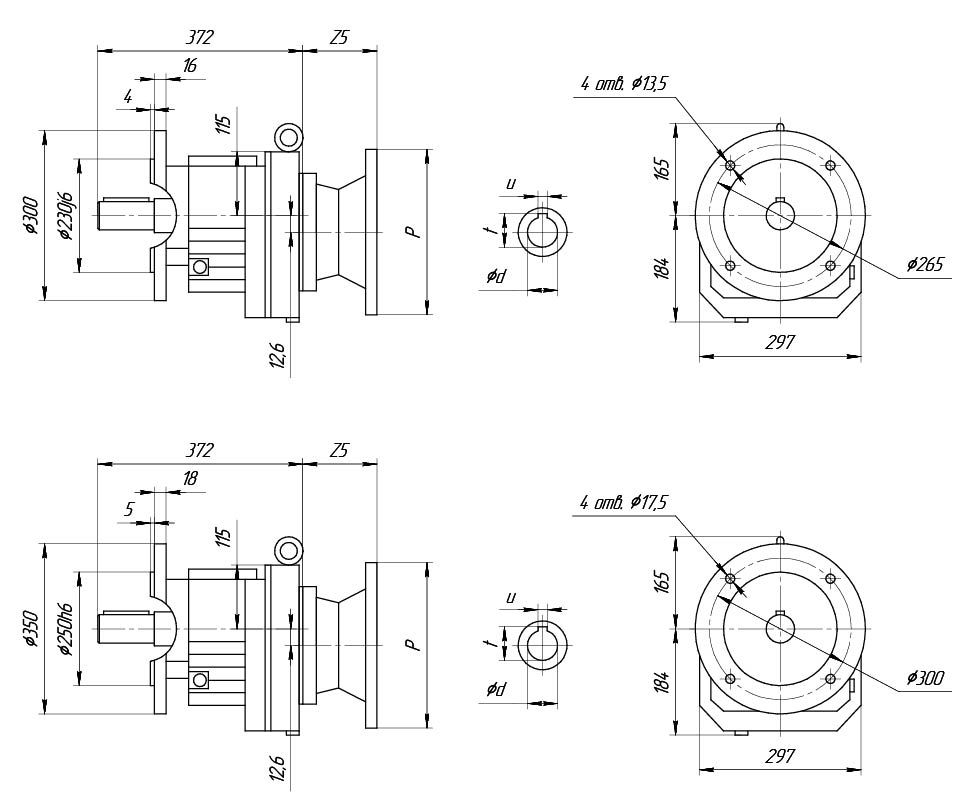

UD-RF87...

Редуктор RF87.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R87  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 200 250 300 350
 Z5*, мм 60 80 90 125



Цельный выходной вал

Редуктор R87-исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,25 2,6 246,54 876 20000 1,66 700
3 216,54 769 20000 1,89
3,1 205,71 731 20000 1,99
3,5 181,77 646 20000 2,3
Трехступенчатые
0,37 3 216,54 1115 19300 1,31 700
3,1 205,71 1059 19600 1,38
3,5 181,77 936 20000 1,6
3,4 246,54 963 20000 1,51 900
3,9 216,54 846 20000 1,72
4,1 205,71 804 20000 1,81
4,7 181,77 710 20000 2,1
5,5 155,34 607 20000 2,4
6 142,41 556 20000 2,6
Трехступенчатые
0,55 3,4 246,54 1375 17700 1,06 900
3,9 216,54 1208 18700 1,21
4,1 205,71 1148 19000 1,27
4,7 181,77 1014 19600 1,44
5,5 155,34 867 20000 1,68
5,7 246,54 876 20000 1,66 1400
6,5 216,54 769 20000 1,89
6,8 205,71 731 20000 2
7,7 181,77 646 20000 2,3
9 155,34 552 20000 2,6
9,8 142,41 506 20000 2,9
11 124,97 444 20000 3,3
12 118,43 421 20000 3,5
14 103,65 368 20000 4
Трехступенчатые
0,75 3,9 216,54 1602 15600 0,91 900
4,1 205,71 1522 16300 0,96
4,7 181,77 1345 17600 1,08
5,5 155,34 1149 18800 1,27
5,9 142,41 1054 19300 1,38
5,7 246,54 1194 18600 1,22 1400
6,5 216,54 1049 19300 1,39
6,8 205,71 996 19600 1,46
7,7 181,77 880 20000 1,65
9 155,34 752 20000 1,94
9,8 142,41 690 20000 2,1
11 124,97 605 20000 2,4
12 118,43 574 20000 2,5
14 103,65 502 20000 2,9
15 93,38 452 20000 3,2
Трехступенчатые
1,1 6,5 216,54 1527 16400 0,95 1400
6,8 205,71 1451 17000 1
7,7 181,77 1282 18100 1,14
9 155,34 1096 19100 1,33
9,8 142,41 1004 19600 1,45
11 124,97 881 20000 1,65
12 118,43 835 20000 1,74
14 103,65 731 20000 1,99
15 93,38 659 20000 2,2
17 81,92 578 20000 2,5
19 72,57 510 20000 2,9
22 63,68 448 20000 3,3
23 60,35 424 20000 3,4
27 52,82 372 20000 3,9
Трехступенчатые
1,5 7,7 181,77 1748 11400 0,83 1400
9 155,34 1494 16700 0,98
9,8 142,41 1370 17600 1,06
11 124,97 1202 18600 1,21
12 118,43 1139 19000 1,28
14 103,65 997 19600 1,46
15 93,38 898 20000 1,62
17 81,92 788 20000 1,85
19 72,57 696 20000 2,1
22 63,68 611 20000 2,4
23 60,35 579 20000 2,5
27 52,82 507 20000 2,9
29 47,58 456 20000 3,2
34 41,74 400 20000 3,6
38 36,84 353 19600 4,1
Двухступенчатые
2,2 41 34,4 478 18800 3 1400
45 31,4 434 18300 3,4
50 27,8 387 17700 3,8
60 23,4 325 16800 4,5
65 2151 299 16400 4,7
Трехступенчатые
2,2 11 124,97 1738 10100 0,84 1400
12 118,43 1647 15200 0,88
14 103,65 1442 17000 1,01
15 93,38 1299 17900 1,12
17 81,92 1139 1890 1,28
19 72,57 1007 19500 1,45
22 63,68 883 20000 1,65
23 60,35 837 20000 1,74
27 52,82 733 20000 1,99
29 47,58 660 20000 2,2
34 41,74 579 19900 2,5
38 36,84 511 19200 2,9
43 32,66 453 18500 3,2
Двухступенчатые
3 41 34,4 651 18400 2,2 1400
45 31,4 592 17900 2,5
50 27,8 528 17400 2,8
60 23,4 444 16500 3,3
65 21,51 408 16100 3,5
73 19,1 362 15600 3,6
82 17,08 324 15100 4
91 15,35 291 14600 4,3
Трехступенчатые
3 15 93,38 1771 13630 0,82 1400
17 81,92 1554 16000 0,94
19 72,57 1373 17400 1,06
22 63,68 1204 18400 1,21
23 60,35 1141 18800 1,28
27 52,82 999 19500 1,46
29 47,58 900 19900 1,62
34 41,74 790 19400 1,85
38 36,84 697 18700 2,1
43 32,66 618 18100 2,4
50 27,88 527 17400 2,8
Двухступенчатые
4 41 34,4 856 17600 1,7 1400
45 31,4 779 17400 1,87
50 27,8 694 16800 2,1
60 23,4 584 16100 2,5
65 2151 536 15700 2,7
73 19,1 476 15200 3,1
82 17,08 426 14700 3,1
91 15,35 383 14300 3,3
105 13,33 332 13700 3,6
117 11,93 297 13300 3,9
Трехступенчатые
4 22 63,68 1583 13300 0,92 1500
23 60,35 1501 13900 0,97
27 52,82 1313 15200 1,11
29 47,58 1183 16000 1,23
34 41,74 1038 16800 1,4
38 36,84 916 17400 1,59
43 32,66 812 17500 1,79
50 27,88 693 16800 2,1
Двухступенчатые
5,5 60 23,4 802 15500 1,82 1400
65 21,51 738 15200 2
73 19,1 655 14700 2,1
82 17,08 586 14300 2,2
91 15,35 526 13900 2,4
105 13,33 457 13400 2,6
117 11,93 409 13000 2,8
141 9,9 339 12300 3,3
153 9,14 317 12200 3,6
170 8,22 285 11800 3,8
196 7,13 248 11300 4,1
Трехступенчатые
5,5 29 47,58 1627 15400 0,9 1400
34 41,74 1427 17000 1,02
38 36,84 1259 17200 1,16
43 32,66 1117 16700 1,3
50 27,88 954 16100 1,53
Двухступенчатые
7,5 50 27,8 1284 15200 1,13 1400
60 23,4 1079 14700 1,35
65 21,51 992 14500 1,42
73 19,1 881 14100 1,54
82 17,08 788 13700 1,66
91 15,35 708 12500 1,78
105 13,33 615 12900 1,96
117 11,93 550 12600 2,1
141 9,9 457 12000 2,4
153 9,14 427 11900 2,7
170 8,22 384 11600 2,8
196 7,13 333 11100 3
218 6,39 298 10800 3,2
254 5,3 247 10200 3,5
Трехступенчатые
7,5 38 36,84 1694 11500 0,86 1400
43 32,66 1502 15700 0,97
50 27,88 1282 15200 1,1
Двухступенчатые
11 65 21,51 1455 13200 0,97 1400
73 19,1 1292 13000 1,05
82 17,08 1155 12800 1,13
91 15,35 1038 12500 1,21
105 13,33 902 12200 1,33
117 11,93 807 11900 1,43
141 9,9 670 11400 1,66
153 9,14 626 11500 1,82
170 8,22 563 11200 1,94
196 7,13 488 10800 2,1
218 6,39 438 10400 2,2
254 5,3 363 9910 2,4
Двухступенчатые
15 82 17,08 1575 11600 1,13 1400
91 15,35 1416 11500 0,89
105 13,33 1229 11300 0,98
117 11,93 1100 11100 1,05
141 9,9 913 10700 1,21
153 9,14 853 11000 1,33
170 8,22 767 10700 1,42
196 7,13 666 10300 1,51
218 6,39 597 10100 1,61
254 5,3 494 9600 1,73
Двухступенчатые
18,5 105 13,33 1516 10600 0,8 1400
117 11,93 1357 10400 0,85
141 9,9 1126 10200 0,98
153 9,14 1052 10600 1,08
170 8,22 946 10300 1,15
196 7,13 821 10000 1,22
218 6,39 736 9770 1,3
254 5,3 610 9350 1,4
Двухступенчатые
22 141 9,9 1339 9640 0,83 1400
153 9,14 1251 10100 0,91
170 8,22 1125 9960 0,97
196 7,13 977 9700 1,03
218 6,39 875 9490 1,1
254 5,3 725 9110 1,18



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R97 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 30 кг



Габаритные и присоединительные размеры:

UD-R97 с входным цилиндрическим валом

Редуктор R97 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика



UD-R97...

Редуктор R97-основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R97  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 250 300 350 400 450
 Z5*, мм 80 90 125 145 160



UD-RF97...

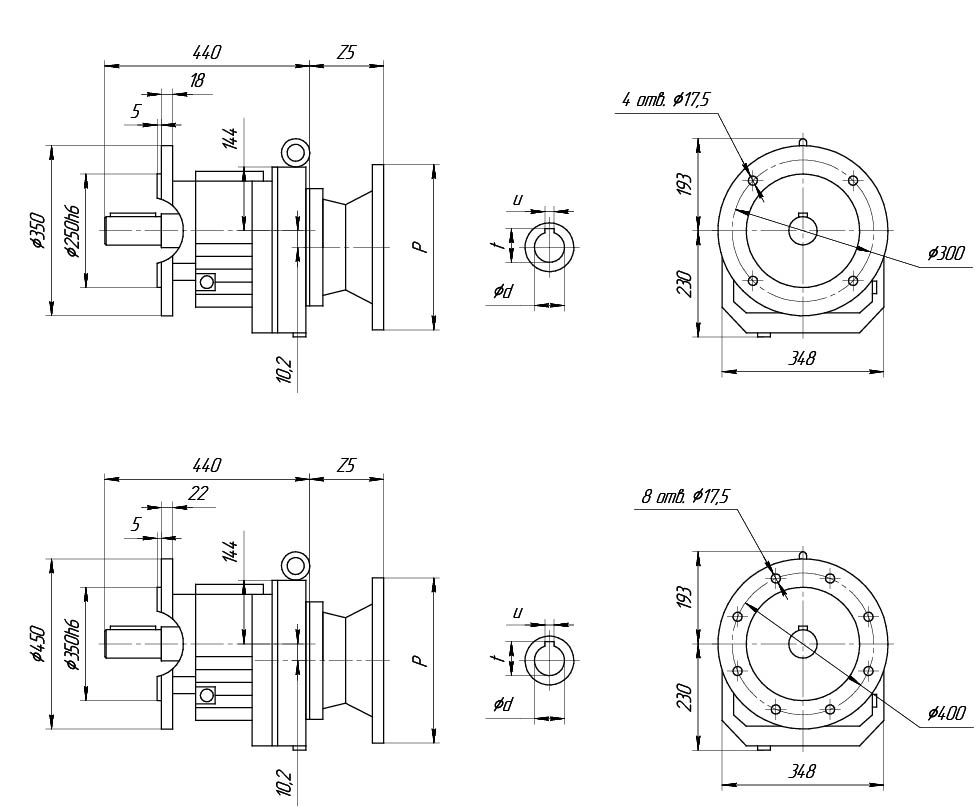

Редуктор RF97.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R97  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 250 300 350 400 450
 Z5*, мм 80 90 125 145 160



Цельный выходной вал

Редуктор R97-цельный выходной вал.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,25 2,2 289,74 1029 28200 2,7 700
  2,5 255,71 913 28300 3,1
  2,7 241,25 856 28400 3,3
  3 216,28 767 28400 3,7
Трехступенчатые
  2,5 255,71 1323 27900 2,1
  2,7 241,25 1240 28000 2,3
  3 216,28 1112 28100 2,5
  3,5 186,3 958 28300 2,9
  3,1 289,74 1132 28100 2,5
  3,5 255,71 1004 28200 2,8
  3,7 241,25 941 28300 3
  4,2 216,28 844 28400 3,3
Трехступенчатые
0,55 2,5 255,71 1893 26500 1,5 700
2,7 241,25 1775 26900 1,59
3 216,28 1591 27400 1,77
3,1 289,74 1682 27400 1,68 900
3,5 255,71 1492 27700 1,9
3,7 241,25 1399 27800 2
4,2 216,28 1254 28000 2,2
4,8 289,74 1029 28100 2,7 1400
5,5 255,71 912 28200 3,1
5,8 241,25 855 28300 3,3
6,5 216,28 767 28400 3,7
Трехступенчатые
0,75 3 216,28 2138 25300 1,32 700
3,5 186,3 1841 26600 1,53
4 170,02 1674 27200 1,68
3,5 255,71 1901 26200 1,49 900
3,7 241,25 1782 26700 1,58
4,2 216,28 1598 27300 1,76
4,8 289,74 1403 27600 2 1400
5,5 255,71 1244 27900 2,3
5,8 241,25 1167 28000 2,4
6,5 216,28 1046 28100 2,7
7,5 186,3 901 28300 3,1
8,2 170,02 819 28300 3,4
Трехступенчатые
1,1 3,5 255,71 2788 21500 1,02 900
3,7 241,25 2613 22600 1,08
4,2 216,28 2343 24200 1,2
4,9 186,3 2018 25900 1,39
5,5 255,71 1812 26700 1,56 1400
5,8 241,25 1699 27100 1,66
6,5 216,28 1523 27500 1,85
7,5 186,3 1312 27800 2,1
8,2 170,02 1192 27900 2,4
9,3 150,78 1064 28100 2,7
11 126,75 894 28300 3,2
12 116,48 822 28300 3,4
Трехступенчатые
1,5 5,5 255,71 2417 23500 1,14 1400
5,8 241,25 2316 24300 1,22
6,5 216,28 2077 25600 1,36
7,5 186,3 1789 26800 1,58
8,2 170,02 1626 27300 1,73
9,3 150,78 1450 27600 1,94
11 126,75 1219 27900 2,3
12 116,48 1120 28000 2,5
14 103,44 995 28200 2,8
15 92,48 889 28300 3,2
Трехступенчатые
2,2 6,5 216,28 3003 17030 0,94 1400
7,5 186,3 2586 22500 1,09
8,2 170,02 2351 23900 1,2
9,3 150,78 2097 25300 1,34
11 126,75 1763 26800 1,6
12 116,48 1620 27300 1,74
14 103,44 1439 27600 1,96
15 92,48 1286 27800 2,2
17 83,15 1156 28000 2,4
19 72,17 1004 28200 2,8
21 65,21 906 27700 3,1
23 59,92 832 27000 3,4
26 53,21 739 26100 3,8
29 47,58 661 25300 4,3
Трехступенчатые
3 9,3 150,78 2860 16200 0,99 1400
11 126,75 2404 23600 1,17
12 116,48 2209 24700 1,28
14 103,44 1962 25900 1,44
15 92,48 1754 26800 1,61
17 83,15 1577 27300 1,79
19 72,17 1369 27700 2,1
21 65,21 1235 27000 2,3
23 59,92 1135 26400 2,5
26 53,21 1008 25600 2,8
29 47,58 901 24800 3,1
33 42,78 810 24000 3,5
38 37,13 703 23100 4
42 33,25 630 22400 4,3
Двухступенчатые
4 44 32,05 803 21600 3 1400
51 27,19 669 20600 3,6
56 25,03 624 20100 4,3
63 22,37 558 19500 4,6
70 20,14 502 18900 4,9
Трехступенчатые
4 12 116,48 2905 13800 0,97 1400
14 103,44 2579 22400 1,09
15 92,48 2306 24100 1,22
17 83,15 2073 25400 1,36
19 72,17 1800 26600 1,67
21 65,21 1624 26000 1,74
23 59,92 1492 25500 1,89
26 53,21 1325 24700 2,1
29 47,58 1185 24000 2,4
33 42,78 1065 23400 2,6
38 37,13 925 22500 3
42 33,25 928 21800 3,3
Двухступенчатые
5,5 44 32,05 1105 20900 2,2 1400
51 27,19 920 20000 2,6
56 25,03 858 19600 3,1
63 22,37 767 19000 3,3
70 20,14 691 18400 3,6
77 18,24 625 17900 3,8
87 16,17 554 17300 4,1
Трехступенчатые
5,5 17 83,15 2851 17600 0,99 1400
19 72,17 2475 21800 1,14
21 65,21 2233 24600 1,26
23 59,92 2052 24200 1,37
26 53,21 1822 23600 1,55
29 47,58 1629 23000 1,73
33 42,78 1465 22500 1,93
38 37,13 1271 21700 2,2
42 33,25 1138 21100 2,4
51 27,58 944 20100 2,7
Двухступенчатые
7,5 44 32,05 1486 20000 1,72 1400
51 27,19 1238 19300 1,94
56 25,03 1154 18900 2,3
63 22,37 1032 18400 2,48
70 20,14 929 17900 2,64
77 18,24 841 17500 2,79
Трехступенчатые
7,5 23 59,92 2760 19700 1,02 1400
26 53,21 2451 22200 1,15
29 47,58 2191 21800 1,29
33 42,78 1970 21300 1,43
38 37,13 1710 20700 1,65
42 33,25 1531 20200 1,77
51 27,58 1270 19400 1,98
Двухступенчатые
11 56 25,03 1693 17700 1,57 1400
63 22,37 1513 17300 1,69
70 20,14 1362 16900 1,8
77 18,24 1234 16600 1,9
87 16,17 1094 16100 2,1
96 14,62 989 15700 2,2
113 12,39 838 15100 2,5
129 10,83 732 14600 2,7
151 9,29 626 14300 3
167 8,39 566 13900 3,4
197 7,12 480 13200 3,9
225 6,21 419 12700 4,2
Трехступенчатые
11 33 42,78 2889 14500 0,98 1400
38 37,13 2508 18900 1,12
42 33,25 2245 18600 1,21
51 27,58 1863 18000 1,35
Двухступенчатые
15 51 27,58 2710 16500 1,1 1400
56 25,03 2309 16300 1,15
63 22,37 2063 16100 1,24
70 20,14 1858 15800 1,32
77 18,24 1682 15600 1,4
87 16,17 1491 15200 1,51
96 14,62 1348 14900 1,6
113 12,39 1143 14400 1,8
129 10,83 999 14000 2
151 9,29 854 13800 2,4
167 8,39 772 13400 2,5
197 7,12 654 12800
225 6,21 572 12400 3,1
Двухступенчатые
18,5 70 20,14 2291 14900 1,07 1400
77 18,24 2075 14700 1,13
87 16,17 1839 14500 1,23
96 14,62 1663 14200 1,3
113 12,39 1409 13800 1,46
129 10,83 1232 13500 1,59
151 9,29 1053 13400 1,81
167 8,39 952 13100 2
197 7,12 806 12600 2,3
225 6,21 705 12100 2,5
269 5,2 589 11600 2,8
311 4,5 511 11100 3
Двухступенчатые
22 70 20,14 2724 14000 1,04 1400
77 18,24 2467 13900 1,14
87 16,17 2187 13700 1,29
96 14,62 1978 13600 1,43
113 12,39 1676 13200 1,23
129 10,83 1465 13000 1,34
151 9,29 1253 13100 1,52
167 8,39 1132 12800 1,69
197 7,12 959 12300 1,96
225 6,21 839 11900 2,1
269 5,2 701 11400 2,4
311 4,5 607 10900 2,5
Двухступенчатые
30 96 14,62 2850 12000 0,8 1400
113 12,39 2420 11900 0,9
129 10,83 2110 11800 0,98
151 9,29 1810 12300 1,12
167 8,39 1640 12100 1,24
197 7,12 1390 11700 1,44
225 6,21 1210 11400 1,55
269 5,2 1010 10900 1,75
311 4,5 880 10500 1,85

Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R107 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 150 кг



Габаритные и присоединительные размеры:

UD-R107 с входным цилиндрическим валом

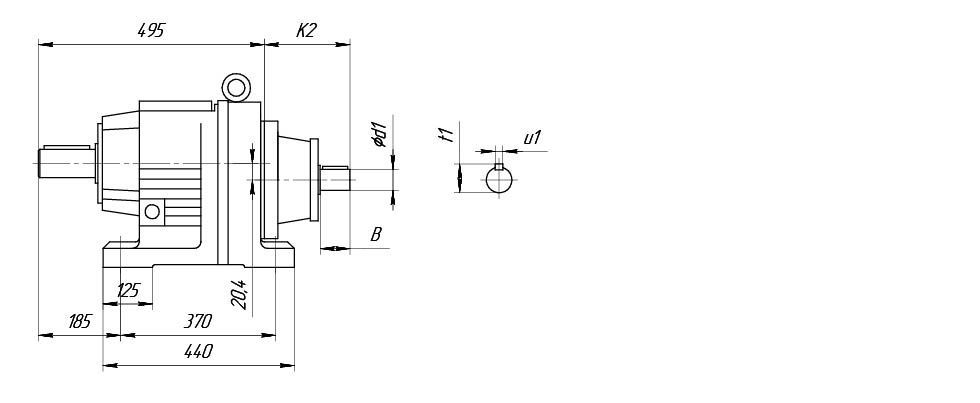

Редуктор R107 c цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика

UD-R107...

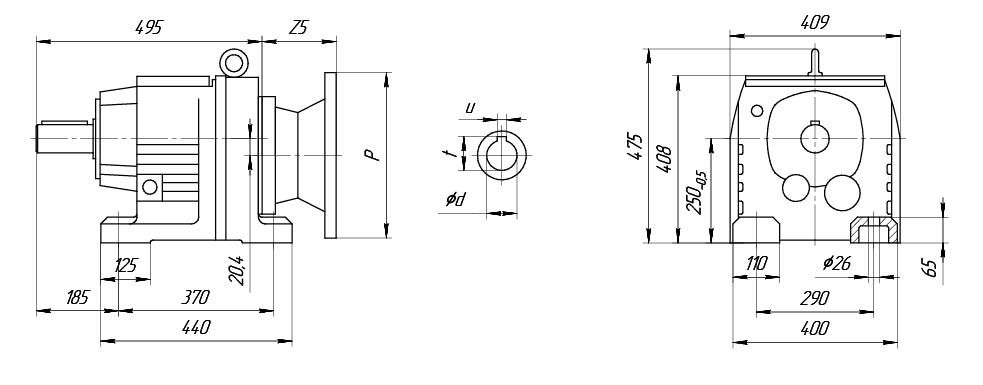

Редуктор R107-основной чертеж.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R107  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 250 300 350 400 450
 Z5*, мм 80 90 125 145 160



UD-RF107...

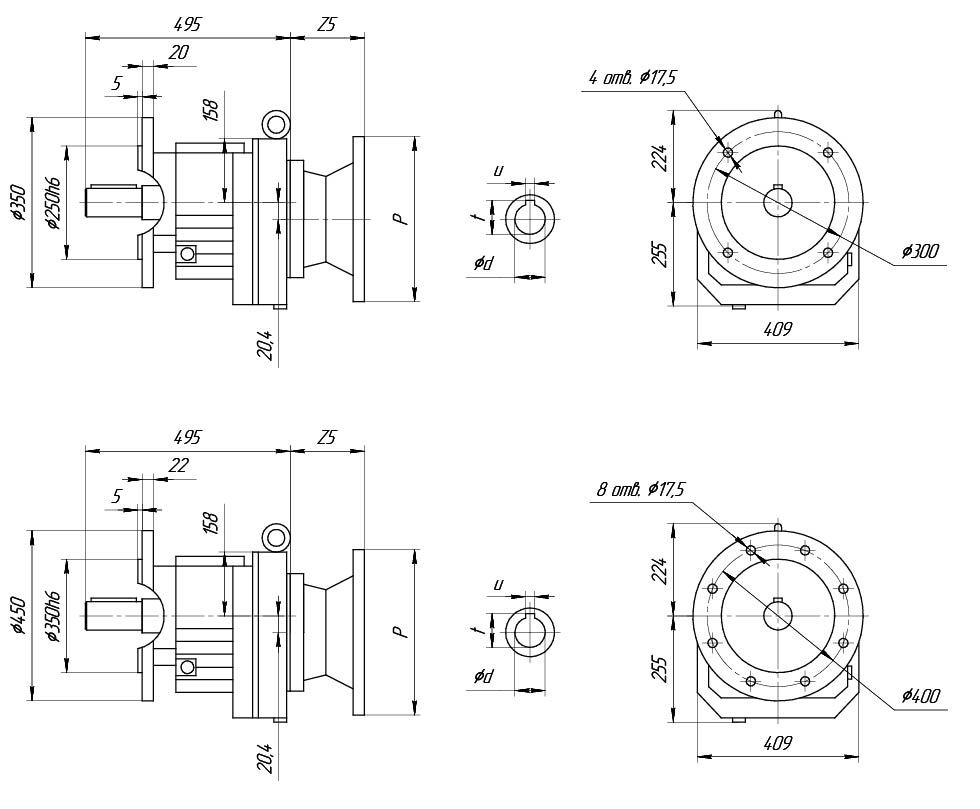

Редуктор RF107.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R107  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 250 300 350 400 450
 Z5*, мм 80 90 125 145 160



Цельный выходной вал

Редуктор R107-исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
0,75 2,8 251,15 2610 36000 1,65 700
3 229,95 2390 36300 1,8
3,4 203,16 2110 36700 2
1,1 2,8 251,15 3880 31600 1,1 700
3 229,95 3550 33000 1,2
3,4 203,16 3140 34500 1,35
4 172,34 2660 35900 1,6
1,5 3 229,95 4710 26500 0,9 700
3,4 203,16 4160 30200 1,05
4 172,34 3530 33100 1,2
4,4 158,68 3250 34100 1,3
3,6 251,15 3910 31400 1,1 900
4 229,95 3580 32900 1,2
4,4 203,16 3610 34400 1,35
5,2 172,34 2680 35900 1,6
5,7 158,68 2470 36200 1,75
6,4 141,83 2210 36500 1,95
2,2 4,4 203,16 4540 28100 0,95 900
5,2 172,34 3850 31700 1,1
5,7 158,68 3550 33000 1,2
6,4 141,83 3170 34400 1,35
5,6 251,15 3740 32200 1,15 1400
6,1 229,95 3430 33500 1,25
6,9 203,16 3030 34900 1,4
8,1 172,34 2570 36100 1,65
8,8 158,68 2360 36300 1,8
9,9 141,83 2110 36600 2
10 127,68 1900 36900 2,3
12 115,63 1720 37000 2,5
14 102,53 1530 37200 2,8
15 92,7 1380 37300 3,1
Трехступенчатые
3 5,7 158,68 4840 21600 0,9 900
6,4 141,83 4320 29300 1
7,1 127,68 3890 31500 1,1
6,1 229,95 4710 56500 0,9 1400
6,9 203,16 4160 30200 1,05
8,1 172,34 3530 33100 1,2
8,8 158,68 3250 34100 1,3
9,9 141,83 2900 35300 1,5
10 127,68 2610 36000 1,65
12 115,63 2370 36300 1,8
14 102,53 2100 36700 2
15 92,7 1900 36900 2,3
18 78,57 1610 35900 2,7
19 72,88 1490 35200 2,9
Трехступенчатые
4 8,1 172,34 4640 27500 0,95 1400
8,8 158,68 4270 29600 1,05
9,9 141,83 3820 31900 1,15
10 127,68 3430 33400 1,25
12 115,63 3110 34600 1,4
14 102,53 2760 35700 1,55
15 92,7 2490 36200 1,7
18 78,57 2110 34900 2
19 72,88 1960 34200 2,2
21 65,6 1760 33200 2,4
24 59,41 1600 32300 2,7
27 52,68 1420 31300 3
Трехступенчатые
5,5 10 127,68 4690 27100 0,9 1400
12 115,63 4250 29800 1
14 102,53 3770 32100 1,15
15 92,7 3400 33500 1,25
18 78,57 2980 33500 1,5
19 72,88 2680 32900 1,6
21 65,6 2410 32100 1,8
24 59,41 2180 31300 1,95
27 52,68 1930 30300 2,2
29 47,63 1750 29500 2,5
35 40,37 1480 28200 2,9
Трехступенчатые
7,5 15 92,7 4640 27500 0,95 1400
18 78,57 3940 31300 1,1
19 72,88 3650 31300 1,2
21 65,6 3290 30600 1,3
24 59,41 2980 30000 1,45
27 52,68 2640 29200 1,65
29 47,63 2390 28500 1,8
35 40,37 2020 27300 2,1
40 35,26 1770 26400 2,4
47 29,49 1480 25200 2,9
Двухступенчатые
7,5 45 30,77 1540 25500 2,8 1400
51 27,58 1380 24700 3,1
56 24,9 1250 24100 3,5
62 22,62 1130 23400 3,8
Трехступенчатые
11 21 65,6 4790 23700 0,9 1400
24 59,41 4330 27600 1
27 52,68 3840 27100 1,1
29 47,63 3470 26600 1,25
35 40,37 2940 25700 1,45
40 35,26 2570 25000 1,65
47 29,49 2150 24000 2
Двухступенчатые
11 45 30,77 2240 24200 1,9 1400
51 27,58 2010 23600 2,1
56 24,9 1820 23100 2,4
62 22,62 1650 22500 2,6
70 20,07 1460 21800 2,9
77 18,21 1330 21300 3,2
Трехступенчатые
15 29 47,63 4670 24500 0,9 1400
35 40,37 3960 23900 1,1
40 35,26 3460 23400 1,25
47 29,49 2890 22600 1,5
Двухступенчатые
15 45 30,77 3020 22800 1,4 1400
51 27,58 2710 22400 1,6
56 24,9 2440 21900 1,75
62 22,62 2220 21400 1,95
70 20,07 1970 20900 2,2
77 18,21 1790 20400 2,4
89 15,65 1540 19700 2,8
102 13,66 1340 19000 3,2
Трехступенчатые
18,5 35 40,37 4870 20200 0,9 1400
40 35,26 4250 22000 1
47 29,49 3560 | 21500 1,2
Двухступенчатые
18,5 56 24,9 3000 20900 1,45 1400
62 22,62 2730 20600 1,6
70 20,07 2420 20100 1,8
77 18,21 2200 19700 1,95
89 15,65 1890 19100 2,3
102 13,66 1650 18500 2,6
121 11,59 1400 17800 3,1
138 10,13 1220 17200 3,5
164 7,86 950 16300 3,1
178 6,66 800 15600 3,7
Трехступенчатые
22 40 35,26 5060 17280 0,85 1400
47 29,49 4230 20400 1
Двухступенчатые
22 56 24,9 3570 20000 1,2 1400
62 22,62 3240 19700 1,35
70 20,07 2880 19300 1,5
77 18,21 2610 19000 1,65
89 15,65 2240 18500 1,9
102 13,66 1960 18000 2,2
121 11,59 1660 17300 2,6
138 10,13 1450 16800 3
171 8,56 1230 16100 3,5
164 7,86 1130 16100 2,6
178 6,66 960 15400 3,1
241 5,82 840 14800 3,6
Двухступенчатые
30 70 20,07 3910 17600 1,1 1400
77 18,21 3550 17400 1,2
89 15,65 3050 17100 U1,4 N
102 13,66 2660 16800 1,6
121 11,59 2260 16300 1,9
138 10,13 1970 15900 2,2
171 8,56 1670 15400 2,6
164 7,86 1530 15500 1,95
178 6,66 1300 14900 2,3
241 5,82 1140 14400 2,6
285 4,92 960 13700 3
Двухступенчатые
37 70 20,07 4820 16100 0,9 1400
77 18,21 4380 16100 1
89 15,65 3760 15900 1,15
102 13,66 3280 15700 1,3
121 11,59 2790 15400 1,55
138 10,13 2430 15100 1,75
171 8,56 2060 14700 2,1
164 7,86 1890 15000 1,55
178 6,66 |1600 14400 1,85
241 5,82 1400 14000 2,1
285 4,92 1180 13400 2,5
Двухступенчатые
45 89 15,65 4580 14600 0,95 1400
102 13,66 3990 14600 1,1
121 11,59 3390 14400 1,25
138 10,13 2960 14300 1,45
171 8,56 2500 14000 1,7
164 7,86 2300 14400 1,3
178 6,66 1950 14000 1,5
241 5,82 1700 13600 1,75
285 4,92 1440 13100 2

Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R137 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).







Вес редуктора: 230 кг



Габаритные и присоединительные размеры:

UD-R137 с входным цилиндрическим валом

Редуктор R137-c цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика



UD-R137...

Редуктор R137-основной чертеж.jpg
Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R137  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 250 300 350 400 450
 Z5*, мм 80 90 125 145 160



UD-RF137...

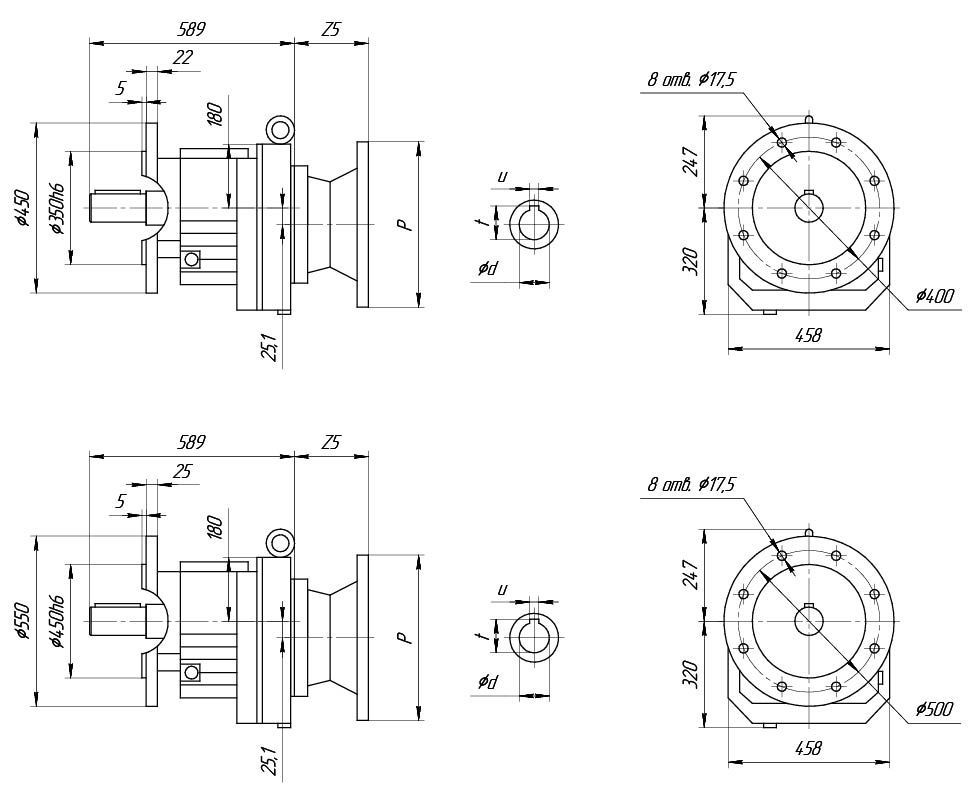

Редуктор RF137.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.


UD-R137  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 250 300 350 400 450
 Z5*, мм 80 90 125 145 160



Цельный выходной вал

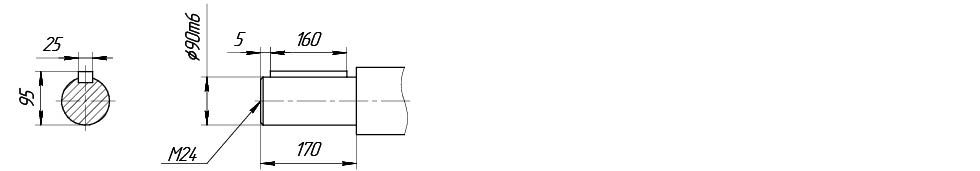

Редуктор R137-исполнение выходного вала.jpg



Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
2,2 3,1 222,6 6680 55900 1,2 700
3,7 188,45 5660 57500 1,4
4 174,4 5230 58100 1,55
4,4 156,31 4690 58800 1,7
4,9 141,12 4240 59300 1,9
5,4 128,18 3850 59600 2,1
6,1 113,72 3410 60000 2,3
6,7 103,2 3100 60300 2,6
3 3,1 222,6 8860 50300 0,9 700
3,7 188,45 7500 54400 1,05
4 174,4 6940 55500 1,15
4,4 156,31 6220 56700 1,3
4,9 141,12 5620 57600 1,4
5,4 128,18 5100 58300 1,55
6,1 113,72 4520 59000 1,75
6,7 103,2 4110 59400 1,95
7,8 88,7 3530 59900 2,3
4,1 222,6 6780 55800 1,2 900
4,8 188,45 5740 57400 1,4
5,2 174,4 5320 58000 1,5
5,8 156,31 4760 58700 1,7
6,4 141,12 4300 59200 1,85
7 128,18 3910 59600 2
8 113,72 3470 60000 2,3
8,7 103,2 3150 60200 2,5
4 4 174,4 9250 48400 0,85 700
4,4 156,31 8290 52700 0,95
4,9 141,12 7490 54400 1,05
5,4 128,18 6800 55700 1,2
6,1 113,72 6030 57000 1,35
6,7 103,2 5470 57800 1,45
4,1 222,6 8860 50300 0,9 900
4,8 188,45 7500 54400 1,05
5,2 174,4 6940 55500 1,15
5,8 156,31 5220 56700 1,3
6,4 141,12 5620 57600 1,4
7 128,18 5100 58300 1,55
8 113,72 4520 59000 1,75
8,7 103,2 4110 59400 1,95
10,2 88,7 3530 59900 2,3
5,5 5,4 128,18 9480 44400 0,85 700
6,1 113,72 8410 52200 0,95
6,7 103,2 7630 54200 1,05
7,8 88,7 6560 56100 1,2
5,2 174,4 9540 43300 0,85 900
5,8 156,31 8550 51600 0,95
6,4 141,12 7720 54000 1,05
7 128,18 7010 55300 1,15
8 113,72 6220 56700 1,3
8,7 103,2 5650 57600 1,4
6,3 222,6 8180 53000 1 1400
7,4 188,45 6920 55500 1,15
8 174,4 6410 56400 1,25
9 156,31 5740 57400 1,4
10 141,12 5180 58200 1,55
11 128,18 4710 58800 1,7
12,3 113,72 4180 59300 1,9
13,6 103,2 3790 59700 2,1
15,8 88,7 3260 60200 2,5
17,3 80,91 2970 60400 2,7
19,1 73,49 2700 60500 3
21 65,2 2390 60700 3,3
24 59,17 2170 60900 3,7
28 50,86 1870 61000 4,3
7,5 7,4 188,45 9440 45300 0,85 1400
8 174,4 8730 50800 0,9
9 156,31 7830 53700 1
10 141,12 7070 55200 1,15
11 128,18 6420 56400 1,25
12,3 113,72 5700 57500 1,4
13,6 103,2 5170 58200 1,55
15,8 88,7 4440 59100 1,8
17,3 80,91 4050 59500 1,95
19,1 73,49 3680 59800 2,2
21 65,2 3270 60100 2,5
24 59,17 2960 60400 2,7
28 50,86 2550 60600 3,1
11 10 141,12 10300 23300 0,8
11 128,18 9350 46900 0,95
12,3 113,72 8300 52700 0,95
13,6 103,2 7530 54400 1,05
15,8 88,7 6470 56300 1,25
17,3 80,91 5900 57200 1,35
19,1 73,49 5360 57900 1,5
21 65,2 4760 58700 1,7
24 59,17 4320 59200 1,85
28 50,86 3710 59800 2,2
32 44,39 3240 60200 2,5
37 37,65 2750 60500 2,9
43 32,91 2400 60700 3,3
15 13,6 103,2 10100 30700 0,8 1400
15,8 88,7 8700 51000 0,9
17,3 80,91 7940 53500 1
19,1 73,49 7210 55000 1,1
21 65,2 6400 56400 1,25
24 59,17 5800 57300 1,4
28 50,86 4990 DR 58400 1,6
32 44,39 4360 59100 1,85
37 37,65 3690 59800 2,2
43 32,91 3230 60200 2,5
50 27,83 2730 60500 2,8
Трехступенчатые
18,5 17,3 80,91 9760 39000 0,8 1400
19,1 73,49 8860 50200 0,9
21 65,2 7860 53700 1
24 59,17 7140 55100 1,1
28 50,86 6130 56800 1,3
32 44,39 5350 58000 1,5
37 37,65 4540 58900 1,75
43 32,91 3970 59500 2
50 27,83 3360 60100 2,3
Двухступенчатые
18,5 47 29,57 3870 59900 2,2 1400
58 24,12 2910 60400 2,8
64 22 2650 60600 3
74 19,04 2300 60800 3,5
83 16,8 2030 60900 4
Трехступенчатые
22 21 65,2 9350 46900 0,85 1400
24 59,17 8480 51900 0,95
28 50,86 7290 54800 1,1
32 44,39 6370 56500 1,25
37 37,65 5400 57900 1,5
43 32,91 4720 58700 1,7
50 27,83 3990 59500 1,9
Двухступенчатые
22 47 29,57 4240 59300 1,85 1400
58 24,12 3460 60000 2,3
64 22 3150 60200 2,5
74 19,04 2730 60500 2,9
83 16,8 2410 60700 3,3
96 14,51 2080 60900 3,8
109 12,83 1840 61000 4,3
Трехступенчатые
30 28 50,86 9910 35800 0,8 1400
32 44,39 8650 51200 0,9
37 37,65 7340 54700 1,1
43 32,91 6410 56400 1,25
50 27,83 5420 57900 1,4
Двухступенчатые
30 58 24,12 4700 58800 1,7 1400
64 22 4290 59200 1,85
74 19,04 3710 59800 2,2
83 16,8 3270 60100 2,4
96 14,51 2830 59500 2,8
109 12,83 2500 58400 3,2
130 10,79 2100 56600 3,8
161 7,59 1480 53300 3,5
184 6,38 1240 51300 4,1
Трехступенчатые
37 37 37,65 9050 49400 0,9 1400
43 32,91 7910 53600 1
50 27,83 6690 55900 1,15
Двухступенчатые
37 58 24,12 5800 57300 1,4 1400
64 22 5290 58000 1,5
74 19,04 4580 57800 1,75
83 16,8 4040 57300 2
96 14,51 3490 56600 2,3
109 12,83 3080 55800 2,6
130 10,79 2590 54400 3,1
161 8,71 2090 52600 3,7
184 7,59 1820 51900 2,8
219 6,38 1530 50100 3,3
272 5,15 1240 47800 3,7
Трехступенчатые
45 43 32,91 9620 41700 0,85 1400
50 27,83 8130 51200 0,95
Двухступенчатые
45           1400
64 22 6430 52900 1,25
74 19,04 5570 53300 1,45
83 16,8 4910 53400 1,65
96 14,51 4240 53200 1,9
109 12,83 3750 52800 2,1
130 10,79 3150 51900 2,5
161 8,71 2550 50500 3,1
184 7,59 2220 50200 2,3
219 6,38 1860 48700 2,7
272 5,15 1510 46700 3
Двухступенчатые
55 74 19,04 6780 47800 1,2 1400
83 16,8 5980 48500 1,35
96 14,51 5170 48900 1,55
109 12,83 4570 49000 1,75
130 10,79 3840 48800 2,1
161 8,71 3100 48000 2,5
184 7,59 2700 48100 1,9
219 6,38 2270 46900 2,2
272 5,15 1830 45200 2,5



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R147 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 355 кг



Габаритные и присоединительные размеры:

UD-R147 с входным цилиндрическим валом

Редуктор R147 с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика



UD-R147...

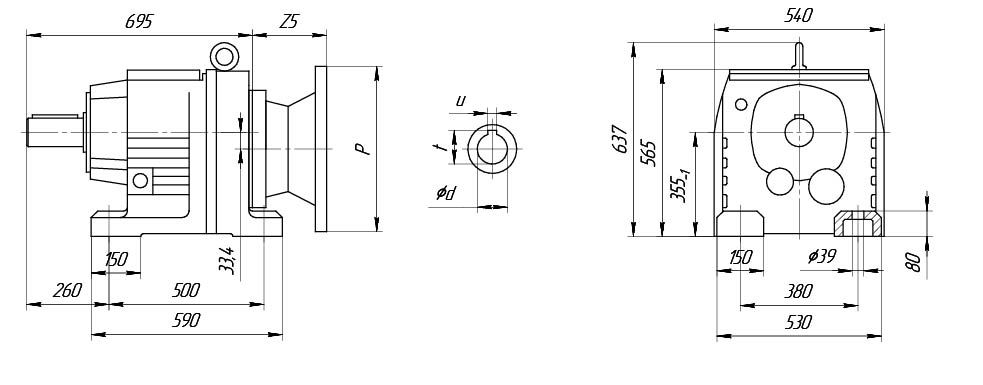

Редуктор R147- основной чертеж.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R147  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 300 350 400 450 550
 Z5*, мм 90 125 145 160 160



UD-RF147...

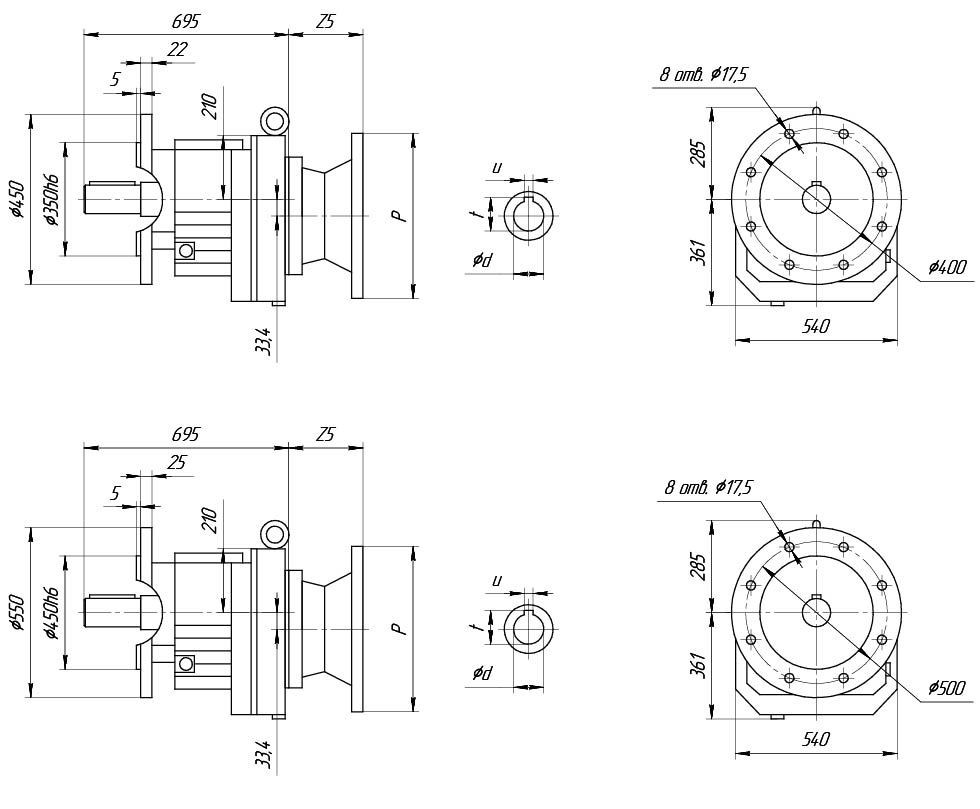

Редуктор RF147.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R147  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм 300 350 400 450 550
 Z5*, мм 90 125 145 160 160



Цельный выходной вал

Редуктор R147-исполнение выходного вала.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
4 4,2 163,31 8660 69500 1,5 700
4,7 146,91 7790 70500 1,65
5,8 119,86 6360 71900 2
6,3 109,31 5800 72400 2,2
5,5 4,2 163,31 12100 64400 1,1
4,7 146,91 10900 66500 1,2
5,8 119,86 8870 69300 1,45
6,3 109,31 8090 70200 1,6
5,5 163,31 8930 69200 1,45 900
6,1 146,91 8040 70300 1,6
7,5 119,86 6560 71700 2
8,2 109,31 5980 72200 2,2
9,5 94,6 5180 72800 2,5
10,8 83,47 4570 73200 2,8
7,5 4,2 163,31 16200 32800 0,8 700
4,7 146,91 14600 55100 0,9
5,8 119,86 11900 64700 1,1
6,3 109,31 10900 66500 1,2
5,5 163,31 12200 64200 1,05 900
6,1 146,91 11000 66300 1,2
7,5 119,86 8940 69200 1,45
8,2 109,31 8150 70100 1,6
9,5 94,6 7000 71300 1,85
10,8 83,47 6230 72000 2,1
11 6,1 146,91 16100 35400 0,8
7,5 119,86 13100 62400 1
8,2 109,31 12000 64600 1,1
9,5 94,6 10400 67300 1,25
10,8 83,47 9130 39000 1,4
8,6 163,31 11900 64700 1,1 1400
9,5 146,91 10700 66700 1,2
12 119,86 8740 69400 1,5
13 109,31 7970 70300 1,65
15 94,6 6900 71400 1,9
17 83,47 6090 72100 2,1
19 72,09 5260 72800 2,5
21 66,99 4890 7300 2,7
23 61,09 4460 73300 2,9
26 52,87 3860 73600 3,4
15 8,2 109,31 16100 34400 0,8 900
9,5 94,6 14000 60600 0,95
10,8 83,47 12300 64000 1,05
12,5 72,09 10600 66800 1,2
13,4 66,99 9890 67900 1,3
8,6 163,31 16000 36200 0,8 1400
9,5 146,91 14400 57400 0,9
12 119,86 11800 65000 1,1
13 109,31 10700 66700 1,2 1400
15 94,6 9280 68800 1,4
17 83,47 8190 70100 1,6
19 72,09 7070 71300 1,85
21 66,99 6570 71700 2
23 61,09 5990 72200 2,2
26 52,87 5190 72800 2,5
30 46,65 4580 73200 2,8
18,5 12 119,86 14500 56900 0,9 1400
15 94,6 11400 65600 1,15
17 83,47 10100 67700 1,3
19 72,09 8690 69500 1,5
21 66,99 8080 70200 1,6
23 61,09 7370 71000 1,75
26 52,87 6380 71900 2
30 46,65 5630 72500 2,3
35 40,29 4860 73000 2,7
22 13 109,31 15700 41300 0,85 1400
15 94,6 13600 61500 0,95
17 83,47 12000 64600 1,1
19 72,09 10300 67300 1,25
21 66,99 9610 68300 1,35
23 61,09 8760 69400 1,5
26 52,87 7580 70800 1,7
30 46,65 6690 71600 1,95
35 40,29 5780 72400 2,2
39 35,64 5110 72900 2,5
47 29,95 4300 73400 3
Трехступенчатые
30 17 83,47 16300 32400 0,8 1400
19 72,09 14000 60400 0,95
21 66,99 13100 62500 1
23 61,09 11900 64700 1,1
26 52,87 10300 67300 1,25
30 46,65 9090 69000 1,45
35 40,29 7850 70500 1,65
39 35,64 6950 71400 1,85
47 29,95 5840 72300 2,2
58 24,19 4710 73100 2,5
Двухступенчатые
30 68 20,44 3980 73600 3 1400
78 18,04 3510 73800 3
90 15,64 3050 74000 4,3
Трехступенчатые
37 21 66,99 16100 35000 0,8 1400
23 61,09 14700 54200 0,9
26 52,87 12700 63200 1
30 46,65 11200 65900 1,15
35 40,29 9680 68200 1,35
39 35,64 8570 69700 1,5
47 29,95 7200 71100 1,8
58 24,19 5810 72400 2
Двухступенчатые
37 68 20,44 4910 73000 2,4 1400
78 18,04 4340 73400 2,4
90 15,64 3760 73700 3,5
101 13,91 3340 73900 3,8
Трехступенчатые
45 26 52,87 15500 44400 0,85 1400
30 46,65 13600 61300 0,95
35 40,29 11800 65000 1,1
39 35,64 10400 67200 1,25
47 29,95 8760 69400 1,5
58 24,19 7070 71300 1,7
Двухступенчатые
45 68 20,44 5970 72200 2 1400
78 18,04 5270 72800 2
90 15,64 4570 73200 2,8
101 13,91 4070 73500 3,1
117 11,99 3510 73800 3,7
144 7,25 2120 74300 4,1
Трехступенчатые
55 30 46,65 16600 26600 0,8 1400
35 40,29 14300 58200 0,9
39 35,64 12700 63300 1
47 29,95 10700 66800 1,2
58 24,19 8610 69600 1,4
Двухступенчатые
55 68 20,44 7280 71100 1,65 1400
78 18,04 6420 71900 1,65
90 15,64 5570 72500 2,3
101 13,91 4950 73000 2,5
117 11,99 4270 73400 3
144 9,74 3470 73800 3,8
193 7,25 2580 74200 3,4
238 5,89 2100 72500 4,1
Трехступенчатые
75 47 29,95 14500 565 0,9 1400
58 24,19 11700 65100 1
Двухступенчатые
75 68 20,44 9890 67900 1,2 1400
78 18,04 8730 69500 1,2
90 15,64 7570 70800 1,7
101 13,91 6730 71600 1,85
117 11,99 5800 72400 2,2
144 9,74 4710 73100 2,8
169 8,26 4000 73500 3,2
193 7,25 3510 73100 2,5
238 5,89 2850 70100 3
280 5 2420 67600 3,6
Двухступенчатые
90 68 20,44 11900 64800 1 1400
78 18,04 10500 67100 1
90 15,64 9080 69000 1,45
101 13,91 8080 70200 1,55
117 11,99 6960 71400 1,85
144 9,74 5660 72500 2,3
169 8,26 4800 73000 2,7
193 7,25 4210 70900 2,1
238 5,89 3420 68300 2,5
280 5 2900 66100 3



Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg

Условное обозначение:

редуктор UD-R167 условное обозначение.png


1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (17,27,37,47,57,67,77,87,97,107,137,147,167).
3. Передаточное число.
4. (PAM 28/250)
              28- диаметр полого входного вала редуктора (мм),
                  250- наружный диаметр входного фланца редуктора (мм).
5. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).





Вес редуктора: 600 кг



Габаритные и присоединительные размеры:

UD-R167 с входным цилиндрическим валом

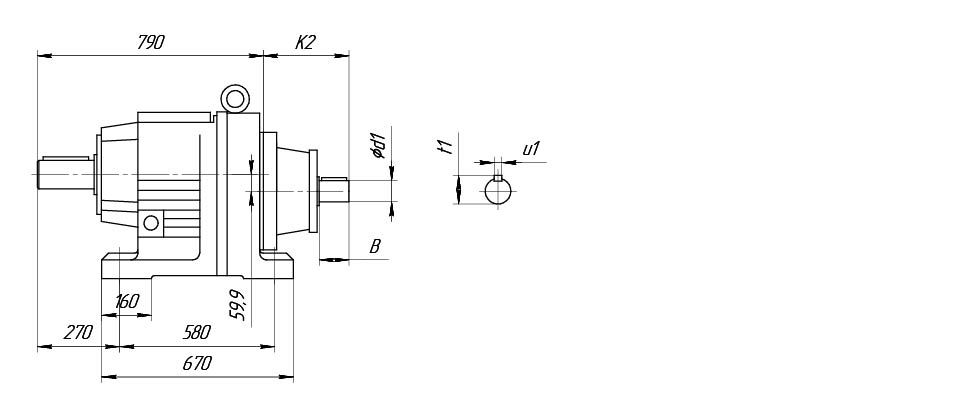

Редуктор R167-с цилиндрическим валом.jpg

Размеры K2, B, d1, u1, t1 по требованию Заказчика



UD-R167...

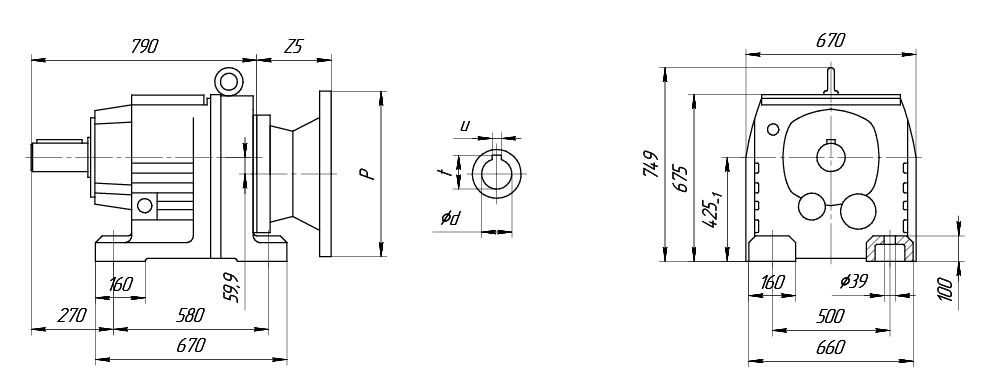

Редуктор R167-основной чертеж.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R167  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 350 400 450 550
 Z5*, мм 125 145 160 160



UD-RF167...

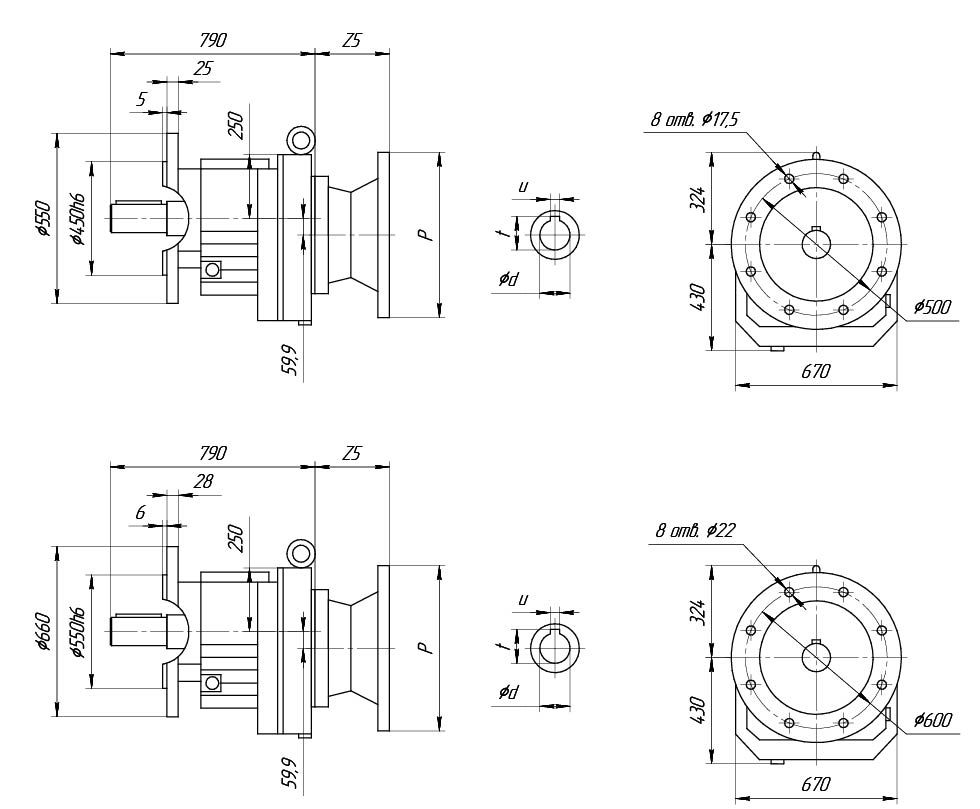

Редуктор RF167.jpg

Z5*- указанный размер ориентировочный и может отличаться от действительного.

UD-R167  Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм 350 400 450 550
 Z5*, мм 125 145 160 160



Цельный выходной вал

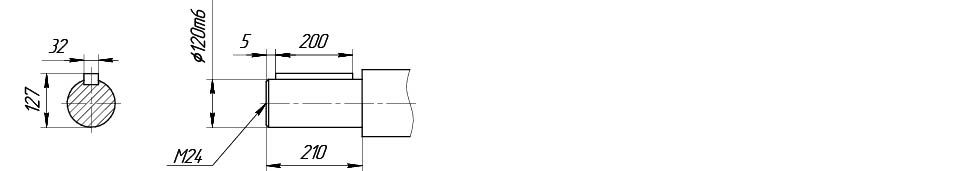

Редуктор R167-исполнение выходных валов.jpg



Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
Трехступенчатые
5,5 3 229,71 17000 120000 1,05 700
3,7 186,93 13800 120000 1,3
4,5 153,07 11300 120000 1,6
4,9 139,98 10400 120000 1,75
5,7 121,81 9010 120000 2
7,5 3 229,71 22900 120000 0,8
3,7 186,93 18600 120000 0,95
4,5 153,07 15200 120000 1,2
4,9 139,98 13900 120000 1,3
5,7 121,81 12100 120000 1,5
4 229,71 17100 120000 1,05 900
4,8 186,93 13900 120000 1,3
5,9 153,07 11400 120000 1,6
6,4 139,98 10400 120000 1,7
7,4 121,81 9090 120000 2
8,4 107,49 8020 120000 2,2
9,7 93,19 6950 120000 2,6
10,9 82,91 6190 120000 2,9
12,2 73,7 5500 120000 3,3
13,4 67,4 5030 120000 3,6
11 5,1 186,93 20500 120000 0,9
6,3 153,07 16700 120000 1,05
6,9 139,98 15300 120000 1,2
7,9 121,81 13300 120000 1,35
6,1 229,71 16800 120000 1,05 1400
7,5 186,93 13600 120000 1,3
9,1 153,07 11200 120000 1,6
10 139,98 10200 120000 1,75
11 121,81 8890 120000 2
13 107,49 7840 120000 2,3
15 93,19 6800 120000 2,7
17 82,91 6050 120000 3
15 5,9 153,07 22600 120000 0,8 900
6,4 139,98 20700 120000 0,85
7,4 121,81 18000 120000 1
8,4 107,49 15900 120000 1,15
6,1 229,71 22500 120000 0,8 1400
7,5 186,93 18300 120000 1
9,1 153,07 15000 120000 1,2
10 139,98 13700 120000 1,3
11 121,81 12000 120000 1,5
13 107,49 10500 120000 1,7
15 93,19 9140 120000 1,95
17 82,91 8130 120000 2,2
19 73,7 7230 120000 2,5
21 67,4 6610 120000 2,7
18,5 7,5 186,93 22500 120000 0,8 1400
9,1 153,07 18500 120000 1
10 139,98 16900 120000 1,05
11 121,81 14700 120000 1,25
13 107,49 13000 120000 1,4
15 93,19 11200 120000 1,6
17 82,91 10000 120000 1,8
19 73,7 8890 120000 2
21 67,4 8130 120000 2,2
24 58,65 7070 120000 2,5
22 9,1 153,07 22000 120000 0,8 1400
10 139,98 20100 120000 0,9
11 121,81 17500 120000 1,05
13 107,49 15400 120000 1,15
15 93,19 13400 120000 1,35
17 82,91 11900 120000 1,5
19 73,7 10600 120000 1,7
21 67,4 9670 120000 1,85
24 58,65 8410 120000 2,1
27 51,76 7420 120000 2,4
31 44,87 6430 120000 2,8
30 13 107,49 20900 120000 0,85 1400
15 93,19 18200 120000 1
17 82,91 16200 120000 1,1
19 73,7 14400 120000 1,25
21 67,4 13100 120000 1,35
24 58,65 11400 120000 1,55
27 51,76 10100 120000 1,8
31 44,87 8740 120000 2,1
35 39,92 7780 120000 2,3
41 34,41 6710 120000 2,7
50 27,96 5450 120000 3,3
59 23,71 4620 120000 3,9
Трехступенчатые
37 15 93,19 22400 120000 0,8 1400
17 82,91 19900 120000 0,9
19 73,7 17700 120000 1
21 67,4 16200 120000 1,1
24 58,65 14100 120000 1,3
27 51,76 12400 120000 1,45
31 44,87 10800 120000 1,65
35 39,92 9600 120000 1,9
41 34,41 8270 120000 2,2
50 27,96 6720 120000 2,7
Двухступенчатые
37 46 30,71 7380 120000 1,35 1400
57 24,57 5900 120000 2,4
64 21,85 5250 120000 2,5
74 19,03 4580 120000 3,5
82 16,98 4080 120000 3,7
Трехступенчатые
45 19 73,7 21500 120000 0,85 1400
21 67,4 19700 120000 0,9
24 58,65 17100 120000 1,05
27 51,76 15100 120000 1,2
31 44,87 13100 120000 1,35
35 39,92 11700 120000 1,55
41 34,41 10100 120000 1,8
50 27,96 8170 120000 2,2
59 23,71 6930 120000 2,6
Двухступенчатые
45 46 30,71 8980 120000 1,1 1400
57 24,57 7180 120000 1,95
64 21,85 6390 120000 2
74 19,03 5560 120000 2,9
82 16,98 4960 120000 3
Трехступенчатые
55 24 58,65 20900 120000 0,85 1400
27 51,76 18400 120000 1
31 44,87 16000 120000 1,15
35 39,92 14200 120000 1,25
41 34,41 12300 120000 1,45
50 27,96 9960 120000 1,8
59 23,71 8440 120000 2,1
Двухступенчатые
55 57 24,57 8750 120000 1,6 1400
64 21,85 7780 120000 1,65
74 19,03 6780 120000 2,4
82 16,98 6050 120000 2,5
97 14,48 5150 120000 3,5
117 11,99 4270 120000 4
Трехступенчатые
75 31 44,87 21700 120000 0,85 1400
35 39,92 19300 120000 0,95
41 34,41 16700 120000 1,1
50 27,96 13500 120000 1,35
59 23,71 11500 120000 1,55
Двухступенчатые
75 57 24,57 11900 120000 1,2 1400
64 21,85 10600 120000 1,25
74 19,03 9210 120000 1,75
82 16,98 8220 120000 1,85
97 14,48 7000 120000 2,6
117 11,99 5800 120000 2,9
137 10,24 4950 120000 3,4
Трехступенчатые
90 35 39,92 23200 120000 0,8 1400
41 34,41 20000 120000 0,9
50 27,96 16200 120000 1,1
59 23,71 13800 120000 1,3
Двухступенчатые
90 57 24,57 14300 120000 1 1400
64 21,85 12700 120000 1
74 19,03 11100 120000 1,45
82 16,98 9860 120000 1,5
97 14,48 8410 117300 2,1
117 11,99 69600 113500 2,4
137 10,24 59400 110100 2,9
Трехступенчатые
110 50 27,96 19800 117100 0,9 1400
59 23,71 16800 116900 1,05
Двухступенчатые
110 74 19,03 13500 115500 1,2 1400
82 16,98 12000 114300 1,25
97 14,48 10200 112200 1,75
117 11,99 8480 109300 2
137 10,24 7240 106500 2,3
Трехступенчатые
132 59 23,71 20100 107900 0,9 1400
Двухступенчатые
132 74 19,03 16200 108300 1 1400
82 16,98 14400 107800 1,05
97 14,48 12300 106700 1,45
117 11,99 10200 104700 1,65
137 10,24 8690 102600 1,95
Двухступенчатые
160 97 14,48 14900 99700 1,2 1400
117 11,99 12300 98900 1,4
137 10,24 10500 97600 1,6

Монтажное положение:



Мотор-редукторы UD-R монтажные исполнения.jpg
