Цилиндрические (Цилиндрические соосные редукторы серии UD-Rx)

Цилиндрические соосные редукторы серии UD-Rx UD-Rx57 UD-Rx67 UD-Rx77 UD-Rx87 UD-Rx97 UD-Rx107

Категория: Цилиндрические

Контактные телефоны

Условное обозначение:

редуктор UD-Rx57 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
7. Тип фланца электродвигателя (В5;В14).

Мотор-редукторы серии UD-Rx  отличаются от серии UD-RF пониженным числом оборотов выходного вала. В данной серии выпускается всего 6 габаритов изделий.

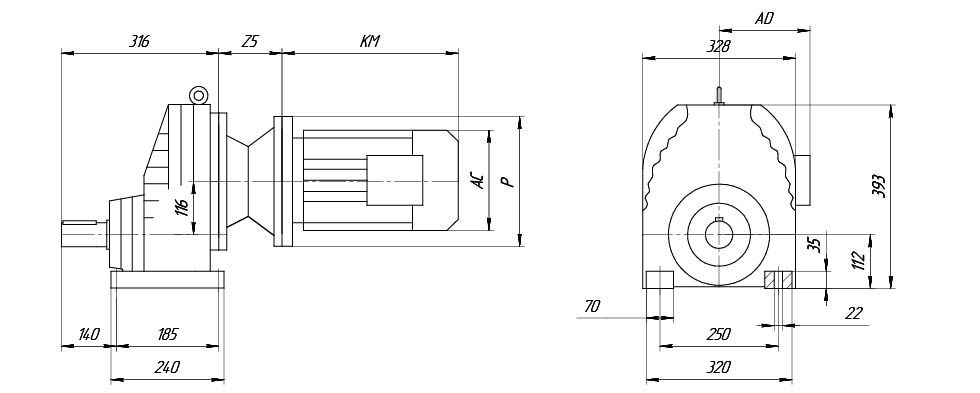

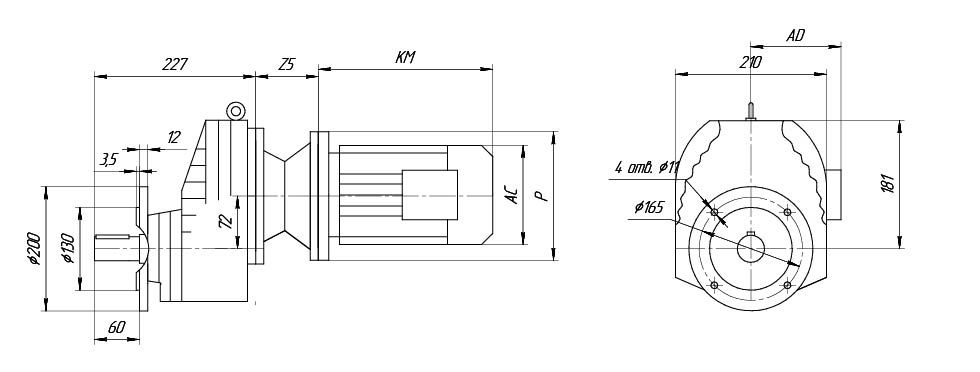

Габаритные и присоединительные размеры:



UD-Rx57...

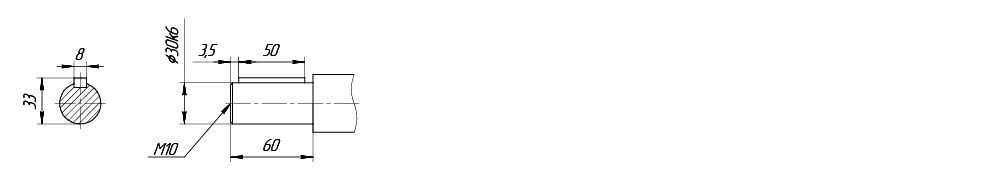

Цельный выходной вал




UD-RxF57...





Цельный выходной вал




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5
 Р, мм  140  160  200  250  300
 Z5, мм  50  55  70  80 90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора

Монтажные исполнения



Мощность, кВт

Частота вращения выходного вала, об/мин

Передаточное число

Крутящий момент, Нм

Допустимая радиальная нагрузка, Н

Сервис- фактор

Частота вращения эл.двигателя




0,12

251

5,5

4,6

3360

8,5

1400



272

5,07

4,2

3270

8,6



317

4,35

3,6

3120

19



364

3,79

3,1

2980

22



389

3,55

2,9

2910

24



440

3,14

2,6

2800

25



474

2,91

2,4

2730

28



523

2,64

2,2

2640

31



582

2,37

2

2550

35



676

2,04

1,7

2430

41



719

1,92

1,6

2380

43



835

1,65

1,4

2260

49



0,18

158

5,5

11

3880

3,6

900



172

5,07

10

3780

3,6



200

4,35

8,6

3600

7,9



230

3,79

7,5

3440

9,2



240

5,5

7,2

3400

5,4

1400



261

5,07

6,6

3310

5,4



303

4,35

5,7

3150

12



348

3,79

4,9

3010

14



372

3,55

4,6

2950

15



421

3,14

4,1

2830

16



453

2,91

3,8

2760

18



500

2,64

3,4

2670

20



557

2,37

3,1

2580

22



647

2,04

2,7

2460

26



688

1,92

2,5

2410

28



799

1,65

2,2

2290

31



0,25

160

5,5

15

3840

2,6

900



174

5,07

14

3740

2,6



202

4,35

12

3560

5,8



232

3,79

10

3410

6,7



236

5,5

10

3390

3,9

1400



257

5,07

9,3

3300

3,9



299

4,35

8

3150

8,5



343

3,79

7

3010

9,9



366

3,55

6,5

2950

11



414

3,14

5,8

2830

11



446

2,91

5,3

2760

13



492

2,64

4,8

2680

14



548

2,37

4,4

2580

16



637

2,04

3,7

2460

19



677

1,92

3,5

2410

20



787

1,65

3

2300

23



0,37

207

4,35

17

3500

4

900



238

3,79

15

3350

4,6



254

3,55

14

3280

5



251

5,5

14

3300

2,8

1400



272

5,07

13

3210

2,8



317

4,35

11

3060

6,1



364

3,79

9,7

2930

7,1



389

3,55

9,1

2870

7,6



440

3,14

8

2760

8,1



474

2,91

7,5

2690

8,9



523

2,64

6,8

2610

10



582

2,37

6,1

2520

11



676

2,04

5,2

2400

13



719

1,92

4,9

2350

14



835

1,65

4,2

2240

16



0,55

207

4,35

25

3440

2,7

900



238

3,79

22

3300

3,1



254

3,55

21

3230

3,3



287

3,14

18

3110

3,5



309

2,91

17

3040

3,9



312

4,35

17

3040

4,1

1400



359

3,79

15

3910

4,7



383

3,55

14

2850

5



434

3,14

12

2740

5,4



467

2,91

11

2680

6



515

2,64

10

2600

6,8



574

2,37

9,2

2510

7,5



666

2,04

7,9

2390

8,7



708

1,92

7,4

2350

9,3



823

1,65

6,4

2230

11



921

1,48

5,7

2150

12



1045

1,3

5

2070

13



0,75

238

3,79

30

3240

2,3

900



254

3,55

28

3180

2,4



287

3,14

25

3060

2,6



309

2,91

23

3000

2,9



341

2,64

21

2910

3,3



317

4,35

23

2980

3

1400



364

3,79

20

2860

3,5



389

3,55

18

2800

3,8



440

3,14

16

2700

4



474

2,91

15

2630

4,4



523

2,64

14

2560

5



582

2,37

12

2470

5,6



676

2,04

11

2360

6,5



719

1,92

10

2310

6,9



835

1,65

8,6

2210

8



935

1,48

7,7

2130

8,8



1060

1,3

6,8

2050

9,3



1,1

243

3,79

43

3120

1,6

900



259

3,55

41

3060

1,7



293

3,14

36

2960

1,8



316

2,91

33

2900

2



348

2,64

30

2820

2,3



369

3,79

28

2780

2,4

1400



394

3,55

27

2730

2,6



446

3,14

24

2630

2,8



481

2,91

22

2570

3,1



530

2,64

20

2500

3,5



591

2,37

18

2420

3,9



686

2,04

15

2310

4,5



729

1,92

14

2270

4,8



847

1,65

12

2160

5,6



948

1,48

11

2090

6,1



1075

1,3

9,8

2010

6,4



1,5

372

3,79

39

2700

1,8

1400



397

3,55

36

2650

1,9



450

3,14

32

2560

2



484

2,91

30

2510

2,3



534

2,64

27

2440

2,6



595

2,37

24

2360

2,9



691

2,04

21

2260

3,3



734

1,92

20

2220

3,5



853

1,65

17

2120

4,1



955

1,48

15

2050

4,5



1080

1,3

13

1980

4,7



2,2

450

3,14

47

2450

1,4

1400



534

2,64

39

2340

1,75



595

2,37

35

2280

1,95



691

2,04

30

2190

2,3



734

1,92

29

2150

2,4



853

1,65

25

2060

2,8



955

1,48

22

1990

3,1



1080

1,3

19

1930

3,2



3

446

3,14

64

2330

1

1400



530

2,64

54

2240

1,3



591

2,37

49

2180

1,4



686

2,04

42

2100

1,65



729

1,92

39

2070

1,75



847

1,65

34

1990

2



948

1,48

30

1930

2,2



1075

1,3

27

1870

2,4



4

538

2,64

71

1670

0,95

1400



5399

2,37

64

1780

1,1



696

2,04

55

1910

1,25



740

1,92

52

1940

1,35



859

1,65

44

1900

1,55



962

1,48

40

1840

1,7



1090

1,3

35

1790

1,8



5,5

700

2,04

75

665

0,9

1400



745

1,92

71

755

1



866

1,65

61

940

1,15



969

1,48

54

1020

1,25



Условное обозначение:


редуктор UD-Rx67 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
7. Тип фланца электродвигателя (В5;В14).

Мотор-редукторы серии UD-Rx  отличаются от серии UD-RF пониженным числом оборотов выходного вала. В данной серии выпускается всего 6 габаритов изделий.

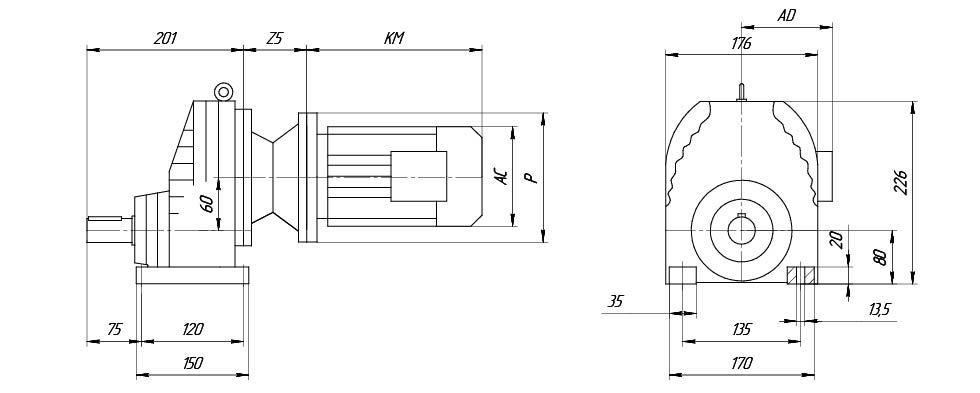

Габаритные и присоединительные размеры:



UD-Rx67...



Цельный выходной вал




UD-RxF67...





Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4  Исполнение 5  Исполнение 6
 Р, мм  140  160  200  250  300  350
 Z5, мм  50  55  70  80 90  90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя




Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 251 5,5 4,6 3360 8,5 1400
272 5,07 4,2 3270 8,6
317 4,35 3,6 3120 19
364 3,79 3,1 2980 22
389 3,55 2,9 2910 24
440 3,14 2,6 2800 25
474 2,91 2,4 2730 28
523 2,64 2,2 2640 31
582 2,37 2 2550 35
676 2,04 1,7 2430 41
719 1,92 1,6 2380 43
835 1,65 1,4 2260 49
0,18 158 5,5 11 3880 3,6 900
172 5,07 10 3780 3,6
200 4,35 8,6 3600 7,9
230 3,79 7,5 3440 9,2
240 5,5 7,2 3400 5,4 1400
261 5,07 6,6 3310 5,4
303 4,35 5,7 3150 12
348 3,79 4,9 3010 14
372 3,55 4,6 2950 15
421 3,14 4,1 2830 16
453 2,91 3,8 2760 18
500 2,64 3,4 2670 20
557 2,37 3,1 2580 22
647 2,04 2,7 2460 26
688 1,92 2,5 2410 28
799 1,65 2,2 2290 31
0,25 160 5,5 15 3840 2,6 900
174 5,07 14 3740 2,6
202 4,35 12 3560 5,8
232 3,79 10 3410 6,7
236 5,5 10 3390 3,9 1400
257 5,07 9,3 3300 3,9
299 4,35 8 3150 8,5
343 3,79 7 3010 9,9
366 3,55 6,5 2950 11
414 3,14 5,8 2830 11
446 2,91 5,3 2760 13
492 2,64 4,8 2680 14
548 2,37 4,4 2580 16
637 2,04 3,7 2460 19
677 1,92 3,5 2410 20
787 1,65 3 2300 23
0,37 207 4,35 17 3500 4 900
238 3,79 15 3350 4,6
254 3,55 14 3280 5
251 5,5 14 3300 2,8 1400
272 5,07 13 3210 2,8
317 4,35 11 3060 6,1
364 3,79 9,7 2930 7,1
389 3,55 9,1 2870 7,6
440 3,14 8 2760 8,1
474 2,91 7,5 2690 8,9
523 2,64 6,8 2610 10
582 2,37 6,1 2520 11
676 2,04 5,2 2400 13
719 1,92 4,9 2350 14
835 1,65 4,2 2240 16
0,55 207 4,35 25 3440 2,7 900
238 3,79 22 3300 3,1
254 3,55 21 3230 3,3
287 3,14 18 3110 3,5
309 2,91 17 3040 3,9
312 4,35 17 3040 4,1 1400
359 3,79 15 3910 4,7
383 3,55 14 2850 5
434 3,14 12 2740 5,4
467 2,91 11 2680 6
515 2,64 10 2600 6,8
574 2,37 9,2 2510 7,5
666 2,04 7,9 2390 8,7
708 1,92 7,4 2350 9,3
823 1,65 6,4 2230 11
921 1,48 5,7 2150 12
1045 1,3 5 2070 13
0,75 238 3,79 30 3240 2,3 900
254 3,55 28 3180 2,4
287 3,14 25 3060 2,6
309 2,91 23 3000 2,9
341 2,64 21 2910 3,3
317 4,35 23 2980 3 1400
364 3,79 20 2860 3,5
389 3,55 18 2800 3,8
440 3,14 16 2700 4
474 2,91 15 2630 4,4
523 2,64 14 2560 5
582 2,37 12 2470 5,6
676 2,04 11 2360 6,5
719 1,92 10 2310 6,9
835 1,65 8,6 2210 8
935 1,48 7,7 2130 8,8
1060 1,3 6,8 2050 9,3
1,1 243 3,79 43 3120 1,6 900
259 3,55 41 3060 1,7
293 3,14 36 2960 1,8
316 2,91 33 2900 2
348 2,64 30 2820 2,3
369 3,79 28 2780 2,4 1400
394 3,55 27 2730 2,6
446 3,14 24 2630 2,8
481 2,91 22 2570 3,1
530 2,64 20 2500 3,5
591 2,37 18 2420 3,9
686 2,04 15 2310 4,5
729 1,92 14 2270 4,8
847 1,65 12 2160 5,6
948 1,48 11 2090 6,1
1075 1,3 9,8 2010 6,4
1,5 372 3,79 39 2700 1,8 1400
397 3,55 36 2650 1,9
450 3,14 32 2560 2
484 2,91 30 2510 2,3
534 2,64 27 2440 2,6
595 2,37 24 2360 2,9
691 2,04 21 2260 3,3
734 1,92 20 2220 3,5
853 1,65 17 2120 4,1
955 1,48 15 2050 4,5
1080 1,3 13 1980 4,7
2,2 450 3,14 47 2450 1,4 1400
534 2,64 39 2340 1,75
595 2,37 35 2280 1,95
691 2,04 30 2190 2,3
734 1,92 29 2150 2,4
853 1,65 25 2060 2,8
955 1,48 22 1990 3,1
1080 1,3 19 1930 3,2
3 446 3,14 64 2330 1 1400
530 2,64 54 2240 1,3
591 2,37 49 2180 1,4
686 2,04 42 2100 1,65
729 1,92 39 2070 1,75
847 1,65 34 1990 2
948 1,48 30 1930 2,2
1075 1,3 27 1870 2,4
4 538 2,64 71 1670 0,95 1400
5399 2,37 64 1780 1,1
696 2,04 55 1910 1,25
740 1,92 52 1940 1,35
859 1,65 44 1900 1,55
962 1,48 40 1840 1,7
1090 1,3 35 1790 1,8
5,5 700 2,04 75 665 0,9 1400
745 1,92 71 755 1
866 1,65 61 940 1,15
969 1,48 54 1020 1,25
1095 1,3 48 1160 1,3

Монтажные исполнения







Условное обозначение:


редуктор UD-Rx77 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
7. Тип фланца электродвигателя (В5;В14).

Мотор-редукторы серии UD-Rx  отличаются от серии UD-RF пониженным числом оборотов выходного вала. В данной серии выпускается всего 6 габаритов изделий.



Габаритные и присоединительные размеры:



UD-Rx77...



Цельный выходной вал




UD-RxF57...








Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  200  250     300 350
 Z5, мм  70  80  90  90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота
вращения выходного вала, об/мин		 Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
1,1 249 5,63 42 5680 2,6 1400
262 5,35 40 5590 2,6
296 4,73 36 5380 3,5
1,5 250 5,63 57 5580 1,9 1400
264 5,35 54 5490 1,9
298 4,73 48 5300 2,6
349 4,04 41 5050 3
381 3,7 38 4920 4,1
434 3,25 33 4720 5,5
458 3,08 31 4650 6,2
523 2,7 27 4460 7,8
581 2,43 25 4310 8,7
2,2 298 4,73 70 5180 1,75 1400
349 4,04 60 4950 2,4
381 3,7 55 4820 2,8
434 3,25 48 4640 3,8
458 3,08 46 4560 4,2
523 2,7 40 4380 5,3
581 2,43 36 4250 5,9
662 2,13 32 4080 6,3
750 1,88 28 3920 6,7
846 1,67 25 3780 7
991 1,42 21 3590 7,3
3 296 4,73 97 5050 1,25 1400
347 4,04 83 4830 1,75
378 3,7 76 4720 2
431 3,25 67 4550 2,7
455 3,08 63 4480 3,1
4 351 4,04 109 4670 1,3 1400
383 3,7 100 4560 1,55
437 3,25 87 4410 2,1
461 3,08 83 4350 2,3
527 2,7 73 4190 3
585 2,43 65 4070 3,3
667 2,13 57 3920 3,5
755 1,88 51 3780 3,7
852 1,67 45 3650 3,9
998 1,42 38 3480 4,1
5,5 440 3,25 119 4220 1,5 1400
464 3 113 4160 1,7
530 2,7 99 4030 2,2
589 2,43 89 3920 2,4
671 2,13 78 3780 2,6
761 1,88 69 3660 2,7
858 1,67 61 3540 2,8
1005 1,42 52 3380 3
7,5 440 3,25 163 3820 1,1 1400
464 3,08 154 3890 1,25
530 2,7 135 3820 1,6
589 2,43 122 3730 1,75
671 2,13 107 3620 1,85
761 1,88 94 3510 2
858 1,67 84 3400 2,1
1005 1,42 71 3620 2,2
11 593 2,43 177 1890 1,2 1400
676 2,13 155 2140 1,3
766 1,88 137 2330 1,35
864 1,67 122 2460 1,4
1010 1,42 104 2580 1,5



Монтажные исполнения


Условное обозначение:

редуктор UD-Rx87 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
7. Тип фланца электродвигателя (В5;В14).

Мотор-редукторы серии UD-Rx  отличаются от серии UD-RF пониженным числом оборотов выходного вала. В данной серии выпускается всего 6 габаритов изделий.



Габаритные и присоединительные размеры:



UD-Rx87...



Цельный выходной вал




UD-RxF87...




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  200  250  300  350
 Z5, мм 70  80  90  90
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя

Таблица подбора редуктора

Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 251 5,5 4,6 3360 8,5 1400
272 5,07 4,2 3270 8,6
317 4,35 3,6 3120 19
364 3,79 3,1 2980 22
389 3,55 2,9 2910 24
440 3,14 2,6 2800 25
474 2,91 2,4 2730 28
523 2,64 2,2 2640 31
582 2,37 2 2550 35
676 2,04 1,7 2430 41
719 1,92 1,6 2380 43
835 1,65 1,4 2260 49
0,18 158 5,5 11 3880 3,6 900
172 5,07 10 3780 3,6
200 4,35 8,6 3600 7,9
230 3,79 7,5 3440 9,2
240 5,5 7,2 3400 5,4 1400
261 5,07 6,6 3310 5,4
303 4,35 5,7 3150 12
348 3,79 4,9 3010 14
372 3,55 4,6 2950 15
421 3,14 4,1 2830 16
453 2,91 3,8 2760 18
500 2,64 3,4 2670 20
557 2,37 3,1 2580 22
647 2,04 2,7 2460 26
688 1,92 2,5 2410 28
799 1,65 2,2 2290 31
0,25 160 5,5 15 3840 2,6 900
174 5,07 14 3740 2,6
202 4,35 12 3560 5,8
232 3,79 10 3410 6,7
236 5,5 10 3390 3,9 1400
257 5,07 9,3 3300 3,9
299 4,35 8 3150 8,5
343 3,79 7 3010 9,9
366 3,55 6,5 2950 11
414 3,14 5,8 2830 11
446 2,91 5,3 2760 13
492 2,64 4,8 2680 14
548 2,37 4,4 2580 16
637 2,04 3,7 2460 19
677 1,92 3,5 2410 20
787 1,65 3 2300 23
0,37 207 4,35 17 3500 4 900
238 3,79 15 3350 4,6
254 3,55 14 3280 5
251 5,5 14 3300 2,8 1400
272 5,07 13 3210 2,8
317 4,35 11 3060 6,1
364 3,79 9,7 2930 7,1
389 3,55 9,1 2870 7,6
440 3,14 8 2760 8,1
474 2,91 7,5 2690 8,9
523 2,64 6,8 2610 10
582 2,37 6,1 2520 11
676 2,04 5,2 2400 13
719 1,92 4,9 2350 14
835 1,65 4,2 2240 16
0,55 207 4,35 25 3440 2,7 900
238 3,79 22 3300 3,1
254 3,55 21 3230 3,3
287 3,14 18 3110 3,5
309 2,91 17 3040 3,9
312 4,35 17 3040 4,1 1400
359 3,79 15 3910 4,7
383 3,55 14 2850 5
434 3,14 12 2740 5,4
467 2,91 11 2680 6
515 2,64 10 2600 6,8
574 2,37 9,2 2510 7,5
666 2,04 7,9 2390 8,7
708 1,92 7,4 2350 9,3
823 1,65 6,4 2230 11
921 1,48 5,7 2150 12
1045 1,3 5 2070 13
0,75 238 3,79 30 3240 2,3 900
254 3,55 28 3180 2,4
287 3,14 25 3060 2,6
309 2,91 23 3000 2,9
341 2,64 21 2910 3,3
317 4,35 23 2980 3 1400
364 3,79 20 2860 3,5
389 3,55 18 2800 3,8
440 3,14 16 2700 4
474 2,91 15 2630 4,4
523 2,64 14 2560 5
582 2,37 12 2470 5,6
676 2,04 11 2360 6,5
719 1,92 10 2310 6,9
835 1,65 8,6 2210 8
935 1,48 7,7 2130 8,8
1060 1,3 6,8 2050 9,3
1,1 243 3,79 43 3120 1,6 900
259 3,55 41 3060 1,7
293 3,14 36 2960 1,8
316 2,91 33 2900 2
348 2,64 30 2820 2,3
369 3,79 28 2780 2,4 1400
394 3,55 27 2730 2,6
446 3,14 24 2630 2,8
481 2,91 22 2570 3,1
530 2,64 20 2500 3,5
591 2,37 18 2420 3,9
686 2,04 15 2310 4,5
729 1,92 14 2270 4,8
847 1,65 12 2160 5,6
948 1,48 11 2090 6,1
1075 1,3 9,8 2010 6,4
1,5 372 3,79 39 2700 1,8 1400
397 3,55 36 2650 1,9
450 3,14 32 2560 2
484 2,91 30 2510 2,3
534 2,64 27 2440 2,6
595 2,37 24 2360 2,9
691 2,04 21 2260 3,3
734 1,92 20 2220 3,5
853 1,65 17 2120 4,1
955 1,48 15 2050 4,5
1080 1,3 13 1980 4,7
2,2 450 3,14 47 2450 1,4 1400
534 2,64 39 2340 1,75
595 2,37 35 2280 1,95
691 2,04 30 2190 2,3
734 1,92 29 2150 2,4
853 1,65 25 2060 2,8
955 1,48 22 1990 3,1
1080 1,3 19 1930 3,2
3 446 3,14 64 2330 1 1400
530 2,64 54 2240 1,3
591 2,37 49 2180 1,4
686 2,04 42 2100 1,65
729 1,92 39 2070 1,75
847 1,65 34 1990 2
948 1,48 30 1930 2,2
1075 1,3 27 1870 2,4
4 538 2,64 71 1670 0,95 1400
5399 2,37 64 1780 1,1
696 2,04 55 1910 1,25
740 1,92 52 1940 1,35
859 1,65 44 1900 1,55
962 1,48 40 1840 1,7
1090 1,3 35 1790 1,8
5,5 700 2,04 75 665 0,9 1400
745 1,92 71 755 1
866 1,65 61 940 1,15
969 1,48 54 1020 1,25
1095 1,3 48 1160 1,3

Монтажные исполнения



Условное обозначение:


редуктор UD-Rx97 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
7. Тип фланца электродвигателя (В5;В14).

Мотор-редукторы серии UD-Rx  отличаются от серии UD-RF пониженным числом оборотов выходного вала. В данной серии выпускается всего 6 габаритов изделий.



Габаритные и присоединительные размеры:



UD-Rx97...



Цельный выходной вал




UD-RxF97...




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3
 Р, мм  300  350  400
 Z5, мм 90  125  145
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
5,5 247 5,79 215 8380 1,95 1400
291 4,91 180 8010 2,2
316 4,52 166 7820 3,6
354 4,04 149 7580 4
393 3,64 134 7350 4,4
434 3,3 121 7140 4,9
489 2,92 107 6890 5,5
541 2,64 97 6690 6,1
638 2,24 82 6360 7,2
731 1,96 72 6110 7,9
874 1,64 60 5780 8,4
1010 1,42 52 5530 8,8
7,5 247 5,79 290 8080 145 1400
291 4,91 245 7750 1,6
316 4,52 225 7580 2,6
354 4,04 205 7360 2,9
393 3,64 182 7160 3,3
434 3,3 165 6960 3,6
489 2,92 146 6730 4,1
11 318 4,52 330 7150 1,8 1400
356 4,04 295 6970 2
396 3,64 265 6800 2,2
437 3,3 240 6640 2,5
493 2,92 215 6440 2,8
545 2,64 193 6280 3,1
643 2,24 163 6000 3,6
736 1,96 143 5790 4
880 1,64 119 5500 4,2
1015 1,42 103 5280 4,4
15 323 4,52 445 6660 1,35 1400
361 4,04 395 6530 1,5
401 3,64 355 6400 1,65
443 3,3 325 6270 1,85
499 2,92 285 6110 2,1
552 2,64 260 5970 2,3
652 2,24 220 5730 2,7
746 1,96 192 5550 3
892 1,64 161 5290 3,2
1030 1,42 139 5090 3,3
18,5 402 3,64 440 6060 1,35 1400
444 3,3 400 5960 1,5
501 2,92 355 5830 1,7
554 2,64 320 5710 1,85
654 2,24 270 5510 2,2
749 1,96 235 5350 2,4
895 1,64 197 5120 2,6
1035 1,42 171 4940 2,7
22 402 3,64 520 5720 1,15 1400
444 3,3 475 5620 1,25
501 2,92 420 5560 1,4
554 2,64 380 5460 1,55
654 2,24 320 5300 1,85
749 1,96 280 5160 2
895 1,64 235 4960 2,2
1035 1,42 205 4790 2,2
30 503 2,92 570 3120 1,05 1400
556 2,64 515 3560 1,15
656 2,24 435 4050 1,35
751 1,96 380 4450 1,5
898 1,64 320 4580 1,6
1040 1,42 275 4450 1,65



Монтажные исполнения





Условное обозначение:


редуктор UD-Rx107 условное обозначение.png

1. Модель редуктора (R-исполнение на лапах, RF-исполнение на фланце).
2. Габарит редуктора (57,67,77,87,97,107).
3. Передаточное число.
4. Число оборотов выходного вала, об/мин.
5. Мощность электродвигателя, кВт.
6. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
7. Тип фланца электродвигателя (В5;В14).

Мотор-редукторы серии UD-Rx  отличаются от серии UD-RF пониженным числом оборотов выходного вала. В данной серии выпускается всего 6 габаритов изделий.



Габаритные и присоединительные размеры:



UD-Rx107...



Цельный выходной вал




UD-RxF107...




Присоединительные размеры под электродвигатель



   Исполнение 1  Исполнение 2  Исполнение 3  Исполнение 4
 Р, мм  300  350  400  450
 Z5, мм 90  125  145  160
 KM, мм          в зависимости от смонтированного двигателя
 АС, мм          в зависимости от смонтированного двигателя
 AD, мм          в зависимости от смонтированного двигателя



Таблица подбора редуктора



Мощность, кВт Частота вращения выходного вала, об/мин Передаточное исло Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
5,5 216 6,63 245 10500 1,9 1400
255 5,61 205 9980 2,2
276 5,19 191 9760 3,7
307 4,65 171 9460 4,1
7,5 216 6,63 330 10100 1,4 1400
255 5,61 280 9690 1,6
276 5,19 260 9490 2,7
307 4,65 235 9210 3
340 4,2 210 8950 3,9
11 277 5,19 380 9000 1,85 1400
310 4,65 340 8770 2
343 4,2 305 8560 2,7
377 3,81 280 8360 3
425 3,38 245 8100 3,4
469 3,07 225 7900 3,7
545 2,64 193 7580 4,3
15 281 5,19 510 8440 1,35 1400
314 4,65 455 8260 1,5
348 4,2 410 8100 2
383 3,81 375 7930 2,2
431 3,38 330 7720 2,5
475 3,07 300 7540 2,8
553 2,64 260 7260 3,2
634 2,3 225 7010 3,7
747 1,95 192 6710 4
855 1,71 168 6470 4,2
1010 1,44 142 6170 4,6
18,5 349 4,2 505 7710 1,65 1400
384 3,81 460 7580 1,8
433 3,38 410 7400 2
477 3,07 370 7250 2,2
555 2,64 320 7010 2,6
636 2,3 280 6780 3
750 1,95 235 6510 3,2
858 1,71 205 6290 3,4
1015 1,44 174 6020 3,7
22 349 4,2 600 7330 1,4 1400
384 3,81 545 7230 1,5
433 3,38 485 7090 1,7
477 3,07 440 6960 1,9
555 2,64 380 6760 2,2
636 2,3 330 6560 2,5
750 1,95 280 6320 2,7
858 1,71 245 6120 2,9
1015 1,44 205 5870 3,1
30 434 3,38 660 6370 1,25 1400
479 3,07 600 6310 1,4
557 2,64 515 6180 1,6
638 2,3 450 6050 1,85
752 1,95 380 5870 2
860 1,71 335 5720 2,1
1020 1,44 280 5520 2,3
37 434 3,38 810 4470 1 1400
479 3,07 740 4950 1,1
557 2,64 635 5530 1,3
638 2,3 555 5610 1,5
752 1,95 470 5490 1,65
860 1,71 410 5370 1,7
1020 1,44 345 5220 1,85
45 434 3,38 990 1360 0,85 1400
479 3,07 900 2080 0,9
557 2,64 770 2970 1,1
638 2,3 675 3640 1,25
752 1,95 570 4200 1,35
860 1,71 500 4540 1,4
1020 1,44 420 4880 1,55



Монтажные исполнения
