Коническо-цилиндрические редукторы (Коническо-цилиндрические двухступенчатые редукторы КЦ1)

Условное обозначение:

редукторы КЦ1-200 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ1-200 основой.jpg

Размеры валов

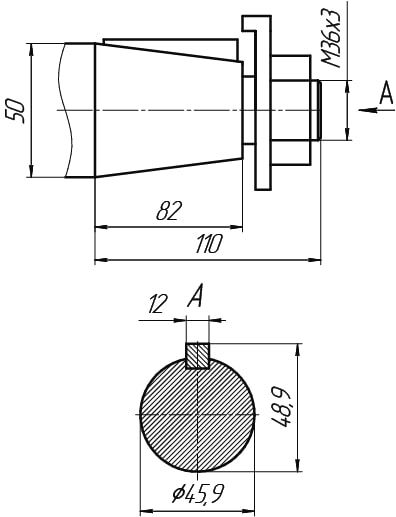

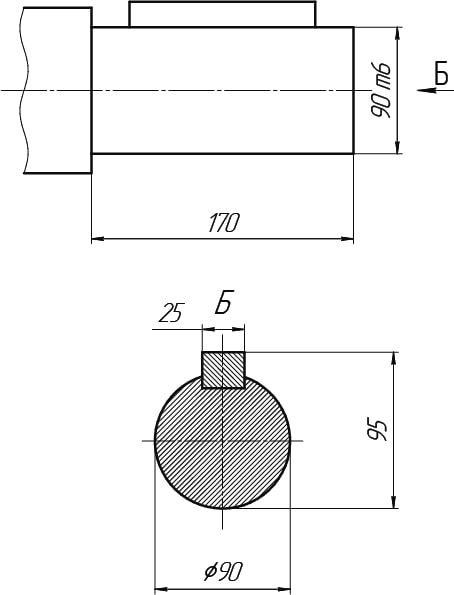

             Входной конический вал                                                                          Выходной цилиндрический вал

КЦ1-200 входной вал конический.jpg                                                КЦ1-200 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ1-200 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора

Тип  Передаточные числа  Коэффициент полезного действия  Масса, кг
Номинальные  Фактические
КЦ 1-200
КЦ 1-250
КЦ 1-300
КЦ 1-400
КЦ 1-500
6,3;  6,29;  0,94 186
10;  9,65;  391
14;  13,6;  474
20;  19,3;  980
28 27,3 1740





Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-200  Входной  600 600 900 1200 1400
Выходной  5150 5600 5600 6150 6500







Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-200  600 560 800 780 650 530
1000 490 750 750 650 530
1500 460 710 710 630 530



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ1-250 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ1-250 основой.jpg

Размеры валов

             Входной конический вал                                                                          Выходной цилиндрический вал

КЦ1-250 входной вал конический.jpg                                                КЦ1-250 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ1-250 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора


Тип  Передаточные числа  Коэффициент полезного действия  Масса, кг
Номинальные  Фактические
КЦ 1-200
КЦ 1-250
КЦ 1-300
КЦ 1-400
КЦ 1-500
6,3;  6,29;  0,94 186
10;  9,65;  391
14;  13,6;  474
20;  19,3;  980
28 27,3 1740




Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-250  Входной  1200 1500 2000 2300 2500
Выходной  5600 7000 7000 8250 8750




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-250  600 1300 1650 1550 1300 1020
1000 1200 1550 1450 1250 1000
1500 1120 1400 1400 1150 1000





Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ1-300 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ1-300 основой.jpg

Размеры валов

             Входной конический вал                                                                          Выходной цилиндрический вал

КЦ1-300 входной вал конический.jpg                                                КЦ1-300 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ1-300 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора


Тип  Передаточные числа  Коэффициент полезного действия  Масса, кг
Номинальные  Фактические
КЦ 1-200
КЦ 1-250
КЦ 1-300
КЦ 1-400
КЦ 1-500
6,3;  6,29;  0,94 186
10;  9,65;  391
14;  13,6;  474
20;  19,3;  980
28 27,3 1740




Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-300  Входной  1200 1200 1350 1900 2300
Выходной  13200 13200 11500 12800 12800




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-300  600 1300 2000 2600 2200 1750
1000 1200 1850 2450 1250 1000
1500 1100 1700 2150 2000 1650



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ1-400 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ1-400 основой.jpg

Размеры валов

             Входной конический вал                                                                          Выходной цилиндрический вал

КЦ1-400 входной вал конический.jpg                                                КЦ1-400 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ1-400 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора



Тип  Передаточные числа  Коэффициент полезного действия  Масса, кг
Номинальные  Фактические
КЦ 1-200
КЦ 1-250
КЦ 1-300
КЦ 1-400
КЦ 1-500
6,3;  6,29;  0,94 186
10;  9,65;  391
14;  13,6;  474
20;  19,3;  980
28 27,3 1740



Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-400  Входной  1000 1000 2200 3300 4000
Выходной  21000 18000 18000 20000 21200



Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-400  600 3800 5800 5900 5220 4200
1000 3400 5300 5360 4780 4000
1500 3300 5000 5000 4500 3800





Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ1-500 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ1-500 основой.jpg

Размеры валов

             Входной конический вал                                                                          Выходной цилиндрический вал

КЦ1-500 входной вал конический.jpg                                                КЦ1-500 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ1-500 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора



Тип  Передаточные числа  Коэффициент полезного действия  Масса, кг
Номинальные  Фактические
КЦ 1-200
КЦ 1-250
КЦ 1-300
КЦ 1-400
КЦ 1-500
6,3;  6,29;  0,94 186
10;  9,65;  391
14;  13,6;  474
20;  19,3;  980
28 27,3 1740






Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
6,3 10 14 20 28
КЦ 1-500  Входной  8000 8000 10000 13200 15500
Выходной  30000 25000 25000 28000 30000




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
6,3 10 14 20 28
КЦ I-500  600 6300 9500 11500 9750 8200
1000 6000 9000 10000 9000 7560
1500 5700 9000 9000 8250 7100



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg
