Коническо-цилиндрические редукторы (Коническо-цилиндрические трехступенчатые редукторы КЦ2)

Условное обозначение:

редукторы КЦ2-500 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ2-500 основой.jpg

Размеры валов

             Входной конический вал                                                            Выходной цилиндрический вал

КЦ2-500 входной вал конический.jpg                            КЦ2-500 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ2-500 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора

Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
28 45 71 112 180
КЦ 2-500  Входной  600 900 1 300 1 450 1 500
Выходной  7 500 8 500 11 500 13 200 13 200




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
28 45 71 112 180
КЦ 2-500  600 2 300 2 300 2 100 2 000 2 000
1000 2 000 2 300 2 100 2 000 2 000
1500 1 900 2 300 2 100 2 000 2 000





Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ2-750 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ2-750 основой.jpg

Размеры валов

             Входной конический вал                                                            Выходной цилиндрический вал

КЦ2-750 входной вал конический.jpg                            КЦ2-750 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ2-750 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора

Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
28 45 71 112 180
КЦ 2-750  Входной  1 200 1 200 2 000 2 300 2 500
Выходной  18 000 10 600 15 500 16 000 16 000




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
28 45 71 112 180
КЦ 2-750  600 5 800 8 450 6 980 6 750 6 750
1000 5 300 8 060 6 980 6 750 6 750
1500 5 000 7 750 7 000 6 700 6 700



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ2-1000 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ2-1000 основой.jpg

Размеры валов

             Входной конический вал                                                            Выходной цилиндрический вал

КЦ2-1000 входной вал конический.jpg                            КЦ2-1000 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ2-1000 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора



Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
28 45 71 112 180
КЦ 2-1000  Входной  1 000 1 700 3 300 4 100 4 500
Выходной  33 500 28 000 33 500 35 500 35 500





Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
28 45 71 112 180
КЦ 2-1000  600 16 500 20 000 16 500 15 500 15 500
1000 15 000 19 000 16 500 15 500 15 000
1500 14 500 18 500 16 500 15 500 15 500



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ2-1300 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ2-1300 основой.jpg

Размеры валов

             Входной конический вал                                                            Выходной цилиндрический вал

КЦ2-1300 входной вал конический.jpg                            КЦ2-1300 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ2-1300 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора

Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
28 45 71 112 180
КЦ 2-1300  Входной  8 000 8 000 12 200 14 500 16 000
Выходной  73 000 77 500 92 500 92 500 92 500




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
28 45 71 112 180
КЦ 2-1300  600 28 000 38 700 38 700 37 500 37 500
1000 25 800 38 700 38 700 37 500 37 500
1500 24 300 37 500 37 500 37 500 37 500



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg

Условное обозначение:

редукторы КЦ2-1300 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение тихоходного вала.

Габаритные и присоединительные размеры

КЦ2-1300 основой.jpg

Размеры валов

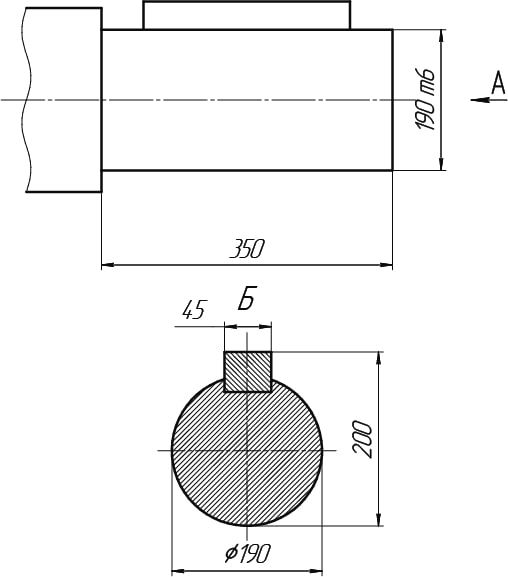

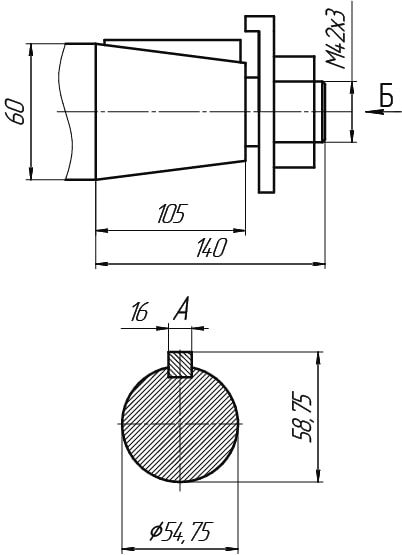

             Входной конический вал                                                            Выходной цилиндрический вал

КЦ2-1300 входной вал конический.jpg                            КЦ2-1300 выходной вал цилиндрический.jpg



Выходной вал в виде зубчатой полумуфты

 КЦ2-1300 выходной вал зубчатая полумуфта.jpg



Таблица подбора редуктора

Тип  Вал  Допускаемая радиальная консольная нагрузка, Н
номинальное передаточное число
28 45 71 112 180
КЦ 2-1300  Входной  8 000 8 000 12 200 14 500 16 000
Выходной  73 000 77 500 92 500 92 500 92 500




Тип  Номинальная частота вращения входного вала, об/мин.  Допускаемый крутящий момент на выходном валу, Нм
номинальное передаточное число
28 45 71 112 180
КЦ 2-1300  600 28 000 38 700 38 700 37 500 37 500
1000 25 800 38 700 38 700 37 500 37 500
1500 24 300 37 500 37 500 37 500 37 500



Варианты сборки



КЦ1; КЦ2 Монтажное положение.jpg
