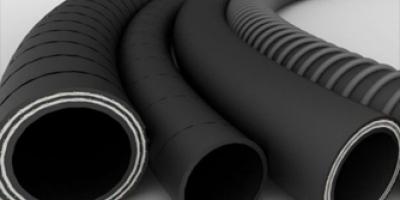

Рукава напорно-всасывающие с текстильным каркасом неармированные ГОСТ-5398-76 - гибкие трубопроводы широкого назначения, дополнительно усиленные текстильным каркасом и металлической спиралью. Могут применяться для перекачки различных жидкостей (включая нефтепродукты) и газов. Концы рукавов имеют мягкие манжеты для присоединения к арматуре.

Пример условного обозначения

Рукав класса Б, группы 2, с внутренним диаметром 25 мм, рабочим давлением 1,0 МПа (10 кгс/см²):

Рукав Б—2—25—10 ГОСТ 5398-76

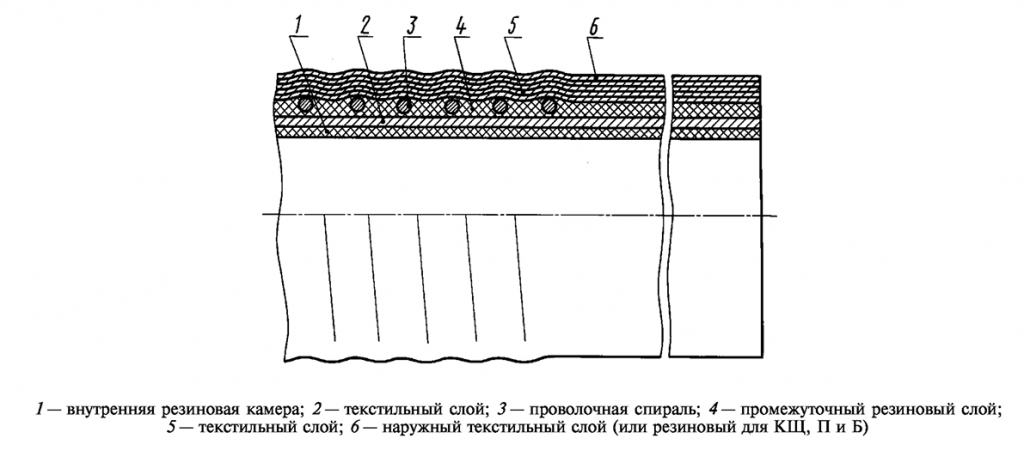

Схема конструкции рукава

Классы в зависимости от назначения

Класс	Рабочая среда	Работоспособность при температуре окружающего воздуха в районах с умеренным климатом	Работоспособность при температуре окружающего воздуха в районах с холодным климатом	Давление (атм.)
Б	Бензин, дизельное топливо, керосин (в том числе авиационный)	От -35 до +90^оС	От -50 до +90^оС	3,5,10
В	Вода техническая	От -35 до +90^оС	От -50 до +70^оС
Г	Воздух, углекислый газ, азот, инертные газы
КЩ	Растворы щелочей и кислот в концентрации до 20%
П	С пищевым допуском. Спирт, пиво, вино, молоко, питьевая вода.

Группы в зависимости от условий работы

1 группа – всасывающие

2 группа – напорно-всасывающие

Основные размеры

Внутренний диаметр	Длина манжеты	Толщина резинового слоя		Длина рукава
Внутренний диаметр	Длина манжеты	внутреннего	промежуточного	Длина рукава
16	75	1,5	0,9	250
20	75	1,5	0,9	250
25	75	1,5	0,9	250
32	75	1,5	0,9	250
38	85	1,5	0,9	250
50	100	2,0	1,5	300
65	100	2,0	1,5	400
75	100	2,0	1,5	400
100	100	2,0	1,5	500
125	150	2,0	1,5	600
150	150	2,0	1,5	600
160	150	2,0	1,5	600
175	150	2,0	1,5	900
180	150	2,0	1,5	900
200	150	2,2	1,5	900
225	200	2,2	1,5	1400
250	200	2,2	1,5	1400
275	200	2,2	1,5	1600
300	200	2,2	1,5	3000
325	200	2,2	1,5	3000
