Редуктор цилиндрический двухступенчатый горизонтальный Ц2Ш-800

Назначение: Редуктор цилиндрический двухступенчатый горизонтальный шевронный Ц2Ш-800 является приводом горно-добывающего оборудования.

Внимание! Габаритные и присоединительные размеры, характеристики данного редуктора подлежат обязательному согласованию при заказе.

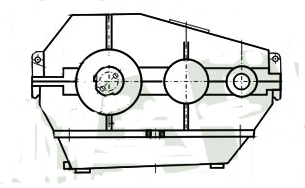

Габаритные и присоединительные размеры

Технические характеристики

Номинальное передаточное отношение, i	Номинальная частота вращения быстроходного вала, об/мин	Наибольший крутящий момент на тихоходном валу, Нxм	Масса, кг
				20	1000	135000	9415

Пример условного обозначения при заказе:
Ц2Ш-800-20-32-У1 - редуктор цилиндрический (Ц) двухступенчатый (2) горизонтальный с шевронными передачами (Ш), с межосевым расстоянием тихоходной ступени 800 мм, передаточным отношением 20, вариантом сборки 32, климатическим исполнением У и категорией размещения 1.

Схемы сборки по ГОСТ 20373
