Редуктор цилиндрический трехступенчатый горизонтальный СЦ3У-400

Назначение: Редуктор цилиндрический трехступенчатый горизонтальный СЦ3У-400 с передачами Новикова является приводом общего назначения.

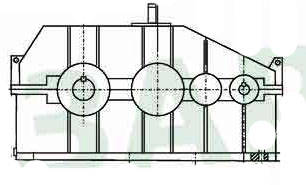

Габаритные и присоединительные размеры

Технические характеристики

Номинальные передаточные отношения, i	Номинальная частота вращения быстроходного вала, об/мин	Номинальный крутящий момент на тихоходном валу, Нxм	Масса, кг
				16; 20; 25	1500	15500 ; 15900	1540

Пример условного обозначения при заказе:
СЦ3У-400-20-22-У3 - редуктор цилиндрический трехступенчатый горизонтальный типа СЦ3У-400, номинальным передаточным отношением 20, вариантом сборки 22, климатическим исполнением У и категорией размещения 3.

Варианты сборки по ГОСТ 20373
