Редуктор коническо-цилиндрический трехступенчатый вертикальный КЦ2вн-250

Назначение: Редуктор коническо-цилиндрический трехступенчатый вертикальный КЦ2вн-250 является приводом специального назначения. Комплектуется электродвигателем и электрическим колодочным тормозом.

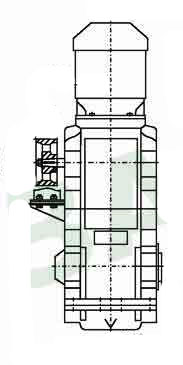

Габаритные и присоединительные размеры

Технические характеристики

Номинальное передаточное отношение		90,2
Номинальный крутящий момент на выходном валу Т, Нxм		2900
Номинальная частота вращения быстроходного вала, с-1 (об/мин)		16,7 (1000)
Электродвигатель	Тип	АИРС 112МА6У3
	N, с-1 (об/мин)	16,7 (1000)
	Мощность, кВт	3
	Исполнение	IМ 3001
Тормоз колодочный		ТКТ-200-У1
Масса, кг		513

Пример условного обозначения при заказе: КЦ2вн-250-90,2-1-У1 - редуктор коническо-цилиндрический трехступенчатый вертикальный типа КЦ2вн-250 с межосевым расстоянием тихоходной ступени 250 мм, номинальным передаточным отношением 90,2, исполнения 1, климатическим исполнением У и категорией размещения 1.
