Преимущества многоступенчатых редукторов

Что такое многоступенчатый редуктор

Многоступенчатым называется редуктор, в котором несколько ступеней зубчатых передач соединены последовательно. Это позволяет получить высокие передаточные числа и крутящий момент при компактных размерах. Такой подход отличается от одноступенчатых редукторов, где используется одна пара шестерён.

Основные преимущества

Повышенный крутящий момент и снижение скорости вращения. Несколько ступеней обеспечивают большие передаточные числа, что повышает крутящий момент и снижает скорость на выходе. Статья STÖBER отмечает, что такие модели используют для большего момента и диапазона передаточных чисел в требовательных условиях.
Компактность и высокая удельная мощность. Планетарные многоступенчатые редукторы обладают высокой плотностью мощности и компактной конструкцией. Даже при высоких нагрузках конструкция остаётся небольшой.
Равномерное распределение нагрузки. Несколько сателлитов распределяют нагрузку по зубьям, что снижает износ и повышает долговечность.
Универсальность. Их применяют в автомобилестроении, робототехнике, промышленности, ветрогенераторах и других областях.

Сравнение одноступенчатых и многоступенчатых редукторов

Критерий	Одноступенчатый редуктор	Многоступенчатый редуктор
Передаточное число	Ограниченное, обычно до 1:10	Достигает 1:1000 и выше
Крутящий момент	Средний, достаточен для простых задач	Высокий, подходит для тяжёлых условий
Размеры	Компактный, но растёт с числом зубьев	Компактность сохраняется за счёт ступеней
Износ зубьев	Выше, нагрузка на одну пару зубьев	Нагрузка распределена по ступеням, износ меньше
Применение	Простые механизмы, бытовая техника	Робототехника, промышленность, энергетика

Особенности конструкции

Многоступенчатые редукторы чаще всего выполняют в виде планетарной передачи. Центральное солнце, несколько сателлитов и кольцо образуют одну ступень. Соединяя ступени последовательно, получают большое передаточное число. Для тяжёлых условий применяют три, четыре и даже шесть ступеней. Корпус изготавливают из прочных сплавов, а шестерни – из закалённой стали. Внутри устанавливают подшипники для уменьшения трения и систему смазки.

Недостатки и ограничения

Несмотря на преимущества, многоступенчатые редукторы имеют и недостатки:

Высокая стоимость. Сложная конструкция и точная обработка деталей увеличивают цену.

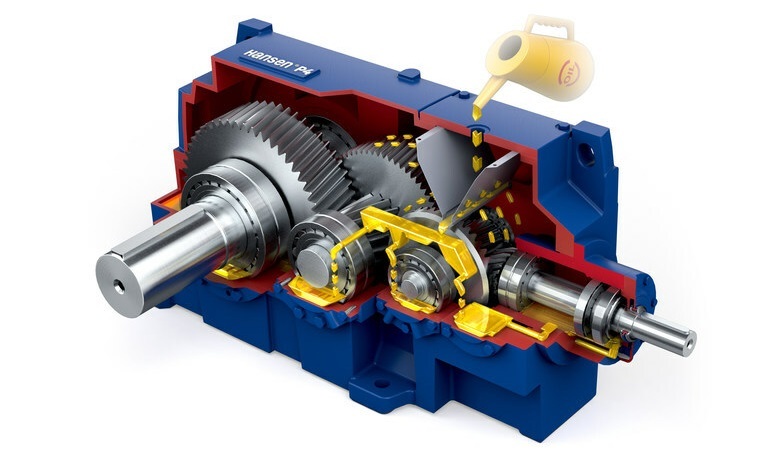

Повышенные требования к смазке. Несколько ступеней требуют качественной смазки для предотвращения перегрева.
Сложность ремонта. При выходе из строя одной ступени приходится разбирать весь механизм.
Потери на трение. Каждая ступень добавляет дополнительные зацепления и подшипники, что ведёт к небольшим потерям мощности; качественные материалы позволяют минимизировать эти потери.

Советы по выбору и применению

При выборе учитывайте:

Передаточное число и крутящий момент. Количество ступеней зависит от задачи; для высоких чисел необходимы четыре и более ступеней.
Условия эксплуатации. В пыльной или влажной среде нужно обеспечить герметичность и систему смазки.
Мощность и нагрузка. Планетарные редукторы выдерживают динамические нагрузки и подходят для робототехники и металлообработки.
Энергетическую эффективность. Современные конструкции обладают высоким КПД.
Доступность сервиса. Учитывайте наличие сервисных центров и поставку запасных частей.

Дополнительные области применения

Помимо робототехники и энергетики, многоступенчатые редукторы используют в приводах станков, конвейерах и машиностроении. В автомобильных трансмиссиях они обеспечивают переключение скоростей, а в роботах – высокую точность позиционирования.

Многоступенчатые редукторы обеспечивают высокий крутящий момент и широкий диапазон передаточных чисел при компактных размерах. Благодаря равномерному распределению нагрузки они отличаются долговечностью и универсальностью. Дополнительные преимущества – снижение вибраций и повышение энергоэффективности. Хотя их производство и обслуживание более затратны, преимущества в виде мощности и надёжности делают такие редукторы востребованными в промышленности и современном оборудовании.
