Сравнение редукторов: конические, червячные, цилиндрические и планетарные

Редукторы являются неотъемлемой частью многих механизмов, обеспечивая передачу и преобразование крутящего момента. Различные типы редукторов имеют свои особенности, преимущества и области применения. Рассмотрим основные из них.

  1. Цилиндрические редукторы

Цилиндрические редукторы оснащены зубчатыми колесами с параллельными осями.

Преимущества:

  • Высокий КПД: благодаря прямозубым или косозубым передачам.
  • Простота конструкции: облегчает обслуживание и ремонт.

Недостатки:

  • Ограниченные возможности по изменению направления вращения.

Область применения:

  • Используются в механизмах с повторно-кратковременным режимом работы.

  1. Конические редукторы

Конические редукторы имеют зубчатые колеса с пересекающимися осями под углом.

Преимущества:

  • Передача крутящего момента под углом: позволяет изменять направление вращения.
  • Компактность: экономия пространства в механизмах.

Недостатки:

  • Сложность изготовления: требует высокой точности при производстве.

Область применения:

  • Применяются в механизмах, где необходимо изменить направление вращения под углом.

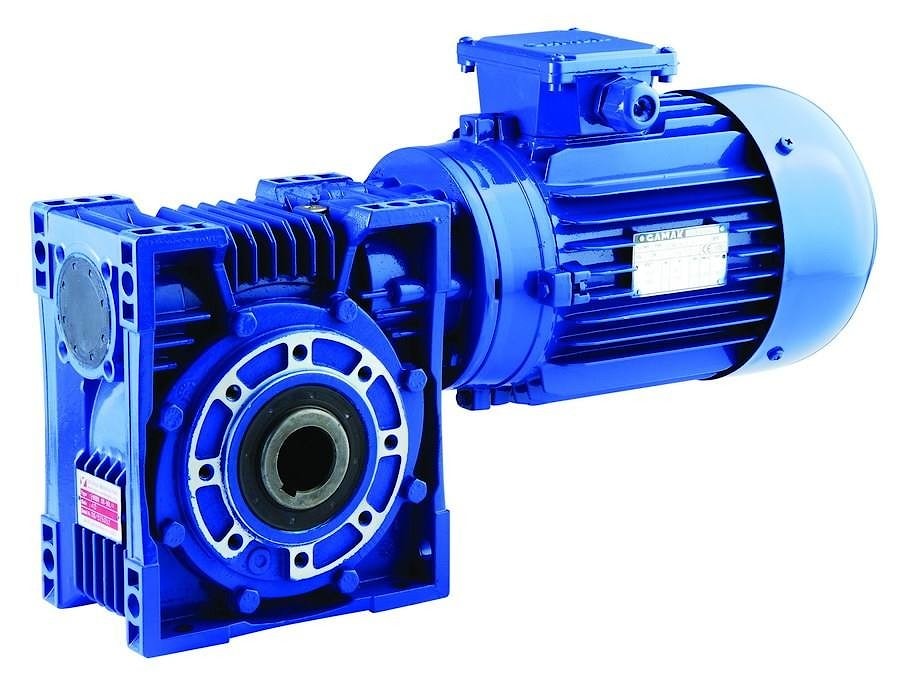

  1. Червячные редукторы

Червячные редукторы состоят из червяка и червячного колеса, оси которых пересекаются под прямым углом.

Преимущества:

  • Высокое передаточное число: позволяет значительно снижать скорость вращения.
  • Самоторможение: предотвращает обратное вращение без дополнительного тормоза.

Недостатки:

  • Низкий КПД: из-за значительных потерь на трение.
  • Необходимость в дополнительном креплении: для предотвращения паразитных сил.

Область применения:

  • Используются в подъемных механизмах, конвейерах и других устройствах, где требуется самоторможение.

  1. Планетарные редукторы

Планетарные редукторы состоят из центрального солнечного колеса, окруженного планетарными колесами, которые вращаются внутри внешнего зубчатого кольца.

Преимущества:

  • Высокая нагрузочная способность: равномерное распределение нагрузки между планетарными колесами.
  • Компактность и малый вес: при высоком передаточном числе.

Недостатки:

  • Сложность конструкции: усложняет ремонт и обслуживание.

Область применения:

  • Применяются в автомобильной технике, робототехнике, промышленном оборудовании, где требуется компактность и высокая эффективность при передаче крутящего момента. Их также активно используют в строительной и горнодобывающей технике.

Каждый тип редуктора имеет свои уникальные особенности и подходит для определенных условий эксплуатации. При выборе редуктора важно учитывать:

  1. Нагрузку: статическую и динамическую.
  2. Рабочие условия: температура, влажность, наличие пыли.
  3. Требования к КПД и компактности: особенно актуально для высокоточных механизмов.

Цилиндрические редукторы подойдут для применения, где важна высокая эффективность и простота конструкции. Конические редукторы — отличный выбор для механизмов, где требуется изменение направления вращения. Червячные редукторы идеально подходят для задач, где необходимо самоторможение. Планетарные редукторы обеспечивают компактность и надежность при работе с большими нагрузками.

При правильном подборе редуктора вы сможете существенно увеличить надежность оборудования, снизить энергозатраты и продлить срок службы механизмов. Специализированная консультация и анализ параметров помогут сделать оптимальный выбор.
